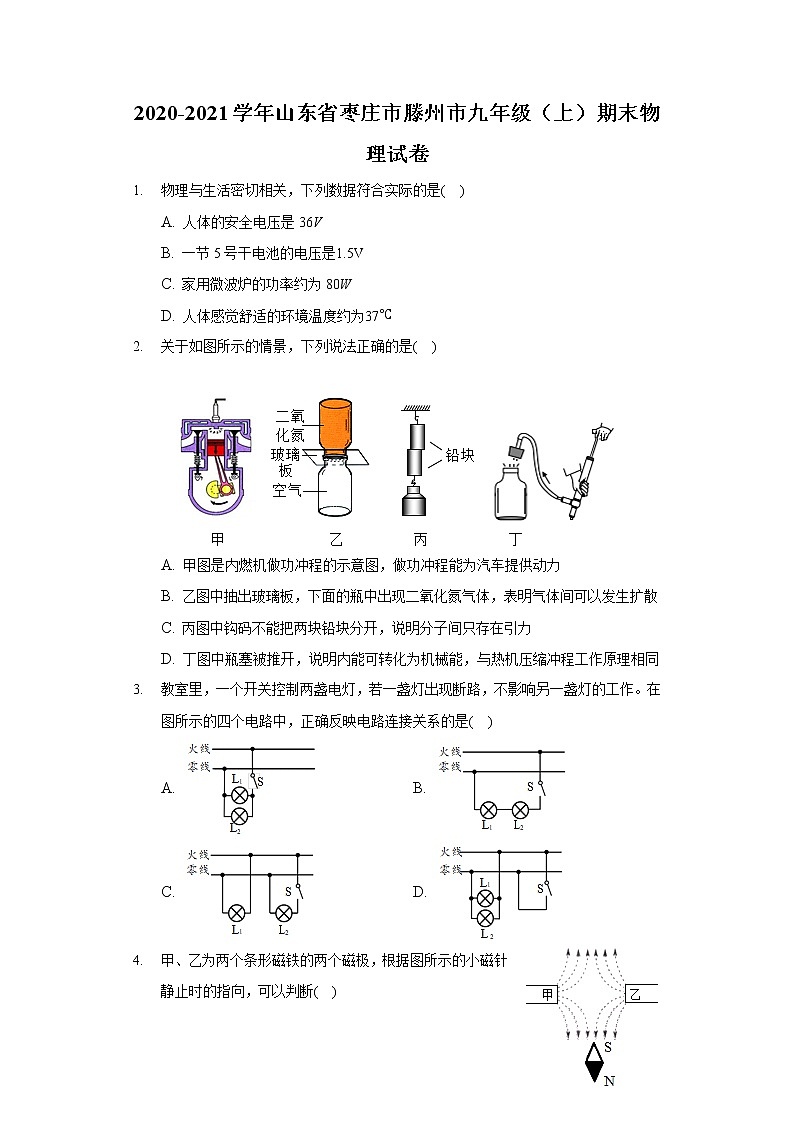

2020-2021学年山东省枣庄市滕州市九年级（上）期末物理试卷
1. 物理与生活密切相关，下列数据符合实际的是( )
A. 人体的安全电压是36V
B. 一节5号干电池的电压是1.5V
C. 家用微波炉的功率约为80W
D. 人体感觉舒适的环境温度约为37℃
2. 关于如图所示的情景，下列说法正确的是( )

A. 甲图是内燃机做功冲程的示意图，做功冲程能为汽车提供动力
B. 乙图中抽出玻璃板，下面的瓶中出现二氧化氮气体，表明气体间可以发生扩散
C. 丙图中钩码不能把两块铅块分开，说明分子间只存在引力
D. 丁图中瓶塞被推开，说明内能可转化为机械能，与热机压缩冲程工作原理相同
3. 教室里，一个开关控制两盏电灯，若一盏灯出现断路，不影响另一盏灯的工作。在图所示的四个电路中，正确反映电路连接关系的是( )
A. B.
C. D.
4. 甲、乙为两个条形磁铁的两个磁极，根据图所示的小磁针静止时的指向，可以判断( )


A. 甲是N极，乙是S极 B. 甲、乙都是N极
C. 甲、乙都是S极 D. 甲是S极，乙是N极

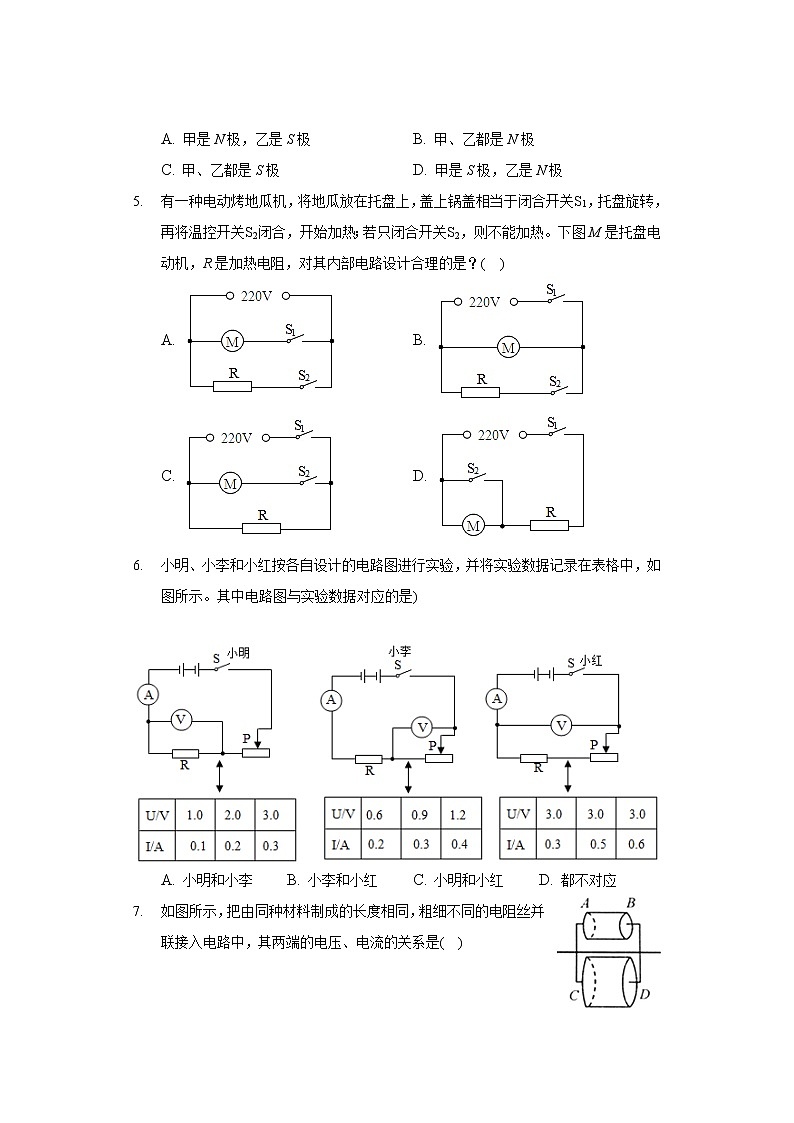

5. 有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？( )
A. B.
C. D.
6. 小明、小李和小红按各自设计的电路图进行实验，并将实验数据记录在表格中，如图所示。其中电路图与实验数据对应的是)

A. 小明和小李 B. 小李和小红 C. 小明和小红 D. 都不对应
7. 如图所示，把由同种材料制成的长度相同，粗细不同的电阻丝并联接入电路中，其两端的电压、电流的关系是( )

A. UAB>UCD，IAB>ICD B. UAB=UCD，IABICD D. UAB=UCD，IAB=ICD

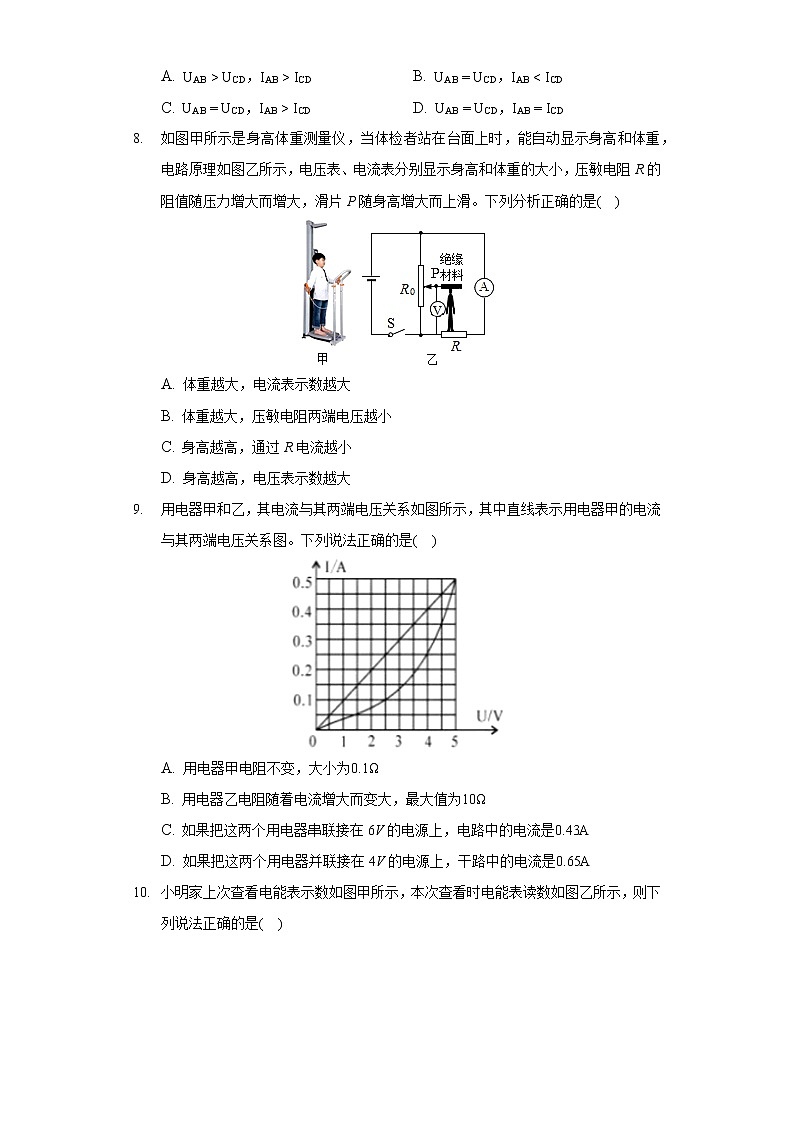

8. 如图甲所示是身高体重测量仪，当体检者站在台面上时，能自动显示身高和体重，电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增大而上滑。下列分析正确的是( )
A. 体重越大，电流表示数越大
B. 体重越大，压敏电阻两端电压越小
C. 身高越高，通过R电流越小
D. 身高越高，电压表示数越大
9. 用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。下列说法正确的是( )
A. 用电器甲电阻不变，大小为0.1Ω
B. 用电器乙电阻随着电流增大而变大，最大值为10Ω
C. 如果把这两个用电器串联接在6V的电源上，电路中的电流是0.43A
D. 如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A
10. 小明家上次查看电能表示数如图甲所示，本次查看时电能表读数如图乙所示，则下列说法正确的是( )
A. 他家在这段时间内消耗的电能为903kW⋅h
B. 电能表是测量电功率的仪表
C. 若只让一个标有“220V 1000W”的电热水器正常工作10min，则电能表的圆盘转了600转
D. “10(20)A”是说该表正常工作时，通过的电流应在10∼20A之间
11. 如图所示，两个透明容器中密闭着等量的空气，A，B两U形管内的液面相平，电阻丝的电阻R1=R2=R3.小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关，下列说法正确的是( )
A. 此实验在探究电热Q与电阻R是否有关
B. 通过R1的电流和通过R2的电流大小相等
C. 电阻R1两端的电压和R2两端的电压相等
D. 通电后，A管的液面将会比B管的液面高
12. “珍爱生命、注意安全”是人们在日常生活中必须具有的意识。关于安全用电，下列做法正确的是( )
A. 为了清洁卫生，应经常用湿布擦拭正在工作的台灯
B. 为了不影响工作，更换灯泡或维修电路时可以不断开电源
C. 发现有人触电时，应先切断电源，再把人拉开
D. 一个多孔插线板可以同时使用多个大功率用电器
13. 如图是一种温度自动报警器的工作原理图，其中热敏电阻的阻值随温度的升高而降低，则以下说法正确的是( )


A. 电磁继电器中的电磁铁的工作原理是电磁感应
B. 电磁继电器实质是一种电路开关，可以用一个电路控制另一个电路
C. 温度较高时，指示灯亮起，该装置报警
D. 温度较低时，电铃响起，该装置报警
14. 济南是全国率先启用新能源汽车号牌的5个试点城市之一，新能源汽车越来越普及，如图所示为新能源汽车号牌专用标识。号牌中的圆圈由两部分组成；左侧是英文单词“Eletcric”的首字母“E“”，右侧是电源插头的图案；号牌中的字母“D”表示纯电动汽车。这类汽车发动机的动力装置是电动机，其工作原理是下图所示实验中的( )
A. B.
C. D.
15. 如图所示，将吹风机的插头插入插座，闭合它的开关，吹风机不工作；闭合灯泡开关，灯泡亮。保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接B时氖管不发光，接C时发光。若电路中只有一处故障，则故障可能是( )
A. AB间电路断路 B. 插座短路
C. CD间电路断路 D. 零线上保险丝熔断
16. 如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0∼0.6A，电压表量程0∼3V，滑动变阻器规格“50Ω1A”，小灯泡规格“2.5V0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是( )
A. 滑片向右滑动，电流表示数变小，电压表示数变大
B. 滑动变阻器的阻值允许调节的范围是24∼50Ω
C. 电流表的示数允许变化范围是0.1∼0.25A
D. 电路的最大电功率是2.5W
17. 汽车在高速行驶的过程中轮胎会发烫，这是通过______的方式增加了物体内能，人在给汽车加油时会闻到汽油味儿，这是因为汽油分子在不停地做______；汽车行驶时的动力来源于汽油机的______冲程，用水循环带走汽油机产生的热量，这是利用了水的______较大的特性。
18. 利用先进工艺和科学方法，可以使垃圾变废为宝。若从1吨垃圾中能提炼出140kg燃料油，燃料油的热值为4.5×107J/kg，则这些燃料油完全燃烧时释放出的热量为______ J。若该燃料完全燃烧释放的热量全部被50t水吸收，可使水温度升高______ ℃。
19. 如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1和S2时，小磁针N极指向右端，则电磁铁的左端为______极，电源右端为______极。要使指示灯变亮，滑动变阻器的滑片应向______滑动。

20. 将标有“6V 9W”阻值不变的小灯泡与阻值为6Ω的定值R0接入如图所示的电路。闭合开关S，电压表的示数为6V时，电流表的示数为______ A，电源电压为______ V，此时，定值R0消耗的电功率为______ W。
21. 如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光，则甲、乙两电路中的总电流之比I1：I2=______，电路的总功率之比：______。


22. 在“制作模拟调光灯电路”的活动中，小明先后设计了如图甲、乙、丙所示的三个电路。电路中，电源电压均恒为6V，小灯泡标有“2.5V0.2A”字样，滑动变阻器标有“25Ω1A”。当开关S闭合后，请帮小明分析以下问题：

(1)调节图甲中滑片P时存在的缺陷是______；
(2)为让图乙中滑片P任意移动，定值电阻R0的阻值应为______Ω比较合适；
(3)图丙中R0阻值与(2)中相同，调光时能实现小灯泡由不亮逐渐变亮的是______图(选填“乙”
或“丙”)。
23. 请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。








24. 在“比较不同液体的吸热能力”实验中，

(1)除了图中所示器材，还需要的测量仪器有天平和______。
(2)在甲装置中，分别给初温相同且______相等的水和食用油加热。
(3)在甲装置中，用相同酒精灯给两种液体加热相同时间，其目的是为了保证两种液体______相同。
(4)乙装置中两个相同烧杯装有相同质量的水，煤油灯、酒精灯在相同时间内燃烧的煤油和酒精的质量相等，进行“比较煤油和酒精的热值大小关系”实验，实验数据如表：
加热时间/min
0
1
2
3
4
5
6
A杯水温/℃
25
27
29
32
34
36
38
B杯水温/℃
25
26
27
28
29
30
31
分析数据可知：热值较大的是______。(选填“煤油”或“酒精”)
(5)通过(4)中实验数据直接计算出燃料的热值将______(选填“偏大”或“偏小”)。
25. 小韩用如图甲所示的电路测量小灯泡的电功率，电源电压恒为3V，小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω。

(1)用笔画线表示导线，选好电流表量程，将图甲电路连接完整；
(2)闭合开关前，为了保护电路，滑动变阻器的滑片P应置于______(选填“C”或“D”)端；
(3)闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是小灯泡______(选填“短路”或“断路”)；
(4)排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示，此时小灯泡两端的电压为______V，若要测量小灯泡的额定功率，此时应将滑动变阻器的滑片P向______(选填“C”或“D”)端移动，根据该同学实验得到的如图丙所示的I−U图象，小灯泡的额定功率为______W。
26. 在探究“通电螺线管的外部磁场”的实验中，小明在螺线管周围摆放了一些小磁针。
(1)通电后小磁针静止时的分布如图甲所示，由此可看出通电螺线管外部的磁场与______的磁场相似。
(2)小明改变通电螺线管中的电流方向，发现小磁针指向转动180∘，南北极发生了对调，由此可知：通电螺线管外部的磁场方向与螺线管中______方向有关。
(3)小明继续实验探究，并按图乙连接电路，他先将开关S接a，观察电流表的示数及吸引大头针的数目；再将开关S从a换到b，调节变阻器的滑片P，再次观察电流表的示数及吸引大头针的数目，此时调节滑动变阻器是为了_____________________________________________  ，来探究_________________________________________________________________的关系。

27. 甲醛对人体的危害非常大因此装修房屋时检测甲醛污染指数很重要。如图甲是一款甲醛检测仪的工作原理图电源电压恒为3V，R是阻值为10Ω的定值电阻，R0为可以感知甲醛污染指数的可变电阻，其阻值随甲醛污染指数的变化图象如图乙所示。当污染指数在50以下为轻度污染，50−100之间为中度污染，100以上为重度污染。问：
(1)污染指数为50时，电阻R的阻值是多少？
(2)电压表示数为1V时，甲醛污染指数是否属于重度污染？








28. 如图甲所示是一款加热杯，可以通过控制开关实现高、中、低三档加热，其简化电路图如图乙所示，R1、R2、R3均为电热丝，已知R1=176Ω，加热杯的部分参数如表，求
额定电压
220V
高温档功率
1100W
中温档功率
440W
低温档功率

容量
1L
(1)R2的阻值是多少？
(2)加热杯的低温档功率是多少？
(3)若不计热量损失，加热杯使用高温档加热，使1L水从12℃升高到100℃，需要多长时间？








答案和解析
1.【答案】B

【解析】解：A、对人体的安全电压是不高于36V，故A不符合实际；
B、一节5号干电池的电压是1.5V，故B符合实际；
C、家用微波炉的工作电流在4A左右，其功率在P=UI=220V×4A=880W左右，故C不符合实际；
D、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，故D不符合实际。
故选：B。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。

2.【答案】A

【解析】解：A、甲图中两个气门关闭，活塞向下运动，是内燃机的做功冲程，故A正确；
B.乙图中，上方的二氧化氮气体密度大，抽去玻璃板后，两瓶中的气体逐渐混合，可能是扩散现象，但也可能是重力的作用，故不能表明气体间可以发生扩散现象，故B错误；
C、丙图中两个压紧的铅块能吊起钩码而不分开，是由于分子间存在引力，但也有斥力，故C错误；
D、丁图中，瓶内空气推开瓶塞，内能转化为机械能，与热机做功冲程工作原理相同，故D错误；
故选：A。
(1)内燃机的一个工作循环包括：吸气冲程、压缩冲程、做功冲程和排气冲程；
(2)扩散现象表明，一切物质的分子都在不停地做无规则运动；
(3)分子同时存在相互作用的引力和斥力；
(4)四冲程汽油机的做功冲程对外做功，将内能转化为机械能；压缩冲程有能量转化，将机械能转化为内能。
知道做功可以改变物体的内能，熟知扩散现象的实验，了解分子间作用力的特点等，可顺利解答此题。

3.【答案】A

【解析】解：A、两灯并联，开关在干路上，开关能同时控制两盏灯；若一盏灯的灯丝断了，不影响另一盏灯的工作，故A符合题意；
B、两灯泡串联，互相影响，故B不符合题意；
C、两灯并联，但开关只能控制一盏灯，不能同时控制两盏灯，故C不符合题意；
D、开关闭合会引起短路，不能控制两盏灯泡，故D不符合题意。
故选：A。
由“开关能同时控制两盏灯，若一盏灯出现断路，不影响另一盏灯的工作。”可知两灯泡并联，开关在干路上，然后对各个电路图逐一分析。
解答此题的关键是需要对题中要求有清楚的认识，重点是开关的控制作用。

4.【答案】B

【解析】【试题解析】
解：由磁感线可知两磁极相互排斥，且磁感线均指由磁铁向外，故两磁极均为N极，小磁针所在处磁场方向向下，故小磁针S极在上、N极在下。
故选：B。
由磁感线的形状可知两磁铁的极性，由小磁针所在位置的磁感线方向可知磁铁的极性。
常见磁铁的磁感线的形状应牢记：如条形磁铁、蹄形磁铁、通电螺线管等。


5.【答案】B

【解析】解：
由题意知，闭合开关S1，托盘旋转，再将开关S2闭合，开始加热；只闭合开关S2，则不能加热；这说明电动机和加热电阻在工作时互不影响，即两者是并联的，且S1在干路上，S2在加热电阻的支路上，由各选项电路图可知，B符合题意，ACD不合题意。
故选：B。
由题知，闭合开关S1，托盘旋转，再将开关S2闭合，开始加热；只闭合开关S2，则不能加热。由此分析解答。
本题考查根据要求设计电路，关键是正确分析电路的连接方式和开关的位置。

6.【答案】C

【解析】解：由电路中可知，定值电阻R与滑动变阻器串联，
当滑片左移时，接入电路中的电阻变小，电路中的总电阻变小，
由I=UR可知，电路中的电流变大，
由U=IR可知，R两端的电压变大，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压变小，则
A.电压表并联在R两端的电压，当电流表的示数增大时电压表的示数增大，故小明的电路图与实验数据对应；
B.电压表并联在变阻器两端，当电流表的示数增大时电压表的示数减小，故小李的电路图与实验数据不对应；
C.电压表并联在电源，当电流表的示数增大时电压表的示数不变，故小红的电路图与实验数据对应。
故选：C。
由电路中可知，定值电阻R与滑动变阻器串联，滑片左移时接入电路中的电阻变小，根据欧姆定律可知电路中的电流的变化和R两端的电压变化，根据串联电路的电压特点可知变阻器两端的电压变化，据此分析表格数据得出答案。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，要注意电压表位于不同位置时其示数与电流表示数变化的对应关系不同。

7.【答案】B

【解析】解：根据图示可知：导体AB和CD并联在电路中，根据并联电路中，各支路两端的电压相等可知，导体AB和CD两端的电压相等，即UAB=UCD；
因为AB、CD两导体由同种材料制成，长度相同，但AB导体比CD导体细，所以AB导体的电阻大于CD导体的电阻。根据欧姆定律I=UR可知，U一定，I和R成反比，即IAB
