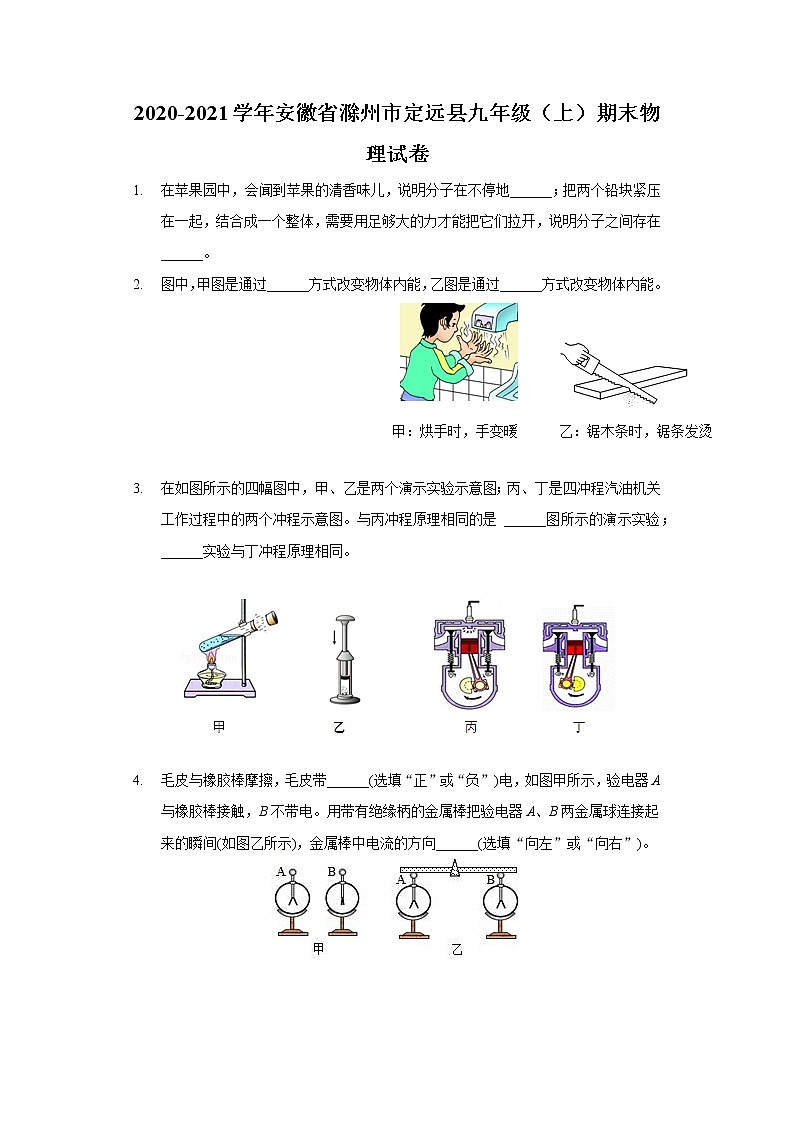

2020-2021学年安徽省滁州市定远县九年级（上）期末物理试卷
1. 在苹果园中，会闻到苹果的清香味儿，说明分子在不停地______；把两个铅块紧压在一起，结合成一个整体，需要用足够大的力才能把它们拉开，说明分子之间存在______。
2. 图中，甲图是通过______方式改变物体内能，乙图是通过______方式改变物体内能。

3. 在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机关工作过程中的两个冲程示意图。与丙冲程原理相同的是______图所示的演示实验；______实验与丁冲程原理相同。


4. 毛皮与橡胶棒摩擦，毛皮带______(选填“正”或“负”)电，如图甲所示，验电器A与橡胶棒接触，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，金属棒中电流的方向______(选填“向左”或“向右”)。

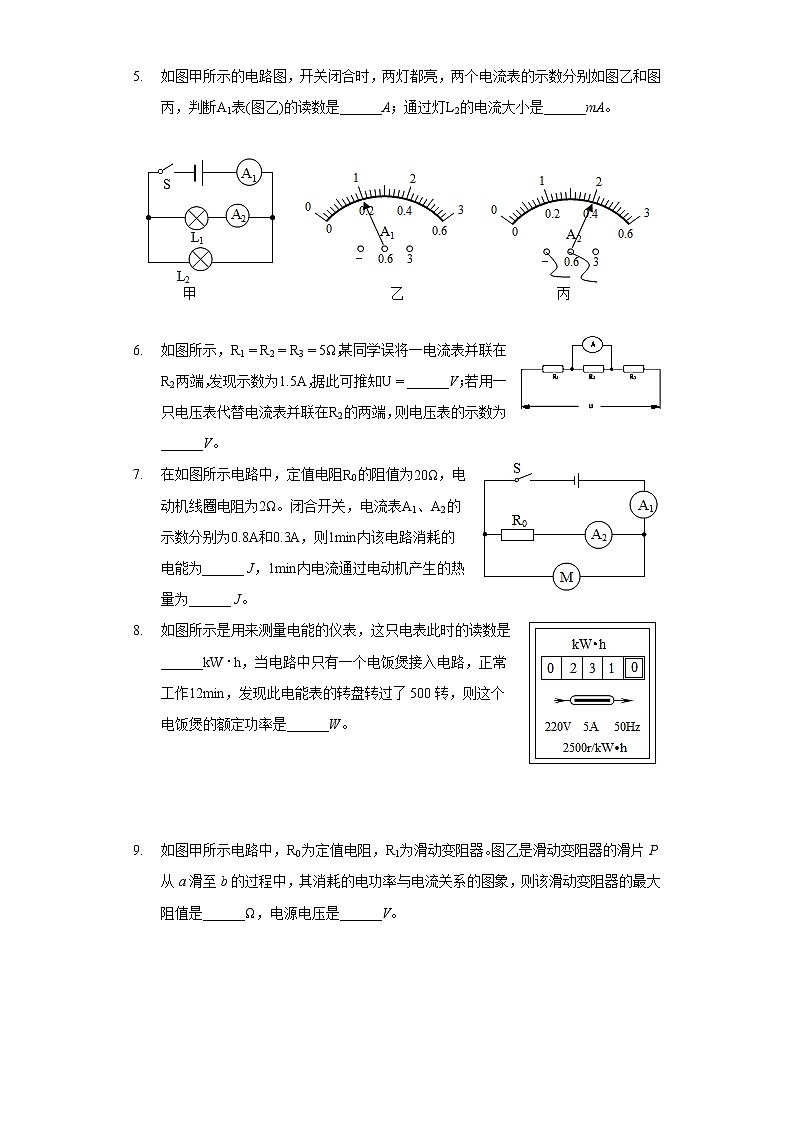

5. 如图甲所示的电路图，开关闭合时，两灯都亮，两个电流表的示数分别如图乙和图丙，判断A1表(图乙)的读数是______A；通过灯L2的电流大小是______mA。


6. 如图所示，R1=R2=R3=5Ω，某同学误将一电流表并联在R2两端，发现示数为1.5A，据此可推知U=______V；若用一只电压表代替电流表并联在R2的两端，则电压表的示数为______V。
7. 在如图所示电路中，定值电阻R0的阻值为20Ω，电动机线圈电阻为2Ω。闭合开关，电流表A1、A2的示数分别为0.8A和0.3A，则1min内该电路消耗的电能为______ J，1min内电流通过电动机产生的热量为______ J。
8. 如图所示是用来测量电能的仪表，这只电表此时的读数是______kW⋅h，当电路中只有一个电饭煲接入电路，正常工作12min，发现此电能表的转盘转过了500转，则这个电饭煲的额定功率是______W。

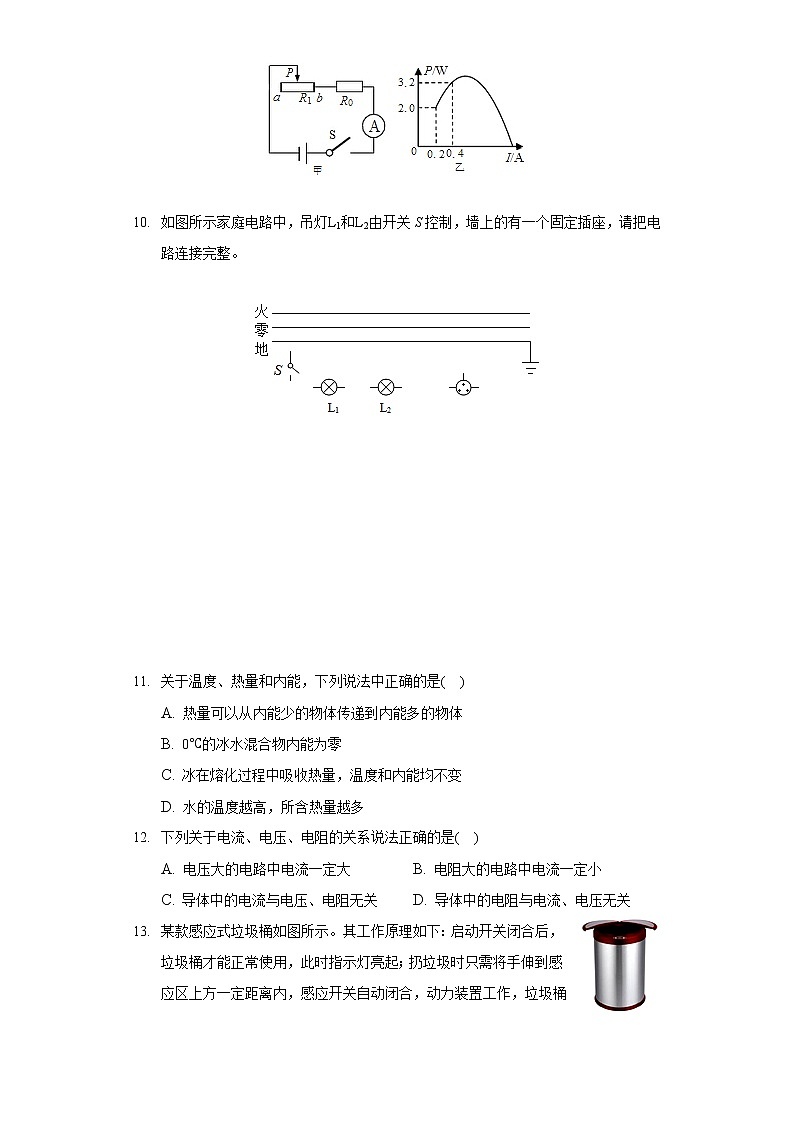

9. 如图甲所示电路中，R0为定值电阻，R1为滑动变阻器。图乙是滑动变阻器的滑片P从a滑至b的过程中，其消耗的电功率与电流关系的图象，则该滑动变阻器的最大阻值是______Ω，电源电压是______V。

10. 如图所示家庭电路中，吊灯L1和L2由开关S控制，墙上的有一个固定插座，请把电路连接完整。









11. 关于温度、热量和内能，下列说法中正确的是( )
A. 热量可以从内能少的物体传递到内能多的物体
B. 0℃的冰水混合物内能为零
C. 冰在熔化过程中吸收热量，温度和内能均不变
D. 水的温度越高，所含热量越多
12. 下列关于电流、电压、电阻的关系说法正确的是( )
A. 电压大的电路中电流一定大 B. 电阻大的电路中电流一定小
C. 导体中的电流与电压、电阻无关 D. 导体中的电阻与电流、电压无关
13. 某款感应式垃圾桶如图所示。其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开。下列电路符合要求的是( )
A. B.
C. D.
14. 如图甲所示电路，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为( )
A. 8V 2V B. 10V 2V C. 2V 8V D. 2V 10V
15. 如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P由图示位置逐渐向b端移动的过程中( )

A. 电压表V示数变小，电流表A1示数变大
B. 电压表V示数不变，电流表A2示数变小
C. 电压表V的示数与电流表A1示数的比值变小
D. 电压表V的示数与电流表A2示数的比值不变
16. 如图所示的电路中，当开关S闭合时，灯L1和L2均不亮。某同学用一根导线检查电路的故障，他将导线先并接在灯L1两端时，发现灯L2亮，L1不亮，然后并接在灯L2两端时，发现两灯均不亮。由此可判断( )
A. 灯 L1短路 B. 灯 L1 断路 C. 灯 L2 短路 D. 灯 L2 断路
17. 电源电压保持不变，R1=10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图中线段AB表示．则下面说法不正确的是( )
A. 滑动变阻器的最大阻值是20Ω.
B. 电源电压是6V
C. 电压表的接线是0−3V
D. 滑片P滑到ab中点时，变阻器消耗的电功率是0.9W
18. 某同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系。他实验时组装了如图所示的两套规格完全相同的装置，并每隔1分钟记录了杯中水的温度(见表)。
加热的时间/min
0
1
2
3
4
5
6
甲杯水温/℃
25
27
29
32
34
36
38
乙杯水温/℃
25
26
27
28
29
30
31
(1)在安装、调整实验器材时，科学合理的顺序是(甲图中)：先调整固定______的位置，再调整固定______的位置(选填“A”或“B”)。
(2)为保证实验结论的可靠，实验时应控制两套装置中相同的量有加热时间和水的______、______。
(3)通过表中记录本的数据，你认为煤油和菜籽油两种燃料中，热值较大的是______。
(4)该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录的数据、利用公式计算出了水吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油的热值。你认为他的计算结果可靠吗？______，为什么？______。

19. 某同学利用图1电路来测量一未知电阻Rx

(1)请用笔画线代替导线，将图中1实物电路连接完整
(2)闭合开关后，当滑动电阻器的滑片向左移动到某一位置时，电压表的示数为1.2V，电流表的示数如图2图所示，则I=______A，Rx=______Ω
(3)该同学又设计了如图3所示的测量电路，同样可以测量未知电阻，其中是R0定值电阻，请在空格内把实验步骤补充完整
①______，用电压表测出电源的电压为U
②______，用电压表测出待测电阻Rx两端的电压为U1
③请用测量值U和U1，已知量R0来表示Rx=______
20. 小红同学在“测小灯泡额定功率”的实验中，电源电压为3V，小灯泡的额定电压为2.5V。
(1)她在连接如图甲所示电路时，导线M的另一端应接在电压表______(填“3”或“15”)V接线柱上
(2)闭合开关前应将滑动变阻器的滑片P移到______(选填“a”或“b”)端。
(3)在实验过程中，她根据实验数据绘制了如图乙所示的I−U图象，根据图象可知，当电流表示数如图丙所示时，小灯泡的电阻是______Ω.小灯泡的额定功率是______W.








21. 某工地用燃气灶烧水，使50kg的水从20℃升高到70℃，消耗了0.5kg的煤气，已知水的比热容为4.2×103J/(kg⋅℃)，煤气的热值为4.2×107J/kg.求：
(1)0.5kg煤气完全燃烧放出的热量？
(2)水吸收的热量？
(3)燃气灶烧水的效率？







22. 亮亮设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理图如图甲所示。其中，电源两端电压U=4V(恒定不变)，V是电压表，量程为0−3V，R0是定值电阻，R0=30Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图乙所示。闭合开关S后，求：
(1)当环境温度为40℃时，热敏电阻R1的阻值是多少？
(2)当环境温度为40℃时，电压表的示数是多少？
(3)电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？










23. 小亮家新装了一台智能电热马桶盖，如图甲所示，他查阅使用说明书发现便座加热电路有高、中、低三挡并可手动调节，其额定电压为220V，低温挡、中温挡的额定功率为22W和44W.利用所学的电学知识他设计了一个等效电路图，如图乙所示，用两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b。当它接入家庭电路中正常工作时：
(1)低温挡加热的电流多大？
(2)中温挡加热5h，消耗多少度电？
(3)高温挡加热的额定功率是多少瓦？








答案和解析
1.【答案】做无规则的运动  引力

【解析】解：(1)闻到到气味，属于扩散现象，说明分子在不停的做无规则运动。
(2)将两个铅柱的底面削平、削干净，然后紧紧地压一起，两铅块就会结合起来，甚至下面吊一个钩码都不能把它们拉开，此现象说明分子间存在引力。
故答案为：做无规则的运动；引力。
(1)扩散现象是指不同物质相互接触时彼此进入对方的现象叫做扩散，扩散现象表明分子在不停的做无规则运动。
(2)分子之间同时存在相互作用的引力和斥力。分子间作用力表现为引力的条件是：分子间的距离大于平衡距离。
本题主要考查学生对分子间作用力和扩散现象的理解和掌握，是中考的热点，属于基础题目。

2.【答案】热传递  做功

【解析】解：
甲图：烘手时，手吸收热量，温度升高，这是通过热传递改变物体内能的；
乙图：用锯锯木头，克服摩擦做功，机械能转化为内能，这是通过做功改变物体内能的。
故答案为：热传递；做功。
改变物体内能有两种方式：做功和热传递，做功的实质是能量的转化，热传递的实质是能量的转移。
从能量的转化和转移的角度理解改变内能的这两种方式是解决该题的关键。

3.【答案】甲  乙

【解析】解：
甲图对试管中的水加热，加快水的蒸发，使试管中水的内能增大，体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能。
乙图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧。是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程。
丙图两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，做功冲程将内能转化为机械能，与此原理相同的是甲图所示的演示实验；
丁图两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，压缩冲程是把机械能转化为内能的过程，乙实验与丁冲程原理相同。
故答案为：甲；乙。
(1)解决此题要知道内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，其中在做功冲程中，是内燃机的内能转化为机械能，在压缩冲程中是机械能转化为内能。
(2)改变物体内能的方式有热传递和做功两种。做功改变物体内能的实质是能量的转化，具体来说是内能和机械能的相互转化。对物体做功，物体的内能增加，温度升高；物体对外做功，物体的内能减少，温度降低。
此题是通过内燃机的工作原理和课本中的实验来验证做功改变物体内能的方法，是一道比较简单的实验题，掌握热机的工作原理，学会变通。

4.【答案】正  向左

【解析】解：毛皮与橡胶棒摩擦，毛皮原子核束缚电子的能力较弱，一部分电子转移到橡胶棒上，橡胶棒因为得到电子带负电，毛皮因失去电子带正电；
验电器A与橡胶棒接触后带上负电，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，自由电子从A转移到B，但电流方向与自由电子运动方向相反，所以电流方向是由B到A，即：电流方向向左。
故答案为：正；向左。
(1)自然界只存在两种电荷，正电荷和负电荷。丝绸摩擦过的玻璃棒带正电；毛皮摩擦过的橡胶棒带负电；
(2)正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反。
本题考查电荷间的相互作用规律、电流方向的规定以及电子转移情况。属于基础知识，难度不大。

5.【答案】1 600

【解析】解：由图可知：两灯泡是并联连接，电流表A1测量干路中的电流，电流表A2测量L1中的电流；
根据电流表A2的量程和指针位置可知：电流表A2的读数为0.4A，
因为电流表A1测量干路中的电流，所以电流表A1的读数应大于电流表A2的读数，因此电流表A1的量程为0∼3A，故示数为1A，
则根据并联电路干路电流等于各支路电流之和可知：
流过灯L2的电流大小为：I2=I−I1=1A−0.4A=0.6A=600mA。
故答案为：1；600。
由图可知：两灯泡是并联连接，电流表A1测量干路中的电流，电流表A2测量L1中的电流，根据电流表中指针的位置以及串联电路中电流的规律计算出电流的大小即可。
本题会正确识别串并联电路，会根据电路中电流的规律判断电流表的量程，并能准确读出电流值。

6.【答案】15 5

【解析】解：(1)电流表并联在R2两端时，R2短路，电路变为R1、R3串联，电流表测电路中的电流；
电源的电压：
U=I(R1+R3)=1.5A×(5Ω+5Ω)=15V；
(2)电压表并联在R2的两端时，三电阻串联，电压表测R2两端的电压；
∵串联电路各处的电流相等，且R1=R2=R3，
∴U1=U2=U3=13U=13×15V=5V。
故答案为：15；5。
(1)电流表相等于导线，并联在R2两端时会造成R2短路，电路变为R1、R3串联，根据电阻的串联和欧姆定律求出电源的电压；
(2)电压表相等于断路，代替电流表并联在R2的两端时，三电阻串联，电压表测R2两端的电压；根据串联电路的电流特点和欧姆定律可知，三电阻阻值相同时分得的电压相等，据此可知电压表的示数。
本题考查了串联电路的特点和欧姆定律的应用，关键是知道电压表相等于断路、电流表相当于导线。

7.【答案】288 30

【解析】解：由电路图可知，定值电阻R0与电动机M并联，电流表A1测干路电流，电流表A2测R0支路的电流。
(1)因并联电路中各支路两端的电压相等，
所以，由I=UR可知，电源的电压：
U=I0R0=0.3A×20Ω=6V，
1min内电路消耗的电能：
W=UIt=6V×0.8A×60s=288J；
(2)因并联电路中干路电流等于各支路电流之和，
所以，通过电动机的电流：
IM=I−I0=0.8A−0.3A=0.5A，
1min内电流通过电动机产生的热量：
Q=IM2Rt=(0.5A)2×2Ω×60s=30J。
故答案为：288；30。
由电路图可知，定值电阻R0与电动机M并联，电流表A1测干路电流，电流表A2测R0支路的电流。
(1)根据并联电路的电压特点和欧姆定律求出电源的电压，根据W=UIt求出1min内电路消耗的电能；
(2)根据并联电路的电流特点求出通过电动机的电流，根据Q=I2R求出1min内电流通过电动机产生的热量。
本题考查了并联电路的特点和欧姆定律、电功公式、焦耳定律的应用，要注意电动机是非纯电阻用电器，消耗的电能和产生的热量不相等。

8.【答案】231.01000

【解析】解：
(1)电能表示数的单位是kW⋅h，最后一位为小数，所以此时的示数为：231.0kW⋅h；
(2)2500r/kW⋅h表示每消耗1kW⋅h的电能，电能表的转盘转2500转，
则转盘转500转，电饭煲消耗的电能：
W=5002500kW⋅h=0.2kW⋅h，
电饭煲的额定功率：
P=Wt=0.2kW⋅h1260h=1kW=1000W。
故答案为：231.0；1000。
(1)电能表读数时注意：单位是kW⋅h，最后一位为小数；
(2)2500r/kW⋅h表示每消耗1kW⋅h的电能，电能表的转盘转2500转，据此求出转盘转500转消耗的电能，再根据P=Wt求电饭煲的额定功率。
本题考查了电能表的读数方法、消耗电能和电功率的计算，明确电能表相关参数的含义是关键。

9.【答案】50 12

【解析】解：当滑动变阻器接入电路中的电阻最大时，R1的最大阻值和R0串联，电流表测电路中的电流，
由图乙可知，电路中的最小电流I=0.2A，滑动变阻器的功率P1=2.0W，
由P=I2R可得，滑动变阻器的最大阻值：
R1=P1I2=2.0W(0.2A)2=50Ω，
因串联电路中总电阻等于各分电阻之和，
所以，由I=UR可得，电源的电压：
U=I(R1+R0)=0.2A×(50Ω+R0)，
由图乙可知，当电路中的电流I′=0.4A时，滑动变阻器的功率P1′=3.2W，
则滑动变阻器接入电路中的电阻：
R1′=P1′(I′)2=3.2W(0.4A)2=20Ω，
电源的电压：
U=I′(R1′+R0)=0.4A×(20Ω+R0)，
因电源的电压不变，
所以，0.2A×(50Ω+R0)=0.4A×(20Ω+R0)，
解得：R2=10Ω，
电源的电压U=I(R1+R0)=0.2A×(50Ω+10Ω)=12V。
故答案为：50；12。
当滑动变阻器接入电路中的电阻最大时，R1的最大阻值和R0串联，电流表测电路中的电流，此时电路中的电流最小，根据图乙读出电路中的最小电流和滑动变阻器的功率，根据P=I2R求出滑动变阻器的最大阻值，根据的电阻的串联和欧姆定律表示出电源的电压；由图乙可知，当电路中的电流I′=0.4A时滑动变阻器的功率，根据P=I2R求出滑动变阻器的阻值，根据电阻的串联和欧姆定律表示出电源的电压，根据电源的电压不变得出等式即可求出R0的阻值，进一步求出电源的电压。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据图象读出电流和滑动变阻器功率的对应值。

10.【答案】解：
由于家庭电路中的各个用电器是并联连接的，所以此电路中的两盏吊灯L1和L2并联，开关接在干路上同时控制两盏灯，且开关应接在火线上；
图中三根电线分别为火线、零线和地线；安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：


【解析】先确定各用电器的连接方式，然后确定开关的接线方式，最后根据家庭电路的正确连接方法完成电路；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。
掌握家庭电路连接方法，正确、安全用电。

11.【答案】A

【解析】解：
A、发生热传递是因为物体间存在温度差，所以内能少的物体的温度可能比内能多的物体的温度高，所以内能少的物体可以把热量传递给内能多的物体，故A正确；
B、任何物体都有内能，0℃的冰水混合物内能不为零，故B错误；
C、冰在熔化过程中吸收热量，内能变大，温度不变，故C错误；
D、热量是一个过程量，不能用含有来表示，故D错误。
故选：A。
(1)发生热传递的条件是存在温度差；
(2)任何物体都有内能；
(3)物质吸热，内能变大；
(4)热量是物体通过热传递方式改变的内能，是一个过程量。
知道内能、热量、和温度的关系，并能利用上述关系解释问题是解决该题的关键。

12.【答案】D

【解析】解：A、只有在电阻一定时，电压大的电路中电流才一定大，故A错误；
B、只有在电压一定时，电阻大的电路中电流才一定小，故B错误；
C、导体中的电流与电压、电阻都有关系，故C错误；
D、导体电阻由导体材料、长度、横截面积决定，与导体的电压与电流无关，故D正确。
故选：D。
(1)根据欧姆定律分析流过导体的电流与导体电压、电阻的关系；
(2)导体电阻由导体材料、长度、横截面积决定，与导体电压、电流无关。
本题考查了对欧姆定律理解和掌握、影响导体电流、电阻的因素，应知道电流跟电压成正比，电流跟电阻成反比都是有条件的。

13.【答案】C

【解析】解：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开，这表明灯泡和动力装置能各自独立工作，并联在电路中，启动开关接在干路中，控制整个电路；感应开关控制动力装置，串联在一条支路中，故C符合题意。
故选：C。
启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；当感应开关闭合后，垃圾桶打开，这表明该电路为并联电路，据此分析。
本题考查了电路的设计，能判定出电路的连接方式是解题的关键。

14.【答案】A

【解析】解：由电路图可知，两电阻串联，电压表V1测电源的电压，电压表V2测R2两端的电压，
因串联电路中总电压等于各分电压之和，且两电压表指针位置相同确定量程，
所以，电压表V1的量程为0∼15V，分度值为0.5V，则电源的电压U=10V，
电压表V2的量程为0∼3V，分度值为0.1V，则R2两端的电压U2=2V，
则R1两端的电压：
U1=U−U2=10V−2V=8V。
故选：A。
由电路图可知，两电阻串联，电压表V1测电源的电压，电压表V2测R2两端的电压，根据串联电路的电压特点和两电压表指针位置相同确定量程，并根据分度值读出示数，进一步求出R1两端的电压。
本题考查了串联电路的电压特点和电压表的读数，会确定电压表的量程是解题的关键。

15.【答案】D

【解析】解：由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R1支路的电流，电压表V测电源两端的电压。
因电源的电压保持不变，
所以，滑片移动时，电压表V的示数不变，故A错误；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过R1支路的电流不变，即电流表A2的示数不变，故B错误；
则电压表V的示数与电流表A2示数的比值不变，故D正确；
将滑动变阻器的滑片P由图示位置逐渐向b端移动的过程中，变阻器接入电路中的电阻变大，
由I=UR可知，通过R2的电流变小，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变小，即电流表A1的示数变小，
则电压表V的示数与电流表A1示数的比值变大，故C错误。
故选：D。
由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R1支路的电流，电压表V测电源两端的电压。根据电源的电压可知滑片移动时电压表V示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1支路的电流变化，然后得出电压表V的示数与电流表A2示数的比值变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2的电流变化，根据并联电路的电流特点可知干路电流的变化，然后得出则电压表V的示数与电流表A1示数的比值变化。
本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键。

16.【答案】B

【解析】解：
由图知，两灯串联；闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；
若电路中只有灯L1短路或只有灯 L2 短路，则另一盏灯会发光，不符合题意，故AC错误；
用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明L2是完好的；
然后并接在灯L2两端时，发现两灯均不亮，由此可知灯L1发生了断路，故B正确，D错误。
故选：B。
由图可知两灯的连接方式，根据接入导线后灯泡的亮暗判断电路故障。
本题考查了学生能在实验操作中用导线判断电路故障的方法，是检修电路的基础。

17.【答案】C

【解析】解：由图1可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流．
(1)当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，
由图2可知，电路中的电流I1=0.6A，
由I=UR可得，电源的电压：
U=I1R1=0.6A×10Ω=6V，故B正确；
(2)当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由图2可知，电路中的电流I2=0.2A，电压表的示数U2=4V，
则电压表的量程为0∼15V，故C错误；
滑动变阻器的最大阻值：
R2=U2I2=4V0.2A=20Ω，故A正确；
(3)滑片P滑到ab中点时，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I=UR1+R22=6V10Ω+20Ω2=0.3A，
变阻器消耗的电功率：
P2=I2×R22=(0.3A)2×20Ω2=0.9W，故D正确．
故选C.
由图1可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流．
(1)当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，根据图乙可知电路中的电流，根据欧姆定律求出电源的电压；
(2)当滑动变阻器接入电路中的电阻最大时，电路中的电流最小、电压表的示数最大，由图象读出电流和电压，据此判断电压表的量程，根据欧姆定律求出滑动变阻器的最大阻值；
(3)滑片P滑到ab中点时，根据电阻的串联和欧姆定律求出电路中的电流，根据P=I2R求出变阻器消耗的电功率．
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，从图象中获取有用的信息是关键．

18.【答案】B A 质量  初温  煤油  不可靠  燃料燃烧产生的热量不能完全被水吸收、存在热损失

【解析】解：(1)为了利用酒精灯的外焰给烧杯充分加热，安装器材时需要先固定B的位置，然后再调整A的位置，并且不要碰到烧杯壁和烧杯底；
(2)为了保证实验的可靠性，需要控制水的质量和水的初温相同，并且酒精灯的加热时间也要相同；
(3)分析表格数据可知，甲杯水的温度升高的较快，即甲酒精灯燃烧产生的热量多，所以其热值大；
(4)因为燃料燃烧产生的热量不能完全被水吸收、存在热损失，所以直接计算得出的热值比实际值要小，因此这样的计算结果不可靠；
故答案为：(1)B、A；
(2)质量，水的初温；
(3)煤油；
(4)不可靠燃料燃烧产生的热量不能完全被水吸收、存在热损失。
(1)安装实验器材时需要先固定B的位置，能够利用酒精灯的外焰给烧杯充分加热；然后再调整A的位置，使温度计的玻璃泡完全接触水，并且不要碰到烧杯壁和烧杯底；
(2)探究两种燃料的热值时，需要控制水的质量和水的初温相同，并且酒精灯的加热时间也要相同；
(3)由表格数据可知，在其它条件相同时，甲杯水的温度升高的较快，即甲酒精灯燃烧产生的热量多，所以其热值大；
(4)燃料燃烧产生的热量不能完全被水吸收、存在热损失，所以直接计算得出的热值比实际值要小。
此类实验问题，要结合控制变量法进行分析研究，通过观察温度的变化判断燃料热值的大小。

19.【答案】0.34闭合S、S1再断开S1U1U−U1×R0

【解析】解：(1)连接时，滑动变阻器阻值在最大处，如下所示：

(2)电压表的示数为1.2V，电流表的示数如图2图所示，电流表选用小量程，分度值为0.02A，则I=0.3A，由欧姆定律，
Rx=UI=1.2V0.3A=4Ω；
(3)①闭合S、S1，用电压表测出电源的电压为U
②再断开S1，用电压表测出待测电阻Rx两端的电压为U1；
③根据串联电路电压的规律，定值电阻的电压：U−U1，由欧姆定律，通过定值电阻的电流：
I=U−U1R0，则待测电阻：
Rx=U1I=U1U−U1R0=U1U−U1×R0；
故答案为：(1)如上；
(2)0.3；  4；
(3)①闭合S、S1；
②再断开S1；
③U1U−U1×R0。
(1)为保护电路，将滑动变阻器最大电阻连入电路中；
(2)根据电流表选用小量程确定分度值读数，由欧姆定律求Rx；
(3)在没有电流表情况下，电压表与定值电阻起到测量的作用，选测出电源电压，再通过开关的转换用电压表测出待测电阻Rx两端的电压为U1；
根据串联电路电压的规律，求出定值电阻的电压，由欧姆定律，通过定值电阻的电流和则待测电阻。
本题测量一未知电阻Rx，考查电路的连接、电流表读数及电阻计算和设计实验方案测电阻的能力。

20.【答案】3b7.50.625

【解析】解：(1)灯的额定电压为2.5V，电压表小量程与灯并联，故她在连接如图甲所示电路时，导线M的另一端应接在电压表3V接线柱上；
(2)闭合开关前应将滑动变阻器的滑片P移到阻值最大处的b端；
(3)当电流表示数如图丙所示时，电流表选用小量程，分度值为0.02A，电流为0.2A，根据绘制了如图乙所示的I−U图象知，此时的电压为1.5V，由欧姆定律，小灯泡的电阻是：
R=UI=1.5V0.2A=7.5Ω；
灯的额定电压为2.5V，由图知，此时灯的额定电流为0.25A，故小灯泡的额定功率是：
P=ULIL=2.5V×0.25A=0.625W。
故答案为：(1)3；(2)b；(3)7.5；0.625。
(1)根据灯的额定电压为2.5V分析；
(2)为保护电路，闭合开关前应将滑动变阻器的滑片P移到阻值最大处；
(3)根据电流表选用小量程确定分度值读数，根据绘制了如图乙所示的I−U图象知此时的电压。由欧姆定律求出小灯泡的电阻；
由图找出灯的额定电压为2.5V时灯的额定电流，根据P=UI求出小灯泡的额定功率。
本题测小灯泡额定功率，考查电路连接、注意事项、电表读数和电阻和额定功率的计算。

21.【答案】解：(1)燃烧煤气的质量：，
完全燃烧煤气放出的热量：，
(2)水的质量：m=50kg，水的初温：t0=20℃，水的终温：t=70℃；
水吸收的热量：，
(3)燃气灶的效率：。
答：(1)0.5kg煤气完全燃烧放出的热量2.1×107J；
(2)水吸收的热量为1.05×107J；
(3)燃气灶烧水的效率是50%。

【解析】(1)知道水的比热、质量、初温、末温，根据计算水吸收的热量。
(2)知道燃气热值和质量，根据计算燃气放出的热量。
(3)知道水吸收的热量和燃气放出的热量，根据计算燃气灶烧水的效率。
这是比较典型的热平衡方程的计算，也是比较简单的套用公式的计算题，掌握基础知识很重要。

22.【答案】解：由电路图可知，闭合开关，R0、R1串联，电压表测R0两端的电压。
(1)由图乙知，当环境温度为40℃时，R1的阻值是20Ω；
(2)根据欧姆定律可知：
此时电路中的电流：
I=UR0+R1=4V30Ω+20Ω=0.08A，
电压表的示数等于R0两端的电压，
为：UV=U0=IR0=0.08A×30Ω=2.4V；
(3)从图乙中可知，环境温度越高，热敏电阻的阻值越小，根据串联分压特点可知，R0两端的电压越大，
电压表两端电压不能超过其最大测量值，故当R0两端的电压达到3V时，此时是此电路所允许的最高环境温度，
此时电路中的电流为：I′=U′R0=3V30Ω=0.1A
根据串联电路的电压特点可知，此时加在热敏电阻两端的电压为：
U1′=U−U′=4V−3V=1V，
根据欧姆定律可知此时热敏电阻的阻值为：
R1′=U1′I′=1V0.1A=10Ω；
由图乙可知，热敏电阻为10Ω时，对应的环境温度为80℃。
答：(1)当环境温度为40℃时，热敏电阻R1的阻值是20Ω；
(2)当环境温度为40℃时，电压表的示数是2.4V；
(3)电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是80℃。

【解析】(1)R1的电阻随环境温度变化的关系如图乙所示，从图乙中找到当环境温度为40℃时，R1的阻值即可；
(2)已知电源电压和两电阻的阻值，由欧姆定律可得此时电路中的电流，然后由公式U=IR求出加在R0两端的电压；
(3)从图乙中可知，环境温度越高，热敏电阻的阻值越小，根据串联分压特点可知，R0两端的电压越大，电压表两端电压不能超过其最大测量值，故当R0两端的电压达到3V时，此时的温度是此电路所允许的最高环境温度。
根据欧姆定律得出电路中的电流，根据串联电路的电压特点得出热敏电阻两端的电压，根据欧姆定律得出此时热敏电阻的阻值，从图乙得出此电路所允许的最高环境温度。
本题考查了欧姆定律的应用、串联电路的特点等知识，关键是从图像中找到有用的信息，并考查综合分析能力，有一定难度。

23.【答案】解：(1)由P=UI可得，低温挡加热的电流：
；
(2)由P=Wt可得，中温挡加热5h消耗的电能：
度；
(3)当开关S1闭合、S2接b时，电路为R1的简单电路，马桶盖处于中温挡，
由P=U2R可得，R1的阻值：
，
当开关S1断开、S2接b时，R1与R2串联，马桶盖处于低温挡，
则电路中的总电阻：
，
因串联电路中总电阻等于各分电阻之和，
所以，R2的阻值：
R2=R−R1=2200Ω−1100Ω=1100Ω，
当开关S1闭合、S2接a时R1与R2并联，电热马桶盖处于高温挡，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：
R′=R1R2R1+R2=1100Ω×1100Ω1100Ω+1100Ω=550Ω，
高温挡加热的额定功率：
。
答：(1)低温挡加热的电流为0.1A；
(2)中温挡加热5h，消耗0.22度电；
(3)高温挡加热的额定功率是88W。

【解析】(1)根据P=UI求出低温挡加热的电流；
(2)根据W=Pt求出中温挡加热5h消耗的电能；
(3)由电路图可知，开关S1闭合、S2接a时R1与R2并联，开关S1闭合、S2接b时电路为R1的简单电路，开关S1断开、S2接b时R1与R2串联，根据P=U2R可知，电压一定时，电路中的总电阻越小，电路的总功率越大，电热马桶盖处于高温挡，同理可知，总电阻最大时处于低温挡，另一种为中温挡，根据电阻的串联和P=U2R求出R1、R2的阻值，再根据电阻的并联和P=U2R求出高温挡加热的额定功率。
本题考查了电功率公式和电功公式以及电阻的串联，关键是电热马桶盖处于不同挡位时电路连接方式的判断。
