2020-2021学年河北省保定市雄县九年级（上）期末物理试卷
展开
这是一份2020-2021学年河北省保定市雄县九年级（上）期末物理试卷，共26页。试卷主要包含了S2，4时，R1等内容，欢迎下载使用。
2020-2021学年河北省保定市雄县九年级（上）期末物理试卷
1. 下列关于扩散现象说法正确的是( )
A. 马路上尘土飞扬是一种扩散现象
B. 小明闻到了厨房里飘出的菜香是一种扩散现象
C. 温度对于扩散没有影响
D. 红墨水在冷水中比在热水中扩散的快
2. 下列哪个现象是通过“热传递”的方式来改变物体内能的( )
A. 钻木取火 B. 双手摩擦发热
C. 用气筒给自行车打气后气管变热 D. 把一壶水放在燃气炉上烧开
3. 关于内能下列说法正确的是( )
A. 内能高的物体温度一定高 B. 内能与物体的质量无关
C. 机械能大的物体内能不一定大 D. 物体吸收热量其内能不一定变大
4. 我们用水作为冬天暖气中的工作物质，这是因为( )
A. 水的比热容大 B. 水的密度大
C. 水是我们平时最容易取得的物质 D. 水的沸点高
5. 以下机械不属于热机的是( )
A. 蒸汽轮机 B. 喷气式飞机 C. 摩托车发动机 D. 电动自行车
6. 下列四幅图中，哪一个是做功冲程( )
A. B. C. D.
7. 关于热机的效率，下列说法正确的是( )
A. 效率高的热机燃料的利用率低
B. 效率高的热机功率一定大
C. 效率高的热机功率一定小
D. 在做了相同的功时，效率高的热机消耗燃料少
8. 现在华北地区广大的农村正在进行“煤改气”活动，将人们以前习惯以煤作为取暖燃料，改为用“天然气”为燃料。除了环保因素外，还由于天然气比煤炭( )
A. 比热容大 B. 热值高 C. 密度小 D. 熔点低

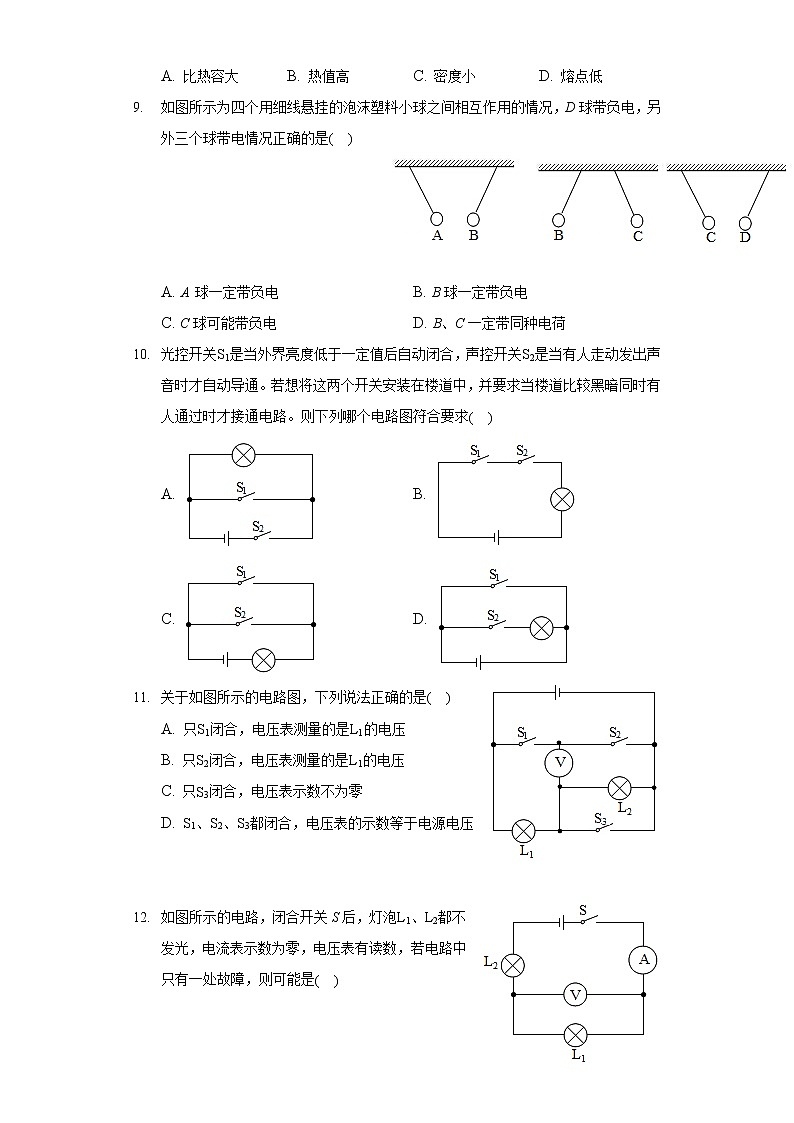

9. 如图所示为四个用细线悬挂的泡沫塑料小球之间相互作用的情况，D球带负电，另外三个球带电情况正确的是( )
A. A 球一定带负电 B. B球一定带负电
C. C球可能带负电 D. B、C一定带同种电荷
10. 光控开关S1是当外界亮度低于一定值后自动闭合，声控开关S2是当有人走动发出声音时才自动导通。若想将这两个开关安装在楼道中，并要求当楼道比较黑暗同时有人通过时才接通电路。则下列哪个电路图符合要求( )
A. B.
C. D.
11. 关于如图所示的电路图，下列说法正确的是( )
A. 只S1闭合，电压表测量的是L1的电压
B. 只S2闭合，电压表测量的是L1的电压
C. 只S3闭合，电压表示数不为零
D. S1、S2、S3都闭合，电压表的示数等于电源电压

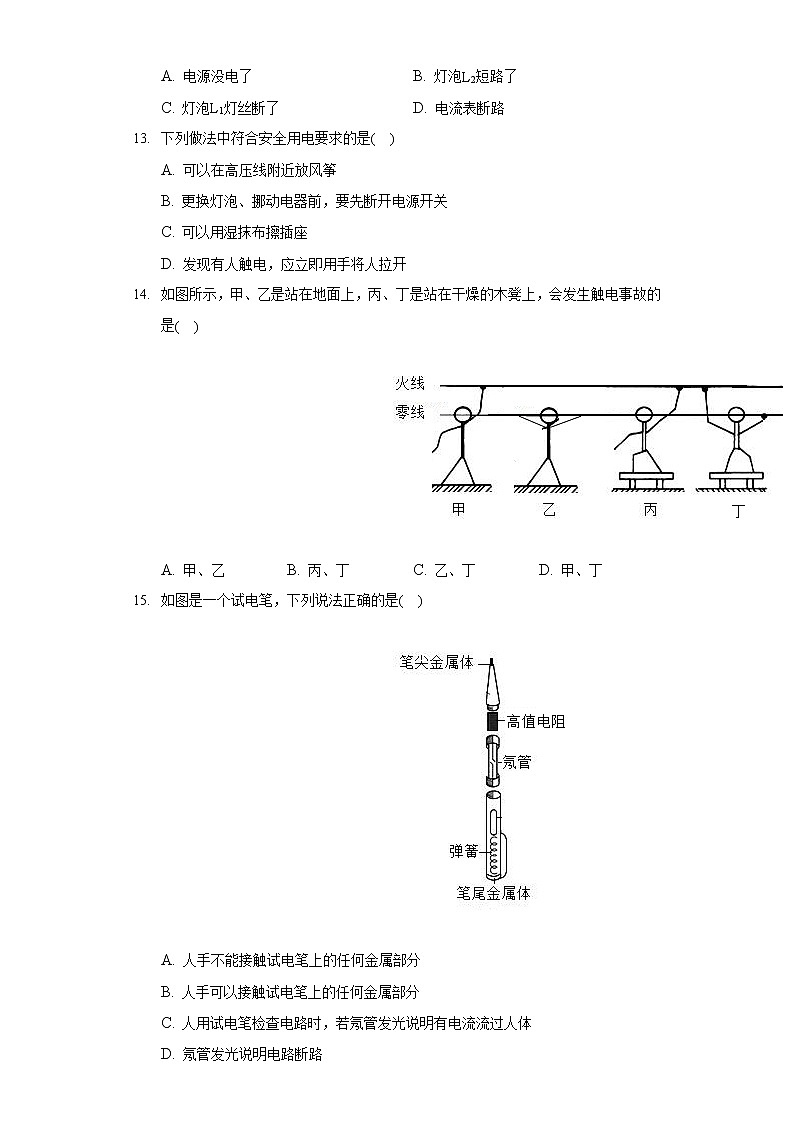

12. 如图所示的电路，闭合开关S后，灯泡L1、L2都不发光，电流表示数为零，电压表有读数，若电路中只有一处故障，则可能是( )
A. 电源没电了 B. 灯泡L2短路了
C. 灯泡L1灯丝断了 D. 电流表断路
13. 下列做法中符合安全用电要求的是( )
A. 可以在高压线附近放风筝
B. 更换灯泡、挪动电器前，要先断开电源开关
C. 可以用湿抹布擦插座
D. 发现有人触电，应立即用手将人拉开
14. 如图所示，甲、乙是站在地面上，丙、丁是站在干燥的木凳上，会发生触电事故的是( )
A. 甲、乙 B. 丙、丁 C. 乙、丁 D. 甲、丁
15. 如图是一个试电笔，下列说法正确的是( )
A. 人手不能接触试电笔上的任何金属部分
B. 人手可以接触试电笔上的任何金属部分
C. 人用试电笔检查电路时，若氖管发光说明有电流流过人体
D. 氖管发光说明电路断路
16. AB和BC是两个有同种金属材料制成的圆柱体，他们的长度相同，但横截面积不同，把这两个金属体如图所示紧密连接在一起，并让电流从A端流入金属体，从C端流出金属体。则( )
A. AB段金属体的电阻值大 B. BC段金属体的电阻值大
C. 流过AB电流大于流过BC的电流 D. AB两端电压等于BC两端电压
17. 压力传感器(PressureTransducer)是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。如图所示是测量压力的基本原理图，其中弹簧上端和滑动变阻器滑片固定一起，压力大小可通过电压表示数来显示。当压力F越大时。则下列说法正确的是( )
A. 滑动变阻器接入电路中的电阻变大，电压表的示数变小
B. 滑动变阻器接入电路中的电阻变小，电压表的示数变小
C. 滑动变阻器接入电路中的电阻变大，电压表的示数变大
D. 滑动变阻器接入电路中的电阻变小，电压表的示数变大
18. 温度一定的情况下，下列说法正确的是( )
A. 一个5Ω的电阻加在其两端的电压越大，这个电阻的阻值越大
B. 一个5Ω的电阻通过它的电流越小，这个电阻的阻值越小
C. 一个5Ω的电阻与加在其两端的电压，以及通过它的电流有关
D. 一个5Ω的电阻其两端的电压与通过其电流的比值不变
19. 小明探究电流通过导体产生热量与哪些因素有关的实验装置如图所示。其中两个密闭容器中都有一段电阻丝。两容器中的电阻丝串联起来接到电源两端。下列说法正确的是( )
A. 此时探究的是电阻丝产生的热量与电流的关系
B. 此时探究的是电阻丝产生的热量与电阻的关系
C. 以空气作为加热物质的原因是因为空气受热后体积变化明显
D. 以空气作为加热物质的原因是空气的比热容大
20. 定值电阻R1、R2、R3组成的电路如图所示，下列说法正确的是( )
A. 开始只闭合S1、S3，然后再闭合S2，电压表的示数不变，电流表的示数变大
B. 开始只闭合S1、S3，然后再闭合S2，电压表的示数变大、电流表的示数变小
C. 开始只闭合S1、S3，然后断开S3，此时电路的总功率变小
D. 开始只闭合S1、S3，然后断开S3，此时电路的总功率变大
21. 如图所示电路，电源两端电压U=15V保持不变。电阻R1=5Ω，滑动变阻器R2铭牌上标有“20Ω1A”的字样。电压表和电流表的量程都能满足要求。当S闭合，滑动变阻器的滑片P在最右端时，电压表V1和V2的示数比为______ 。当滑动变阻器的滑片P在中点时，电流表的示数为______ A。
22. 三个规格为“6V 3W”“6V4.8W”“6V 6W”的小灯泡A、B、C，三个小灯泡的电流与电压关系如图所示。若它们并联接在6V电源两端，A、B、C三个小灯泡______ 小灯泡最亮，此并联电路的总电流为______ A。此时电路的实际总功率是______ W。经过5min，三个小灯泡消耗的总电能为______ J。“6V 3W”小灯泡正常发光时的电阻是______ Ω。
23. 如图所示，这是小明家的电能表，他家同时使用的用电器总功率不能超过______ W。小明将家中其他用电器关闭，只让微波炉单独工作，观察到2min电能表的转盘刚好转了48转。微波炉在这段时间内消耗的电能为______ kW⋅h，微波炉的实际功率是______ W，此时电能表上的数字表明，小明家到此时共消耗______ kW⋅h的电能。
24. 如图是某款电热水龙头的电路原理图。R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。如图所示此时水龙头放出的是______ (选填“冷”“温”或“热”)水。若R1=48.4Ω，R2=1210Ω，此水龙头出温水时的电功率是______ W。此水龙头出热水时的电功率是______ W。
25. 如图所示是探究影响导体电阻大小因素的实验电路。表中给出了可供选择的4种导体，分别用A、B、C、D四个字母表示。
导体代号
长度L/m
横截面积S/mm2
材料
A
0.6
0.5
锰铜
B
1.0
0.5
镍铬
C
0.6
1.0
镍铬
D
0.6
0.5
镍铬
(1)实验中，我们是通过观察______ 来比较电阻的大小。
(2)通过比较导体______ 和______ ，可探究电阻的大小与横截面积的关系。
(3)通过比较导体B和D，可探究电阻的大小与______ 的关系。
26. 请你用笔画线将下面的三孔插座和电灯连入家庭电路中。
27. 小明利用两套完全相同的实验仪器来探究水和煤油的吸热能力。
(1)分别向两个相同的烧杯中加入______ 相等的水和煤油。这里用到的实验方法是______ 。
(2)小明作出了水和煤油的温度随加热时间变化的图像(如图乙所示)，由图像可知水和煤油在吸收相同热量后，水的温度变化______ (选填“大于”“小于”或“等于”)煤油的温度变化。为了描述这个物理特性，我们引人了一个物理概念-- ______ 。
28. 小明用如图甲所示的器材，测量标有“2.5V”字样小灯泡的额定功率，电源电压不变。
(1)请你用笔画线将电路图甲补充完整(要求：闭合开关前，滑动变阻器的滑片应放置在最右端)。
(2)小明闭合开关，发现电流表有示数，但电压表没有示数，并且小灯泡不亮，你判断故障原因是：______ 。
(3)小明排除电路故障后，移动滑动变阻器滑片P后电压表读数为2V，欲测量小灯泡的额定功率，此时应该向______ 移动滑动变阻器的滑片P。
(4)当小灯泡上的电压达到额定电压时，电流表的示数如图乙所示。小灯泡的额定功率为______ W。
(5)小明将其实验数据整理在了表一中，通过表格中的这些数据，请你说出其中一条规律：______ 。
表一
电压表示数(V)
1
1.5
2
2.5
2.8
电流表示数(A)
0.12
0.16
0.2
0.3
小灯泡亮度
很暗
暗
较亮
亮
很亮
(6)小红同学将小明电路中的小灯泡换为定值电阻，并利用此电路测量其阻值。表二是他设计的记录数据的表格，这个表格以及表格中的数据还不完整，根据图丙、丁请你帮助他补充完整。(计算电阻时，精确到0.1Ω)
表二
电压Ux/V
电流Ix/A
电阻Rx/Ω
电阻Rx的平均值/Ω
1
______
0.20
______
______
2
3
______
______
3
6
0.58
______
29. 天然气是一种清洁高效能源，我们国家正在大面积的推广使用。那么完全燃烧0.2m3的天然气释放多少热量，这些热量最多能使多少千克的水温度从30℃升高到70℃。[已知：天然气的热值为3.6×107J/m3，水的比热容为4.2×103J/(kg⋅℃)，假设热量全部被水吸收]
30. 如图所示的电路图，当只闭合开关S1时，并将滑动变阻器(60Ω1A)的滑片P移动到最左端时，通过观察电压表示数，判断小灯泡L(6V3W)正常发光。当滑片P在最左端位置不变，S1、S2都闭合时，电流表的示数为0.6A。求：
(1)小灯泡L正常发光时的电阻。
(2)R1的阻值。
(3)通过开关S1、S2的通断，求电路的最小电功率。
答案和解析
1.【答案】B
【解析】解：A、尘土飞扬是尘土颗粒的运动，不是分子运动，不属于扩散现象，故A错误；
B、分子在永不停息地做无规则运动，所以小明闻到厨房里飘出饭菜的香味，是饭菜分子运动的结果，属于扩散现象，故B正确；
CD、温度越高，分子无规则运动速度越快，扩散现象越明显，因此红墨水在冷水中比在热水中扩散的慢，故CD错误。
故选：B。
(1)不同的物质在相互接触时，彼此进入对方的现象叫做扩散，这一现象说明一切物体的分子都在不停地做无规则运动。
(2)分子无规则运动与温度有关，温度越高，分子无规则运动速度越快。
本题考查学生对分子动理论的掌握，需要利用生活经验来进行解释。
2.【答案】D
【解析】解：
A、钻木取火是摩擦生热，属于做功改变物体的内能，故A不符合题意。
B、双手摩擦发热，属于做功改变物体的内能，故B不符合题意。
C、用气筒给自行车打气后气管变热，是通过做功的方法改变物体的内能，故C不符合题意。
D、把一壶水放在燃气炉上烧开，属于热传递改变物体的内能，故D符合题意。
故选：D。
改变物体内能有两种方式：做功和热传递。做功主要有摩擦生热和压缩气体做功，做功实质是能量的转化，热传递实质是内能从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分。
本题考查了改变物体内能的两种方式，做功和热传递都可以改变物体的内能，在效果上是等效的，但其实质不同。
3.【答案】CD
【解析】解：AB、内能大小跟物体的质量、状态、温度有关，内能大的物体温度不一定高；故AB错误；
C、内能和机械能是不同形式的能，内能的研究对象是分子，机械能的研究对象是物体，所以机械能大的物体内能不一定大；故C正确；
D、做功和热传递都可以改变物体的内能，物体吸收热量同时对外做功，则其内能不一定增加；D正确。
故选：CD。
(1)内能是指物体内部所有分子做无规则运动所具有的动能和分子势能的总和，一切物体都有内能；
(2)内能大小跟物体的质量、状态、温度有关。
(3)做功和热传递都可以改变物体的内能。
本题考查了对内能的理解和掌握，正确理解内能的概念和影响内能大小的因素是解题的关键。
4.【答案】A
【解析】解：
因为水的比热容大，同样质量的水和其它物质比较，降低相同的温度时，水放出的热量多，故冬季供暖的暖气用水做工作物质；故A符合题意，BCD不符合题意。
故选：A。
水的比热容大，说明相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多。
本题考查了水比热容大的应用，主要考查学生对所学物理知识的应用能力。
5.【答案】D
【解析】解：ABC、蒸气轮机、喷气发动机、摩托车发动机都是把内能转化成机械能的装置，属于热机，故ABC不合题意；
D、电动自行车是利用电动机工作的，将电能转化为机械能，不属于热机，故D符合题意。
故选：D。
热机是把内能转化成机械能的装置，分析各选项能量转化即可正确解题。
本题主要考查了对热机的理解，要知道不同的机器工作时的能量转化情况是判断的关键。
6.【答案】C
【解析】解：
A、进气门打开，排气门关闭，活塞向下运动，气缸容积增大，是吸气冲程，故A不符合题意；
B、两气门都关闭，活塞向上运动，气缸容积减小，是压缩冲程，故B不符合题意；
C、两气门都关闭，火花塞喷出电火花，活塞向下运动，气缸容积增大，是做功冲程，故C符合题意；
D、排气门打开，进气门关闭，活塞向上运动，气缸容积减小，是排气冲程，故D不符合题意。
故选：C。
在内燃机的四个冲程中，进气门和排气门均关闭的只有压缩冲程和做功冲程，而在压缩冲程中活塞向上运动，做功冲程中活塞向下运动；一个气门打开，另一个气门关闭的是吸气冲程和排气冲程，而在吸气冲程中活塞向下运动，排气冲程中活塞向上运动。
此题考查了对内燃机四个冲程的判断，要结合气门和活塞运动情况进行判断。
7.【答案】D
【解析】解：A、热机的效率越高，说明热机用来做有用功的能量与燃料完全燃烧产生的能量之比越大，则机器对燃料的利用率越高，故A正确；
B和C、热机做功越快，表示热机的功率越大，与效率无关，故BC错误；
D、当热机在做了相同的功时，热机的效率越高，则消耗的燃料越少；故D正确。
故选：D。
热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比；功率是表示物体做功快慢的物理量。
此题主要考查了热机的效率以及影响热机效率的因素，并且考查了热机效率与功率的区别。
8.【答案】B
【解析】解：燃料完全燃烧时，释放热量的多少取决于燃料的种类和质量。人们以前习惯以煤作为取暖燃料，改为用“天然气”为燃料，除了环保因素外，还由于天然气比煤炭热值高，故ACD错误，B正确。
故选：B。
热值只跟燃料的种类有关，与燃料的质量、是否完全燃烧、是否容易燃烧等无关；燃料完全燃烧时，释放热量的多少取决于燃料的种类和质量。
本题的解题关键是知道热值是燃料的一种特性，它只与燃料的种类有关。
9.【答案】D
【解析】解：由图可知，BC相互排斥，说明BC都是带电体，且带同种电荷；
已知D球带负电，且CD相互吸引，故C、B均带正电荷；
B带正电，AB相互吸引(且泡沫塑料球的质量很小)，所以A可能带负电荷，也可能不带电。
故选：D。
(1)电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
(2)带电体的基本性质：吸引轻小物体。当两个小球相互排斥时，两小球一定带同种电荷；当两个小球相互吸引时，两小球可能带异种电荷，也可能一个带电，另一个不带电。
本题考查了电荷间的相互作用规律，本题由BC相互排斥，知道BC带同种电荷是解题的突破口。并注意两小球吸引时，两小球可能带异种电荷，也可能一个带电，一个不带电。
10.【答案】B
【解析】解：由题意，要求当楼道比较黑暗同时有人通过时才接通电路，即光控开关和声控开关同时闭合时灯才发光，其中任一个开关闭合都不能使灯发光，故两灯应串联后再控制灯，只有B正确，ACD错误。
故选：B。
根据要当楼道比较黑暗同时有人通过时才接通电路确定两开关的连接，结合四个图示分析。
本题考查根据要求设计电路，关键是根据要求确定两开关的连接。
11.【答案】A
【解析】解：
A、只S1闭合，该电路为串联电路，电压表测量的是L1的电压，故A正确；
B、只S2闭合，该电路为串联电路，电压表测量的是L2的电压，故B错误；
C、只S3闭合，电路为L1的简单电路，电压表没有接入电路中，示数为零，故C错误；
D、S1、S2、S3都闭合，电源短路，电压表的示数等于0，故D错误。
故选：A。
电压表应并联在电路中；根据开关的闭合情况判定电路的连接方式和电压表的作用。
本题考查了电路的辨别和电压表的作用，属于基础知识，要掌握。
12.【答案】C
【解析】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡L1两端的电压；当闭合开关后，两只灯泡都不亮，并且电流表无示数，说明电路发生了断路，而电压表有示数，说明电压表能与电源相通，故是灯泡L1断路。
故选：C。
闭合开关后，发现小灯泡不亮，电流表无示数，电压表的示数接近电源电压，说明电路中几乎无电流，电压表能与电源相通，故是灯泡L1处断路了。
用电压表判断故障时，若电压表有读数，可能是所并联的地方开路或其他地方短路了，若电压表没有读数，则可能是所并联的地方短路或其他地方开路了。
13.【答案】B
【解析】解：
A、高压输电线的电压很高，若在高压线附近放风筝，可能会发生高压触电事故，故A错误；
B、搬动电器、更换灯泡时容易碰到金属部分，切断电源可以保证金属部分不带电，故B正确；
C、生活用水是导体，用湿抹布擦插座容易发生触电，故C错误；
D、发现有人触电，应当先断开电源，不能用手将人拉开，否则施救者也会触电，故D错误。
故选：B。
(1)在高压输电线旁，易发生高压电弧触电和跨步电压触电；
(2)更换灯泡、移动用电器之前必须断开开关，防止发生触电事故；
(3)生活用水是导体；
(4)发现有人触电，应当先断开电源。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
14.【答案】D
【解析】解：人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，
图甲、丁中都能构成闭合的电路，即有电流流过人体，会触电；
图乙中双手接触的是零线，零线不带电，没有电流流过人体，不会发生触电；
图丙中站在干燥的木凳上，没有构成闭合的电路，没有电流流过人体，不会发生触电；
故选：D。
家庭电路中的触电事故，都是人直接或间接接触火线引起的；触电有两种：①当人体的不同部位分别接触火线和零线时，②站在地上，身体的某一部位与火线接触，据此分析。
本题考查了常见触电的两种类型。我们要牢记安全用电的原则：不接触低压带电体，不靠近高压带电体。
15.【答案】C
【解析】解：AB、使用试电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，不能接触笔尖金属体(若接触则会触电)，故AB错误；
C、在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，故C正确；
D、氖管发光，说明此时测电笔和火线接触，电路断路氖管不发光，故D错误。
故选：C。
(1)使用试电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光；
(2)试电笔的内部有一个阻值很大的电阻，当人接触试电笔的笔尾金属体，人和测电笔是串联在电路中，如果两者串联在零线和大地之间，加在两者之间的电压是0V，氖管不发光；
(4)用测电笔接触火线，氖管发光，用测电笔接触零线，氖管不发光。测电笔被短路时，测电笔的氖管不发光。
本题考查试电笔的使用，难度不大。
16.【答案】A
【解析】解：两圆柱体串联，所以IAB=IBC，故C错误；
又因两圆柱体的材料相同，长度相同，SABRBC，故A正确，B错误；
由I=UR的变形公式U=IR可得，两导体的电流相等，RAB>RBC，所以UAB>UBC，故D错误。
故选：A。
(1)根据串联电路中的电流规律判断通过圆柱体电流关系；
(2)根据影响电阻大小的因素，判断出两圆柱体的电阻大小，然后根据欧姆定律可判断出它们两端电压的大小。
本题考查串联电路的电流规律及影响电阻大小的因素，同时也检测了同学们对于欧姆定律的应用情况，熟记电阻大小与导体的长度成正比与导体的横截面积成反比的关系、并能利用欧姆定律做定性的分析是解决该题的关键。
17.【答案】C
【解析】解：由电路图可知，电阻R0与滑动变阻器R串联，电压表测滑动变阻器两端的电压；由图可知，压力F增大时，滑动变阻器接入电路的电阻变大；由串联分压的规律可知，滑动变阻器的分压变大，即电压表示数增大，故C正确，ABD错误。
故选：C。
由电路图可知，电阻R0与滑动变阻器R串联，电压表测滑动变阻器两端的电压，根据滑片的移动移动方向判断滑动变阻器接入电路的阻值如何变化，根据串联电路特点判断电压表示数如何变化。
本题考查了学生对滑动变阻器的变阻原理、欧姆定律的掌握和运用，分析电路图，确认电路的连接方式是突破口，确认电压表的测量对象是关键。
18.【答案】D
【解析】解：ABC.导体的电阻与导体的材料、长度、粗细及温度有关，与两端的电压和通过电流无关，故ABC错误；
D.对于同一个定值电阻，电阻一定，导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变，故D正确。
故选：D。
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积有关，与两端的电压和通过电流无关，R=UI这个导出公式只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值。
本题考查了学生对欧姆定律的理解和影响电阻大小因素的掌握，要注意导体的电阻与两端的电压和通过的电流无关，公式R=UI只是计算电阻的一种方法。
19.【答案】BC
【解析】解：
AB、实验中，右侧电阻丝与另一电阻丝串联，故左右空气盒中电阻丝的电流和通电时间相同，电阻不同，所以探究的是导体产生的热量与电阻的关系，故A错误，B正确；
CD、以空气作为加热物质的原因是因为空气的比热容较小，受热后温度变化明显，体积膨胀明显，故C正确，D错误。
故选：BC。
(1)由电路图可知两电阻串联，根据串联电路的电流特点可知通过它们的电流关系；
(2)空气的比热容较小，在其他条件相同时，吸收相同的热量，空气的温度升的高，体积膨胀明显。
本题考查了学生对焦耳定律、串联电路的电流关系以及控制变量法和转换法的了解和掌握，突出运用知识解决实际问题的能力，综合性强。
20.【答案】AC
【解析】解：开始只闭合S1、S3时，电路为R1的简单电路，电流表测量电路中的电流，电压表测量电源的电压；然后再闭合S2，该电路为并联电路，R1和R2并联在电路中，电流表测量干路中的电流，电压表测量电源的电压；
AB、由于电源电压不变，则电压表示数不变；闭合S2后，由于并联电路各支路互不影响，则通过R1的电流不变，根据并联电路的电流特点可知，干路中的电流变大，即电流表示数变大，故A正确，B错误；
CD、开始只闭合S1、S3，然后断开S3，该电路为串联电路，R1和R3串联在电路中，电路的总电阻变大，根据P=U2R可知，电路的总功率变小，故C正确，D错误。
故选：AC。
(1)开始只闭合S1、S3时，电路为R1的简单电路，电流表测量电路中的电流，电压表测量电源的电压；然后再闭合S2，该电路为并联电路，R1和R2并联在电路中，电流表测量干路中的电流，电压表测量电源的电压；根据电源电压判定电路中电压表示数的变化；根据并联电路的电流关系判定电流表示数的变化；
(2)开始只闭合S1、S3，然后断开S3，该电路为串联电路，R1和R3串联在电路中；根据P=U2R判定总功率的变化。
本题考查了串并联电路的特点和欧姆定律和电功率公式的应用，分清开关闭合、断开时电路的连接方式是关键。
21.【答案】1：4 1
【解析】解：(1)由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
当滑动变阻器的滑片在最右端时，滑动变阻器接入电路的阻值为20Ω，
因串联电路中各处电流都相等，所以由I=UR可得，电压表V1和V2的示数之比：U1U2=IR1IR2=R1R2=5Ω20Ω=14；
当滑动变阻器的滑片P在中点时，电流表的示数：I′=UR1+12R2=15V5Ω+12×20Ω=1A。
故答案为：1：4；1。
由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
根据串联电路电流特点和欧姆定律可两电压表示数之比；当滑动变阻器的滑片P在中点时，根据串联电路电阻规律求出电路的总电阻，再利用欧姆定律求出电流表的示数。
本题考查了串联电路的特点和欧姆定律的应用，属于基础题。
22.【答案】C2.313.8414012
【解析】解：(1)三个规格为“6V 3W”“6V4.8W”“6V 6W”的小灯泡，由灯泡的铭牌可知，3个灯泡的额定电压均为6V，
将A、B、C并联接在6V电源两端时，因并联电路中各支路两端的电压相等，每个灯泡两端的电压和额定电压相等，则三个灯泡都正常发光，其实际功率等于额定功率，灯泡的亮度由灯泡的实际功率决定，所以三个灯泡中额定功率最大的灯泡最亮，即C小灯泡最亮；
由P=UI可得，3个灯泡的额定电流分别为：
IA=PAU=3W6V=0.5A，
IB=PBU=4.8W6V=0.8A，
IC=PCU=6W6V=1A，
并联电路干路电流等于各支路电流之和，所以干路电流：I=IA+IB+IC=0.5A+0.8A+1A=2.3A，
三个小灯泡消耗的总电功率：
；
经过5min，三个小灯泡消耗的总电能为：W=Pt=13.8W×5×60s=4140J；
“6V 3W”小灯泡正常发光时的电阻是：RA=U2PA=(6V)23W=12Ω。
故答案为：C；2.3；13.8；4140；12。
由灯泡的铭牌可知，3个灯泡的额定电压均为6V；将A、B、C并联接在6V电源两端时，每个灯泡两端的电压和额定电压相等，则三个灯泡都正常发光，灯泡的亮度由灯泡的功率决定；根据并联电路的电流特点和公式P=UI可得干路电流；因三个灯泡都正常发光，则总功率等于各灯泡的额定功率之和；根据电功公式计算经过5min，三个小灯泡消耗的总电能；根据电功率公式的变形公式计算“6V 3W”小灯泡正常发光时的电阻。
本题考查并联电路特点、电功率公式和电功公式的灵活运用，知道用电器两端的实际电压等于额定电压时，实际功率等于额定功率。
23.【答案】11000.0123601362.5
【解析】解：
(1)由电能表参数可知，电能表正常工作时的电压为220V，允许通过的最大电流为5A，
他家同时使用用电器的最大总功率：
；
(2)电能表转盘转了48转，则微波炉消耗的电能：W=48r4000r/(kW⋅h)=0.012kW⋅h，
所用时间t=2min=130h，
微波炉的电功率：P=Wt=0.012kW130h=0.36kW=360W。
(3)读图可知，此时电能表的示数为1362.5kW⋅h，说明到目前为止，小明家已消耗1362.5kW⋅h的电能；
故答案为：1100； 0.012；360；1362.5。
(1)由参数可知，电能表正常工作时的电压和平时允许通过的最大电流，根据P=UI求出他家同时使用用电器的最大总功率；
(2)由电能表铭牌可知，电路中每消耗1kW⋅h的电能，电能表转盘转过4000转，根据电能表转盘转过的圈数可以求出微波炉消耗的电能；然后根据P=Wt求出微波炉的电功率。
(3)电能表是用来测量消耗电能多少的仪表，在读数时注意最后一位是小数位。
本题考主要查电功率的计算，关键是公式及其变形的灵活运用，重点是理解电能表各个参数的物理意义，解题过程中还要注意单位的换算。
24.【答案】冷 1000 1040
【解析】解：当开关处于位置1、2时，电路不通，所以水龙头放出的是冷水，
当开关处于位置2、3时，只有电阻R1接入电路，此时电路电阻最大，根据P=U2R可知此时功率最小，故此时放出的是温水，
当开关处于位置3、4时，R1、R2并联接入电路，此时电路电阻最小，根据P=U2R可知此时功率最大，故此时放出的是热水；
水龙头出温水时的电功率是：P1=U2R1=(220V)248.4Ω=1000W；
电热丝R2的功率为：P2=U2R2=(220V)21210Ω=40W，
电路总功率等于各部分功率之和，所以水龙头出热水时的电功率是：P=P1+P2=40W+1000W=1040W。
故答案为：冷；1000；1040。
根据开关位置的改变，判断出电路的连接情况，然后根据P=UI=U2R判断功率的大小，由此可知水的挡位；进一步计电热丝算R1、R2的电功率，确定水龙头出温水和出热水时的电功率。
本题考查电路分析、电功率公式的应用，结合实际电路分析用电器的状态是解答此题的关键。
25.【答案】电流表示数的大小 C D 长度
【解析】解：(1)实验中，通过观察电流表的示数可以判断导体的电阻的大小，运用了转换法。
(2)探究电阻的大小与横截面积的关系，运用控制变量法，要控制导体的材料和长度一定，横截面积不同，故选取CD导体进行实验。
(3)选取BD导体进行实验时，导体的材料、横截面积相同，长度不同，探究的是导体的电阻与导体的长度的关系。
故答案为：(1)电流表示数的大小；(2)C；D；(3)长度。
(1)电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小；
(2)(3)影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变。
探究影响电阻大小的因素采用了控制变量法的思想，电阻大小的变化是通过电流表的示数变化体现的，这里采用了转换法的思想。
26.【答案】解：
灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：
【解析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
27.【答案】质量 控制变量法 小于 比热容
【解析】解：(1)根据比较不同物质吸热能力的2种方法，要控制不同物质的质量相同，故在两烧杯中分别装入初温度相同且质量相等的煤油和水，这用到了控制变量法；
(2)由图像可知，水和煤油对比，加热相同时间，水和煤油在吸收相同的热量，水的温度变化小于煤油的温度变化，根据比较吸热能力的第2种方法，水吸热本能力强，物理学中用比热容来反映物质的吸热能力。
故答案为：(1)质量； 控制变量法； (2)小于； 比热容。
(1)比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(2)根据比较吸热能力的第2种方法得出水吸热能力强；物理学中用比热容来反映物质的吸热能力。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
28.【答案】小灯泡短路 左 0.65小灯泡的亮度是由实际功率决定的 21010.10.31010.3
【解析】解：(1)灯的额定电压为2.5V，所以电压表选用大量程与灯泡并联，滑动变阻器一上一下的串联在电路中，根据闭合开关前，滑动变阻器的滑片应放置在最右端知，滑动变阻器解左下接线柱，如下图所示：
(2)由上分析，闭合开关，电流表有示数，灯泡不亮，电路可能短路；电压表无示数，说明与电压表并联的小灯泡发生短路；
(3)灯在额定电压下正常发光，电压表示数为2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左端移动，直到电压表示数为额定电压；
(4)当小灯泡两端电压达到额定电压时，电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，则小灯泡的额定电流是0.26A，额定功率是：
P=UI=2.5V×0.26A=0.65W；
(5)由表格数据知随着电压的增大，电流也增大，根据P=UI知灯泡的实际功率也增大，灯泡的亮度逐渐增加，所以可以得出小灯泡的亮度是由实际功率决定的；
(6)由图丙知第1次的电压为2V，由图丙知电流表的示数为0.3A，
根据I=UR知三次的电阻分别为：
R1=U1I1=2V0.20A=10Ω；
R2=U2I2=3V0.3A=10Ω，
R3=U3I3=6V0.58A≈10.3Ω，
电阻Rx的平均值为：
R=R1+R2+R33=10Ω+10Ω+10.3Ω3=10.1Ω。
如下表所示：
电压Ux/V
电流Ix/A
电阻Rx/Ω
电阻Rx的平均值/Ω
1
2
0.20
10
10.1
2
3
0.3
10
3
6
0.58
10.3
故答案为：(1)见上图；(2)小灯泡短路；(3)左；(4)0.65；(5)小灯泡的亮度是由实际功率决定的；
(6)见上表。
(1)闭合开关前，滑动变阻器的滑片P应处于阻值最大处，滑动变阻器一上一下的串联在电路中，电压表与小灯泡并联且注意正负接线柱的接法；
(2)电流表有示数，灯泡不亮，电路可能短路；电压表无示数，说明与电压表并联的灯发生短路；灯的额定电压为3V，测量灯的额定功率时，要分别测量低于、等于和略高于额定电压的功率，据此确定电压表选用大量程与灯并联；
(3)灯在额定电压下正常发光，根据图中电压表小量程读数，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确滑片移动的方向；
(4)根据电流表选用小量程确定分度值读数，根据P=UI得出灯的功率；
(5)小灯泡的亮度由实际功率决定的；
(6)根据电流表和电压表的量程和分度值读出电表的示数，根据欧姆定律算出每次的电阻，多次测量求平均值可以减小误差。
本题测量小灯泡的电功率实验，考查注意事项、电路连接、故障分析、电流表读数、功率计算和欧姆定律的运用。
29.【答案】解：完全消耗0.2m3天然气放出的热量：Q=Vq=0.2m3×3.6×107J/m3=7.2×106J；
根据Q=cm△t可知，水的质量为：m=Qc△t=7.2×106J4.2×103J/(kg⋅℃)×(70℃−30℃)≈42.86kg。
答：天然气释放7.2×106J热量；最多能使42.86kg的水温度从30℃升高到70℃。
【解析】已知天然气的热值和体积，可利用公式Q=Vq计算0.2m3天然气完全燃烧放出的热量；
根据Q=cm△t求出水的质量。
本题考查了热量的计算，要注意温度升高了(△t)与升高到(末温)的区别。
30.【答案】解：(1)小灯泡的规格为6V，3W，所以小灯泡正常发光时的电阻：RL=UL2PL=(6V)23W=12Ω；
(2)当只闭合开关S1时，滑片P移动到最左端，滑动变阻器接入电路的电阻为0，电路为灯泡的简单电路，灯泡正常发光，所以灯泡两端电压为6V，此时灯泡两端电压即电源电压，
当滑片P在最左端位置不变，S1、S2都闭合时，灯泡和R1并联接入电路，电流表测干路电流，
并联电路各并联支路两端电压相等，此时通过灯泡的电流：IL=URL=6V12Ω=0.5A，
并联电路干路电流等于各支路电流之和，所以通过R1的电流：I1=I−IL=0.6A−0.5A=0.1A，
R1的阻值为：R1=UI1=6V0.1A=60Ω；
(3)因RL
答：(1)小灯泡L正常发光时的电阻为12Ω；
(2)R1的阻值为60Ω；
(3)通过开关S1、S2的通断，电路的最小电功率为0.3W。
【解析】(1)小灯泡的规格为6V，3W，由P=UI=U2R可计算小灯泡正常发光时的电阻；
(2)当只闭合开关S1时，滑片P移动到最左端，滑动变阻器接入电路的电阻为0，电路为灯泡的简单电路，灯泡正常发光，所以灯泡两端电压为6V，此时灯泡两端电压即电源电压，当滑片P在最左端位置不变，S1、S2都闭合时，灯泡和R1并联接入电路，电流表测干路电流，根据并联电路特点结合欧姆定律可计算R1的阻值；
(3)因RL
2020-2021学年河北省保定市雄县九年级（上）期末物理试卷
1. 下列关于扩散现象说法正确的是( )
A. 马路上尘土飞扬是一种扩散现象
B. 小明闻到了厨房里飘出的菜香是一种扩散现象
C. 温度对于扩散没有影响
D. 红墨水在冷水中比在热水中扩散的快
2. 下列哪个现象是通过“热传递”的方式来改变物体内能的( )
A. 钻木取火 B. 双手摩擦发热
C. 用气筒给自行车打气后气管变热 D. 把一壶水放在燃气炉上烧开
3. 关于内能下列说法正确的是( )
A. 内能高的物体温度一定高 B. 内能与物体的质量无关
C. 机械能大的物体内能不一定大 D. 物体吸收热量其内能不一定变大
4. 我们用水作为冬天暖气中的工作物质，这是因为( )
A. 水的比热容大 B. 水的密度大
C. 水是我们平时最容易取得的物质 D. 水的沸点高
5. 以下机械不属于热机的是( )
A. 蒸汽轮机 B. 喷气式飞机 C. 摩托车发动机 D. 电动自行车
6. 下列四幅图中，哪一个是做功冲程( )
A. B. C. D.
7. 关于热机的效率，下列说法正确的是( )
A. 效率高的热机燃料的利用率低
B. 效率高的热机功率一定大
C. 效率高的热机功率一定小
D. 在做了相同的功时，效率高的热机消耗燃料少
8. 现在华北地区广大的农村正在进行“煤改气”活动，将人们以前习惯以煤作为取暖燃料，改为用“天然气”为燃料。除了环保因素外，还由于天然气比煤炭( )
A. 比热容大 B. 热值高 C. 密度小 D. 熔点低
9. 如图所示为四个用细线悬挂的泡沫塑料小球之间相互作用的情况，D球带负电，另外三个球带电情况正确的是( )
A. A 球一定带负电 B. B球一定带负电
C. C球可能带负电 D. B、C一定带同种电荷
10. 光控开关S1是当外界亮度低于一定值后自动闭合，声控开关S2是当有人走动发出声音时才自动导通。若想将这两个开关安装在楼道中，并要求当楼道比较黑暗同时有人通过时才接通电路。则下列哪个电路图符合要求( )
A. B.
C. D.
11. 关于如图所示的电路图，下列说法正确的是( )
A. 只S1闭合，电压表测量的是L1的电压
B. 只S2闭合，电压表测量的是L1的电压
C. 只S3闭合，电压表示数不为零
D. S1、S2、S3都闭合，电压表的示数等于电源电压
12. 如图所示的电路，闭合开关S后，灯泡L1、L2都不发光，电流表示数为零，电压表有读数，若电路中只有一处故障，则可能是( )
A. 电源没电了 B. 灯泡L2短路了
C. 灯泡L1灯丝断了 D. 电流表断路
13. 下列做法中符合安全用电要求的是( )
A. 可以在高压线附近放风筝
B. 更换灯泡、挪动电器前，要先断开电源开关
C. 可以用湿抹布擦插座
D. 发现有人触电，应立即用手将人拉开
14. 如图所示，甲、乙是站在地面上，丙、丁是站在干燥的木凳上，会发生触电事故的是( )
A. 甲、乙 B. 丙、丁 C. 乙、丁 D. 甲、丁
15. 如图是一个试电笔，下列说法正确的是( )
A. 人手不能接触试电笔上的任何金属部分
B. 人手可以接触试电笔上的任何金属部分
C. 人用试电笔检查电路时，若氖管发光说明有电流流过人体
D. 氖管发光说明电路断路
16. AB和BC是两个有同种金属材料制成的圆柱体，他们的长度相同，但横截面积不同，把这两个金属体如图所示紧密连接在一起，并让电流从A端流入金属体，从C端流出金属体。则( )
A. AB段金属体的电阻值大 B. BC段金属体的电阻值大
C. 流过AB电流大于流过BC的电流 D. AB两端电压等于BC两端电压
17. 压力传感器(PressureTransducer)是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。如图所示是测量压力的基本原理图，其中弹簧上端和滑动变阻器滑片固定一起，压力大小可通过电压表示数来显示。当压力F越大时。则下列说法正确的是( )
A. 滑动变阻器接入电路中的电阻变大，电压表的示数变小
B. 滑动变阻器接入电路中的电阻变小，电压表的示数变小
C. 滑动变阻器接入电路中的电阻变大，电压表的示数变大
D. 滑动变阻器接入电路中的电阻变小，电压表的示数变大
18. 温度一定的情况下，下列说法正确的是( )
A. 一个5Ω的电阻加在其两端的电压越大，这个电阻的阻值越大
B. 一个5Ω的电阻通过它的电流越小，这个电阻的阻值越小
C. 一个5Ω的电阻与加在其两端的电压，以及通过它的电流有关
D. 一个5Ω的电阻其两端的电压与通过其电流的比值不变
19. 小明探究电流通过导体产生热量与哪些因素有关的实验装置如图所示。其中两个密闭容器中都有一段电阻丝。两容器中的电阻丝串联起来接到电源两端。下列说法正确的是( )
A. 此时探究的是电阻丝产生的热量与电流的关系
B. 此时探究的是电阻丝产生的热量与电阻的关系
C. 以空气作为加热物质的原因是因为空气受热后体积变化明显
D. 以空气作为加热物质的原因是空气的比热容大
20. 定值电阻R1、R2、R3组成的电路如图所示，下列说法正确的是( )
A. 开始只闭合S1、S3，然后再闭合S2，电压表的示数不变，电流表的示数变大
B. 开始只闭合S1、S3，然后再闭合S2，电压表的示数变大、电流表的示数变小
C. 开始只闭合S1、S3，然后断开S3，此时电路的总功率变小
D. 开始只闭合S1、S3，然后断开S3，此时电路的总功率变大
21. 如图所示电路，电源两端电压U=15V保持不变。电阻R1=5Ω，滑动变阻器R2铭牌上标有“20Ω1A”的字样。电压表和电流表的量程都能满足要求。当S闭合，滑动变阻器的滑片P在最右端时，电压表V1和V2的示数比为______ 。当滑动变阻器的滑片P在中点时，电流表的示数为______ A。
22. 三个规格为“6V 3W”“6V4.8W”“6V 6W”的小灯泡A、B、C，三个小灯泡的电流与电压关系如图所示。若它们并联接在6V电源两端，A、B、C三个小灯泡______ 小灯泡最亮，此并联电路的总电流为______ A。此时电路的实际总功率是______ W。经过5min，三个小灯泡消耗的总电能为______ J。“6V 3W”小灯泡正常发光时的电阻是______ Ω。
23. 如图所示，这是小明家的电能表，他家同时使用的用电器总功率不能超过______ W。小明将家中其他用电器关闭，只让微波炉单独工作，观察到2min电能表的转盘刚好转了48转。微波炉在这段时间内消耗的电能为______ kW⋅h，微波炉的实际功率是______ W，此时电能表上的数字表明，小明家到此时共消耗______ kW⋅h的电能。
24. 如图是某款电热水龙头的电路原理图。R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。如图所示此时水龙头放出的是______ (选填“冷”“温”或“热”)水。若R1=48.4Ω，R2=1210Ω，此水龙头出温水时的电功率是______ W。此水龙头出热水时的电功率是______ W。
25. 如图所示是探究影响导体电阻大小因素的实验电路。表中给出了可供选择的4种导体，分别用A、B、C、D四个字母表示。
导体代号
长度L/m
横截面积S/mm2
材料
A
0.6
0.5
锰铜
B
1.0
0.5
镍铬
C
0.6
1.0
镍铬
D
0.6
0.5
镍铬
(1)实验中，我们是通过观察______ 来比较电阻的大小。
(2)通过比较导体______ 和______ ，可探究电阻的大小与横截面积的关系。
(3)通过比较导体B和D，可探究电阻的大小与______ 的关系。
26. 请你用笔画线将下面的三孔插座和电灯连入家庭电路中。
27. 小明利用两套完全相同的实验仪器来探究水和煤油的吸热能力。
(1)分别向两个相同的烧杯中加入______ 相等的水和煤油。这里用到的实验方法是______ 。
(2)小明作出了水和煤油的温度随加热时间变化的图像(如图乙所示)，由图像可知水和煤油在吸收相同热量后，水的温度变化______ (选填“大于”“小于”或“等于”)煤油的温度变化。为了描述这个物理特性，我们引人了一个物理概念-- ______ 。
28. 小明用如图甲所示的器材，测量标有“2.5V”字样小灯泡的额定功率，电源电压不变。
(1)请你用笔画线将电路图甲补充完整(要求：闭合开关前，滑动变阻器的滑片应放置在最右端)。
(2)小明闭合开关，发现电流表有示数，但电压表没有示数，并且小灯泡不亮，你判断故障原因是：______ 。
(3)小明排除电路故障后，移动滑动变阻器滑片P后电压表读数为2V，欲测量小灯泡的额定功率，此时应该向______ 移动滑动变阻器的滑片P。
(4)当小灯泡上的电压达到额定电压时，电流表的示数如图乙所示。小灯泡的额定功率为______ W。
(5)小明将其实验数据整理在了表一中，通过表格中的这些数据，请你说出其中一条规律：______ 。
表一
电压表示数(V)
1
1.5
2
2.5
2.8
电流表示数(A)
0.12
0.16
0.2
0.3
小灯泡亮度
很暗
暗
较亮
亮
很亮
(6)小红同学将小明电路中的小灯泡换为定值电阻，并利用此电路测量其阻值。表二是他设计的记录数据的表格，这个表格以及表格中的数据还不完整，根据图丙、丁请你帮助他补充完整。(计算电阻时，精确到0.1Ω)
表二
电压Ux/V
电流Ix/A
电阻Rx/Ω
电阻Rx的平均值/Ω
1
______
0.20
______
______
2
3
______
______
3
6
0.58
______
29. 天然气是一种清洁高效能源，我们国家正在大面积的推广使用。那么完全燃烧0.2m3的天然气释放多少热量，这些热量最多能使多少千克的水温度从30℃升高到70℃。[已知：天然气的热值为3.6×107J/m3，水的比热容为4.2×103J/(kg⋅℃)，假设热量全部被水吸收]
30. 如图所示的电路图，当只闭合开关S1时，并将滑动变阻器(60Ω1A)的滑片P移动到最左端时，通过观察电压表示数，判断小灯泡L(6V3W)正常发光。当滑片P在最左端位置不变，S1、S2都闭合时，电流表的示数为0.6A。求：
(1)小灯泡L正常发光时的电阻。
(2)R1的阻值。
(3)通过开关S1、S2的通断，求电路的最小电功率。
答案和解析
1.【答案】B
【解析】解：A、尘土飞扬是尘土颗粒的运动，不是分子运动，不属于扩散现象，故A错误；
B、分子在永不停息地做无规则运动，所以小明闻到厨房里飘出饭菜的香味，是饭菜分子运动的结果，属于扩散现象，故B正确；
CD、温度越高，分子无规则运动速度越快，扩散现象越明显，因此红墨水在冷水中比在热水中扩散的慢，故CD错误。
故选：B。
(1)不同的物质在相互接触时，彼此进入对方的现象叫做扩散，这一现象说明一切物体的分子都在不停地做无规则运动。
(2)分子无规则运动与温度有关，温度越高，分子无规则运动速度越快。
本题考查学生对分子动理论的掌握，需要利用生活经验来进行解释。
2.【答案】D
【解析】解：
A、钻木取火是摩擦生热，属于做功改变物体的内能，故A不符合题意。
B、双手摩擦发热，属于做功改变物体的内能，故B不符合题意。
C、用气筒给自行车打气后气管变热，是通过做功的方法改变物体的内能，故C不符合题意。
D、把一壶水放在燃气炉上烧开，属于热传递改变物体的内能，故D符合题意。
故选：D。
改变物体内能有两种方式：做功和热传递。做功主要有摩擦生热和压缩气体做功，做功实质是能量的转化，热传递实质是内能从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分。
本题考查了改变物体内能的两种方式，做功和热传递都可以改变物体的内能，在效果上是等效的，但其实质不同。
3.【答案】CD
【解析】解：AB、内能大小跟物体的质量、状态、温度有关，内能大的物体温度不一定高；故AB错误；
C、内能和机械能是不同形式的能，内能的研究对象是分子，机械能的研究对象是物体，所以机械能大的物体内能不一定大；故C正确；
D、做功和热传递都可以改变物体的内能，物体吸收热量同时对外做功，则其内能不一定增加；D正确。
故选：CD。
(1)内能是指物体内部所有分子做无规则运动所具有的动能和分子势能的总和，一切物体都有内能；
(2)内能大小跟物体的质量、状态、温度有关。
(3)做功和热传递都可以改变物体的内能。
本题考查了对内能的理解和掌握，正确理解内能的概念和影响内能大小的因素是解题的关键。
4.【答案】A
【解析】解：
因为水的比热容大，同样质量的水和其它物质比较，降低相同的温度时，水放出的热量多，故冬季供暖的暖气用水做工作物质；故A符合题意，BCD不符合题意。
故选：A。
水的比热容大，说明相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多。
本题考查了水比热容大的应用，主要考查学生对所学物理知识的应用能力。
5.【答案】D
【解析】解：ABC、蒸气轮机、喷气发动机、摩托车发动机都是把内能转化成机械能的装置，属于热机，故ABC不合题意；
D、电动自行车是利用电动机工作的，将电能转化为机械能，不属于热机，故D符合题意。
故选：D。
热机是把内能转化成机械能的装置，分析各选项能量转化即可正确解题。
本题主要考查了对热机的理解，要知道不同的机器工作时的能量转化情况是判断的关键。
6.【答案】C
【解析】解：
A、进气门打开，排气门关闭，活塞向下运动，气缸容积增大，是吸气冲程，故A不符合题意；
B、两气门都关闭，活塞向上运动，气缸容积减小，是压缩冲程，故B不符合题意；
C、两气门都关闭，火花塞喷出电火花，活塞向下运动，气缸容积增大，是做功冲程，故C符合题意；
D、排气门打开，进气门关闭，活塞向上运动，气缸容积减小，是排气冲程，故D不符合题意。
故选：C。
在内燃机的四个冲程中，进气门和排气门均关闭的只有压缩冲程和做功冲程，而在压缩冲程中活塞向上运动，做功冲程中活塞向下运动；一个气门打开，另一个气门关闭的是吸气冲程和排气冲程，而在吸气冲程中活塞向下运动，排气冲程中活塞向上运动。
此题考查了对内燃机四个冲程的判断，要结合气门和活塞运动情况进行判断。
7.【答案】D
【解析】解：A、热机的效率越高，说明热机用来做有用功的能量与燃料完全燃烧产生的能量之比越大，则机器对燃料的利用率越高，故A正确；
B和C、热机做功越快，表示热机的功率越大，与效率无关，故BC错误；
D、当热机在做了相同的功时，热机的效率越高，则消耗的燃料越少；故D正确。
故选：D。
热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比；功率是表示物体做功快慢的物理量。
此题主要考查了热机的效率以及影响热机效率的因素，并且考查了热机效率与功率的区别。
8.【答案】B
【解析】解：燃料完全燃烧时，释放热量的多少取决于燃料的种类和质量。人们以前习惯以煤作为取暖燃料，改为用“天然气”为燃料，除了环保因素外，还由于天然气比煤炭热值高，故ACD错误，B正确。
故选：B。
热值只跟燃料的种类有关，与燃料的质量、是否完全燃烧、是否容易燃烧等无关；燃料完全燃烧时，释放热量的多少取决于燃料的种类和质量。
本题的解题关键是知道热值是燃料的一种特性，它只与燃料的种类有关。
9.【答案】D
【解析】解：由图可知，BC相互排斥，说明BC都是带电体，且带同种电荷；
已知D球带负电，且CD相互吸引，故C、B均带正电荷；
B带正电，AB相互吸引(且泡沫塑料球的质量很小)，所以A可能带负电荷，也可能不带电。
故选：D。
(1)电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
(2)带电体的基本性质：吸引轻小物体。当两个小球相互排斥时，两小球一定带同种电荷；当两个小球相互吸引时，两小球可能带异种电荷，也可能一个带电，另一个不带电。
本题考查了电荷间的相互作用规律，本题由BC相互排斥，知道BC带同种电荷是解题的突破口。并注意两小球吸引时，两小球可能带异种电荷，也可能一个带电，一个不带电。
10.【答案】B
【解析】解：由题意，要求当楼道比较黑暗同时有人通过时才接通电路，即光控开关和声控开关同时闭合时灯才发光，其中任一个开关闭合都不能使灯发光，故两灯应串联后再控制灯，只有B正确，ACD错误。
故选：B。
根据要当楼道比较黑暗同时有人通过时才接通电路确定两开关的连接，结合四个图示分析。
本题考查根据要求设计电路，关键是根据要求确定两开关的连接。
11.【答案】A
【解析】解：
A、只S1闭合，该电路为串联电路，电压表测量的是L1的电压，故A正确；
B、只S2闭合，该电路为串联电路，电压表测量的是L2的电压，故B错误；
C、只S3闭合，电路为L1的简单电路，电压表没有接入电路中，示数为零，故C错误；
D、S1、S2、S3都闭合，电源短路，电压表的示数等于0，故D错误。
故选：A。
电压表应并联在电路中；根据开关的闭合情况判定电路的连接方式和电压表的作用。
本题考查了电路的辨别和电压表的作用，属于基础知识，要掌握。
12.【答案】C
【解析】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡L1两端的电压；当闭合开关后，两只灯泡都不亮，并且电流表无示数，说明电路发生了断路，而电压表有示数，说明电压表能与电源相通，故是灯泡L1断路。
故选：C。
闭合开关后，发现小灯泡不亮，电流表无示数，电压表的示数接近电源电压，说明电路中几乎无电流，电压表能与电源相通，故是灯泡L1处断路了。
用电压表判断故障时，若电压表有读数，可能是所并联的地方开路或其他地方短路了，若电压表没有读数，则可能是所并联的地方短路或其他地方开路了。
13.【答案】B
【解析】解：
A、高压输电线的电压很高，若在高压线附近放风筝，可能会发生高压触电事故，故A错误；
B、搬动电器、更换灯泡时容易碰到金属部分，切断电源可以保证金属部分不带电，故B正确；
C、生活用水是导体，用湿抹布擦插座容易发生触电，故C错误；
D、发现有人触电，应当先断开电源，不能用手将人拉开，否则施救者也会触电，故D错误。
故选：B。
(1)在高压输电线旁，易发生高压电弧触电和跨步电压触电；
(2)更换灯泡、移动用电器之前必须断开开关，防止发生触电事故；
(3)生活用水是导体；
(4)发现有人触电，应当先断开电源。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
14.【答案】D
【解析】解：人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，
图甲、丁中都能构成闭合的电路，即有电流流过人体，会触电；
图乙中双手接触的是零线，零线不带电，没有电流流过人体，不会发生触电；
图丙中站在干燥的木凳上，没有构成闭合的电路，没有电流流过人体，不会发生触电；
故选：D。
家庭电路中的触电事故，都是人直接或间接接触火线引起的；触电有两种：①当人体的不同部位分别接触火线和零线时，②站在地上，身体的某一部位与火线接触，据此分析。
本题考查了常见触电的两种类型。我们要牢记安全用电的原则：不接触低压带电体，不靠近高压带电体。
15.【答案】C
【解析】解：AB、使用试电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，不能接触笔尖金属体(若接触则会触电)，故AB错误；
C、在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，故C正确；
D、氖管发光，说明此时测电笔和火线接触，电路断路氖管不发光，故D错误。
故选：C。
(1)使用试电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光；
(2)试电笔的内部有一个阻值很大的电阻，当人接触试电笔的笔尾金属体，人和测电笔是串联在电路中，如果两者串联在零线和大地之间，加在两者之间的电压是0V，氖管不发光；
(4)用测电笔接触火线，氖管发光，用测电笔接触零线，氖管不发光。测电笔被短路时，测电笔的氖管不发光。
本题考查试电笔的使用，难度不大。
16.【答案】A
【解析】解：两圆柱体串联，所以IAB=IBC，故C错误；
又因两圆柱体的材料相同，长度相同，SAB
由I=UR的变形公式U=IR可得，两导体的电流相等，RAB>RBC，所以UAB>UBC，故D错误。
故选：A。
(1)根据串联电路中的电流规律判断通过圆柱体电流关系；
(2)根据影响电阻大小的因素，判断出两圆柱体的电阻大小，然后根据欧姆定律可判断出它们两端电压的大小。
本题考查串联电路的电流规律及影响电阻大小的因素，同时也检测了同学们对于欧姆定律的应用情况，熟记电阻大小与导体的长度成正比与导体的横截面积成反比的关系、并能利用欧姆定律做定性的分析是解决该题的关键。
17.【答案】C
【解析】解：由电路图可知，电阻R0与滑动变阻器R串联，电压表测滑动变阻器两端的电压；由图可知，压力F增大时，滑动变阻器接入电路的电阻变大；由串联分压的规律可知，滑动变阻器的分压变大，即电压表示数增大，故C正确，ABD错误。
故选：C。
由电路图可知，电阻R0与滑动变阻器R串联，电压表测滑动变阻器两端的电压，根据滑片的移动移动方向判断滑动变阻器接入电路的阻值如何变化，根据串联电路特点判断电压表示数如何变化。
本题考查了学生对滑动变阻器的变阻原理、欧姆定律的掌握和运用，分析电路图，确认电路的连接方式是突破口，确认电压表的测量对象是关键。
18.【答案】D
【解析】解：ABC.导体的电阻与导体的材料、长度、粗细及温度有关，与两端的电压和通过电流无关，故ABC错误；
D.对于同一个定值电阻，电阻一定，导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变，故D正确。
故选：D。
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积有关，与两端的电压和通过电流无关，R=UI这个导出公式只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值。
本题考查了学生对欧姆定律的理解和影响电阻大小因素的掌握，要注意导体的电阻与两端的电压和通过的电流无关，公式R=UI只是计算电阻的一种方法。
19.【答案】BC
【解析】解：
AB、实验中，右侧电阻丝与另一电阻丝串联，故左右空气盒中电阻丝的电流和通电时间相同，电阻不同，所以探究的是导体产生的热量与电阻的关系，故A错误，B正确；
CD、以空气作为加热物质的原因是因为空气的比热容较小，受热后温度变化明显，体积膨胀明显，故C正确，D错误。
故选：BC。
(1)由电路图可知两电阻串联，根据串联电路的电流特点可知通过它们的电流关系；
(2)空气的比热容较小，在其他条件相同时，吸收相同的热量，空气的温度升的高，体积膨胀明显。
本题考查了学生对焦耳定律、串联电路的电流关系以及控制变量法和转换法的了解和掌握，突出运用知识解决实际问题的能力，综合性强。
20.【答案】AC
【解析】解：开始只闭合S1、S3时，电路为R1的简单电路，电流表测量电路中的电流，电压表测量电源的电压；然后再闭合S2，该电路为并联电路，R1和R2并联在电路中，电流表测量干路中的电流，电压表测量电源的电压；
AB、由于电源电压不变，则电压表示数不变；闭合S2后，由于并联电路各支路互不影响，则通过R1的电流不变，根据并联电路的电流特点可知，干路中的电流变大，即电流表示数变大，故A正确，B错误；
CD、开始只闭合S1、S3，然后断开S3，该电路为串联电路，R1和R3串联在电路中，电路的总电阻变大，根据P=U2R可知，电路的总功率变小，故C正确，D错误。
故选：AC。
(1)开始只闭合S1、S3时，电路为R1的简单电路，电流表测量电路中的电流，电压表测量电源的电压；然后再闭合S2，该电路为并联电路，R1和R2并联在电路中，电流表测量干路中的电流，电压表测量电源的电压；根据电源电压判定电路中电压表示数的变化；根据并联电路的电流关系判定电流表示数的变化；
(2)开始只闭合S1、S3，然后断开S3，该电路为串联电路，R1和R3串联在电路中；根据P=U2R判定总功率的变化。
本题考查了串并联电路的特点和欧姆定律和电功率公式的应用，分清开关闭合、断开时电路的连接方式是关键。
21.【答案】1：4 1
【解析】解：(1)由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
当滑动变阻器的滑片在最右端时，滑动变阻器接入电路的阻值为20Ω，
因串联电路中各处电流都相等，所以由I=UR可得，电压表V1和V2的示数之比：U1U2=IR1IR2=R1R2=5Ω20Ω=14；
当滑动变阻器的滑片P在中点时，电流表的示数：I′=UR1+12R2=15V5Ω+12×20Ω=1A。
故答案为：1：4；1。
由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
根据串联电路电流特点和欧姆定律可两电压表示数之比；当滑动变阻器的滑片P在中点时，根据串联电路电阻规律求出电路的总电阻，再利用欧姆定律求出电流表的示数。
本题考查了串联电路的特点和欧姆定律的应用，属于基础题。
22.【答案】C2.313.8414012
【解析】解：(1)三个规格为“6V 3W”“6V4.8W”“6V 6W”的小灯泡，由灯泡的铭牌可知，3个灯泡的额定电压均为6V，
将A、B、C并联接在6V电源两端时，因并联电路中各支路两端的电压相等，每个灯泡两端的电压和额定电压相等，则三个灯泡都正常发光，其实际功率等于额定功率，灯泡的亮度由灯泡的实际功率决定，所以三个灯泡中额定功率最大的灯泡最亮，即C小灯泡最亮；
由P=UI可得，3个灯泡的额定电流分别为：
IA=PAU=3W6V=0.5A，
IB=PBU=4.8W6V=0.8A，
IC=PCU=6W6V=1A，
并联电路干路电流等于各支路电流之和，所以干路电流：I=IA+IB+IC=0.5A+0.8A+1A=2.3A，
三个小灯泡消耗的总电功率：
；
经过5min，三个小灯泡消耗的总电能为：W=Pt=13.8W×5×60s=4140J；
“6V 3W”小灯泡正常发光时的电阻是：RA=U2PA=(6V)23W=12Ω。
故答案为：C；2.3；13.8；4140；12。
由灯泡的铭牌可知，3个灯泡的额定电压均为6V；将A、B、C并联接在6V电源两端时，每个灯泡两端的电压和额定电压相等，则三个灯泡都正常发光，灯泡的亮度由灯泡的功率决定；根据并联电路的电流特点和公式P=UI可得干路电流；因三个灯泡都正常发光，则总功率等于各灯泡的额定功率之和；根据电功公式计算经过5min，三个小灯泡消耗的总电能；根据电功率公式的变形公式计算“6V 3W”小灯泡正常发光时的电阻。
本题考查并联电路特点、电功率公式和电功公式的灵活运用，知道用电器两端的实际电压等于额定电压时，实际功率等于额定功率。
23.【答案】11000.0123601362.5
【解析】解：
(1)由电能表参数可知，电能表正常工作时的电压为220V，允许通过的最大电流为5A，
他家同时使用用电器的最大总功率：
；
(2)电能表转盘转了48转，则微波炉消耗的电能：W=48r4000r/(kW⋅h)=0.012kW⋅h，
所用时间t=2min=130h，
微波炉的电功率：P=Wt=0.012kW130h=0.36kW=360W。
(3)读图可知，此时电能表的示数为1362.5kW⋅h，说明到目前为止，小明家已消耗1362.5kW⋅h的电能；
故答案为：1100； 0.012；360；1362.5。
(1)由参数可知，电能表正常工作时的电压和平时允许通过的最大电流，根据P=UI求出他家同时使用用电器的最大总功率；
(2)由电能表铭牌可知，电路中每消耗1kW⋅h的电能，电能表转盘转过4000转，根据电能表转盘转过的圈数可以求出微波炉消耗的电能；然后根据P=Wt求出微波炉的电功率。
(3)电能表是用来测量消耗电能多少的仪表，在读数时注意最后一位是小数位。
本题考主要查电功率的计算，关键是公式及其变形的灵活运用，重点是理解电能表各个参数的物理意义，解题过程中还要注意单位的换算。
24.【答案】冷 1000 1040
【解析】解：当开关处于位置1、2时，电路不通，所以水龙头放出的是冷水，
当开关处于位置2、3时，只有电阻R1接入电路，此时电路电阻最大，根据P=U2R可知此时功率最小，故此时放出的是温水，
当开关处于位置3、4时，R1、R2并联接入电路，此时电路电阻最小，根据P=U2R可知此时功率最大，故此时放出的是热水；
水龙头出温水时的电功率是：P1=U2R1=(220V)248.4Ω=1000W；
电热丝R2的功率为：P2=U2R2=(220V)21210Ω=40W，
电路总功率等于各部分功率之和，所以水龙头出热水时的电功率是：P=P1+P2=40W+1000W=1040W。
故答案为：冷；1000；1040。
根据开关位置的改变，判断出电路的连接情况，然后根据P=UI=U2R判断功率的大小，由此可知水的挡位；进一步计电热丝算R1、R2的电功率，确定水龙头出温水和出热水时的电功率。
本题考查电路分析、电功率公式的应用，结合实际电路分析用电器的状态是解答此题的关键。
25.【答案】电流表示数的大小 C D 长度
【解析】解：(1)实验中，通过观察电流表的示数可以判断导体的电阻的大小，运用了转换法。
(2)探究电阻的大小与横截面积的关系，运用控制变量法，要控制导体的材料和长度一定，横截面积不同，故选取CD导体进行实验。
(3)选取BD导体进行实验时，导体的材料、横截面积相同，长度不同，探究的是导体的电阻与导体的长度的关系。
故答案为：(1)电流表示数的大小；(2)C；D；(3)长度。
(1)电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小；
(2)(3)影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变。
探究影响电阻大小的因素采用了控制变量法的思想，电阻大小的变化是通过电流表的示数变化体现的，这里采用了转换法的思想。
26.【答案】解：
灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：
【解析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
27.【答案】质量 控制变量法 小于 比热容
【解析】解：(1)根据比较不同物质吸热能力的2种方法，要控制不同物质的质量相同，故在两烧杯中分别装入初温度相同且质量相等的煤油和水，这用到了控制变量法；
(2)由图像可知，水和煤油对比，加热相同时间，水和煤油在吸收相同的热量，水的温度变化小于煤油的温度变化，根据比较吸热能力的第2种方法，水吸热本能力强，物理学中用比热容来反映物质的吸热能力。
故答案为：(1)质量； 控制变量法； (2)小于； 比热容。
(1)比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(2)根据比较吸热能力的第2种方法得出水吸热能力强；物理学中用比热容来反映物质的吸热能力。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
28.【答案】小灯泡短路 左 0.65小灯泡的亮度是由实际功率决定的 21010.10.31010.3
【解析】解：(1)灯的额定电压为2.5V，所以电压表选用大量程与灯泡并联，滑动变阻器一上一下的串联在电路中，根据闭合开关前，滑动变阻器的滑片应放置在最右端知，滑动变阻器解左下接线柱，如下图所示：
(2)由上分析，闭合开关，电流表有示数，灯泡不亮，电路可能短路；电压表无示数，说明与电压表并联的小灯泡发生短路；
(3)灯在额定电压下正常发光，电压表示数为2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左端移动，直到电压表示数为额定电压；
(4)当小灯泡两端电压达到额定电压时，电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，则小灯泡的额定电流是0.26A，额定功率是：
P=UI=2.5V×0.26A=0.65W；
(5)由表格数据知随着电压的增大，电流也增大，根据P=UI知灯泡的实际功率也增大，灯泡的亮度逐渐增加，所以可以得出小灯泡的亮度是由实际功率决定的；
(6)由图丙知第1次的电压为2V，由图丙知电流表的示数为0.3A，
根据I=UR知三次的电阻分别为：
R1=U1I1=2V0.20A=10Ω；
R2=U2I2=3V0.3A=10Ω，
R3=U3I3=6V0.58A≈10.3Ω，
电阻Rx的平均值为：
R=R1+R2+R33=10Ω+10Ω+10.3Ω3=10.1Ω。
如下表所示：
电压Ux/V
电流Ix/A
电阻Rx/Ω
电阻Rx的平均值/Ω
1
2
0.20
10
10.1
2
3
0.3
10
3
6
0.58
10.3
故答案为：(1)见上图；(2)小灯泡短路；(3)左；(4)0.65；(5)小灯泡的亮度是由实际功率决定的；
(6)见上表。
(1)闭合开关前，滑动变阻器的滑片P应处于阻值最大处，滑动变阻器一上一下的串联在电路中，电压表与小灯泡并联且注意正负接线柱的接法；
(2)电流表有示数，灯泡不亮，电路可能短路；电压表无示数，说明与电压表并联的灯发生短路；灯的额定电压为3V，测量灯的额定功率时，要分别测量低于、等于和略高于额定电压的功率，据此确定电压表选用大量程与灯并联；
(3)灯在额定电压下正常发光，根据图中电压表小量程读数，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确滑片移动的方向；
(4)根据电流表选用小量程确定分度值读数，根据P=UI得出灯的功率；
(5)小灯泡的亮度由实际功率决定的；
(6)根据电流表和电压表的量程和分度值读出电表的示数，根据欧姆定律算出每次的电阻，多次测量求平均值可以减小误差。
本题测量小灯泡的电功率实验，考查注意事项、电路连接、故障分析、电流表读数、功率计算和欧姆定律的运用。
29.【答案】解：完全消耗0.2m3天然气放出的热量：Q=Vq=0.2m3×3.6×107J/m3=7.2×106J；
根据Q=cm△t可知，水的质量为：m=Qc△t=7.2×106J4.2×103J/(kg⋅℃)×(70℃−30℃)≈42.86kg。
答：天然气释放7.2×106J热量；最多能使42.86kg的水温度从30℃升高到70℃。
【解析】已知天然气的热值和体积，可利用公式Q=Vq计算0.2m3天然气完全燃烧放出的热量；
根据Q=cm△t求出水的质量。
本题考查了热量的计算，要注意温度升高了(△t)与升高到(末温)的区别。
30.【答案】解：(1)小灯泡的规格为6V，3W，所以小灯泡正常发光时的电阻：RL=UL2PL=(6V)23W=12Ω；
(2)当只闭合开关S1时，滑片P移动到最左端，滑动变阻器接入电路的电阻为0，电路为灯泡的简单电路，灯泡正常发光，所以灯泡两端电压为6V，此时灯泡两端电压即电源电压，
当滑片P在最左端位置不变，S1、S2都闭合时，灯泡和R1并联接入电路，电流表测干路电流，
并联电路各并联支路两端电压相等，此时通过灯泡的电流：IL=URL=6V12Ω=0.5A，
并联电路干路电流等于各支路电流之和，所以通过R1的电流：I1=I−IL=0.6A−0.5A=0.1A，
R1的阻值为：R1=UI1=6V0.1A=60Ω；
(3)因RL
答：(1)小灯泡L正常发光时的电阻为12Ω；
(2)R1的阻值为60Ω；
(3)通过开关S1、S2的通断，电路的最小电功率为0.3W。
【解析】(1)小灯泡的规格为6V，3W，由P=UI=U2R可计算小灯泡正常发光时的电阻；
(2)当只闭合开关S1时，滑片P移动到最左端，滑动变阻器接入电路的电阻为0，电路为灯泡的简单电路，灯泡正常发光，所以灯泡两端电压为6V，此时灯泡两端电压即电源电压，当滑片P在最左端位置不变，S1、S2都闭合时，灯泡和R1并联接入电路，电流表测干路电流，根据并联电路特点结合欧姆定律可计算R1的阻值；
(3)因RL
相关试卷
2022-2023学年河北省保定市雄县八年级（上）期末物理试卷（含答案解析）： 这是一份2022-2023学年河北省保定市雄县八年级（上）期末物理试卷（含答案解析），共19页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
2021-2022学年河北省保定市雄县八年级（上）期末物理模拟练习试卷（二）： 这是一份2021-2022学年河北省保定市雄县八年级（上）期末物理模拟练习试卷（二），共22页。试卷主要包含了5m/sB，【答案】B，5m，空气的密度为1，【答案】C，【答案】D等内容，欢迎下载使用。
2021-2022学年河北省保定市雄县八年级（上）期末物理模拟练习试卷（二） (1)： 这是一份2021-2022学年河北省保定市雄县八年级（上）期末物理模拟练习试卷（二） (1)，共22页。试卷主要包含了5m/sB，【答案】B，5m，空气的密度为1，【答案】C，【答案】D等内容，欢迎下载使用。
