2020-2021学年湖南省怀化市会同县九年级（上）期末物理试卷

这是一份2020-2021学年湖南省怀化市会同县九年级（上）期末物理试卷，共24页。

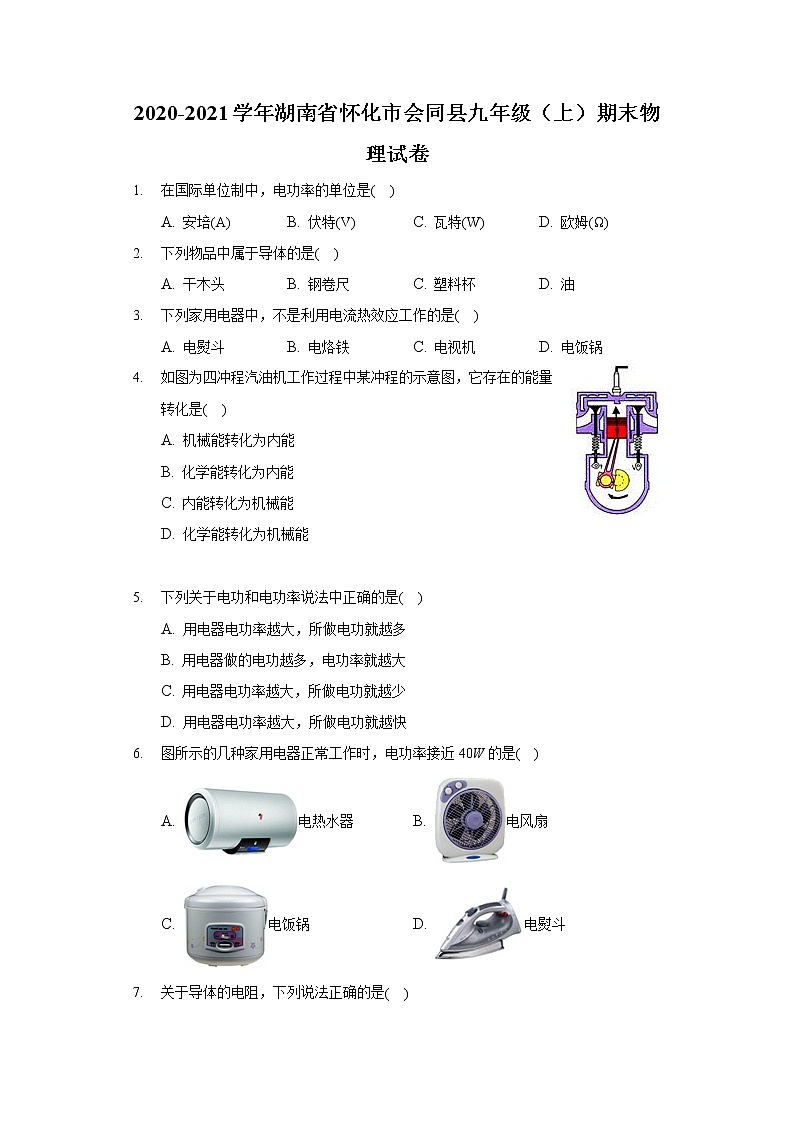

2020-2021学年湖南省怀化市会同县九年级（上）期末物理试卷
1. 在国际单位制中，电功率的单位是( )
A. 安培(A) B. 伏特(V) C. 瓦特(W) D. 欧姆(Ω)
2. 下列物品中属于导体的是( )
A. 干木头 B. 钢卷尺 C. 塑料杯 D. 油
3. 下列家用电器中，不是利用电流热效应工作的是( )
A. 电熨斗 B. 电烙铁 C. 电视机 D. 电饭锅
4. 如图为四冲程汽油机工作过程中某冲程的示意图，它存在的能量转化是( )
A. 机械能转化为内能
B. 化学能转化为内能
C. 内能转化为机械能
D. 化学能转化为机械能


5. 下列关于电功和电功率说法中正确的是( )
A. 用电器电功率越大，所做电功就越多
B. 用电器做的电功越多，电功率就越大
C. 用电器电功率越大，所做电功就越少
D. 用电器电功率越大，所做电功就越快
6. 图所示的几种家用电器正常工作时，电功率接近40W的是( )
A. 电热水器 B. 电风扇
C. 电饭锅 D. 电熨斗

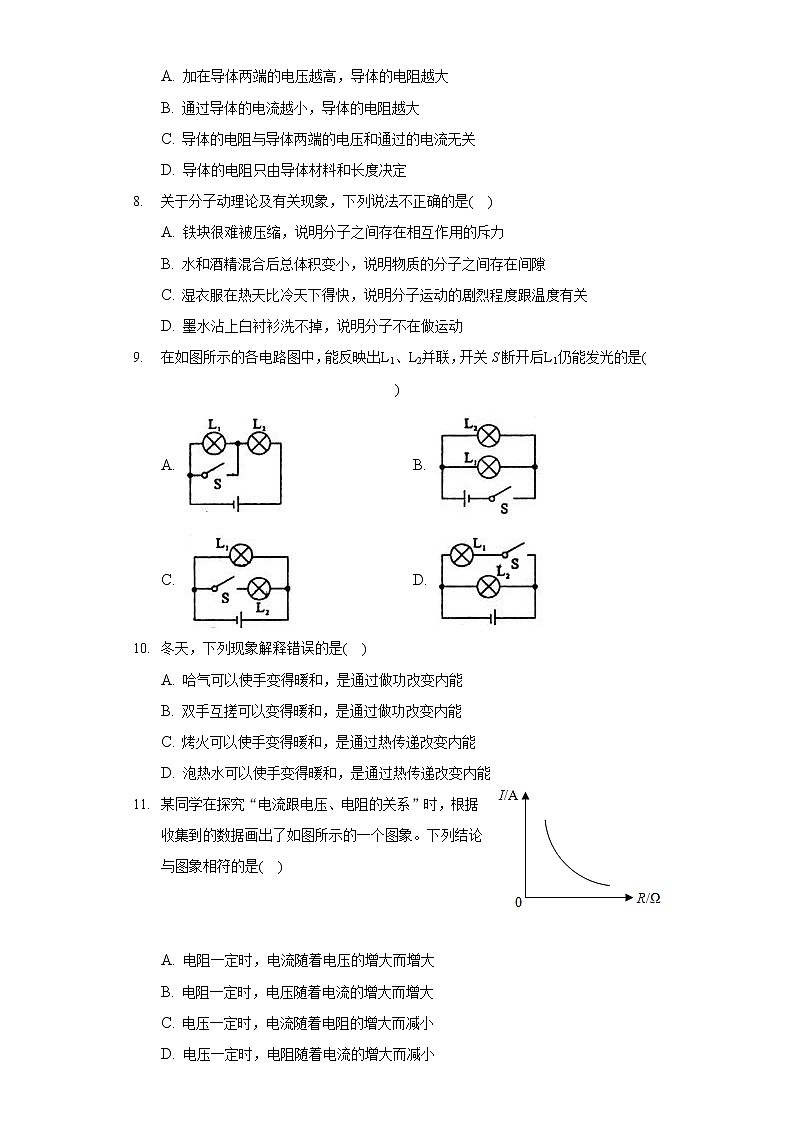

7. 关于导体的电阻，下列说法正确的是( )
A. 加在导体两端的电压越高，导体的电阻越大
B. 通过导体的电流越小，导体的电阻越大
C. 导体的电阻与导体两端的电压和通过的电流无关
D. 导体的电阻只由导体材料和长度决定
8. 关于分子动理论及有关现象，下列说法不正确的是( )
A. 铁块很难被压缩，说明分子之间存在相互作用的斥力
B. 水和酒精混合后总体积变小，说明物质的分子之间存在间隙
C. 湿衣服在热天比冷天下得快，说明分子运动的剧烈程度跟温度有关
D. 墨水沾上白衬衫洗不掉，说明分子不在做运动
9. 在如图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是( )
A. B.
C. D.
10. 冬天，下列现象解释错误的是( )
A. 哈气可以使手变得暖和，是通过做功改变内能
B. 双手互搓可以变得暖和，是通过做功改变内能
C. 烤火可以使手变得暖和，是通过热传递改变内能
D. 泡热水可以使手变得暖和，是通过热传递改变内能
11. 某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是( )


A. 电阻一定时，电流随着电压的增大而增大
B. 电阻一定时，电压随着电流的增大而增大
C. 电压一定时，电流随着电阻的增大而减小
D. 电压一定时，电阻随着电流的增大而减小

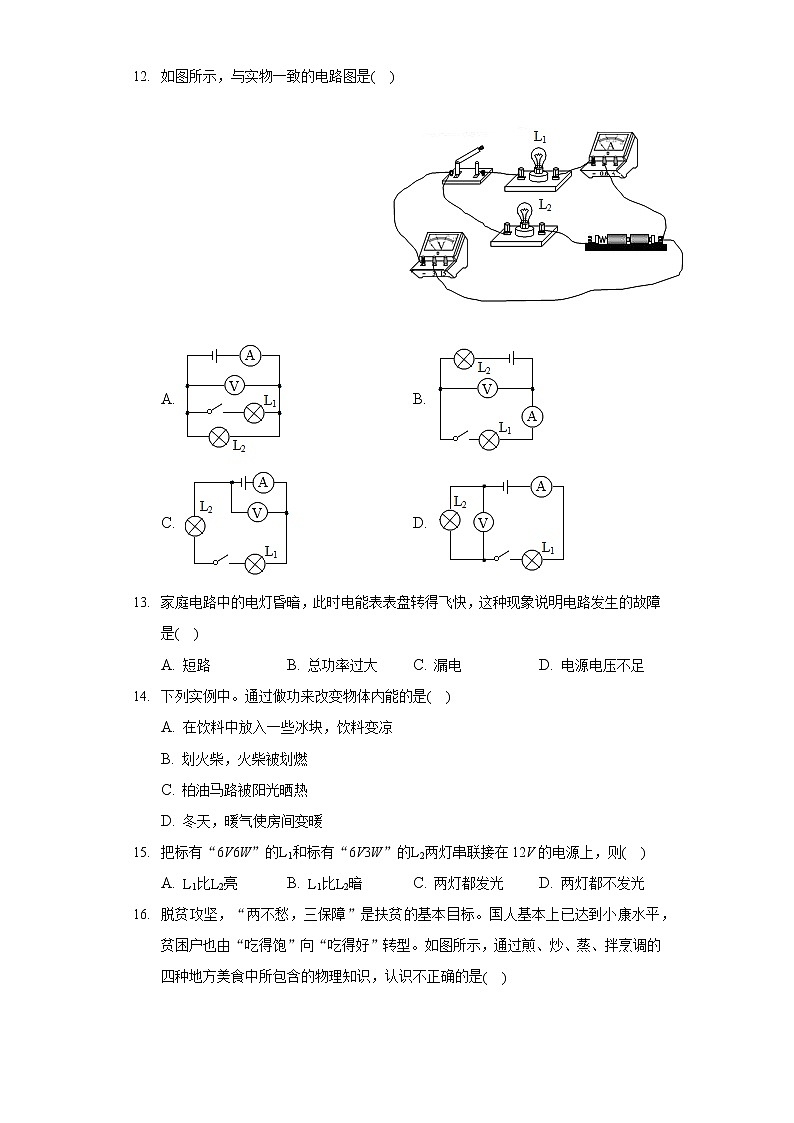

12. 如图所示，与实物一致的电路图是( )


A. B.
C. D.
13. 家庭电路中的电灯昏暗，此时电能表表盘转得飞快，这种现象说明电路发生的故障是( )
A. 短路 B. 总功率过大 C. 漏电 D. 电源电压不足
14. 下列实例中。通过做功来改变物体内能的是( )
A. 在饮料中放入一些冰块，饮料变凉
B. 划火柴，火柴被划燃
C. 柏油马路被阳光晒热
D. 冬天，暖气使房间变暖
15. 把标有“6V6W”的L1和标有“6V3W”的L2两灯串联接在12V的电源上，则( )
A. L1比L2亮 B. L1比L2暗 C. 两灯都发光 D. 两灯都不发光
16. 脱贫攻坚，“两不愁，三保障”是扶贫的基本目标。国人基本上已达到小康水平，贫困户也由“吃得饱”向“吃得好”转型。如图所示，通过煎、炒、蒸、拌烹调的四种地方美食中所包含的物理知识，认识不正确的是( )
A. 煎：煎锅一般用铁制造，主要是利用了铁的比热容小
B. 炒：主要是通过做功的方式使冬笋和腊肉的内能增加
C. 蒸：是通过热传递和高温水蒸气液化放热，使肉蛋和粉丝蒸熟
D. 拌：黄瓜和葱蒜醋要拌着才能入味，说明分子在做无规则运动
17. “酒香不怕巷子深”说明分子在______；将两个表面光滑的铅块相互紧压，它们会粘在一起，说明分子间存在______。
18. 某物质的熔化图像如图，该种物质在吸收了相等热量之后，固体状态时比液体状态时升温______(填“快”或“慢”)。说明该种物质固体状态时的比热容较液体状态时的______(填“大”、“小”或“相同”)。

19. 冬天，我们经常用热水袋暖手，首先给热水袋液态热介质充电加热，是______能转化为______能，然后是利用热介质的______较大的特性持续4−5小时放热。
20. 酒精的热值是3×107J/Kg表示______ .
21. 对人体来说，一般情况下不高于36V的电压是安全的，通过人体的电流接近30mA时就会有生命危险。根据以上数据，请估算人体电阻约为______kΩ。
22. 甲、乙两只电炉标有“220V 500W”和“220V 1000W”字样，把它们串联在220V的电路中。在相同时间内产生热量较多的是______，将它们并联在电路中，产生热量较多的是______(选填“甲”或“乙”)。串联时甲电炉消耗的电功率与并联时甲电炉消耗的电功率之比为______。
23. 已知两个电阻R1=20Ω，R2=40Ω。把它们串联在电路中，R1两端电压为4V，那么R2两端的电压为______V，电源电压为______V。
24. 如图是一顶太阳能风扇凉帽，凉帽的顶部装有个电池板，帽檐装有个小型电风扇。电池板在太阳光的照射下，将______能转化为电能，驱动电风扇工作转化为______能。电风扇工作时的电压为1.2V，电流为50mA，若电风扇正常工作了1h，电流做功为______。
25. 家庭电路中，开关和它所控制的电灯是______联，插座是______联接在电路中的。为了防止因漏电而发生触电事故，有金属外壳的家用电器外壳一定要______。
26. 图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关。请在图乙中将电路图连接完整，要求符合安全用电原则。








27. 在测定小灯泡的电功率的实验中，小明同学选取了一个标有“25V”、额定功率约为1W的小灯泡和必要的实验器材连接的电路如图甲所示。

(1)闭合开关前，老师检查发现小明同学连接的电路有一根导线连接错误，请你在错误的连线上画“×”并只移动一根导线，用管画线代替导线将电路连接正确。
(2)经检查电路连接正确后，小明连续进行了4次测量，并把测量的数据和观察到的现象填写在表格里，其中第3次测量时电流表的示数如图乙所示，此时的电流为______A。小灯泡的额定功率为______W。
次数
电压表示数U/V
电流表示数I/A
灯泡亮度
1
1.50
0.32
发光微弱
2
2.00
0.38
较暗
3
2.50

正常发光
4
3.00
0.46
很亮
(3)从表格中的数据可知，灯丝的电阻随两端电压的增加而______(选填“增大”或“减小”)，灯丝电阻发生变化的本质是电阻随______而增大。
28. 小明晚上看书时发现最近家里的电灯老是忽明忽暗。根据所学电学知识，小明对这种现象的原因作了一个初步的分析。并从实验室选择了如图2所示器材。想通过实验模拟出电灯忽明忽暗现象来探究其中原因。
(I)小明设计了如图1所示电路图。请你用笔画线代替导线完成图2的电路连接；
(2)闭合开关后，小明将滑动变阻器的滑片向右滑动。电压表示数逐渐变______，小灯泡亮度逐渐变______；再向左移动滑片时，电压表示数逐渐变______，小灯泡亮又逐渐变______。反复左右移动滑动变阻器的滑片，即可观察到小灯泡的忽明忽暗现象。由此小明得出了这样的结论：“电灯忽明忽暗可能是由于______不稳定造成的”。









29. 利用如图所示的装置，运用控制变量法通过观察现象即可比较酒精和碎纸热值的大小。
(1)为完成实验，要求酒精和碎纸的______相同，两只烧杯内水的质量和______相同，最后比较______可知热值的大小。
(2)通过实验，最终甲图温度计的示数比乙图高，说明______热值大。

30. 一台冷热两用饮水机，其铭牌如表所示。问
(1)若饮水机在正常工作状态下，将初温为20℃满容量的水烧开，电路中的电能表的示数由168kW⋅h到168.22kW⋅h，则饮水机工作多长时间？
(2)求饮水机的加热效率(保留两位有效数字)？
(3)饮水机正常工作时电路中的保险丝的额定电流不应小于多少？
电源电压
220V
频率
50Hz
额定制冷功率
800W
额定制热功率
1100W
最大容积量
2L








31. 用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点。图甲是一个定值电阻R和一个LED灯的电流与其两端电压关系的图像。
(1)观察图像求R的阻值。
(2)如图乙所示，将LED灯与R串联在电路中，若LED灯的电功率为0.06W，则R中的电流为多少A？电路中的总功率？
(3)若将LED灯与R并联在电压为2V的电路中，此时电路中的总功率又为多少？










答案和解析
1.【答案】C

【解析】解：在物理学中，
A、安培是电流的基本单位。故A不符合题意；
B、伏特是电压的基本单位。故B不符合题意；
C、瓦特是电功率的基本单位。故C符合题意；
D、欧姆是电阻的基本单位。故D不符合题意。
故选：C。
根据对常见物理量及其单位的掌握作答。
此题考查的是我们对常见物理量及其单位的掌握情况，属于识记性知识的考查，比较简单，容易解答。

2.【答案】B

【解析】解：干木头、塑料杯、油通常情况下都属于绝缘体，钢卷尺属于导体。
故选：B。
根据常见的导体和绝缘体进行判断。
常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。
常见的绝缘体包括：干木头、塑料、陶瓷、橡胶、空气、玻璃，油等。
对于常见的导体和绝缘体的记忆，不要死记硬背，要根据生活中哪些地方用什么导体来导电，用什么绝缘体来绝缘等。

3.【答案】C

【解析】解：ABD、电熨斗、电烙铁和电饭锅工作时，都是电能转化为内能，都是利用电流的热效应，故ABD都错误。
C、电视机工作时，是电能转化为光能和声能，电视机不是利用电流的热效应工作的，故C正确。
故选：C。
电流流过导体中都要发热，这种现象是电流热效应，电流热效应是电能转化为内能。
电流热效应都是电能转化为内能，这是解决本题的关键。

4.【答案】A

【解析】解：由图可见，进气门和排气门都关闭，活塞向上运动，因此是压缩冲程；在这个冲程中，活塞的机械能转化成混合气体的内能，故A正确。BCD错误。
故选：A。
(1)汽油机的四个冲程是吸气、压缩、做功和排气冲程。吸气冲程进气门打开，排气门关闭，活塞向下运动；压缩冲程两个气门都关闭，活塞向上运动；做功冲程两个气门都关闭，活塞向下运动；排气冲程排气门打开，进气门关闭，活塞向上运动。
(2)压缩冲程中，机械能转化成内能，做功冲程中，内能转化成机械能。
本题考查学生对汽油机的四个冲程、及其能量转化的了解，能正确分析气门的开关和活塞的上下运动，并据此得出属于哪个冲程是解题关键。

5.【答案】D

【解析】解：电功率表示电流做功的快慢，用电器的实际电功率越大，电流做功就越快，故D正确；
电流通过电器所做的电功越多，因时间未知，根据P=Wt可知，无法确定用电器的电功率大小，故B错误；
用电器电功率越大，因时间未知，根据W=Pt可知，无法确定用电器所做的电功的多少，故AC错误。
故选：D。
电功率表示电流做功的快慢，根据P=Wt及其变形公式分析即可。
本题考查电功率的物理意义、功与功率的不同，题目难度不大。

6.【答案】B

【解析】解：A、电热水器的功率约为1000W∼3000W，不符合题意，故A错误；
B、小型电风扇的功率较小，在40W左右，符合题意，故B正确；
C、电饭锅的功率较大，一般在800W左右，不符合题意，故C错误；
D、电熨斗的功率也比较大，一般在500W左右，不符合题意，故D错误．
故选B.
根据对各种电器功率的了解分析答题，找出符合要求的用电器．
本题是一道估算题，熟悉各种用电器的功率是正确解题的关键，平时要注意观察，积累一些常见数据．

7.【答案】C

【解析】解：A、加在导体两端的电压越大，通过的电流越大，导体的电阻不变，故A错误。
B、通过导体的电流越小，说明导体两端电压越小，导体的电阻不变，故B错误。
C、电阻是导体的一种性质，决定于导体的材料、长度、横截面积，还和温度有关，跟电压、电流都无关，故C正确。
D、影响导体电阻大小的因数是材料、长度、横截面积，还有温度，故D错误。
故选：C。
导体电阻大小的影响因素是长度、材料、横截面积，还受温度的影响，跟电压、电流都无关，可见导体的电阻是导体的一种性质，反映了导体对电流的阻碍作用的大小。
电阻是导体本身的属性，导体的电阻大小决定于导体的长度、横截面积和材料，还受温度的影响。

8.【答案】D

【解析】解：
A、铁块很难被压缩，说明分子之间存在相互作用的斥力，故A正确；
B、水和酒精混合后总体积变小，是因为分子之间存在间隙的缘故，故B正确；
C、湿衣服在热天比冷天干得快，说明温度越高，分子运动速度越剧烈，故C正确；
D、墨水沾上白衬衫洗不掉，说明分子间存在引力，故D错误。
故选：D。
物质是由分子组成的，分子处于永不停息地运动状态，分子之间存在间隙，分子同时存在相互作用的引力和斥力；温度越高，分子运动越剧烈。
本题考查学生应用分子的观点来解释一些日常生活中的现象，注意用分子观点解释的现象都是用肉眼看不见的现象。

9.【答案】C

【解析】解：A、由图可知开关S断开后L1仍能发光，但Ll、L2为串联电路，所以该选项不正确．
B、由图可知Ll、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．
C、由图可知Ll、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．
D、由图可知Ll、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．
故选C.
本题主要考查两个方面的知识：
(1)电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．
(2)开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．
本题主要考查对串并联电路特点以及开关控制作用的了解．

10.【答案】A

【解析】解：A、哈气可以使手变得暖和，是通过热传递改变内能，故A错误；
B、双手互搓可以变得暖和，是通过做功改变内能，故B正确；
C、烤火可以使手变得暖和，是通过热传递改变内能，故C正确；
D、冬泡热水可以使手变得暖和，是通过热传递改变内能，故D正确。
故选：A。
改变物体内能的方式有两种：做功和热传递，热传递过程也就是能量的转移过程，做功过程是能量的转化过程。
此题考查物体内能的改变，解决此类问题要结合改变物体内能的方式分析解答。

11.【答案】C

【解析】解：(1)图象的横坐标表示电阻，纵坐标表示电流，因此得到的是电流和电压的关系；
(2)图象是个反比例函数图象，因此说明电流与电阻成反比，即电流随电阻的增大而减小；
(3)在探究电流与电阻的关系时，应控制电压不变；
综上，由图象可得出的结论是：电压一定时，电流随电阻的增大而减小。
故选：C。
本题是电流--电阻图象，这是一个反比例函数图象，由图象可以得到“在电压一定时，电流与电阻成反比”的规律。
图象题，首先要明白横纵坐标表示的物理量，然后根据图象的函数关系得出结论，重点考查学生的图象分析能力。

12.【答案】B

【解析】解：由图可知，电流从电源的正极出来后，先后经过电流表、灯泡L1、开关、灯泡L2回到电源的负极，所以该电路为串联电路，电流表测量电路中的电流，电压表并联到了灯泡L1的两端，测量的是L1两端的电压，故B图正确。
A图两灯泡并联，与实物图不符合，
C图电压表并联在电源两端了，与实物图不符合。
D图电压表并联在L2两端了，与实物图不符合；
故选：B。
由实物图可知，两灯泡串联，电压表测L1两端电压，电流表测电路中的电流，然后对各个电路图逐一分析即可。
本题考查根据实物图画电路图，关键是分析出实物图中各用电器的连接情况，这是本题的重点也是难点，再就是考查对电路图正确画法的判断。

13.【答案】B

【解析】解：A、如果发生短路现象，电路中所有用电器都不能工作，故A不符合题意；
B、电路的总功率较大时，由I=PU可知，电路中电流大，输送电能的导线上分得的电压较大，故用户家的电压低于正常值，就会出现电灯比往常的同一时间显得暗一些．故B符合题意；
C、如果出现漏电现象，空气开关将发生跳闸现象；故C不合题意；
D、电源电压不足，会导致灯泡昏暗，但不会导致电能表表盘转得飞快，故D不合题意．
故选B.
家庭电路中的电灯昏暗，说明灯泡的实际功率较小；电能表表盘转得飞快，说明单位时间内消耗的电能多．
本题考查了家庭电路故障分析，能根据具体情况得出故障原因．

14.【答案】B

【解析】解：热传递改变物体的内能是能量的转移，做功改变物体的内能是能量的转化。
在饮料中放入一些冰块，饮料变凉；柏油马路被阳光晒热；冬天，暖气使房间变暖，这些都是能量的转移，属于热传递改变物体的内能。
划火柴，火柴燃烧，是摩擦生热，是能的转化，属于做功改变物体的内能。故ACD错误。
故选：B。
要解答本题需掌握：做功和热传递改变物体的内能的特点。
本题主要考查学生对：改变物体内能的两种方法的特点的了解和掌握。是一道基础题。

15.【答案】D

【解析】解：灯泡L1的电阻为：R1=U12P1=(6V)26W=6Ω，灯泡L2的电阻为：R2=U22P2=(6V)23W=12Ω，
灯泡L1的额定电流为：I1=P1U1=6W6V=1A，灯泡L2的额定电流为：I2=P2U2=3W6V=0.5A，
串联电路总电阻等于各部分电阻之和，所以电路总电阻为：R=R1+R2=6Ω+12Ω=18Ω，
两灯串联接在12V的电源上，串联电路各处电流相等，
由欧姆定律可得通过电路的电流为：I=UR=12V18Ω≈0.67A，
因0.5A<0.67A<1A，所以灯泡L1不能正常发光，灯泡L2会被烧坏，烧坏后电路断路，两灯泡都不发光，故D正确，ABC错误。
故选：D。
根据R=U2P计算两灯泡的电阻，根据I=PU计算两灯泡的额定电流，根据串联电路电阻规律和欧姆定律计算确定通过电路的电流，比较其与额定电流的大小可知灯泡的发光状态。
本题考查串联电路特点和电功率公式的灵活运用，知道通过灯泡的电流大于其额定电流时，灯泡会被烧坏。

16.【答案】AB

【解析】解：A、煎锅一般用铁制造，主要是利用了铁具有良好的导热性，故A错误。
B、炒菜时主要是通过热传递的方式使菜的内能增加，故B错误。
C、蒸菜时高温的水蒸气对菜放热(发生热传递)，同时高温水蒸气液化也要放热，使肉蛋和粉丝蒸熟，故C正确。
D、黄瓜和葱蒜醋搅拌后即可入味，属于扩散现象，说明分子在做无规则运动，故D正确。
故选：AB。
(1)根据铁的导热性分析；
(2)(3)改变内能的方法有两个：做功和热传递；
(4)扩散说明分子在不停地做无规则运动。
本题主要考查物质的导热性、分子动理论、改变内能的方法、物态变化，属于基础题。

17.【答案】不停地做无规则运动  引力

【解析】解：“酒香不怕巷子深”属于扩散现象，说明分子在不停地做无规则运动；
两个表面光滑的铅块相互紧压后，它们会粘在一起，说明了分子间有引力。
故答案为：不停地做无规则运动；引力。
一切分子都在不停地做无规则运动，分子之间存在相互作用的引力和斥力。
本题考查分子动理论知识的应用，解答此题的关键是熟悉分子动理论的内容。

18.【答案】快  小

【解析】解：(1)由图可知，前2min内该物质在固态时温度升高了40℃，后4min内该物质在液态时温度升高了40℃，即后2min内该物质在液态时温度升高了20℃，所以在固态时温度比液态时上升得快；
(2)物质质量一定，因为在相同的时间内物质吸收的热量相同，而固态时的温度变化较大，由Q=cm△t可知物质在固态时的比热容小于物质在液态时的比热容。
故答案为：快，小。
根据图像和公式Q=cm△t求解。
此题考查了比热容的特点，要掌握其物理意义，真正理解是物质本身一种特性的真正含义。

19.【答案】电  内  比热容

【解析】解：首先给热水袋液态热介质充电加热，消耗了电能，获得了内能，使热水袋温度升高，是电能转化为内能；
热介质的比热容较大，质量相同的热介质和其它液体相比较，降低相同的温度放出的热量较多，故利用热介质的比热容较大的特性持续4−5小时放热。
故答案为：电；内；比热容。
①改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程；做功过程是能量的转化过程，即机械能与内能之间相互转化；
②热介质的比热容较大，质量相同的热介质和其它液体相比较，升高相同的温度时，吸收的热量多；吸收或放出相同的热量时，温度变化较小，因此常用来做冷却剂、取暖剂、防冻剂等。
本题考查学生对能量转化以及比热容的理解与应用，水的比热容较大，日常生活中应用很多，如冷却剂、取暖剂、防冻剂、保温剂等，要注意多观察、多思考。

20.【答案】1kg酒精完全燃烧时放出热量3×107J

【解析】解：酒精的热值是3.0×107J/kg，是指完全燃烧1kg的酒精可放出的热量是3.0×107J.
故答案为：1kg酒精完全燃烧时放出热量3×107J.
根据燃料热值的定义进行解答，即1kg的某种燃料完全燃烧放出的热量叫做这种燃料的热值．
本题考查了燃料热值的含义，是一道基础题目．

21.【答案】1.2

【解析】解：
因为当人体两端的电压为36V时，通过的最大电流为30mA=0.03A，
根据欧姆定律可知人体的电阻为：R=UI=36V0.03A=1200Ω=1.2kΩ。
故答案为：1.2。
已知一般情况下不高于36V的电压是安全的，通过人体的电流接近30mA时就会有生命危险，根据欧姆定律的变形式R=UI即可估算人体电阻。
本题考查欧姆定律的应用，属于对基础知识的考查，难度不大。

22.【答案】甲  ;乙  ;4：9

【解析】
【分析】
本题考查了串联电路的电流特点和并联电路的电压特点以及焦耳定律公式的应用，关键是公式及其变形的灵活运用，还要知道实际电压等于额定电压时，实际功率等于额定功率。
(1)知道两只电炉的额定电压和额定功率，根据R=U2P比较两只电炉的电阻，根据串联电路的电流特点和焦耳定律比较两电炉的产生热量关系；
根据并联电路中各并联支路两端的电压相等和Q=W=Pt比较两电炉的产生热量关系；
(2)先计算出甲和乙的电阻，根据欧姆定律和电功率公式分别计算两种情况下甲消耗的实际功率并确定其比例关系。
【解答】
(1)由P=U2R得，电炉的电阻R=U2P，
因为甲、乙两只电炉的额定电压相同，额定功率，
所以甲、乙两只电炉的电阻：，
又因为串联电路中的电流处处相等，
即通过甲、乙两只电炉的电流：，
根据Q=I2Rt可知，在相同时间内产生的热量，故串联时产生热量较大的是甲；
将它们并联在220V电路上，
根据并联电路中各支路两端的电压相等，即，
则两电炉的实际功率等于额定功率，即：；，
根据Q=W=Pt可知，在相同时间内产生的热量，故并联时产生热量较大的是乙；
(2)甲电炉的电阻为，乙电炉的电阻为，
串联在220V电路中甲消耗的实际功率为：
；
当甲电炉并联在220V电路中，，
所以两种情况下甲消耗的功率之比为：：500W=4：9。
故答案为：甲；乙；4：9。
23.【答案】8 12

【解析】解：根据欧姆定律及串联电路的电流特点可知电路中的电流I=U1R1=4V20Ω=0.2A，
R2两端的电压U2=IR2=0.2A×40Ω=8V，
根据串联电路的电压特点可知电源电压U=U1+U2=4V+8V=12V。
故答案为：8；12。
根据欧姆定律及串联电路的电流特点可知电路中的电流，根据欧姆定律得出R2两端的电压，根据串联电路的电压特点可得出电源电压。
本题考查串联电路的特点及欧姆定律的应用，属于对基础知识的考查，难度不大。

24.【答案】太阳  机械  216

【解析】解：
电池板在太阳光的照射下可以将太阳能转化为电能，然后用电能驱动电风扇工作，消耗了电能，获得了机械能，将电能转化为机械能；
这段时间内电流做功：W=UIt=1.2V×0.05A×3600s=216J。
故答案为：太阳；机械；216。
(1)判断是哪种能量转化成了另一种能量的标准是：减小的转化为增多的；
(2)电流做功可以用公式W=UIt进行求解计算。
本题主要考查能量的转化、电功的计算等，属于基础题目，难度不大，但易出错。

25.【答案】串  并  接地

【解析】解：只有将开关与所控制的电器串联，才能让开关控制电器的通断；故开关应与所控制的灯串联；
插座是用来接用电器的，应并联在电路中；
有金属外壳的家用电器外壳如果漏电，人接触漏电的用电器，当有地线时，地线把人体短路，不会发生触电事故；如果没有地线，人加在220V的电源上，会发生触电，故外壳应与地面相连，即我们平时所说的接地。
故答案为：串；并；接地。
(1)家庭电路中用电器之间是并联的、插座之间是并联的、用电器和插座之间是并联的、开关和开关控制的用电器之间是串联、开关和开关控制的插座之间是串联的。
(2)金属外壳的家用电器的外壳一定要接地，这样可以避免触电事故的发生。
家庭电路为考查的热点，应掌握家庭电路的各用电器之间的连接方式，开关和其控制的用电器之间的连接方式。

26.【答案】解：(1)火线先进开关，然后接入灯泡；而零线直接接入灯泡；
(2)开关S2应与插座串联，开关接火线，电视插座直接接零线。
电路图如下图所示。

【解析】(1)灯泡的接法：火线首先过开关，再接入灯泡，零线直接接入灯泡；
(2)S2为单独控制电视插座的开关，则S2应与电视插座串联。
掌握灯泡、开关、插座的接法，掌握安全用电的原则。

27.【答案】0.421.05增大  温度升高

【解析】解：(1)由图甲所示电路图可知，电压表连接错误，应该把电压表并联到灯泡的两端，修改后的电路图如图所示：
；
(2)由图乙所示电流表可知，其量程为0∼0.6A，分度值为0.02A，示数为0.42A，灯泡额定功率P=UI=2.5V×0.42A=1.05W；
(3)随灯丝两端电压增大，通过灯泡的电流增大，灯泡的实际功率增大，灯泡发光变亮，此时灯丝的温度升高，电压与电流的比值增大，即灯丝电阻增大，由此可知，灯丝电阻随电压增大而增大，这是因为灯丝电阻受温度影响，随温度升高而增大造成的。
故答案为：(1)如上图所示；(2)0.42；1.05；(3)增大；温度升高。
(1)测量灯泡的额定功率时，电压表应并联在灯泡的两端，然后答题。
(2)根据图示电流表确定其量程与分度值，然后读出其示数；再由P=UI求出灯泡功率。
(3)根据表中实验数据应用欧姆定律、从温度对电阻的影响分析答题。
本题考查了连接电路图、电流表读数、电功率的计算、影响电阻大小的因素等，对电表读数时要先确定其量程与分度值，然后再读数。

28.【答案】大  亮  小  暗  灯泡两端的电压

【解析】解：(1)实物连接如答图所示

(2)闭合开关后，将滑动变阻器的滑片向右滑动，连入的电阻变小，使电路中的电流变大，根据U=IR，加在灯两端的电压变大，所以：电压表示数逐渐变大，小灯泡亮度逐渐变亮；再向左移动滑片时，连入的电阻变大，使电路中的电流变小，根据U=IR，加在灯两端的电压变小，电压表示数逐渐变小，小灯泡亮又逐渐变暗；灯两端电压忽大忽小引起了小灯泡的忽明忽暗现象。由此得出了这样的结论：“电灯忽明忽暗可能是由于灯泡两端的电压不稳定造成的”。
故答案为：(1)如图
(2)大，亮；小，暗；灯泡两端的电压
通过滑动变阻器的变阻原理分析：当滑片左右移动时，改变了连入的电阻，改变了电路中的电流，根据欧姆定律分析灯两端的电压变化。
滑动变阻器和灯串联在电源上，作用有：一是分担电压，保护灯；二是通过变阻原理通过改变连入电阻阻值的大小改变电路中的电流，使灯和滑动变阻器两端的电压重新分配。

29.【答案】质量  初温  温度计示数  酒精

【解析】解：(1)为完成实验，根据控制变量法，要求酒精和碎纸的质量相同，两只烧杯内水的质量和初温相同，最后比较温度计示数可知热值的大小。
(2)实验中，发现甲图温度计的示数比乙图高，即用酒精加热烧杯中水温度升得高，能说明酒精的热值大。
故答案为：(1)质量；初温；温度计示数；(2)酒精。
(1)由可知，燃料燃烧释放的热量既与燃料的质量多少有关，又与燃料的热值大小有关，所以在设计实验时应控制质量相同，该实验中燃料燃烧放出热量的多少是通过温度计升高的示数反映的，需要控制两杯水的质量和初温相同；
(2)相同质量的不同燃料，完全燃烧放出的燃料越多，热值越大。
本题考查了比较酒精与纸的热值大小实验，属于基本技能的考查，正确运用控制变量法和转换法是实验成功的关键。

30.【答案】解：(1)消耗的电能为：W=168.22kW⋅h−168kW⋅h=0.22kW⋅h=7.92×105J，
根据P=Wt得饮水机的工作时间为：
；
(2)根据ρ=mV知，
水的质量为：
，
水吸收的热量为：
 J/(kg⋅℃)×2kg×(100℃−20℃)=6.72×105J；
饮水机的加热效率：
；
(3)根据P=UI知饮水机正常工作时电路中的保险丝的额定电流不应小于：
。
答：(1)饮水机工作12min；
(2)饮水机的加热效率为85%；
(3)饮水机正常工作时电路中的保险丝的额定电流不应小于5A。

【解析】(1)根据电能表的示数算出消耗的电能；
根据P=Wt算出饮水机工作的时间；
(2)已知水箱中水的体积，根据公式m=ρV可求水箱中水的质量，标准大气压下水的沸点是100℃，根据公式Q=cm(t−t0)求出烧开所吸收的热量，可利用公式求出饮水机的热效率；
(3)根据P=UI算出饮水机正常工作时电路中的保险丝的额定电流。
本题考查了密度公式、吸热公式、电功公式、效率公式的应用，关键是理解电能表参数的含义和应用，是一道较为简单的计算题。

31.【答案】解：(1)由图像可知，当UR=1V时，通过的电流IR=0.02A，
由I=UR可得，R的阻值：
R=URIR=1V0.02A=50Ω；
(2)将LED灯与R串联在电路中，
由图可知，当ULED=3V、ILED=0.02A时，LED灯的电功率：
PLED=ULEDILED=3V×0.02A=0.06W，
因串联电路中各处的电流相等，
所以，R中的电流：
IR=I=ILED=0.02A，
由图像可知，R两端的电压UR=1V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U=UR+ULED=1V+3V=4V，
电路的总功率：
P=UI=4V×0.02A=0.08W；
(3)若将LED灯与R并联在电压为2V的电路中，从图中可知：IR′=0.04A，ILED′=0.01A，
此时电路中的电流I′=IR′+ILED′=0.04A+0.01A=0.05A，
此时电路中的总功率P′=U′I′=2V×0.05A=0.1W。
答：(1)R的阻值为50Ω。
(2)如图乙所示，将LED灯与R串联在电路中，若LED灯的电功率为0.06W，则R中的电流为0.02A，电路中的总功率为0.08W。
(3)若将LED灯与R并联在电压为2V的电路中，此时电路中的总功率为0.1W。

【解析】(1)从图像中读出任意一组R的电流和电压值，根据欧姆定律求出R的阻值；
(2)将LED灯与R串联在电路中，根据图像得出LED灯的电功率为0.06W时的电压和电流，根据串联电路的电流特点可知通过R的电流，根据图像读出R两端的电压，根据串联电路的电压特点求出电源的电压，利用P=UI求出电路的总功率；
(3)若将LED灯与R并联在电压为2V的电路中，从图中可知：IR′=0.04A，ILED′=0.01A，根据并联电路的电流特点可知此时电路中的电流，根据P=UI计算此时电路中的总功率。
本题考查欧姆定律的应用和电功率的计算问题，关键是从图中得出有用信息。
