人教版九年级全册第十九章 生活用电综合与测试达标测试

这是一份人教版九年级全册第十九章 生活用电综合与测试达标测试，共12页。试卷主要包含了选择题，填空题，作图题，计算题等内容，欢迎下载使用。

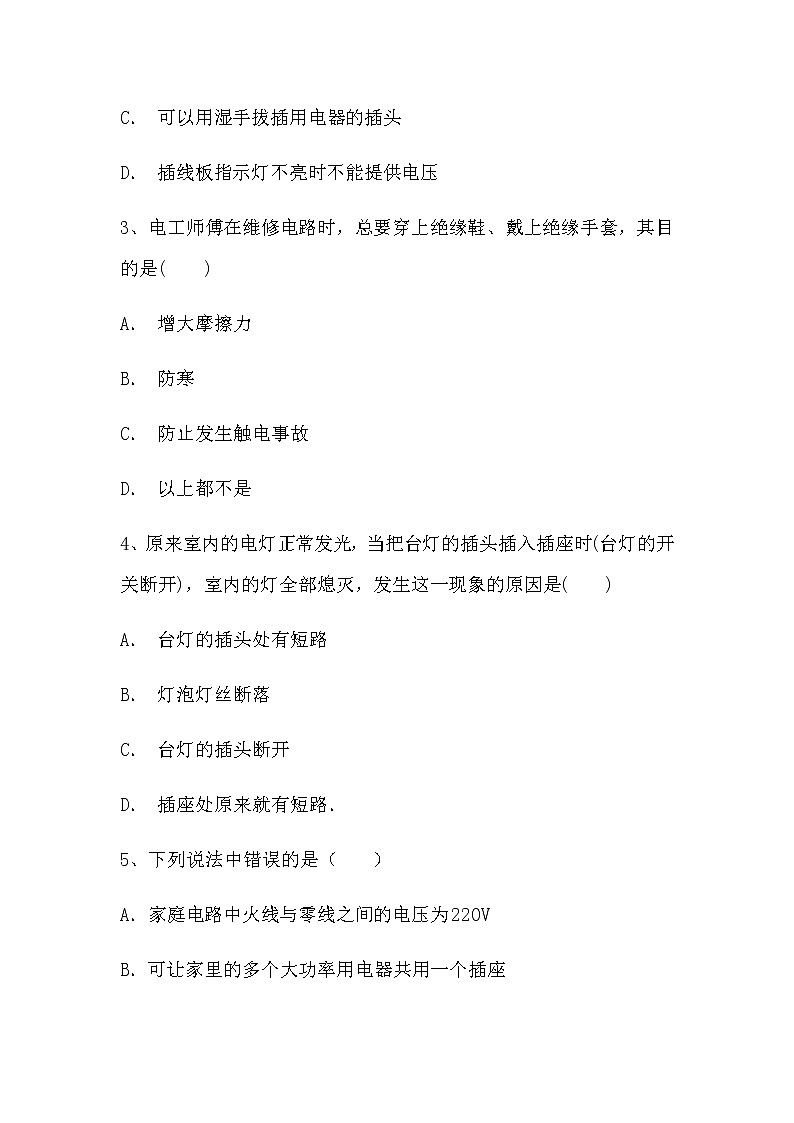

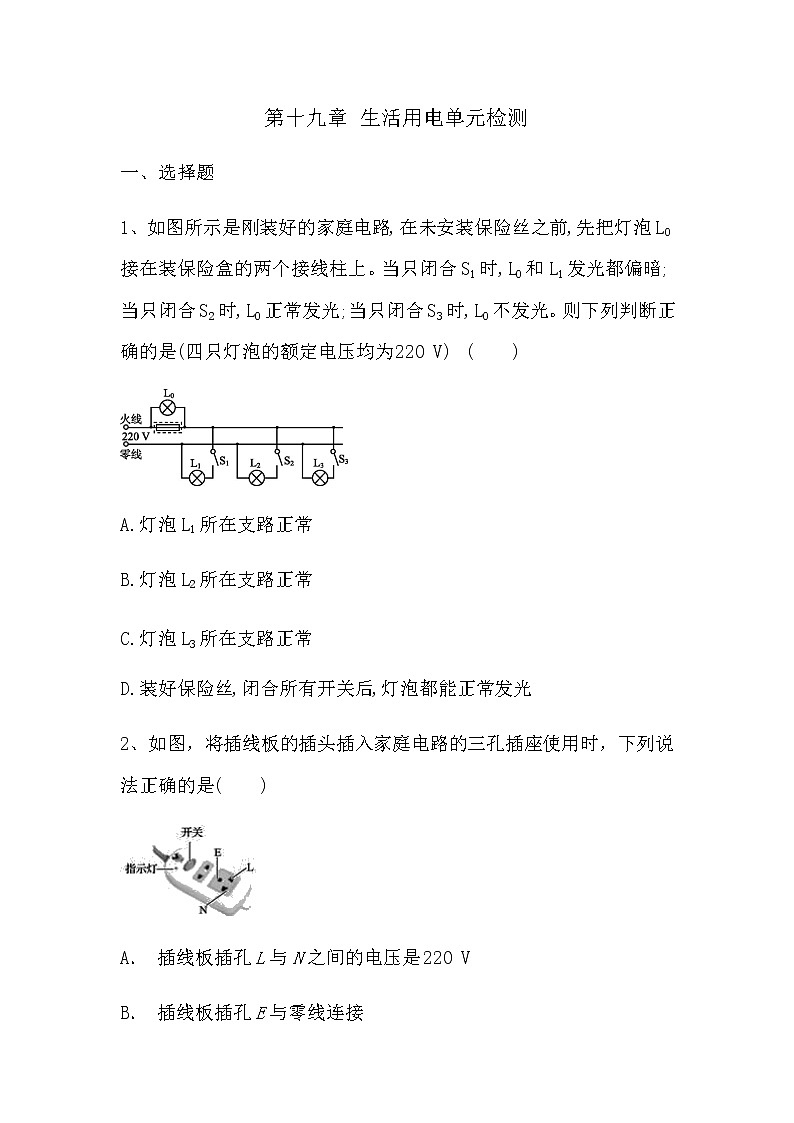

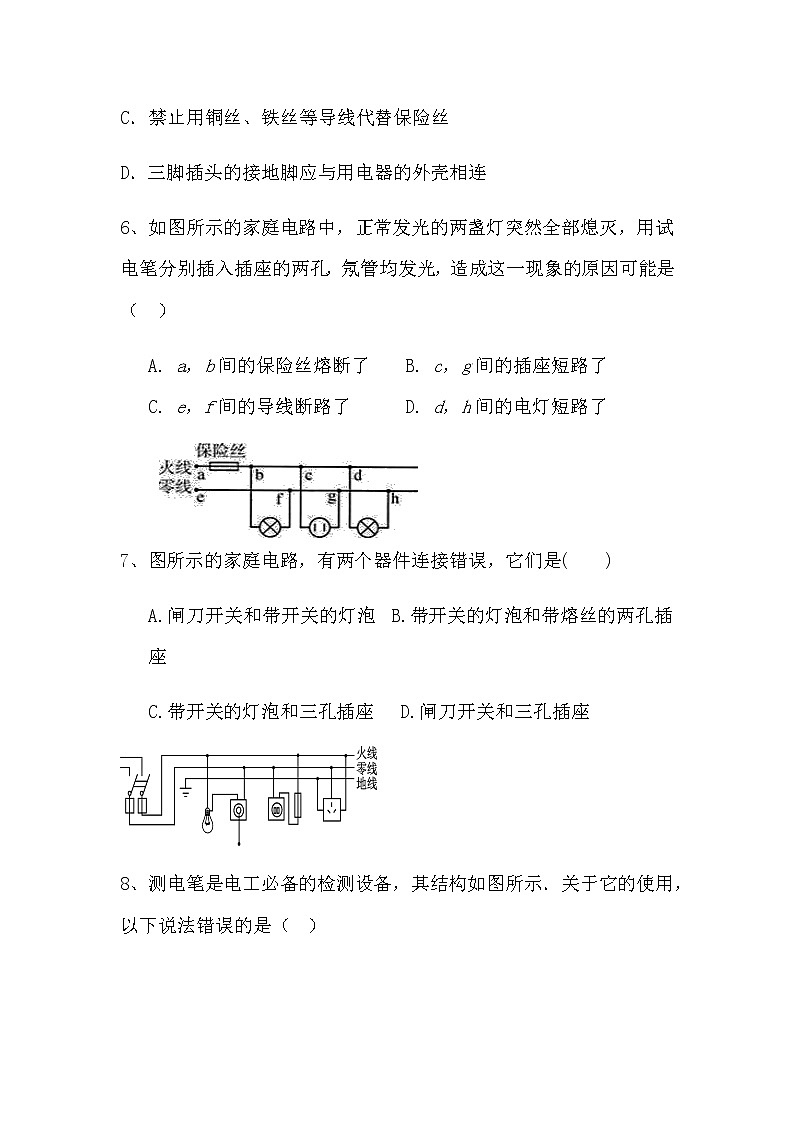

第十九章 生活用电单元检测一、选择题1、如图所示是刚装好的家庭电路,在未安装保险丝之前,先把灯泡L0接在装保险盒的两个接线柱上。当只闭合S1时,L0和L1发光都偏暗;当只闭合S2时,L0正常发光;当只闭合S3时,L0不发光。则下列判断正确的是(四只灯泡的额定电压均为220 V)               (　　)A.灯泡L1所在支路正常 B.灯泡L2所在支路正常 C.灯泡L3所在支路正常 D.装好保险丝,闭合所有开关后,灯泡都能正常发光2、如图，将插线板的插头插入家庭电路的三孔插座使用时，下列说法正确的是(　　)A． 插线板插孔L与N之间的电压是220 VB． 插线板插孔E与零线连接C． 可以用湿手拔插用电器的插头D． 插线板指示灯不亮时不能提供电压3、电工师傅在维修电路时，总要穿上绝缘鞋、戴上绝缘手套，其目的是(　　)A． 增大摩擦力B． 防寒C． 防止发生触电事故D． 以上都不是4、原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，发生这一现象的原因是(　　)A． 台灯的插头处有短路B． 灯泡灯丝断落C． 台灯的插头断开D． 插座处原来就有短路．5、下列说法中错误的是（　　）A．家庭电路中火线与零线之间的电压为220VB．可让家里的多个大功率用电器共用一个插座C．禁止用铜丝、铁丝等导线代替保险丝D．三脚插头的接地脚应与用电器的外壳相连6、如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（  ）A. a，b间的保险丝熔断了    B. c，g间的插座短路了
C. e，f间的导线断路了      D. d，h间的电灯短路了
7、图所示的家庭电路，有两个器件连接错误，它们是(　　)A.闸刀开关和带开关的灯泡  B.带开关的灯泡和带熔丝的两孔插座C.带开关的灯泡和三孔插座   D.闸刀开关和三孔插座8、测电笔是电工必备的检测设备，其结构如图所示．关于它的使用，以下说法错误的是（  ）A．测电笔内部的高电阻、氖管、弹簧及笔尾只能按照如图所示的次序顺次装入测电笔中B．当笔尖接触导线时，绝不允许用手或身体的其他部位再去接触笔尾C．使用测电笔时，要保证导线、测电笔、人体与大地构成回路D．一般来说，我们从氖管是否发光可以判断笔尖是否接触的是火线9、某同学家室内的电灯均正常工作，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（ ）A．插座处短路 B．台灯插头处短路C．台灯开关处短路 D．台灯灯头处短路10、在如图所示的事例中，符合安全用电原则的是（  ）A．用湿布擦正在发光的日光灯B．有人触电时应立即切断电源C．在高压线附近玩耍D．电线接触或靠近高温物体11、如图所示，A、B、C是家用电冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是(　　)A.三个插脚一样长  B．A、C两插脚分别与电冰箱内部工作电路两端相连C.插入插座时，插脚C与火线相接，B与零线相接D.插入插座时，电冰箱的金属外壳通过插脚A与大地相连 12、夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检查保险丝完好，用试电笔检查插座的两孔，氖管均发光。发生这一现象的原因可能是  （    ） A.插座处发生短路了   B.某个电灯的灯丝烧断了C.进户线的火线断了  D.进户线的零线断了13、用带指示灯的开关控制阳台的电灯；闭合开关，两灯都亮；断开开关，两灯都灭。使用过程中发现：指示灯因断路不亮，电灯照常发亮。下列连接方式符合上述现象的是（　　）A． B．C． D．二、填空题14、家庭照明电路电压为　  　V，电灯与电视机、洗衣机等家用电器之间是　    　联方式；白炽灯发光时温度高，此时钨丝的电阻比不发光时的电阻　    　。（选填“大”、“相等”或“小”）15、保险丝的作用：当电路中电流增大到超过线路设计的允许值前，根据电流的________，熔丝温度达到________时便会________，电路就会自动________，起到保护作用．16、雷电的危害相当大，每年因为雷击伤亡人数达50人左右，为了防止雷击________，请你总结几条防雷原则________．17、一旦发生触电事故，应立即________，________电路，或用________将电线挑开，使触电者与________脱离，并进行现场抢救．三、作图题18、教学楼每层走廊的中间装有一盏路灯,而两头楼梯都有一个开关便于控制.为了从这一头开(或关)灯而到另一头能够关(或开)灯,请在图中按设计要求把灯和开关接入电路.
 19、请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。四、实验题20、认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．21、酷暑的傍晚，小聪打开空调后，发现台灯发光变暗，他猜想：开了空调，家用电器的总功率增大，总电流变大，输电线上有电阻，“分走”的电压U＝IR变大，导致台灯两端的实际电压变小，实际功率变小，台灯变暗，为了验证猜想是否正确，他把所有家用电器看做一个整体，用不同规格的小灯泡来模拟这个整体，并用电压恒为3 V的电源，根据图所示的电路进行了以下实验：第1步：连接电路后闭合开关，读出电压表和电流表的示数，并记录在表格中．第2步：分别换接两个不同规格的小灯泡重复第1步操作；第3步：计算小灯泡的电功率并记录在表格中.灯泡电压/V电流/A电功率/WL12.400.431.03L22.600.330.86L32.750.260.72 请你分析实验过程和数据后解答：(1)由于每次实验小灯泡两端的电压都________电源电压(选填“大于”、“等于”或“小于”)，从而验证了电路中导线等元件有________，会“分走”一部分电压；(2)进一步分析可知，家用电器的总功率越大，其两端的电压就越________，这时并联在家庭电路值的台灯就越暗；(3)在实际生活中，解决“台灯发光变暗”的一种方法是尽量选择__的导线．五、计算题22、炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220  V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？23、如图甲为某款新型电饭煲，额定电压为220 V。它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感。图乙为其电路原理图，R1和R2为电阻不变的电热丝，S1是自动控制开关。将电饭煲接入220 V电路中，在电饭煲工作的30 min内，它消耗的电功率随时间变化的图象如图丙所示。求：[c米饭＝4×103 J/(kg·℃)](1)若电饭煲内装有1.5 kg米饭，30 min内从12 ℃加热到100 ℃，米饭吸收了多少热量____。(2)0～30 min，电饭煲产生的总热量___。(3)S和S1均闭合，电路中的总电流____。(4)在不同电压下，电饭煲从开始工作到S1第一次自动断开产生的热量相同。用电高峰期，当实际电压为200 V时，使用该电饭煲，从开始工作到S1第一次自动断开需要多长时间_____。
