初中数学第二十四章 圆24.2 点和圆、直线和圆的位置关系24.2.2 直线和圆的位置关系第2课时教学设计及反思

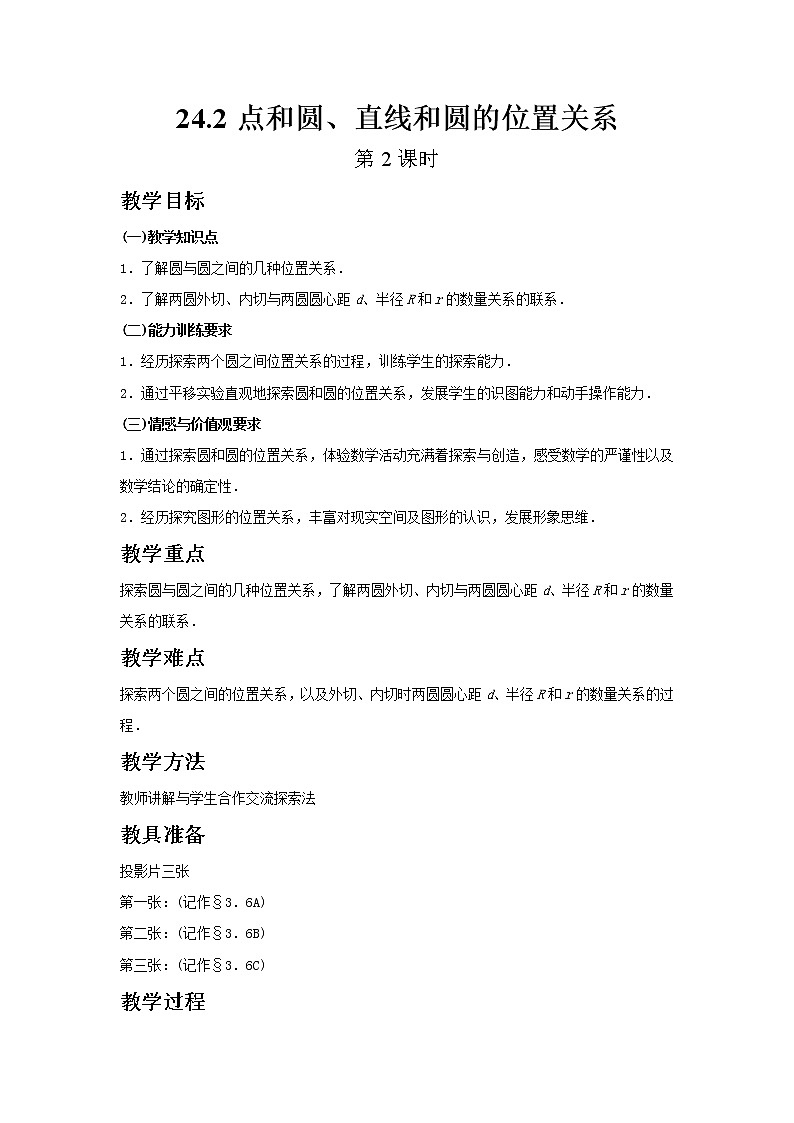

24.2点和圆、直线和圆的位置关系

第2课时

教学目标

(一)教学知识点

1．了解圆与圆之间的几种位置关系．

2．了解两圆外切、内切与两圆圆心距d、半径R和r的数量关系的联系．

(二)能力训练要求

1．经历探索两个圆之间位置关系的过程，训练学生的探索能力．

2．通过平移实验直观地探索圆和圆的位置关系，发展学生的识图能力和动手操作能力．

(三)情感与价值观要求

1．通过探索圆和圆的位置关系，体验数学活动充满着探索与创造，感受数学的严谨性以及数学结论的确定性．

2．经历探究图形的位置关系，丰富对现实空间及图形的认识，发展形象思维．

教学重点

探索圆与圆之间的几种位置关系，了解两圆外切、内切与两圆圆心距d、半径R和r的数量关系的联系．

教学难点

探索两个圆之间的位置关系，以及外切、内切时两圆圆心距d、半径R和r的数量关系的过程．

教学方法

教师讲解与学生合作交流探索法

教具准备

投影片三张

第一张：(记作§3．6A)

第二张：(记作§3．6B)

第三张：(记作§3．6C)

教学过程

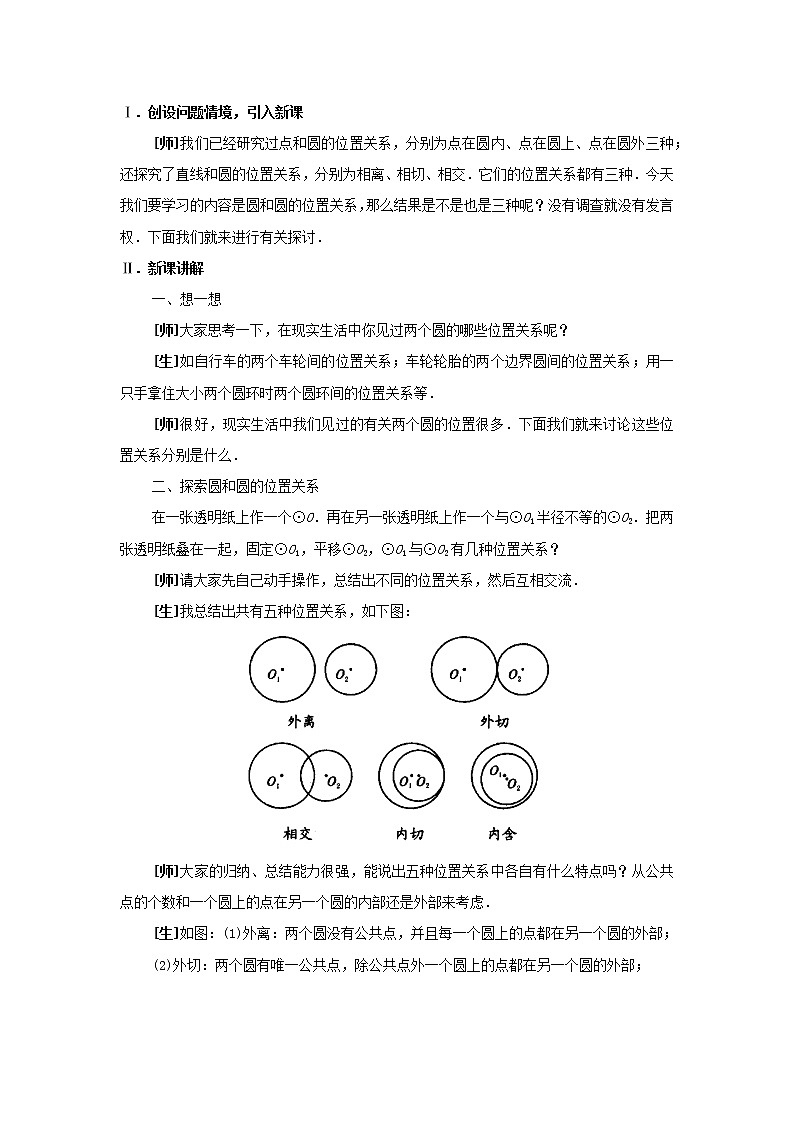

Ⅰ．创设问题情境，引入新课

[师]我们已经研究过点和圆的位置关系，分别为点在圆内、点在圆上、点在圆外三种；还探究了直线和圆的位置关系，分别为相离、相切、相交．它们的位置关系都有三种．今天我们要学习的内容是圆和圆的位置关系，那么结果是不是也是三种呢？没有调查就没有发言权．下面我们就来进行有关探讨．

Ⅱ．新课讲解

一、想一想

[师]大家思考一下，在现实生活中你见过两个圆的哪些位置关系呢？

[生]如自行车的两个车轮间的位置关系；车轮轮胎的两个边界圆间的位置关系；用一只手拿住大小两个圆环时两个圆环间的位置关系等．

[师]很好，现实生活中我们见过的有关两个圆的位置很多．下面我们就来讨论这些位置关系分别是什么．

二、探索圆和圆的位置关系

在一张透明纸上作一个⊙O．再在另一张透明纸上作一个与⊙O1半径不等的⊙O2．把两张透明纸叠在一起，固定⊙O1，平移⊙O2，⊙O1与⊙O2有几种位置关系？

[师]请大家先自己动手操作，总结出不同的位置关系，然后互相交流．

[生]我总结出共有五种位置关系，如下图：

[师]大家的归纳、总结能力很强，能说出五种位置关系中各自有什么特点吗？从公共点的个数和一个圆上的点在另一个圆的内部还是外部来考虑．

[生]如图：(1)外离：两个圆没有公共点，并且每一个圆上的点都在另一个圆的外部；

(2)外切：两个圆有唯一公共点，除公共点外一个圆上的点都在另一个圆的外部；

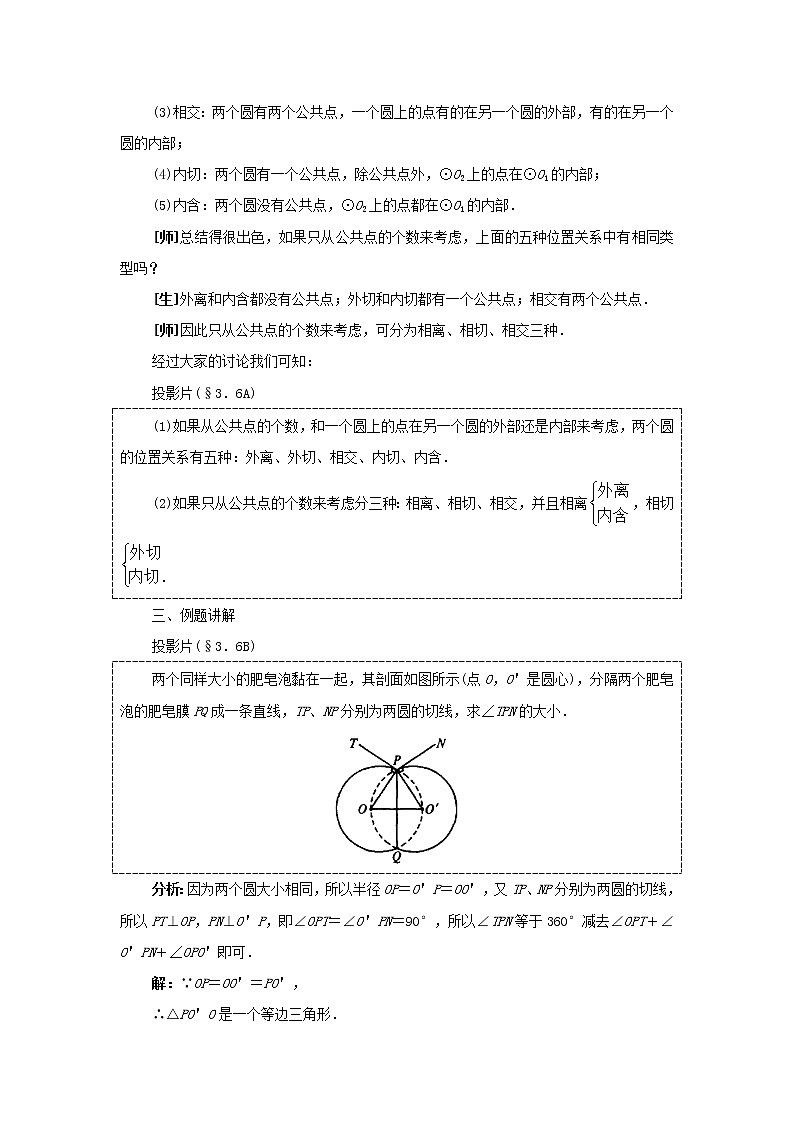

(3)相交：两个圆有两个公共点，一个圆上的点有的在另一个圆的外部，有的在另一个圆的内部；

(4)内切：两个圆有一个公共点，除公共点外，⊙O2上的点在⊙O1的内部；

(5)内含：两个圆没有公共点，⊙O2上的点都在⊙O1的内部．

[师]总结得很出色，如果只从公共点的个数来考虑，上面的五种位置关系中有相同类型吗？

[生]外离和内含都没有公共点；外切和内切都有一个公共点；相交有两个公共点．

[师]因此只从公共点的个数来考虑，可分为相离、相切、相交三种．

经过大家的讨论我们可知：

投影片(§3．6A)

三、例题讲解

投影片(§3．6B)

分析：因为两个圆大小相同，所以半径OP＝O＇P＝OO＇，又TP、NP分别为两圆的切线，所以PT⊥OP，PN⊥O＇P，即∠OPT＝∠O＇PN＝90°，所以∠TPN等于360°减去∠OPT＋∠O＇PN＋∠OPO＇即可．

解：∵OP＝OO＇＝PO＇，

∴△PO＇O是一个等边三角形．

∴∠OPO＇＝60°．

又∵TP与NP分别为两圆的切线，

∴∠TPO＝∠NPO＇＝90°．

∴∠TPN＝360°－2×90°－60°＝120°．

四、想一想

如图(1)，⊙O1与⊙O2外切，这个图是轴对称图形吗？如果是，它的对称轴是什么？切点与对称轴有什么位置关系？如果⊙O1与⊙O2内切呢？〔如图(2)〕

[师]我们知道圆是轴对称图形，对称轴是任一直径所在的直线，两个圆是否也组成一个轴对称图形呢？这就要看切点T是否在连接两个圆心的直线上，下面我们用反证法来证明．反证法的步骤有三步：第一步是假设结论不成立；第二步是根据假设推出和已知条件或定理相矛盾的结论；第三步是证明假设错误，则原来的结论成立．

证明：假设切点T不在O1O2上．

因为圆是轴对称图形，所以T关于O1O2的对称点T＇也是两圆的公共点，这与已知条件⊙O1和⊙O2相切矛盾，因此假设不成立．

则T在O1O2上．

由此可知图(1)是轴对称图形，对称轴是两圆的连心线，切点与对称轴的位置关系是切点在对称轴上．

在图(2)中应有同样的结论．

通过上面的讨论，我们可以得出结论：两圆相内切或外切时，两圆的连心线一定经过切点，图(1)和图(2)都是轴对称图形，对称轴是它们的连心线．

五、议一议

投影片(§3．6C)

[师]如图，请大家互相交流．

[生]在图(1)中，两圆相外切，切点是A．因为切点A在连心线O1O2上，所以O1O2＝O1A＋O2A＝R＋r，即d＝R＋r；反之，当d＝R＋r时，说明圆心距等于两圆半径之和，O1、A、O2在一条直线上，所以⊙O1与⊙O2只有一个交点A，即⊙O1与⊙O2外切．

在图(2)中，⊙O1与⊙O2相内切，切点是B．因为切点B在连心线O1O2上，所以O1O2＝O1B－O2B，即d＝R－r；反之，当d＝R－r时，圆心距等于两半径之差，即O1O2＝O1B－O2B，说明O1、O2、B在一条直线上，B既在⊙O1上，又在⊙O2上，所以⊙O1与⊙O2内切．

[师]由此可知，当两圆相外切时，有d＝R＋r，反过来，当d＝R＋r时，两圆相外切，即两圆相外切d＝R＋r．

当两圆相内切时，有d＝R－r，反过来，当d＝R－r时，两圆相内切，即两圆相内切d＝R－r．

Ⅲ．课堂练习

随堂练习

Ⅳ．课时小结

本节课学习了如下内容：

1．探索圆和圆的五种位置关系；

2．讨论在两圆外切或内切情况下，图形的轴对称性及对称轴，以及切点和对称轴的位置关系；

3．探讨在两圆外切或内切时，圆心距d与R和r之间的关系．

Ⅴ．课后作业

习题3．9

Ⅵ．活动与探究

已知图中各圆两两相切，⊙O的半径为2R，⊙O1、⊙O2的半径为R，求⊙O3的半径．

分析：根据两圆相外切连心线的长为两半径之和，如果设⊙O3的半径为r，则O1O3＝O2O3＝R＋r，连接OO3就有OO3⊥O1O2，所以OO2O3构成了直角三角形，利用勾股定理可求得⊙O3的半径r．

解：连接O2O3、OO3，

∴∠O2OO3＝90°，OO3＝2R－r，

O2O3＝R＋r，OO2＝R．

∴(R＋r)2＝(2R－r)2＋R2．

∴r＝R．
