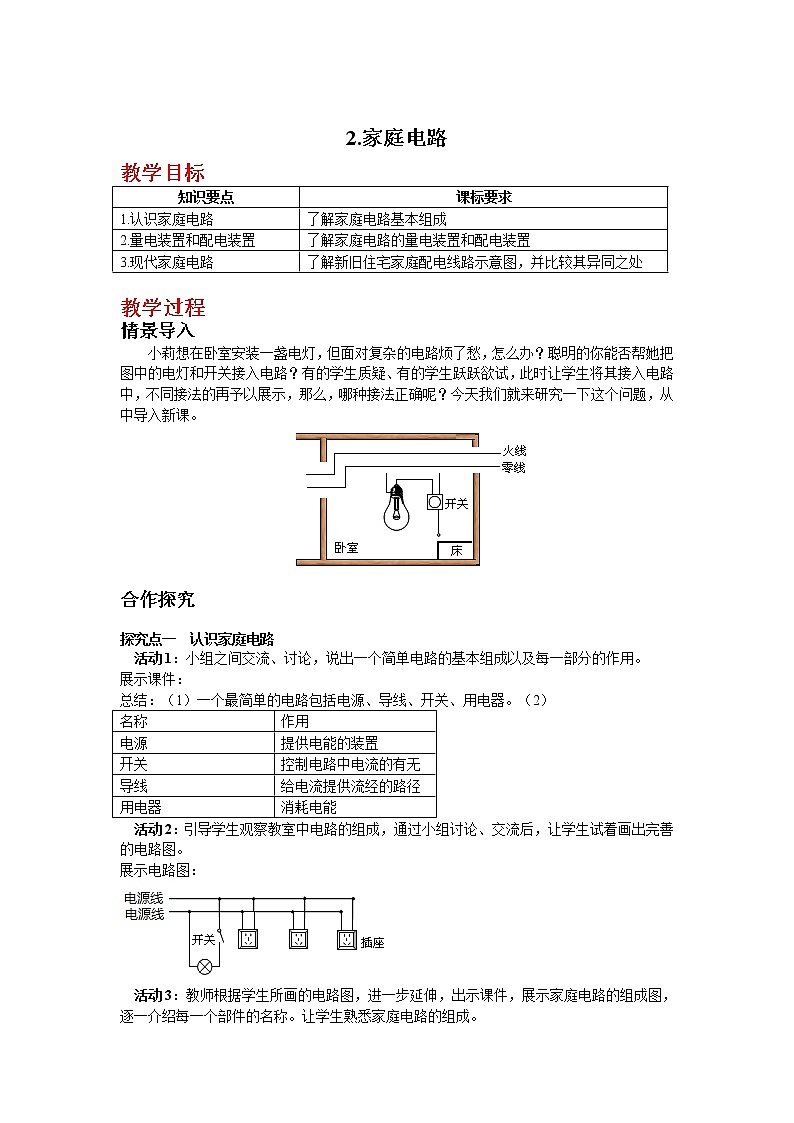

教科版九年级下册第九章 家庭用电2 家庭电路精品教学设计

这是一份教科版九年级下册第九章 家庭用电2 家庭电路精品教学设计，共4页。

教学目标
eq \(\s\up11(),\s\d4(教学过程))
情景导入
小莉想在卧室安装一盏电灯，但面对复杂的电路烦了愁，怎么办？聪明的你能否帮她把图中的电灯和开关接入电路？有的学生质疑、有的学生跃跃欲试，此时让学生将其接入电路中，不同接法的再予以展示，那么，哪种接法正确呢？今天我们就来研究一下这个问题，从中导入新课。
合作探究
探究点一 认识家庭电路
活动1：小组之间交流、讨论，说出一个简单电路的基本组成以及每一部分的作用。
展示课件：
总结：（1）一个最简单的电路包括电源、导线、开关、用电器。（2）
活动2：引导学生观察教室中电路的组成，通过小组讨论、交流后，让学生试着画出完善的电路图。
展示电路图：
活动3：教师根据学生所画的电路图，进一步延伸，出示课件，展示家庭电路的组成图，逐一介绍每一个部件的名称。让学生熟悉家庭电路的组成。

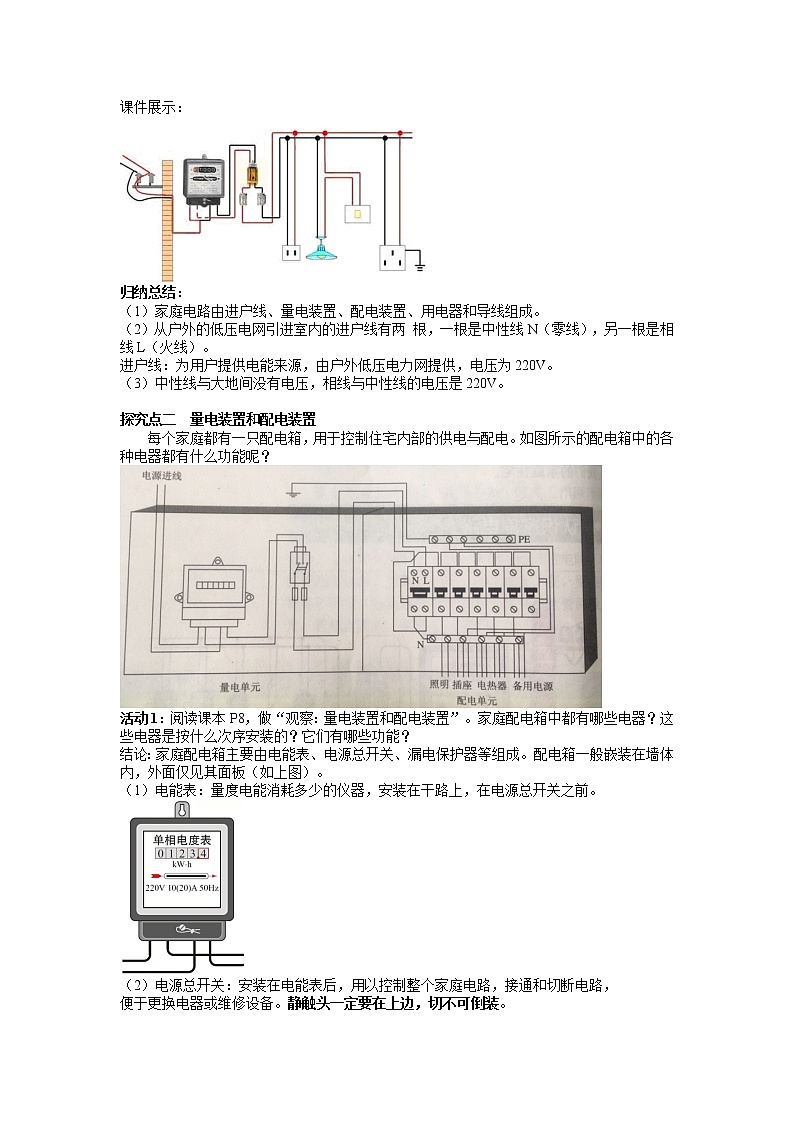

课件展示：
归纳总结：
（1）家庭电路由进户线、量电装置、配电装置、用电器和导线组成。
（2）从户外的低压电网引进室内的进户线有两 根，一根是中性线N（零线），另一根是相线L（火线）。
进户线：为用户提供电能来源，由户外低压电力网提供，电压为220V。
（3）中性线与大地间没有电压，相线与中性线的电压是220V。
探究点二 量电装置和配电装置
每个家庭都有一只配电箱，用于控制住宅内部的供电与配电。如图所示的配电箱中的各种电器都有什么功能呢？
活动1：阅读课本P8，做“观察：量电装置和配电装置”。家庭配电箱中都有哪些电器？这些电器是按什么次序安装的？它们有哪些功能？
结论：家庭配电箱主要由电能表、电源总开关、漏电保护器等组成。配电箱一般嵌装在墙体内，外面仅见其面板（如上图）。
（1）电能表：量度电能消耗多少的仪器，安装在干路上，在电源总开关之前。
（2）电源总开关：安装在电能表后，用以控制整个家庭电路，接通和切断电路，
便于更换电器或维修设备。静触头一定要在上边，切不可倒装。
（3）保险装置：通常分保险丝（也叫作熔丝）、低压断电器（也称空气开关）、漏电保护器。
①保险丝（也叫作熔丝）：由电阻率较大、熔点较低的铅锑合金制成，电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。选用合适规格的保险丝，不能用铜丝或者铁丝代替。
②低压断电器（也称空气开关）：现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
③漏电保护器：可以对人身触电、导线漏电、插座接错线、用电器短路等故障起保护作用。
活动2：阅读课本P9，做“动手做：练习使用家庭配电箱”。请在家长或技术人员的指导与帮助下，进行操作！
探究点三 现代家庭电路
阅读课本P10，了解单回路配电线路和多回路配电线路。如图9-2-2和图9-2-12所示的家庭配电线路单回路配电线路，其中各灯具以及插座相互并联，工作时互不影响。控制各灯具的开关都装在相线上，确保断开开关时灯具上不带电。现代家庭中由于常用电器较多，负载功率较大，一般采用多回路配电线路，有两个分支回路，一个分支回路供照明用电，由一个断路器单独控制；另一个分支回路供插座用电，且装有漏电保护器，如图9-2-13所示。如果接插座的用电设备发生故障，漏电保护器触发动作切断电路，不会影响照明用电。有的家庭电路中，还装空调插座和洗手间插座分别组成回路，形成多回路配电线路。
活动：引导学生做课本P10的“动手做：安装模拟家庭电路”。模拟家庭电路实验箱中配有电能表、闸刀开关、熔断器、三孔插座、电灯、按钮开关、导线等。按图9-2-2安装模拟家庭电路。
注意：
（1）按照进户线、电能表、总开关、熔断器、用电器顺序安装。
（2）控制各灯具的开关都应装在相线上。
（3）所有家用电器和插座都是并联的，而用电器要与它的开关串联。
（4）三孔插座需要接地。
板书设计
2.家庭电路
教学反思
本主要讲述家庭电路的组成及各部分的作用。通过多种教学方法和手段使学生了解家庭电路基本组成、家庭电路的量电装置和配电装置及新旧住宅家庭配电线路示意图，并比较其异同之处，从而掌握重点，突破难点。通过本节课的学习使得学生明白家庭电路的组成及各部分的作用，进而会利用这些知识为我们的生活服务，同时能利用这个知识来规避危险。
知识要点
课标要求
1.认识家庭电路
了解家庭电路基本组成
2.量电装置和配电装置
了解家庭电路的量电装置和配电装置
3.现代家庭电路
了解新旧住宅家庭配电线路示意图，并比较其异同之处
名称
作用
电源
提供电能的装置
开关
控制电路中电流的有无
导线
给电流提供流经的路径
用电器
消耗电能
