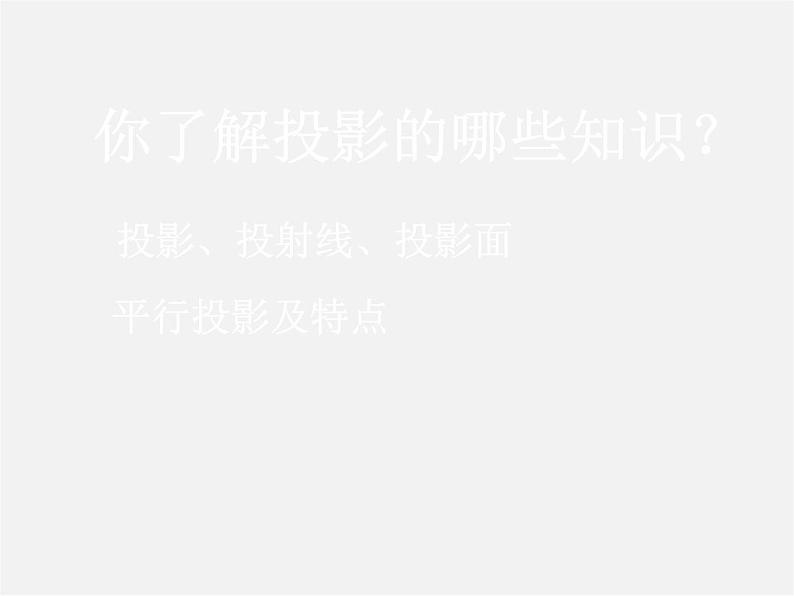

你了解投影的哪些知识？
这些皮影戏与手影戏有什么特征？

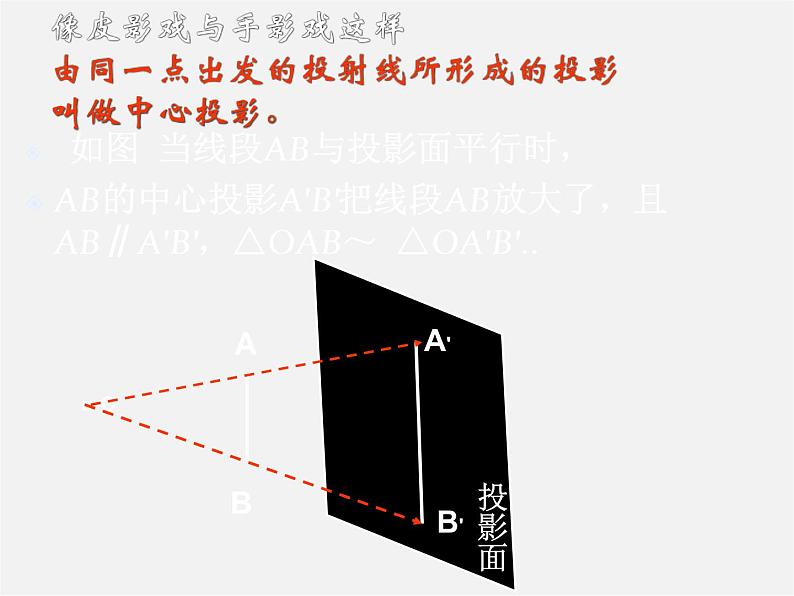

像皮影戏与手影戏这样 由同一点出发的投射线所形成的投影 叫做中心投影。
如图 当线段AB与投影面平行时，AB的中心投影A'B'把线段AB放大了，且AB∥A'B'，△OAB～ △OA'B'..

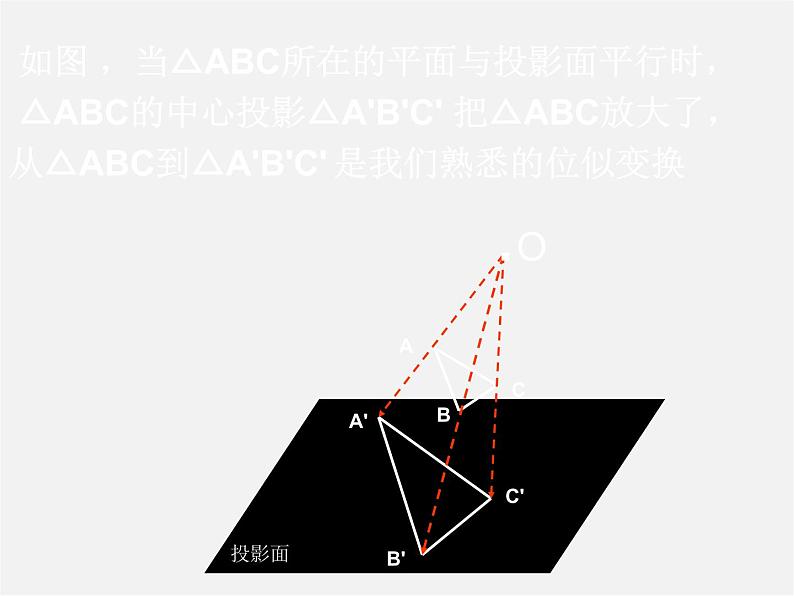

如图 ，当△ABC所在的平面与投影面平行时， △ABC的中心投影△A'B'C' 把△ABC放大了，从△ABC到△A'B'C' 是我们熟悉的位似变换
请观察下面两种投影，它们有什么相同点与不同点？
平行投影与中心投影的区别与联系
物体与投影面平行时的投影
例2 下面两幅图分别表示两根标杆在同一时刻的投影.请在图中画出形成投影的光线.它们是平行投影还是中心投影？并说明理由.
解：分别连结标杆的顶端与投影上的对应点 很明显，图(1)的投射线互相平行，是平行投影.图(2)的投射线会相交于一点，是中心投影.
例3 如图 是两棵小树在路灯下的影子.请画出形成树影的光线，确定光源的位置.
