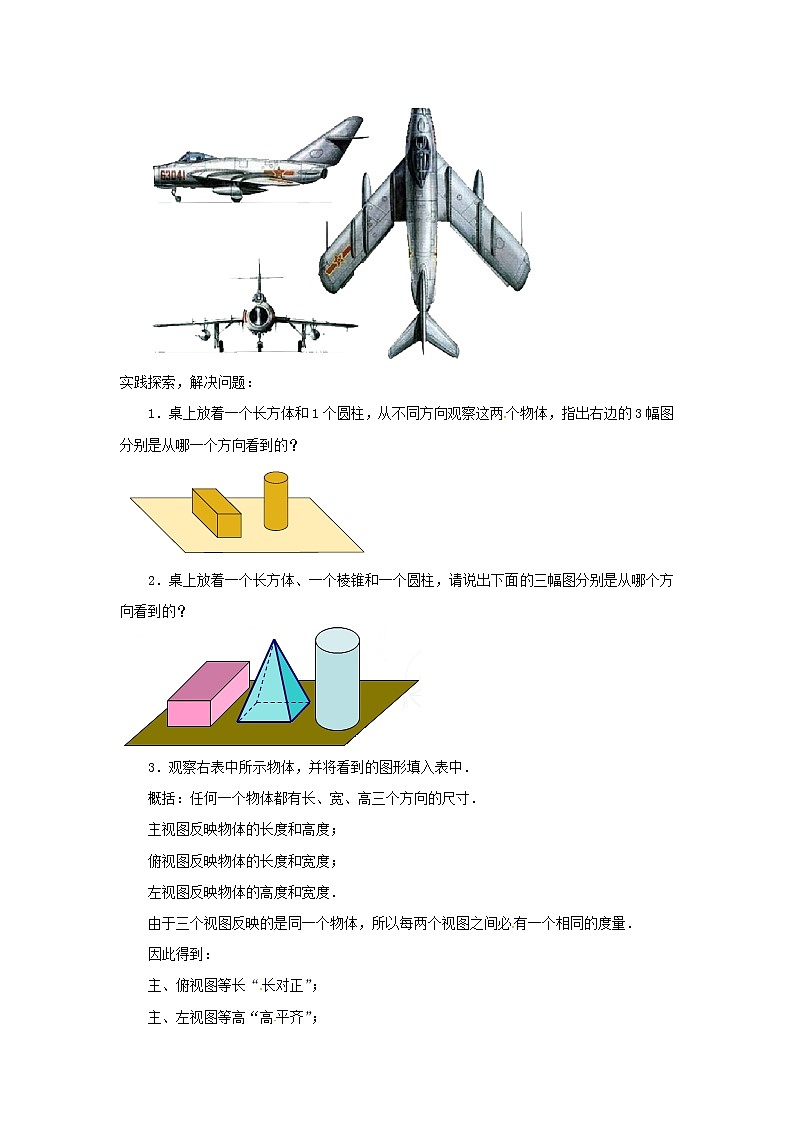

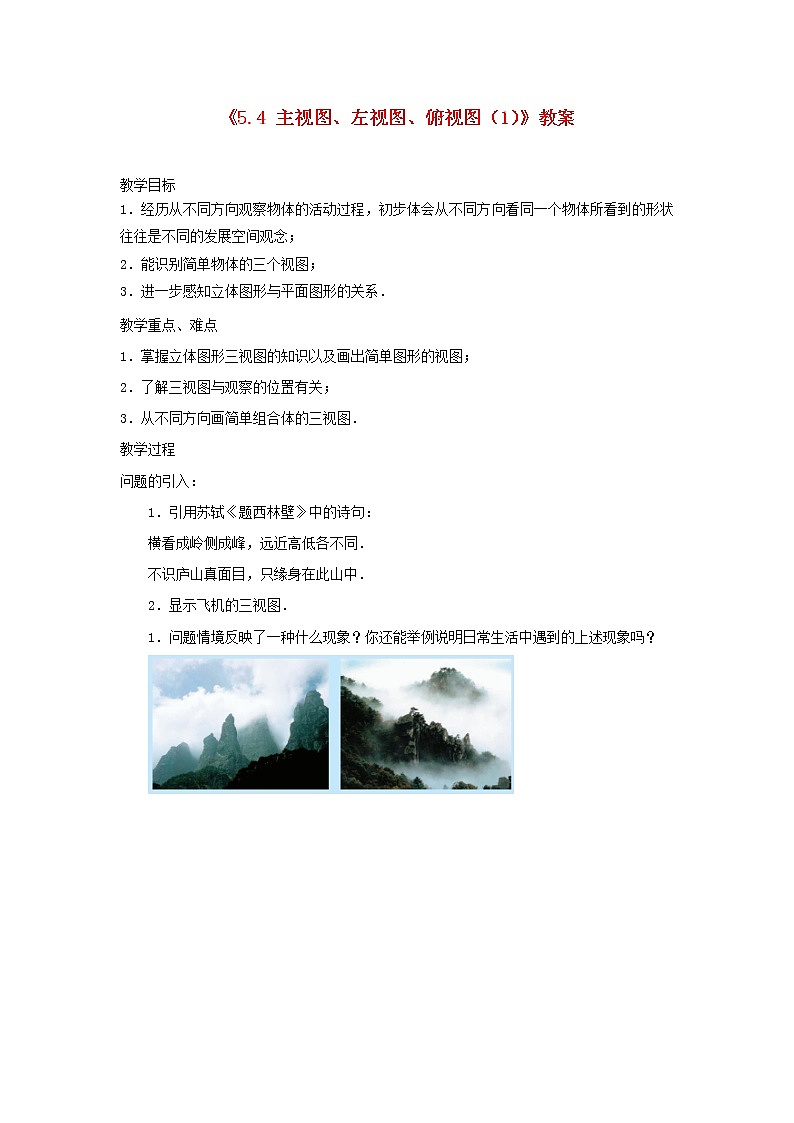

《5.4 主视图、左视图、俯视图（1）》教案 教学目标1．经历从不同方向观察物体的活动过程，初步体会从不同方向看同一个物体所看到的形状往往是不同的发展空间观念；2．能识别简单物体的三个视图；3．进一步感知立体图形与平面图形的关系．教学重点、难点1．掌握立体图形三视图的知识以及画出简单图形的视图；2．了解三视图与观察的位置有关；3．从不同方向画简单组合体的三视图．教学过程问题的引入：1．引用苏轼《题西林壁》中的诗句：横看成岭侧成峰，远近高低各不同．不识庐山真面目，只缘身在此山中．2．显示飞机的三视图．1．问题情境反映了一种什么现象？你还能举例说明日常生活中遇到的上述现象吗？实践探索，解决问题：1．桌上放着一个长方体和1个圆柱，从不同方向观察这两个物体，指出右边的3幅图分别是从哪一个方向看到的？2．桌上放着一个长方体、一个棱锥和一个圆柱，请说出下面的三幅图分别是从哪个方向看到的？    3．观察右表中所示物体，并将看到的图形填入表中．概括：任何一个物体都有长、宽、高三个方向的尺寸．主视图反映物体的长度和高度；俯视图反映物体的长度和宽度；左视图反映物体的高度和宽度．由于三个视图反映的是同一个物体，所以每两个视图之间必有一个相同的度量．因此得到：主、俯视图等长“长对正”；主、左视图等高“高平齐”；俯、左视图等宽“宽相等”．做一做：如右图所示的物体，你知道下面的三幅图分别是从哪个方向看到的吗？你能说出这三幅视图的名称吗？  牛刀小试：画出图中两个物体的主视图、左视图、俯视图．大显身手：甲、乙、丙、丁四人分别面对面坐在一个四边形桌子旁边，桌上一张纸写着数字“9”，甲说他看到的是“6”，乙说他看到的是“”，丙说他看到的是“”，丁说他看到的是“9”，则下列说法正确的是（　　）．A．甲在丁的对面，乙在甲的左边，丙在丁的右边；B．丙在乙的对面，丙的左边是甲，右边是乙；C．甲在乙的对面，甲的右边是丙，左边是丁；D．甲在丁的对面，乙在甲的右边，丙在丁的右边． 解：由图可知应选择D.总结：通过这节课你学到了什么？ 1．三视图： 　　2．三视图的特点：长对正；高平齐；宽相等．3．三视图与观察的位置有关．课后作业：P139习题A：1～3 B：4．
