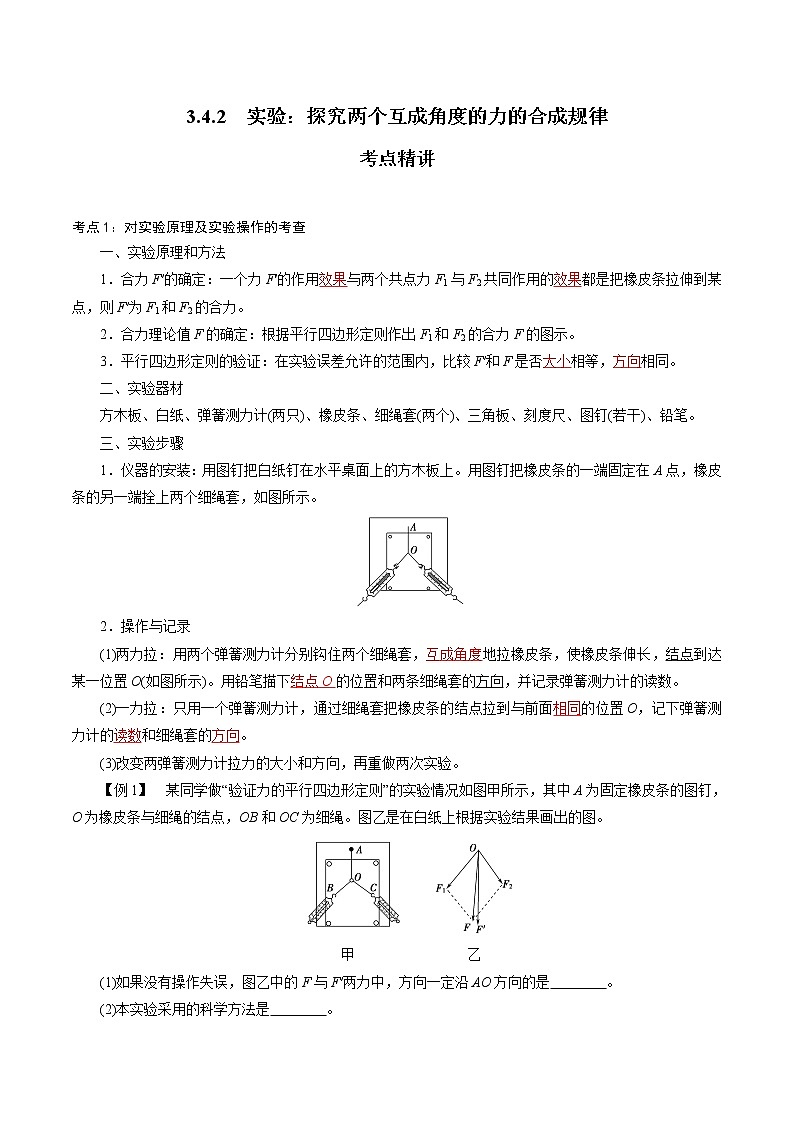

3.4.2  实验：探究两个互成角度的力的合成规律

考点精讲

考点1：对实验原理及实验操作的考查

一、实验原理和方法

1．合力F′的确定：一个力F′的作用效果与两个共点力F1与F2共同作用的效果都是把橡皮条拉伸到某点，则F′为F1和F2的合力。

2．合力理论值F的确定：根据平行四边形定则作出F1和F2的合力F的图示。

3．平行四边形定则的验证：在实验误差允许的范围内，比较F′和F是否大小相等，方向相同。

二、实验器材

方木板、白纸、弹簧测力计(两只)、橡皮条、细绳套(两个)、三角板、刻度尺、图钉(若干)、铅笔。

三、实验步骤

1．仪器的安装：用图钉把白纸钉在水平桌面上的方木板上。用图钉把橡皮条的一端固定在A点，橡皮条的另一端拴上两个细绳套，如图所示。

2．操作与记录

(1)两力拉：用两个弹簧测力计分别钩住两个细绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O(如图所示)。用铅笔描下结点O的位置和两条细绳套的方向，并记录弹簧测力计的读数。

(2)一力拉：只用一个弹簧测力计，通过细绳套把橡皮条的结点拉到与前面相同的位置O，记下弹簧测力计的读数和细绳套的方向。

(3)改变两弹簧测力计拉力的大小和方向，再重做两次实验。

【例1】　某同学做“验证力的平行四边形定则”的实验情况如图甲所示，其中A为固定橡皮条的图钉，O为橡皮条与细绳的结点，OB和OC为细绳。图乙是在白纸上根据实验结果画出的图。

甲　　　　　　　　乙

(1)如果没有操作失误，图乙中的F与F′两力中，方向一定沿AO方向的是        。

(2)本实验采用的科学方法是        。

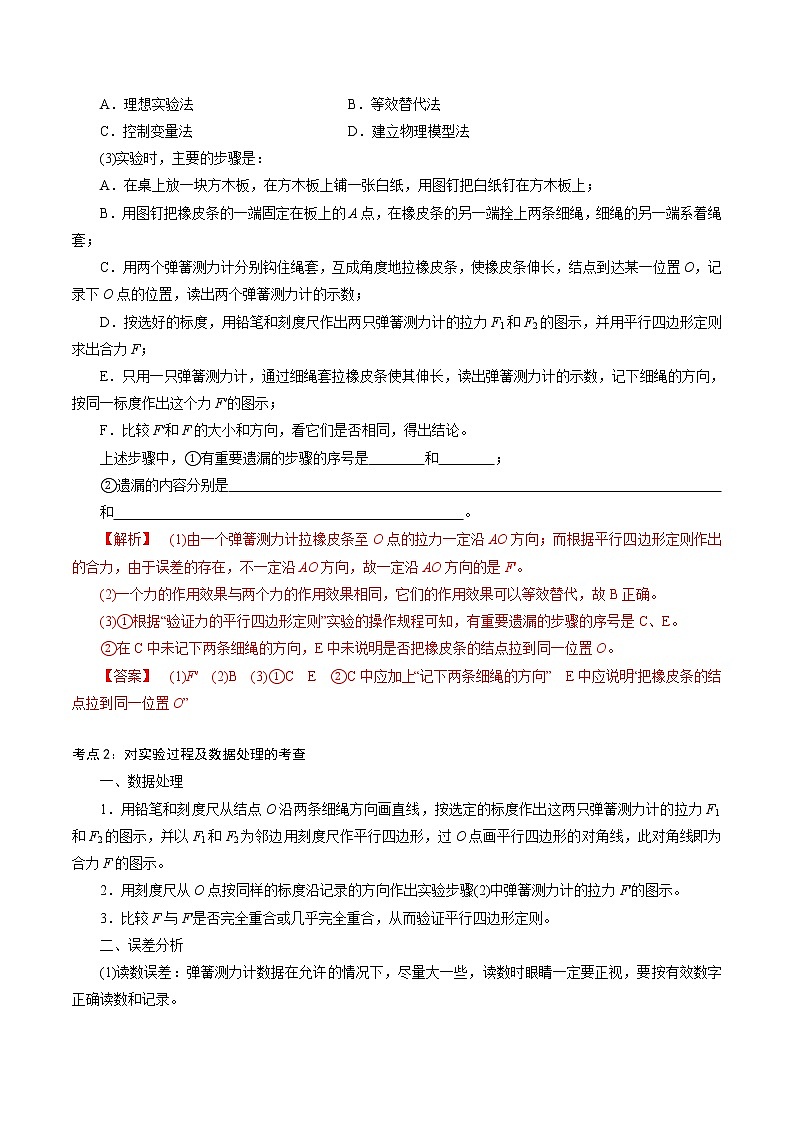

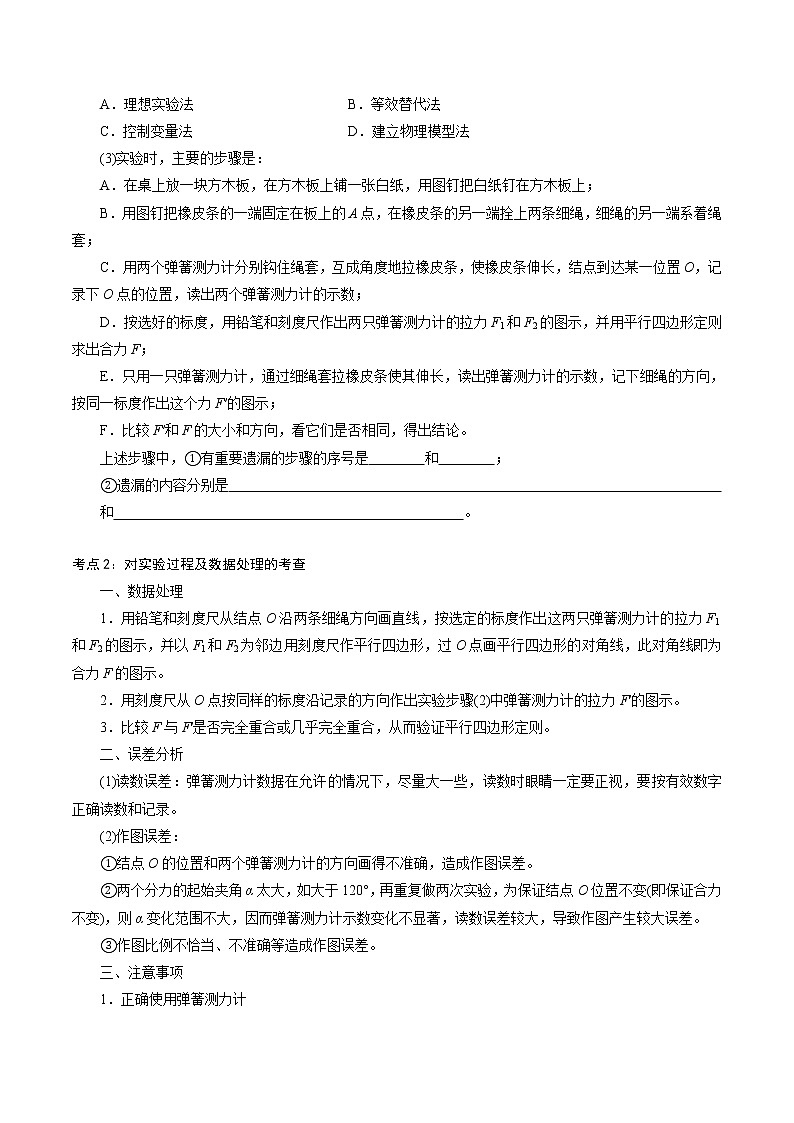

A．理想实验法　　　　   B．等效替代法

C．控制变量法   D．建立物理模型法

(3)实验时，主要的步骤是：

A．在桌上放一块方木板，在方木板上铺一张白纸，用图钉把白纸钉在方木板上；

B．用图钉把橡皮条的一端固定在板上的A点，在橡皮条的另一端拴上两条细绳，细绳的另一端系着绳套；

C．用两个弹簧测力计分别钩住绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O，记录下O点的位置，读出两个弹簧测力计的示数；

D．按选好的标度，用铅笔和刻度尺作出两只弹簧测力计的拉力F1和F2的图示，并用平行四边形定则求出合力F；

E．只用一只弹簧测力计，通过细绳套拉橡皮条使其伸长，读出弹簧测力计的示数，记下细绳的方向，按同一标度作出这个力F′的图示；

F．比较F′和F的大小和方向，看它们是否相同，得出结论。

上述步骤中，①有重要遗漏的步骤的序号是        和        ；

②遗漏的内容分别是

和                                                  。

考点2：对实验过程及数据处理的考查

一、数据处理

1．用铅笔和刻度尺从结点O沿两条细绳方向画直线，按选定的标度作出这两只弹簧测力计的拉力F1和F2的图示，并以F1和F2为邻边用刻度尺作平行四边形，过O点画平行四边形的对角线，此对角线即为合力F的图示。

2．用刻度尺从O点按同样的标度沿记录的方向作出实验步骤(2)中弹簧测力计的拉力F′的图示。

3．比较F与F′是否完全重合或几乎完全重合，从而验证平行四边形定则。

二、误差分析

(1)读数误差：弹簧测力计数据在允许的情况下，尽量大一些，读数时眼睛一定要正视，要按有效数字正确读数和记录。

(2)作图误差：

①结点O的位置和两个弹簧测力计的方向画得不准确，造成作图误差。

②两个分力的起始夹角α太大，如大于120°，再重复做两次实验，为保证结点O位置不变(即保证合力不变)，则α变化范围不大，因而弹簧测力计示数变化不显著，读数误差较大，导致作图产生较大误差。

③作图比例不恰当、不准确等造成作图误差。

三、注意事项

1．正确使用弹簧测力计

(1)测量前应首先检查弹簧测力计的零点是否准确，注意使用中不要超过其弹性限度。

(2)实验时，弹簧测力计必须保持与木板平行，且拉力应沿轴线方向。弹簧测力计的指针、拉杆都不要与刻度板和刻度板末端的限位孔发生摩擦。

(3)读数时应正对、平视刻度，估读到最小刻度的下一位。

2．规范实验操作

(1)位置不变：在同一次实验中，将橡皮条拉长时结点的位置一定要相同。

(2)角度合适：两个弹簧测力计所拉细绳套的夹角不宜太小，也不宜太大，以60°～100°为宜。

(3)在不超出弹簧测力计量程及在橡皮条弹性限度内的前提下，测量数据应尽量大一些。

(4)细绳套应适当长一些，便于确定力的方向。不要直接沿细绳套方向画直线，应在细绳套两端画个投影点，去掉细绳套后，连直线确定力的方向。

3．规范合理作图：在同一次实验中，画力的图示选定的标度要相同，并且要恰当选定标度，使力的图示稍大一些。

【例2】　在“验证力的平行四边形定则”实验中，现有木板、白纸、图钉、橡皮筋、细绳套和一把弹簧秤。

(1)为完成实验，某同学另找来一根弹簧，先测量其劲度系数，得到的实验数据如表：

根据表中数据在图甲中作出F­x图像并求得该弹簧的劲度系数k＝        N/m。

甲

(2)某次实验中，弹簧秤的指针位置如图乙所示，其读数为        N；同时利用(1)中结果获得弹簧上的弹力值为2.50 N，请在下面虚线框中画出这两个共点力的合力F合。

(3)由图得到F合＝        N

考点3：实验拓展与创新

【例3】　某同学尝试用橡皮筋等器材验证力的平行四边形定则，他找到两条相同的橡皮筋(遵循胡克定律)和若干小重物，以及刻度尺、三角板、铅笔、细绳、白纸、钉子，设计了如下实验：将两条橡皮筋的一端与细绳连接，结点为O，细绳下挂一重物，两橡皮筋的另一端也都连有细绳。实验时，先将一条橡皮筋的另一端的细绳固定在墙上的钉子A上，另一条橡皮筋任其下垂，如图甲所示；再将另一条橡皮筋的另一端的细绳也固定在墙上的钉子B上，如图乙所示。

(1)为完成实验，下述操作中不需要的是        。

A．两橡皮筋的另一端连接的细绳a、b长度要相同

B．要测量橡皮筋的原长

C．要测量图甲和图乙中橡皮筋的长度

D．要记录图乙中结点O的位置及过结点O的竖直方向

(2)对该实验“两条相同的橡皮筋”的要求的理解正确的为        。

A．橡皮筋的材料和原长相同即可

B．橡皮筋的材料和粗细相同即可

C．橡皮筋的材料、原长和粗细均要相同
