第21讲 电与磁练习题

这是一份第21讲 电与磁练习题，共4页。试卷主要包含了选择题，填空题等内容，欢迎下载使用。

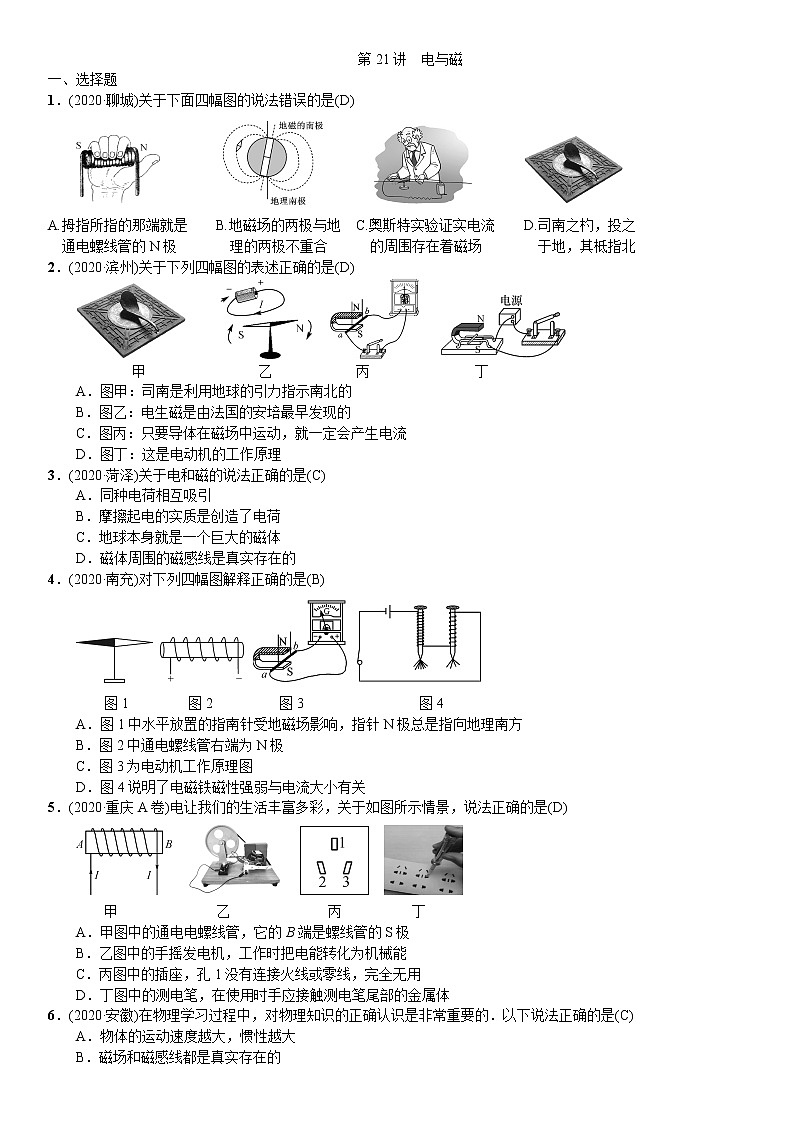

第21讲　电与磁一、选择题1．(2020·聊城)关于下面四幅图的说法错误的是(D)          A.拇指所指的那端就是  B.地磁场的两极与地 C.奥斯特实验证实电流  D.司南之杓，投之通电螺线管的N极    理的两极不重合   的周围存在着磁场    于地，其柢指北2．(2020·滨州)关于下列四幅图的表述正确的是(D)    甲 　　     乙      丙        丁A．图甲：司南是利用地球的引力指示南北的B．图乙：电生磁是由法国的安培最早发现的C．图丙：只要导体在磁场中运动，就一定会产生电流D．图丁：这是电动机的工作原理3．(2020·菏泽)关于电和磁的说法正确的是(C)A．同种电荷相互吸引B．摩擦起电的实质是创造了电荷C．地球本身就是一个巨大的磁体D．磁体周围的磁感线是真实存在的4．(2020·南充)对下列四幅图解释正确的是(B)   图1   图2    图3     图4A．图1中水平放置的指南针受地磁场影响，指针N极总是指向地理南方B．图2中通电螺线管右端为N极C．图3为电动机工作原理图D．图4说明了电磁铁磁性强弱与电流大小有关5．(2020·重庆A卷)电让我们的生活丰富多彩，关于如图所示情景，说法正确的是(D)   甲    乙    丙   丁A．甲图中的通电电螺线管，它的B端是螺线管的S极B．乙图中的手摇发电机，工作时把电能转化为机械能C．丙图中的插座，孔1没有连接火线或零线，完全无用D．丁图中的测电笔，在使用时手应接触测电笔尾部的金属体6．(2020·安徽)在物理学习过程中，对物理知识的正确认识是非常重要的．以下说法正确的是(C)A．物体的运动速度越大，惯性越大B．磁场和磁感线都是真实存在的C．电动机工作时消耗的电能主要转化成机械能D．热机工作的实质是把机械能转化为内能7．(多选)(2020·河南)在科学晚会上，小明所在的科技小组展示了一个“隔板推物”的节目，其原理如图所示．甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路．用手推动甲线圈摆动时，乙线圈会随之摆动．对于这个过程，下列说法正确的是(AD)A．甲线圈相当于电源，乙线圈相当于用电器B．推动甲线圈摆动时电能转化为机械能C．乙线圈随之摆动时机械能转化为电能D．乙线圈摆动是因为通电导线在磁场中受力8．(2020·常德)下列四幅图中可探究磁场对电流作用的是(B)A 　　B  C　　D9．(2020·岳阳)如图所示的四个实验，能反映电动机工作原理的是(D)A  　　B C　　D10．(2020·临沂)居家防疫期间跑步机深受青睐，其核心装置是电动机．下列实验能说明电动机工作原理的是(C)A 　　B  C 　D11．(2020·黔南州)如图所示四个装置中工作原理与发电机相同的是(C)      A.电磁起重机 　　 B.扬声器     C.话筒  　　   D.司南12．(2020·泰州)马拉松比赛时常采用感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息．当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是(C)       A.电风扇　 B.门吸　    C.手摇发电电筒　   D.电铃13．(2020·成都)小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来．对这个现象分析正确的是(C)A．“甲电机”将电能转化为机械能B．“乙电机”将机械能转化为电能C．“甲电机”依据电磁感应来工作D．两电机的工作原理是相同的二、填空题1．(2020·成都)如图是我国古代发明的指南针——司南，能指示南北方向．因为地球周围存在地磁场，指南针静止时它的南极指向地理的__南__极附近．指南针放在通电导线附近发生了轻微偏转，是因为__电流__产生了磁场．  第1题图   第3题图2．(2020·河南)我国宋代科学家沈括在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”．人们把指南针指南的磁极叫__S__极，地磁场的__N__极在地理的南极附近．3．(2020·菏泽)如图所示，闭合开关后，电磁铁的左端为__N__极．对电磁铁来说，匝数越多，通过的__电流__越大，它的磁性就越强．4．(2020·菏泽)如图所示的装置可以说明__发电__机的工作原理．开关闭合后，当导体棒ab在磁场中竖直上下运动时，灵敏电流表的指针__不能__(填“能”或“不能”)发生偏转．   第4题图     第5题图5．(2020·遵义)某物理兴趣小组进行“电与磁的关系”的实验探究，在水平桌面上按照如图所示装置进行实验．闭合开关，使铜棒在水平金属轨道上快速左右运动，观察到灵敏电流计的指针发生偏转，这一现象与__发电机__(填“电动机”或“发电机”)的工作原理相同；若灵敏电流计指针向右偏转，小磁针a端向通电螺线管偏转，则a端是__N__极．6．(2020·苏州)如图所示，将甲、乙两个微型电动机的转轴对接并固定在一起，闭合开关后两电动机一起转动，小灯泡发光．此处产生电磁感应现象的是__甲__(填“甲”或“乙”)电动机．该过程中能量转化是将电能→__机械__能→电能，最终转化为内能和光能．7．(2020·苏州)阅读下列材料，回答问题．伽利略的温度计及热电阻16世纪，伽利略利用热胀冷缩的原理制作过一种最早的温度计．据他学生描述：伽利略取一个鸡蛋大小的玻璃泡，将其接到一根约半米长的细玻璃管一端，用手掌将玻璃泡握住，使之受热，然后倒转插入水中，松开手待玻璃泡冷却后，水会升高二三十厘米，用水柱上升的高度来表示手掌的温度，如图甲所示．    甲       乙       丙温度能明显影响金属导体和半导体的导电性能．金属的导电性能会随温度增加而减弱；与金属不同，有些半导体的导电性能会随温度增加而增强，如图乙所示是一种金属导体和一种半导体的电阻－温度特性图线．根据这一特性，它们不仅可以用来测量温度，还能作为热传感器运用到自动控制电路中．(1)伽利略的温度计测温物质是__玻璃泡中的空气__(填“玻璃泡中的空气”或“玻璃管中的水”)，他在用温度计测量手掌温度时，玻璃管中的水柱越高，表明手掌的温度越__高__(填“高”或“低”)；(2)如图丙所示，是一款利用热传感器设计的高温报警器电路，启动报警器，当环境温度过高时，电铃会被接通发出报警声，通过断开开关S可关闭铃声．电铃应接在电路中的__b__(“a”“b”或“c”)位置，热传感器接在电路中的__c__(“a”“b”或“c”)位置，热传感器应使用图乙中的__半导体__(填“金属导体”或“半导体”)．
