物理八年级上册第1节 透镜课后测评

这是一份物理八年级上册第1节 透镜课后测评，共8页。试卷主要包含了夯基达标，培优促能等内容，欢迎下载使用。

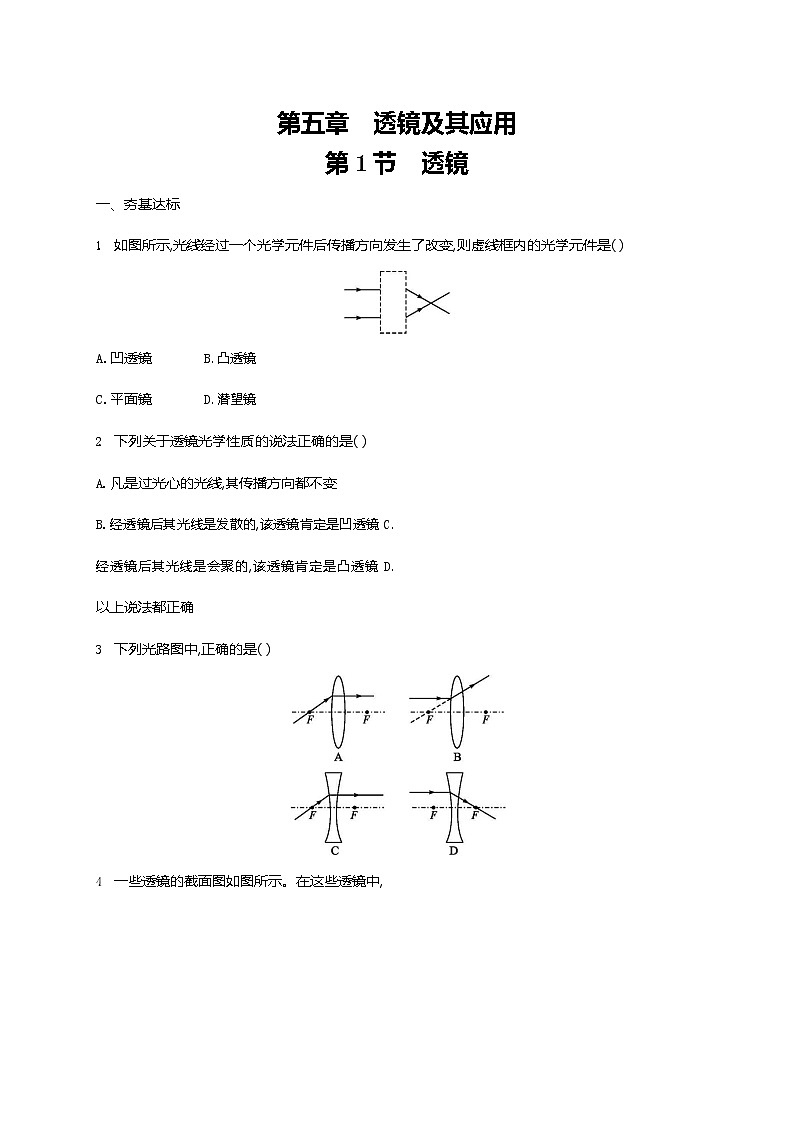

一、夯基达标
如图所示,光线经过一个光学元件后传播方向发生了改变,则虚线框内的光学元件是( )
A.凹透镜B.凸透镜
C.平面镜D.潜望镜
下列关于透镜光学性质的说法正确的是( )
凡是过光心的光线,其传播方向都不变
经透镜后其光线是发散的,该透镜肯定是凹透镜 C. 经透镜后其光线是会聚的,该透镜肯定是凸透镜 D. 以上说法都正确
下列光路图中,正确的是( )

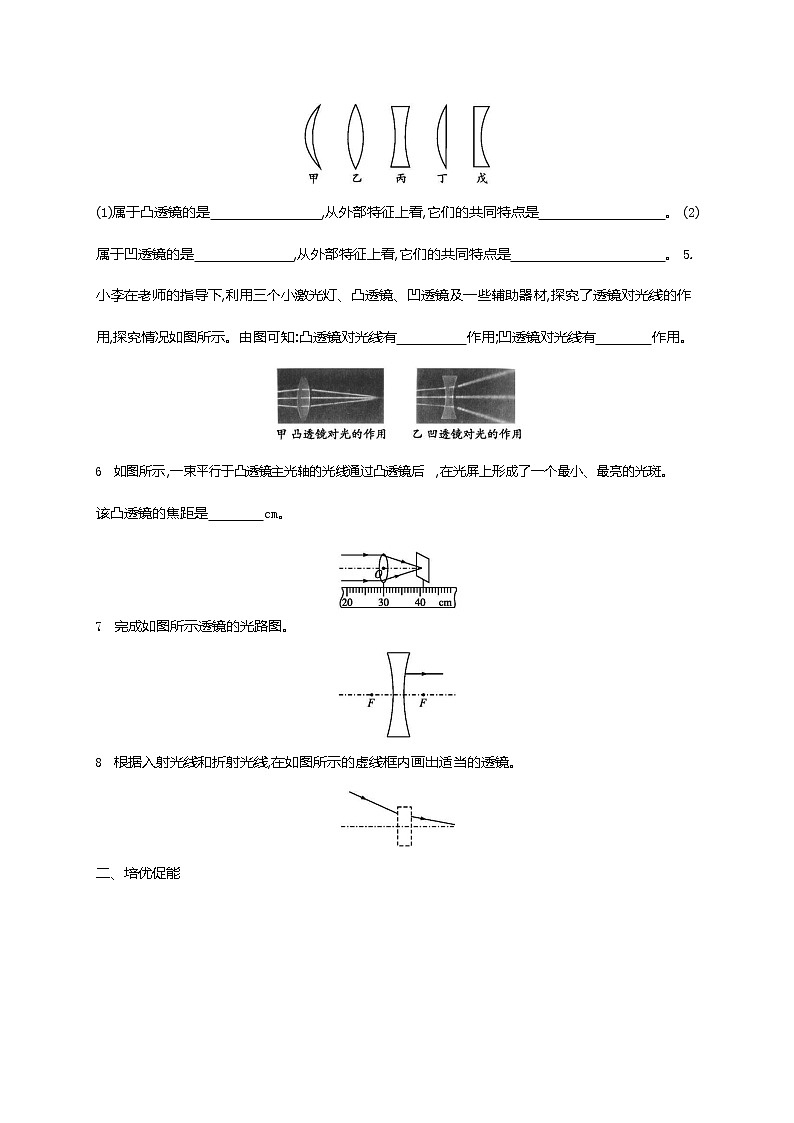

一些透镜的截面图如图所示。在这些透镜中,
(1)属于凸透镜的是 ,从外部特征上看,它们的共同特点是 。 (2) 属于凹透镜的是 ,从外部特征上看,它们的共同特点是 。 5. 小李在老师的指导下,利用三个小激光灯、凸透镜、凹透镜及一些辅助器材,探究了透镜对光线的作用,探究情况如图所示。由图可知:凸透镜对光线有 作用;凹透镜对光线有 作用。
如图所示,一束平行于凸透镜主光轴的光线通过凸透镜后,在光屏上形成了一个最小、最亮的光斑。 该凸透镜的焦距是 cm。
完成如图所示透镜的光路图。
根据入射光线和折射光线,在如图所示的虚线框内画出适当的透镜。
二、培优促能

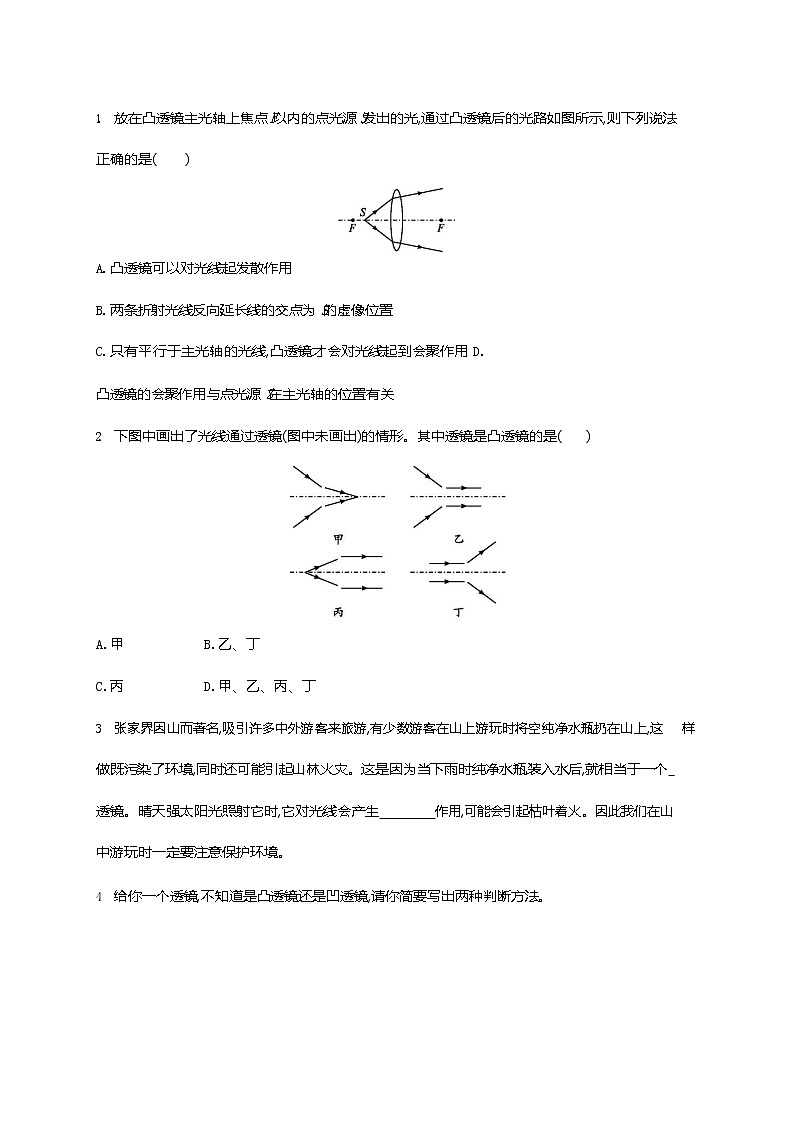

放在凸透镜主光轴上焦点F以内的点光源S发出的光,通过凸透镜后的光路如图所示,则下列说法正确的是()
凸透镜可以对光线起发散作用
两条折射光线反向延长线的交点为 S的虚像位置
只有平行于主光轴的光线,凸透镜才会对光线起到会聚作用 D.
凸透镜的会聚作用与点光源 S在主光轴的位置有关
下图中画出了光线通过透镜(图中未画出)的情形。其中透镜是凸透镜的是()
A.甲B.乙、丁
C.丙D.甲、乙、丙、丁
张家界因山而著名,吸引许多中外游客来旅游,有少数游客在山上游玩时将空纯净水瓶扔在山上,这 样做既污染了环境,同时还可能引起山林火灾。这是因为当下雨时纯净水瓶装入水后,就相当于一个
透镜。晴天强太阳光照射它时,它对光线会产生 作用,可能会引起枯叶着火。因此我们在山中游玩时一定要注意保护环境。
给你一个透镜,不知道是凸透镜还是凹透镜,请你简要写出两种判断方法。
。
。
请完成如图所示的光路图。
如图所示,SA、SB是光源 S发出的两条光线。其中 SA平行于主光轴,SB过左焦点,请画出这两条光线通过凸透镜后的出射光线(注意标出箭头方向)。
★7.小明有 3 个凸透镜,它们用同种材料制成,形状如图所示。
(1)你猜想它们的焦距是否相同?如果不同,你认为哪个焦距大?哪个焦距小? (2)请设计实验证明你的猜想:简要写出实验步骤,画出记录实验数据的表格;
(3)小明根据实验观察画出的三组光路图如图所示。根据这个实验记录,你可以得到什么结论?
参考答案
一、夯基达标
1.B凹透镜对光线有发散作用,凸透镜对光线有会聚作用,平面镜对光线起反射作用,图中虚框内的光学元件对光线有会聚作用,故是凸透镜,B 正确,A、C、D 错误。
2.A 凸透镜对光线起会聚作用,凹透镜对光线起发散作用。会聚是指入射光线经透镜折射后,更靠近主光轴,但折射光线可能是会聚的,也可能是发散的。发散是指入射光线经透镜折射后更远离主光轴, 但折射光线可能是会聚的,也可能是发散的。
3.A 要解决此题,需要掌握凸透镜与凹透镜对光线的作用,凸透镜有会聚光线的作用,凹透镜有发散光线的作用。并且要掌握三条特殊的光线通过透镜的情况。①平行于主光轴的光线,通过透镜后过焦点。“过焦点”:凸透镜会聚于焦点,凹透镜折射光线的反向延长线过焦点。②过光心的光线,传播方向不变。③过焦点的光线,通过透镜后平行于主光轴。“过焦点”:凸透镜从焦点发出或经过焦点, 凹透镜是欲会聚于异侧焦点。
解析 凸透镜的外形特点是中间比边缘厚,所以甲、乙、丁都属于凸透镜,而凹透镜相反,它的中间比边缘薄,所以丙、戊是凹透镜。
答案 (1)甲、乙、丁中间厚边缘薄(2)丙、戊中间薄边缘厚
解析 由题图可知:光线经过凸透镜折射后更加靠近主光轴,故凸透镜对光有会聚作用;光线经过凹透镜折射后远离主光轴,即凹透镜对光有发散作用。
答 案会聚发散
解析 平行于凸透镜主光轴的光通过凸透镜后会聚在焦点上,焦点到光心的距离即为焦距,故焦距为
11.0 cm。答 案 11.0
解析 本题考查了透镜的特殊光线的画法。平行于主光轴的光线经凹透镜折射后的光线的反向延长线过虚焦点;射向虚焦点的光线经凹透镜折射后,将平行于主光轴。该折射光线平行于主光轴,所以入射光线应是射向虚焦点的。
答案 如图所示
解析 由题图给出的光线可知,原本向中间会聚的光线经透镜折射后变得延迟会聚,故虚线框内的应该是凹透镜。
答案 如图所示
二、培优促能
1.B 本题考查凸透镜对光线的作用及其成像规律。凸透镜可以对光线起会聚作用,故 A 错误;两条折射光线反向延长线的交点为 S的虚像位置,故 B 正确;凸透镜对所有光线都起到会聚作用,故C 错误;凸透镜的会聚作用与点光源 S在主光轴的位置无关,故 D 错误。故选B。
2.C 凸透镜是中间厚边缘薄,光经透镜两次折射后都是向靠近主光轴方向(中心方向)偏折(经过光心的除外),所以它具有会聚作用。凹透镜是中心薄边缘厚,光经透镜两次折射后都是向远离主光轴方向
(中心方向)偏折(经过光心的除外),所以它有发散作用。从甲、乙、丙、丁四个图可以看出对光有会聚作用的只有丙。
解析 装入水的纯净水瓶能透光,并且中间厚、边缘薄,此时就是一个水凸透镜,在一些特定的条件下,会因为会聚的阳光恰好使易燃物因温度升高而燃烧,发生火灾。
答案 凸会聚
答案 (1)利用透镜的形状进行判断:用手去摸,中间厚、两边薄的是凸透镜 (2)利用透镜对平行光的作用进行判断:让透镜对着太阳光(或平行光源)移动,能会聚光线的是凸透镜,反之是凹透镜
解析 平行于主光轴的光线经凸透镜折射后过另一侧的焦点,通过凸透镜中心的光线,透过凸透镜后传播方向不变。
答案 如图所示
解析 本题考查凸透镜的两条特殊光线的作图,平行于凸透镜主光轴的光线,经过凸透镜后,折射光线必定经过凸透镜的焦点;过焦点的光线通过凸透镜后,必定平行于主光轴。
答案 如图所示
解析 要证明自己的猜想,关键在于测出三个凸透镜的焦距进行比较。测定凸透镜焦点最简单的方法,就是让太阳光平行于主光轴通过凸透镜会聚于一点。
答案 (1)不相同A 的焦距最大,C 的焦距最小
凸透镜
A 透镜
B 透镜
C 透镜
焦距/cm
分别测出 3 个凸透镜的焦距,具体方法是让凸透镜正对太阳光,在透过阳光的一侧前后移动白纸,直到白纸上出现一个小亮点(焦点),用刻度尺测量焦点到凸透镜光心的距离,就是凸透镜的焦距。比较 3 个凸透镜焦距的大小,看猜想是否正确。记录数据的表格见下表。
同种材料制成的凸透镜,表面越凸,焦距越小(表面越扁平,焦距越大)。
