2021学年第2节 欧姆定律复习练习题

这是一份2021学年第2节 欧姆定律复习练习题，共6页。试卷主要包含了5 AB，2~0，如图所示,电源电压保持不变等内容，欢迎下载使用。

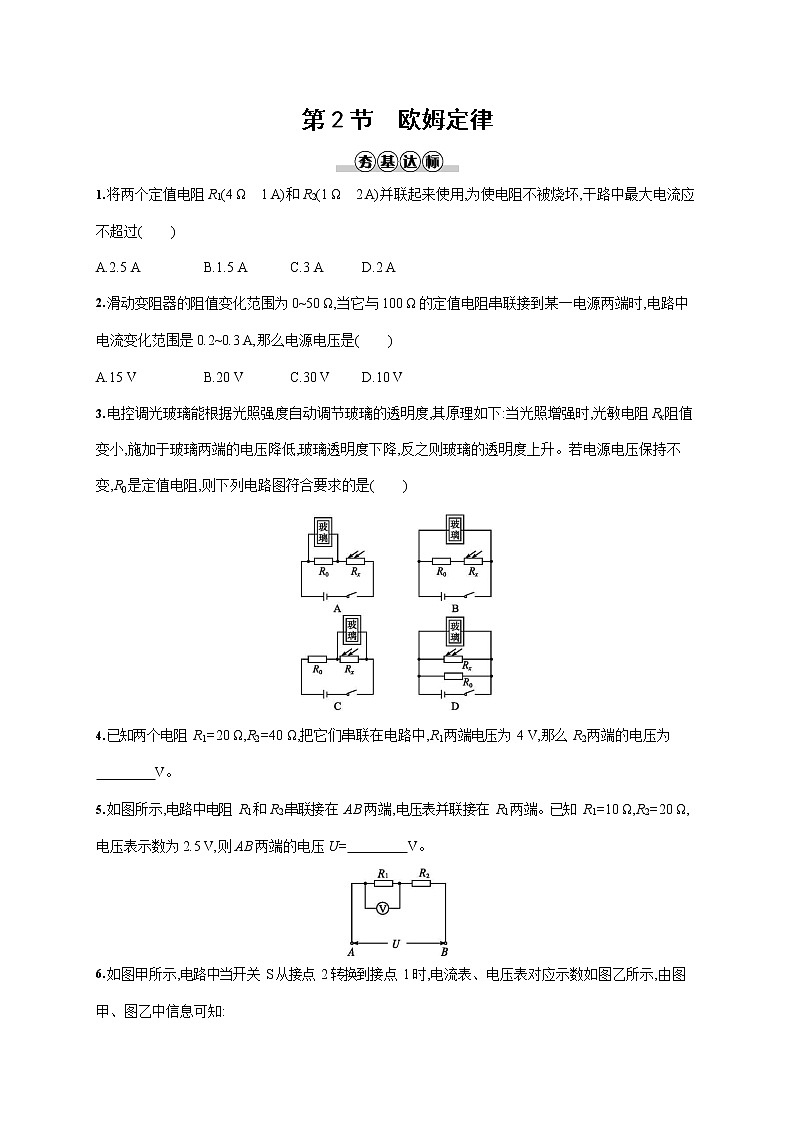

将两个定值电阻 R1(4 Ω1 A)和 R2(1 Ω2 A)并联起来使用,为使电阻不被烧坏,干路中最大电流应不超过()
A.2.5 AB.1.5 AC.3 AD.2 A
滑动变阻器的阻值变化范围为 0~50 Ω,当它与 100 Ω 的定值电阻串联接到某一电源两端时,电路中电流变化范围是 0.2~0.3 A,那么电源电压是()
A.15 VB.20 VC.30 VD.10 V
电控调光玻璃能根据光照强度自动调节玻璃的透明度,其原理如下:当光照增强时,光敏电阻 Rx 阻值变小,施加于玻璃两端的电压降低,玻璃透明度下降,反之则玻璃的透明度上升。若电源电压保持不变,R0 是定值电阻,则下列电路图符合要求的是()
已知两个电阻 R1=20 Ω,R2=40 Ω,把它们串联在电路中,R1 两端电压为 4 V,那么 R2 两端的电压为
V。
如图所示,电路中电阻 R1 和 R2 串联接在 AB 两端,电压表并联接在 R1 两端。已知 R1=10 Ω,R2=20 Ω,
电压表示数为 2.5 V,则 AB 两端的电压 U= V。

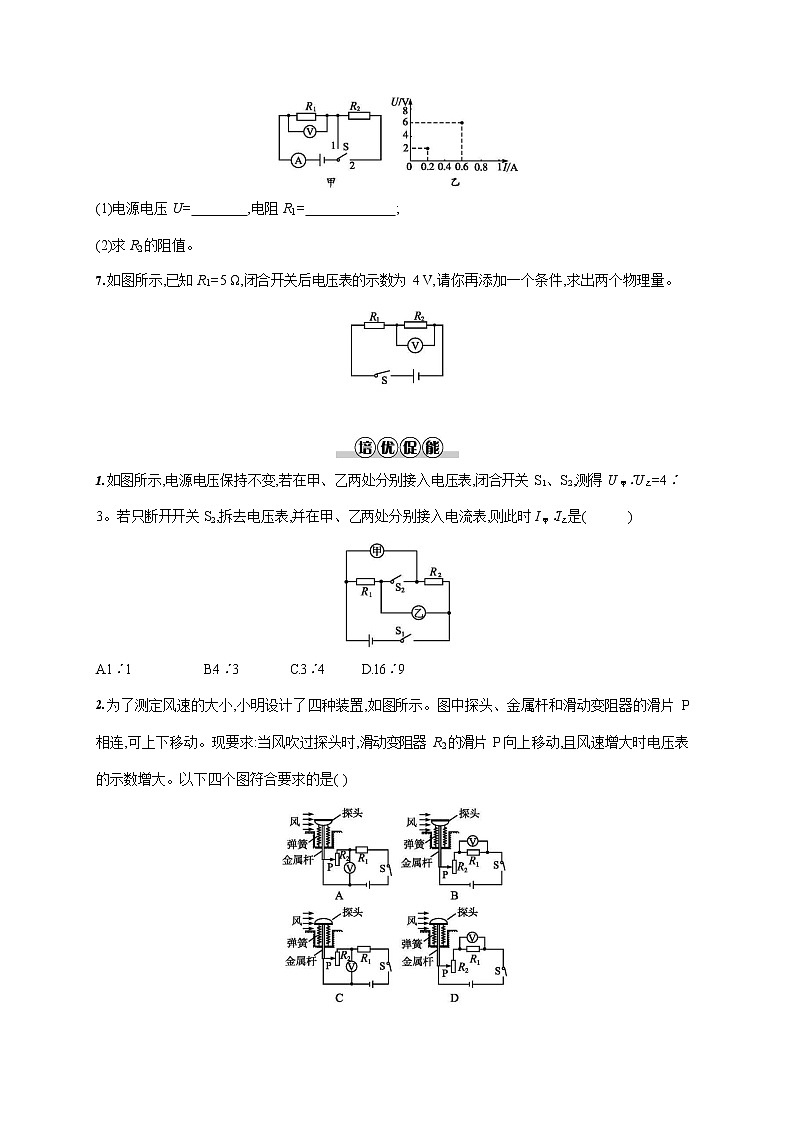

如图甲所示,电路中当开关 S 从接点 2 转换到接点 1 时,电流表、电压表对应示数如图乙所示,由图甲、图乙中信息可知:
(1)电源电压 U= ,电阻 R1= ; (2)求 R2 的阻值。
如图所示,已知 R1=5 Ω,闭合开关后电压表的示数为 4 V,请你再添加一个条件,求出两个物理量。
如图所示,电源电压保持不变,若在甲、乙两处分别接入电压表,闭合开关 S1、S2,测得 U 甲∶U乙=4∶
3。若只断开开关S2,拆去电压表,并在甲、乙两处分别接入电流表,则此时 I 甲∶I乙是()
A.1∶1B.4∶3C.3∶4D.16∶9
为了测定风速的大小,小明设计了四种装置,如图所示。图中探头、金属杆和滑动变阻器的滑片 P 相连,可上下移动。现要求:当风吹过探头时,滑动变阻器 R2 的滑片 P 向上移动,且风速增大时电压表的示数增大。以下四个图符合要求的是( )

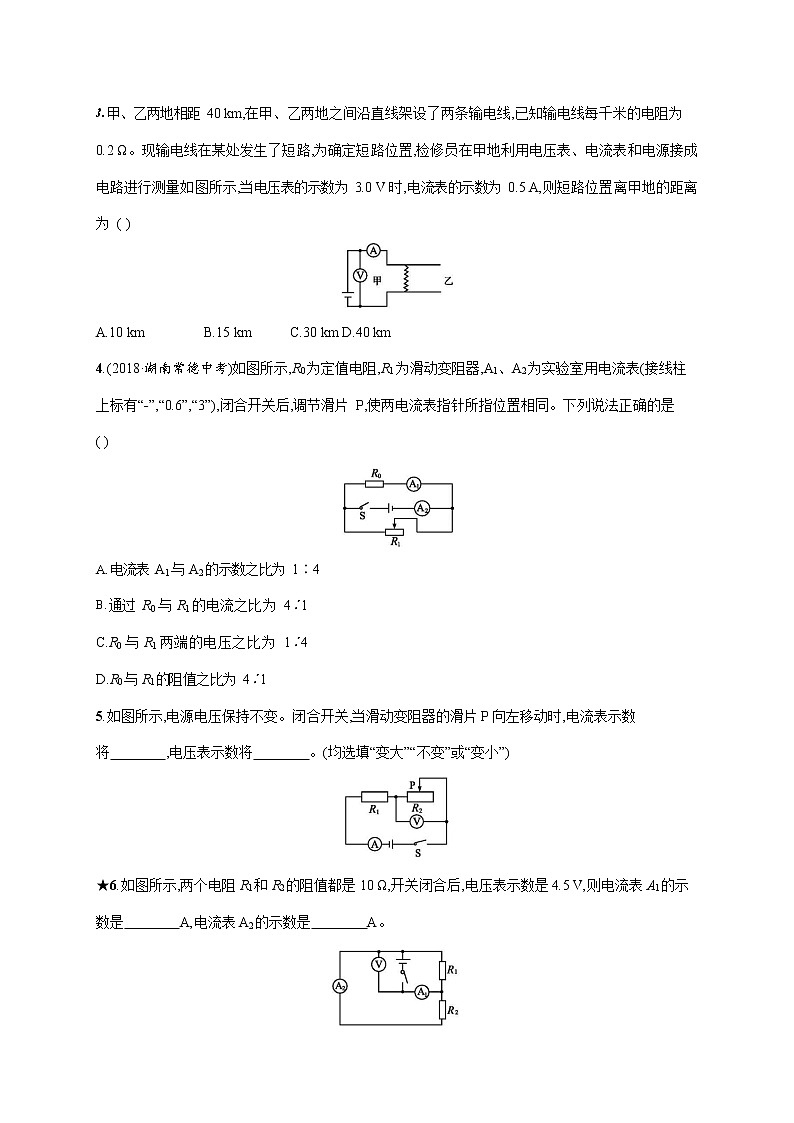

甲、乙两地相距 40 km,在甲、乙两地之间沿直线架设了两条输电线,已知输电线每千米的电阻为
0.2 Ω。现输电线在某处发生了短路,为确定短路位置,检修员在甲地利用电压表、电流表和电源接成电路进行测量如图所示,当电压表的示数为 3.0 V 时,电流表的示数为 0.5 A,则短路位置离甲地的距离为 ( )
A.10 kmB.15 kmC.30 km D.40 km
4.(2018·湖南常德中考)如图所示,R0 为定值电阻,R1 为滑动变阻器,A1、A2 为实验室用电流表(接线柱上标有“-”,“0.6”,“3”),闭合开关后,调节滑片 P,使两电流表指针所指位置相同。下列说法正确的是
( )
电流表 A1 与 A2 的示数之比为 1∶4
通过 R0 与 R1 的电流之比为 4∶1 C.R0 与 R1 两端的电压之比为 1∶4 D.R0 与 R1 的阻值之比为 4∶1
5.如图所示,电源电压保持不变。闭合开关,当滑动变阻器的滑片P 向左移动时,电流表示数将 ,电压表示数将 。(均选填“变大”“不变”或“变小”)
★6.如图所示,两个电阻 R1 和 R2 的阻值都是 10 Ω,开关闭合后,电压表示数是 4.5 V,则电流表 A1 的示数是 A,电流表A2 的示数是 A。
★7.如图所示,电路中的电源电压保持不变。在甲图中,闭合开关 S,电压表示数为 4 V,电流表示数为
0.4 A;乙图中,闭合开关 S,电压表示数为 6 V。求:
R1、R2 的阻值;
乙图中电流表的示数。
答案与解析
夯基达标
1.A定值电阻 R1 允许加的最大电压为 U1=I1R1=1 A×4 Ω=4 V,定值电阻 R2 允许加的最大电压为
U2=I2R2=2 A×1 Ω=2 V,根据并联电路电压相等的关系,R1 和 R2 并联后所加的最大电压为 2 V,所以通过 R2 的电流为 2 A,通过 R1 的电流为 I1= � = 2V=0.5 A。I =I1+I2=2.5 A,故选 A。
� 14Ω干
2.C当滑动变阻器接入电路的电阻为 0 时,电路总电阻最小,此时电路电流为最大 0.3 A,电源电压为
U=IR=0.3 A×100 Ω=30 V。
3.C由题意可知,在光照增强时,玻璃两端的电压要减小使玻璃透明度降低,因此玻璃两端电压是变化的,故选项 B、D 错误;在串联电路中,当光照增强时,光敏电阻 Rx 电阻减小,电路总电阻减小,因电源电压不变,则电路中电流增大、定值电阻 R0 两端的电压增大、光敏电阻 Rx 两端电压减小,由此可知,
玻璃应与光敏电阻并联,故选项 A 错误,选项 C 正确。
解析 R1、R2 串联在电路上,通过 R1 和 R2 的电流相等,I1=I2=� 1 = 4V =0.2 A,R2 两端的电压
� 120Ω
U2=I2R2=0.2 A×40 Ω=8 V。
答案 8
解析 两电阻串联,电压表测 R1 两端的电压,电路中的电流 I=� 1 = 2.5V=0.25 A,电源的电压
� 110Ω
U=I(R1+R2)=0.25 A×(10 Ω+20 Ω)=7.5 V。
答案 7.5
解析 当开关 S 接点 2 时,R=R1+R2,I= � ;当开关 S 接点 1 时,R'=R1,I'= � ,I
