物理九年级全册第5节 磁生电一课一练

这是一份物理九年级全册第5节 磁生电一课一练，共7页。

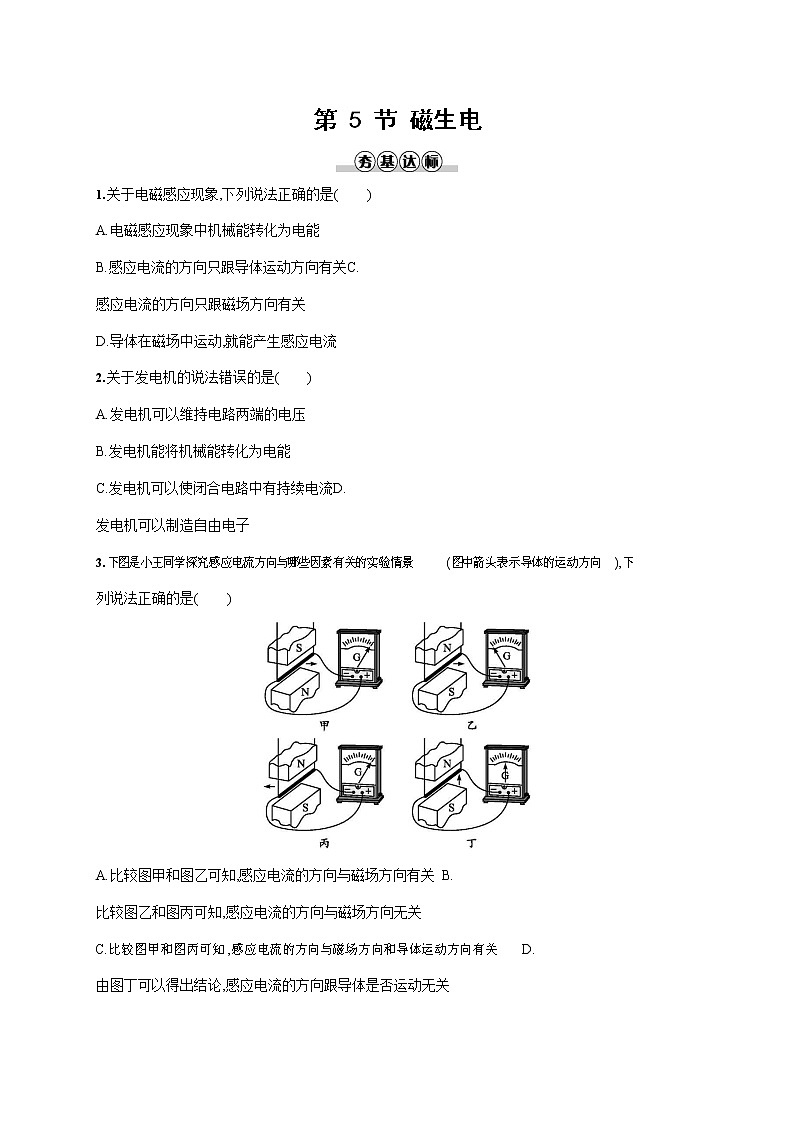

关于电磁感应现象,下列说法正确的是() A.电磁感应现象中机械能转化为电能
B.感应电流的方向只跟导体运动方向有关C.
感应电流的方向只跟磁场方向有关
D.导体在磁场中运动,就能产生感应电流
关于发电机的说法错误的是() A.发电机可以维持电路两端的电压B.发电机能将机械能转化为电能
C.发电机可以使闭合电路中有持续电流D.
发电机可以制造自由电子
下图是小王同学探究感应电流方向与哪些因素有关的实验情景(图中箭头表示导体的运动方向),下 列说法正确的是()
A.比较图甲和图乙可知,感应电流的方向与磁场方向有关 B.
比较图乙和图丙可知,感应电流的方向与磁场方向无关
C.比较图甲和图丙可知,感应电流的方向与磁场方向和导体运动方向有关D.
由图丁可以得出结论,感应电流的方向跟导体是否运动无关

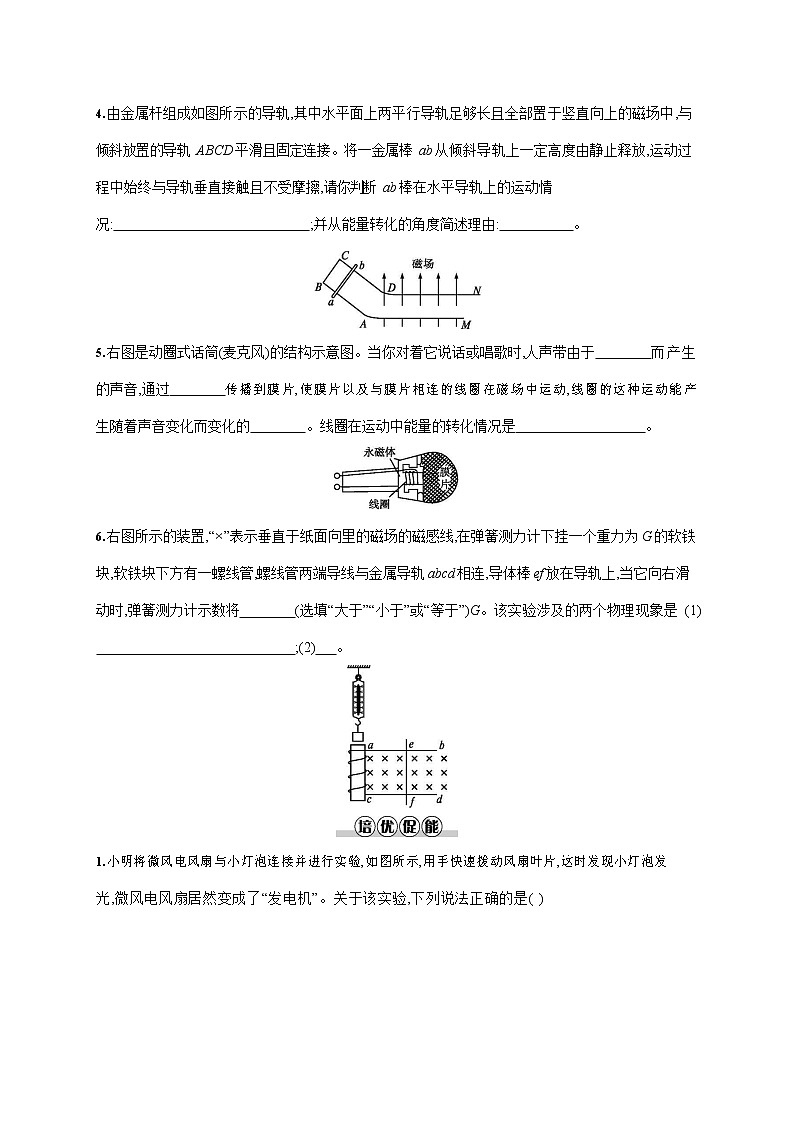

由金属杆组成如图所示的导轨,其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中,与倾斜放置的导轨 ABCD 平滑且固定连接。将一金属棒 ab 从倾斜导轨上一定高度由静止释放,运动过程中始终与导轨垂直接触且不受摩擦,请你判断 ab 棒在水平导轨上的运动情
况: ;并从能量转化的角度简述理由: 。
右图是动圈式话筒(麦克风)的结构示意图。当你对着它说话或唱歌时,人声带由于 而产生的声音,通过 传播到膜片,使膜片以及与膜片相连的线圈在磁场中运动,线圈的这种运动能产 生随着声音变化而变化的 。线圈在运动中能量的转化情况是 。
右图所示的装置,“×”表示垂直于纸面向里的磁场的磁感线,在弹簧测力计下挂一个重力为 G 的软铁块,软铁块下方有一螺线管,螺线管两端导线与金属导轨 abcd 相连,导体棒 ef 放在导轨上,当它向右滑动时,弹簧测力计示数将 (选填“大于”“小于”或“等于”)G。该实验涉及的两个物理现象是 (1) ;(2) 。

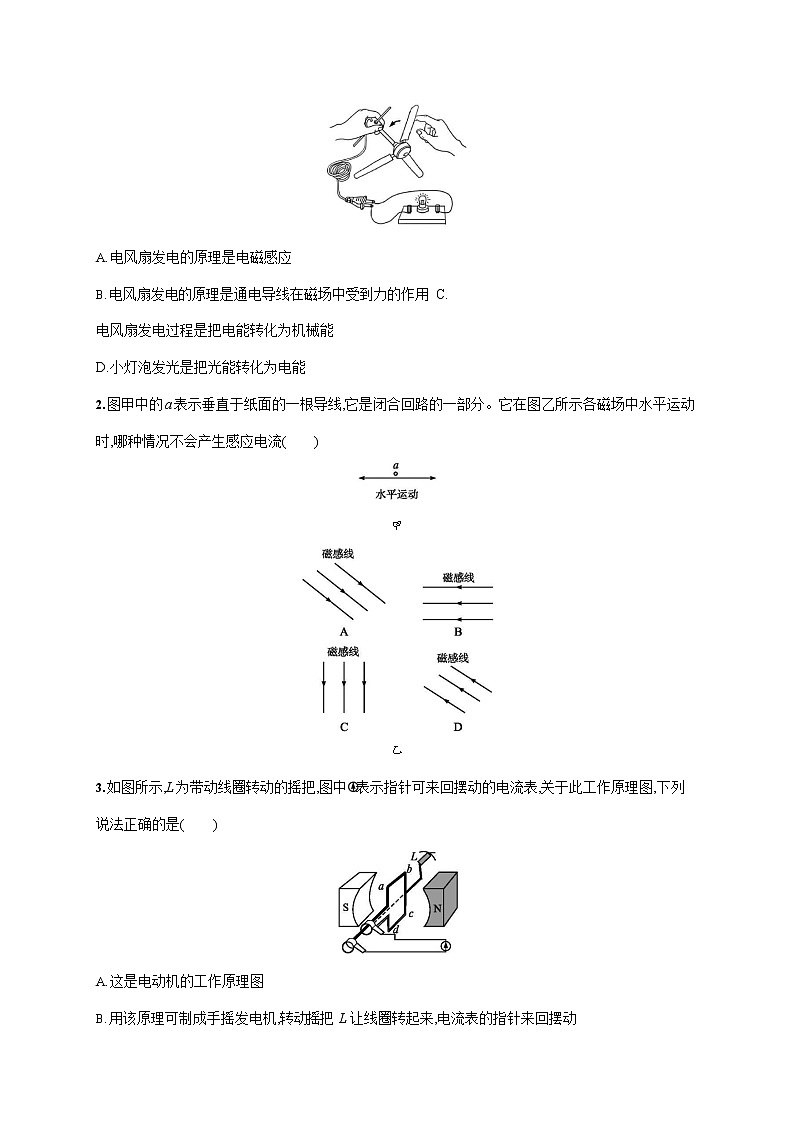

小明将微风电风扇与小灯泡连接并进行实验,如图所示,用手快速拨动风扇叶片,这时发现小灯泡发 光,微风电风扇居然变成了“发电机”。关于该实验,下列说法正确的是( )
电风扇发电的原理是电磁感应
电风扇发电的原理是通电导线在磁场中受到力的作用 C.
电风扇发电过程是把电能转化为机械能
D.小灯泡发光是把光能转化为电能
图甲中的 a 表示垂直于纸面的一根导线,它是闭合回路的一部分。它在图乙所示各磁场中水平运动时,哪种情况不会产生感应电流()
甲
乙
如图所示,L 为带动线圈转动的摇把,图中 表示指针可来回摆动的电流表,关于此工作原理图,下列说法正确的是()
这是电动机的工作原理图
用该原理可制成手摇发电机,转动摇把 L 让线圈转起来,电流表的指针来回摆动
用该原理可制成手摇发电机,如果只拿掉电流表,其他电路连接不变,转动摇把 L 让线圈转动,线圈中会产生电流
用该原理制成的机器正常工作时,电能转化为机械能
如图所示,闭合开关,通电螺线管的上端为 极,将滑动变阻器滑片向右滑动,弹簧将
(选填“伸长”或“缩短”)。如果用电流表替代虚线框内仪器,然后将条形磁体迅速插入线圈中,与之相连 的电流表的指针会发生偏转,这是 现象。
★5.(1)如图甲所示,当悬挂着的导体棒 ab 在磁场中左右运动时,观察到小量程电流表的指针会摆动, 随着对这种现象的深入研究,人们发明制造了 机,实现了 能向电能的转化。
(2)如图乙是一种手摇充电式电筒,握住它上下摇动就能自动充电。从透明外壳可观察到内部有固定 线圈;摇动时可感觉到内部有一个物块在来回滑动,据此猜测,这种电筒的制造原理
是 ,其中那个滑动的物块是 。
★6.探究产生感应电流条件的实验步骤如图甲、乙、丙所示。
本实验中,我们通过观察什么现象来判断电路是否有感应电 流? 。
通过比较图 与图 可知,产生感应电流的一个条件是电路要闭合;通过比较图 与图
可知,产生感应电流的另一个条件是导体要在磁场中做切割磁感线运动。
若图甲中 AB 棒不动,磁铁左右水平运动,电路 (选填“有”或“无”)感应电流。
答案与解析
夯基达标
1.A电磁感应现象中是机械能转化为电能,A 对;感应电流的方向与导体的运动方向和磁场的方向有关,B、C 错;导体在磁场中运动,如果不切割磁感线,就不会产生感应电流,D 错。
2.D发电机在电路中是电源,它可以维持电路两端的电压,使闭合电路中有持续的电流,但发电机并 不能制造自由电子,它只能使自由电子定向移动形成电流。发电机能将机械能转化为电能。
3.A图甲和图乙中,导体切割磁感线的运动方向相同,磁场方向不同,是探究感应电流与磁场方向的 关系;图乙和图丙磁场方向相同,导体切割磁感线的方向不同,是探究感应电流方向跟导体切割磁感线
方向之间的关系;由图甲、丙可知,当磁场方向和导体切割磁感线方向均发生改变时,感应电流的方向 不变;图丁中导体运动方向跟磁场方向平行,电路中无感应电流。
解析 本题考查电磁感应现象及能量的转化。金属棒 ab 与导轨构成闭合电路,让金属棒从导轨上一定高度由静止滑下,刚到达水平面上的导轨时,重力势能全部转化为动能;由于惯性,金属棒 ab 在磁场中继续向右运动,做切割磁感线运动,金属棒 ab 的动能不断减小,转化为电能,所以 ab 棒向右做减速直
线运动;电流在闭合电路中做功,将电能转化为内能,最终金属棒的动能不断转化为电能再转化为内能,直至动能为零,金属棒 ab 静止不动。
答案 做减速直线运动直至静止金属棒的动能不断转化为电能再转化为内能,直至动能为 0
解析 动圈式话筒是依据电磁感应现象制成的。当对着话筒说话时,声音引起膜片振动,膜片带动线圈振动,线圈在永磁体的磁场中做切割磁感线运动,从而产生随声音变化的感应电流。
答案 振动空气电流机械能转化为电能
解析 导体 ef 向右滑动时,满足产生感应电流的条件,则有电流通过螺线管,螺线管具有磁性,再吸引上面软铁块,使弹簧测力计示数变大。
答案 大于(1)电磁感应现象(2)磁化现象(或电流的磁效应)
培优促能
1.A微风电风扇由磁体、线圈等组成,当用手快速拨动风扇叶片时,线圈做切割磁感线运动产生感应 电流,所以,电风扇发电的原理是电磁感应。
2.B本题考查电磁感应现象。由题图可知,a 在A、C、D 中水平运动时都会切割磁感线,会产生感应电流,只有在 B 中水平运动时没有切割磁感线,所以不会产生感应电流,故选 B。
3.B发电机和电动机的原理图中都有磁铁和线圈,它们的区别在于发电机是磁生电,没电源,而电动机是通电线圈在磁场中受力而转动,有通电导体,必须有电源。所以题图是发电机的原理图,故选项 A 错误;产生感应电流的条件是闭合电路的一部分导体在磁场中做切割磁感线的运动,电流的方向与磁场的方向和导体运动的方向有关,转动摇把 L 让线圈转起来,线圈中的 ab 边和 cd 边切割磁感线的运动方向周期性地改变,所以电流的方向也周期性地改变;如果拿掉电流表,电路是开路,不会有电流产生,故选项 B 正确,选项 C 错误;发电机正常工作时,机械能转化为电能,故选项 D 错误。
解析 本题结合动态电路分析考查通电螺线管,为常见题型。解题时由电流方向结合螺线管绕线方式判定其上端为 N 极,故对其上方磁体为引力。电磁铁磁性强弱与电流大小有关,当滑片向右滑时,导致接入电路阻值增加,电流变小,电磁铁磁性减弱,对上方磁体引力减小,故弹簧缩短。而后者因为电流表指针偏转可判定有电流通过,即为电磁感应现象。
答案 N缩短电磁感应
解析 题图甲是电磁感应现象,利用这一原理制成了发电机,实现了由机械能向电能的转化;“手摇充电式电筒”能自动充电同样是利用了电磁感应原理,它采用了线圈不动,磁极运动的方法,当上下摇动电筒时,磁极相对于线圈做切割磁感线运动,产生感应电流。
答案 (1)发电 机械 (2)电磁感应现象 磁铁
解析 产生感应电流的条件一是闭合电路,二是部分导体在磁场中做切割磁感线运动,两者缺一不可。
答案 (1)观察电流表的指针摆动情况(2)甲丙甲乙(3)有
