    人教版九年级物理全一册《第二十章 第4节 电动机》作业同步练习题及参考答案

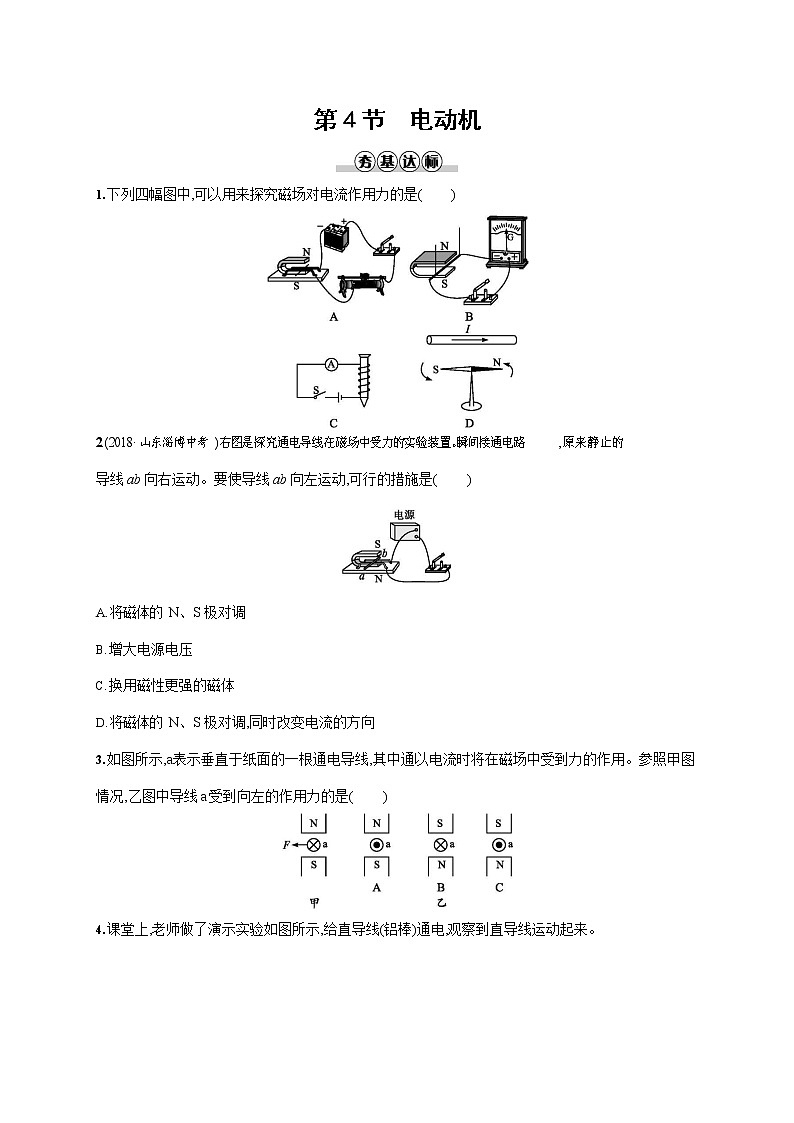

    人教版九年级物理全一册《第二十章 第4节 电动机》作业同步练习题及参考答案第1页

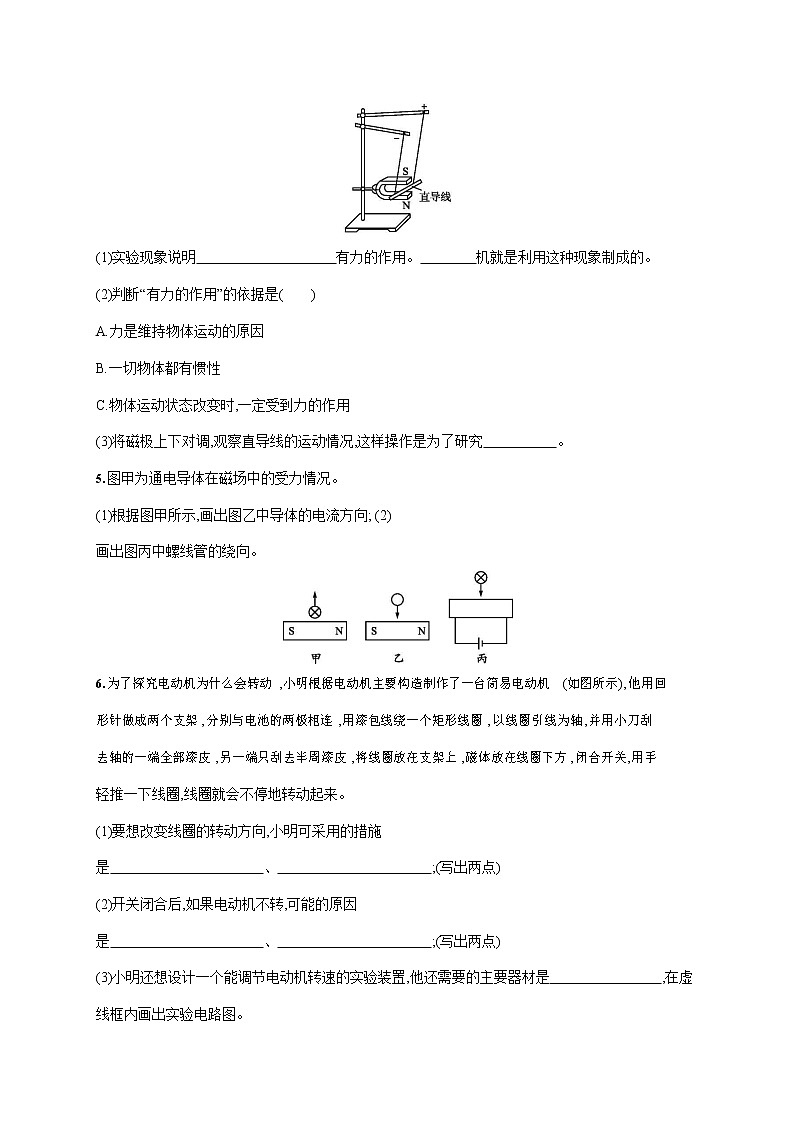

    人教版九年级物理全一册《第二十章 第4节 电动机》作业同步练习题及参考答案第2页

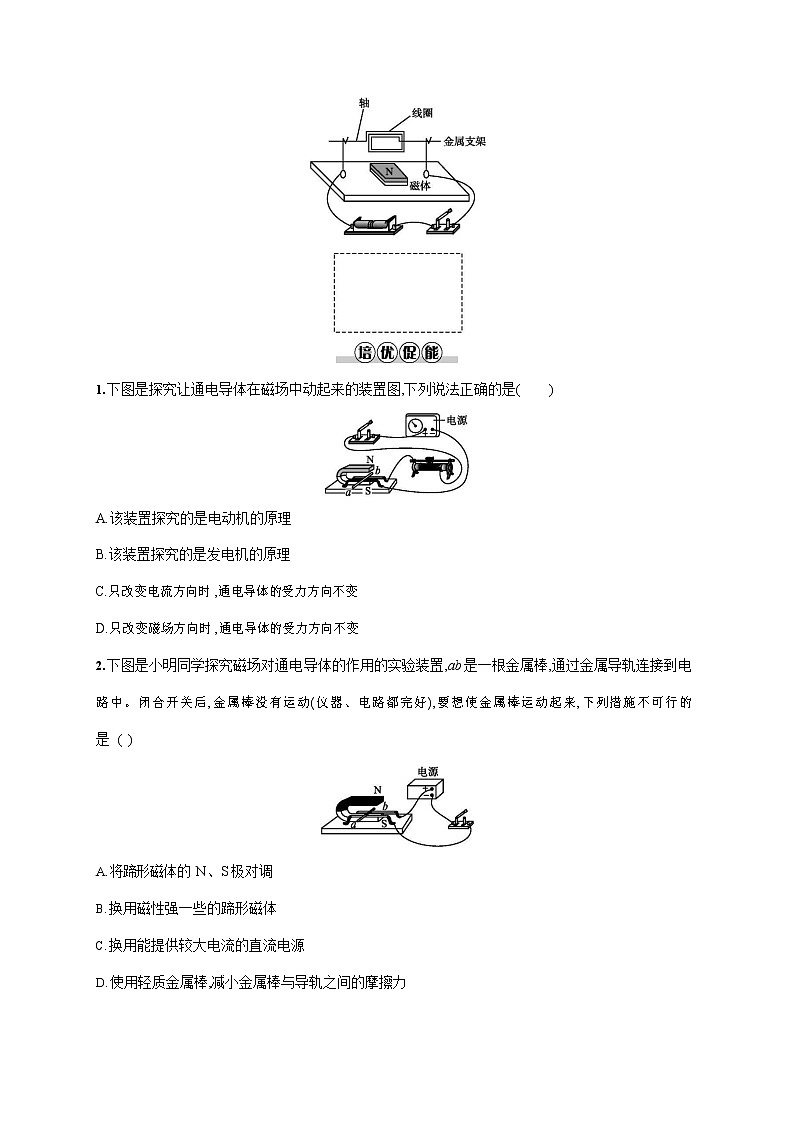

    人教版九年级物理全一册《第二十章 第4节 电动机》作业同步练习题及参考答案第3页
    还剩5页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    物理九年级全册第4节 电动机精练

    展开

    这是一份物理九年级全册第4节 电动机精练,共8页。
    下列四幅图中,可以用来探究磁场对电流作用力的是()
    2.(2018·山东淄博中考)右图是探究通电导线在磁场中受力的实验装置。瞬间接通电路,原来静止的 导线 ab 向右运动。要使导线 ab 向左运动,可行的措施是()
    将磁体的 N、S 极对调
    增大电源电压
    换用磁性更强的磁体
    将磁体的 N、S 极对调,同时改变电流的方向
    如图所示,a 表示垂直于纸面的一根通电导线,其中通以电流时将在磁场中受到力的作用。参照甲图情况,乙图中导线a 受到向左的作用力的是()
    课堂上,老师做了演示实验如图所示,给直导线(铝棒)通电,观察到直导线运动起来。
    (1)实验现象说明 有力的作用。 机就是利用这种现象制成的。(2)判断“有力的作用”的依据是()
    A.力是维持物体运动的原因B.一切物体都有惯性
    C.物体运动状态改变时,一定受到力的作用
    (3)将磁极上下对调,观察直导线的运动情况,这样操作是为了研究 。
    图甲为通电导体在磁场中的受力情况。
    (1)根据图甲所示,画出图乙中导体的电流方向; (2)
    画出图丙中螺线管的绕向。
    为了探究电动机为什么会转动,小明根据电动机主要构造制作了一台简易电动机(如图所示),他用回 形针做成两个支架,分别与电池的两极相连,用漆包线绕一个矩形线圈,以线圈引线为轴,并用小刀刮
    去轴的一端全部漆皮,另一端只刮去半周漆皮,将线圈放在支架上,磁体放在线圈下方,闭合开关,用手 轻推一下线圈,线圈就会不停地转动起来。
    (1)要想改变线圈的转动方向,小明可采用的措施
    是 、 ;(写出两点) (2)开关闭合后,如果电动机不转,可能的原因
    是 、 ;(写出两点)
    (3)小明还想设计一个能调节电动机转速的实验装置,他还需要的主要器材是 ,在虚线框内画出实验电路图。
    下图是探究让通电导体在磁场中动起来的装置图,下列说法正确的是()
    A.该装置探究的是电动机的原理B.该装置探究的是发电机的原理
    C.只改变电流方向时,通电导体的受力方向不变 D.只改变磁场方向时,通电导体的受力方向不变
    下图是小明同学探究磁场对通电导体的作用的实验装置,ab 是一根金属棒,通过金属导轨连接到电路中。闭合开关后,金属棒没有运动(仪器、电路都完好),要想使金属棒运动起来,下列措施不可行的 是 ( )
    将蹄形磁体的 N、S 极对调
    换用磁性强一些的蹄形磁体
    换用能提供较大电流的直流电源
    使用轻质金属棒,减小金属棒与导轨之间的摩擦力
    小明利用生活中常见的材料做了一个小实验。如图所示,将线圈一端引线上的绝缘漆全部刮掉,另 一端只刮掉了半个侧面,放在磁铁上方后通电,线圈就会转动起来,这样便做成了一个简易电动机。其
    工作原理是 ;若要改变线圈的转动方向,请写出一种操作方法: 。
    如图所示,在直流电动机的工作过程中,换向器起了关键的作用,它能使线圈刚刚转过平衡位置时就 自动改变线圈中的 ,从而实现通电线圈在磁场中的连续转动。电动机工作时是把电能转化为 。
    ★5.小明看到一则有关电磁炮的报道,它的构造如图所示,把待发射的炮弹(导体)放置在处于强大磁场 中的两条平行导轨上,给导轨通以很大的电流,使炮弹作为一个载流导体,在磁场的作用下,它沿轨道 加速运动。在精密的计算机系统的操作下锁定并摧毁目标,给军事史上添写了新篇章。
    阅读后请回答:
    电磁炮发射的工作原理是什么?
    在理论上要改变电磁炮的发射方向,应该采取什么措施?
    试猜想,在理论上要继续提高电磁炮的发射速度,可以采取哪些措施?
    答案与解析
    夯基达标
    1.A
    2.A通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关。将磁体的磁极对调,磁场 方向与原来相反,则导体棒的受力方向与原来相反,能使导体棒向左运动,故A 正确。增大电源电压, 会改变受力大小,但不会改变运动方向,故B 错误。换用磁性更强的磁体,会改变受力大小,不能改变受力方向,故C 错误。将磁体的 N、S 极对调,同时改变电流的方向,不会改变受力方向,不能使导体棒向左运动,故D 错误。
    3.C 对比图 A 和图甲可知,磁场方向不变,电流方向改变,通电导体的受力方向改变;对比图 B 和图甲可知,电流方向不变,磁场方向改变,则通电导线的受力方向改变;对比图 C 和图甲可知,磁场方向和电流方向同时改变,通电导线受力方向不变,即导体 a 受到向左的作用力。
    解析 给直导线通电,观察到直导线在磁场中运动起来,表明磁场对通电导体有力的作用,这一原理的重要应用就是电动机。根据力的作用效果(使物体发生形变或改变物体的运动状态),可以判断出物体
    是否受到力的作用。在电流方向不变时,改变磁场方向,是为了研究通电导体在磁场中受力方向与磁 场方向是否有关。
    答案 (1)磁场对电流电动(2)C(3)通电导体在磁场中受力方向与磁场方向是否有关
    解析 通电导体的受力方向、电流方向、磁感线方向是互相对应的,如果已知其中两个量的方向,就可以确定第三个量的方向。在三个量的方向中不会只有单一量的方向改变,只能是两个量的方向都变。
    答案 (1)如图所示
    (2)如图所示
    解析本题考查电动机的工作原理。影响电动机线圈转动方向的因素有两个,一是磁场的方向,一是 线圈中电流的方向,要想改变线圈的转动方向,可以从这两方面思考。开关闭合后,如果电动机不转, 可能的原因有以下两点:电路没有接通;线圈受到的力太小。接线柱接触不良等可以造成电路没有接
    通;磁铁的磁性不够强、线圈匝数太少或电池电压不够可以造成线圈受到的力太小。要想调节电动 机转速,可以在电路中接入一个滑动变阻器,通过改变流过电动机的电流,进而改变电动机的转速。答案 (1)改变电流方向改变磁场方向
    (2)接线柱接触不良磁铁的磁性不够强线圈匝数太少电池电压不够(写出两种即可) (3)滑动变阻器电路图如图所示
    培优促能
    1.A本题考查电动机的工作原理。该装置的原理是通电导体在磁场中受力而运动,根据此原理制成电动机,故A 正确,B 错误;只改变电流方向或只改变磁场方向时,通电导体的受力方向都会改变,故C、D 错误。
    2.A 在仪器、电路都完好的情况下,闭合开关后,金属棒不运动,是由于磁场对通电导线的作用力太小。选项 A 中将蹄形磁体的 N、S 极对调,只能改变通电导线的受力方向,不会改变受力的大小。故选项 A 符合题意。
    解析 电动机的工作原理是通电导体在磁场中受到力的作用;通电导体在磁场中的受力方向与磁场方向和电流方向有关,如果磁场方向不变,改变电流方向时,通电导体在磁场中的受力方向改变,如果电流方向不变,改变磁场方向时,通电导体在磁场中的受力方向改变,如果同时改变磁场方向和电流方
    向时,通电导体在磁场中的受力方向将不变。
    答案 通电导体在磁场中受到力的作用(或通电线圈在磁场中受力转动或磁场对电流有力的作用)将磁铁倒置(或对调电池两极或改变磁场方向或改变电流方向)
    解析 在直流电动机中,换向器的作用是每当线圈转过平衡位置时,自动改变线圈中的电流方向,从而保证线圈向同一方向转动。
    答案 电流方向机械能
    解析 电磁炮发射工作原理是通电导体在磁场中受磁场力的作用;炮弹运动方向与电流方向和磁场方向有关,要改变炮弹的发射方向,理论上改变电流方向或磁场方向其中一个即可。
    答案 (1)通电导体在磁场中受磁场力的作用。(2)改变电流方向或磁场方向。(3)增大电流或者增强磁场。
