人教版第十六章 电压 电阻综合与测试同步测试题

这是一份人教版第十六章 电压 电阻综合与测试同步测试题，共8页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

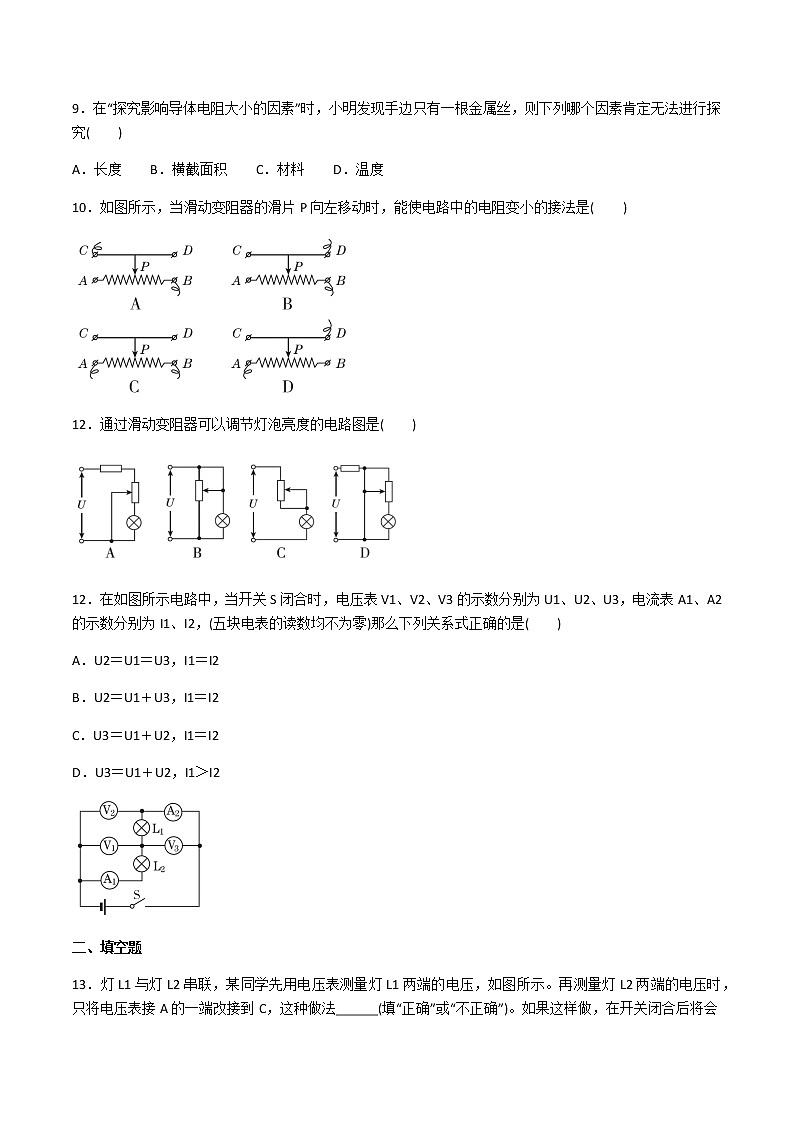

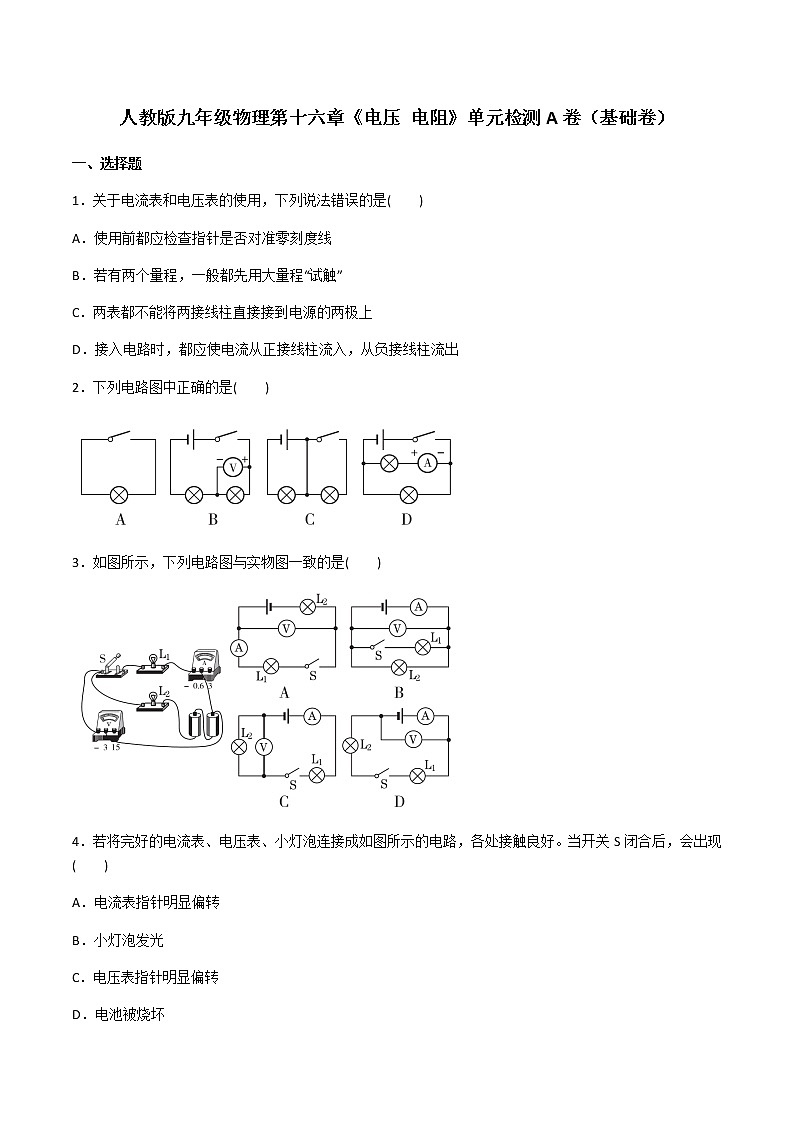

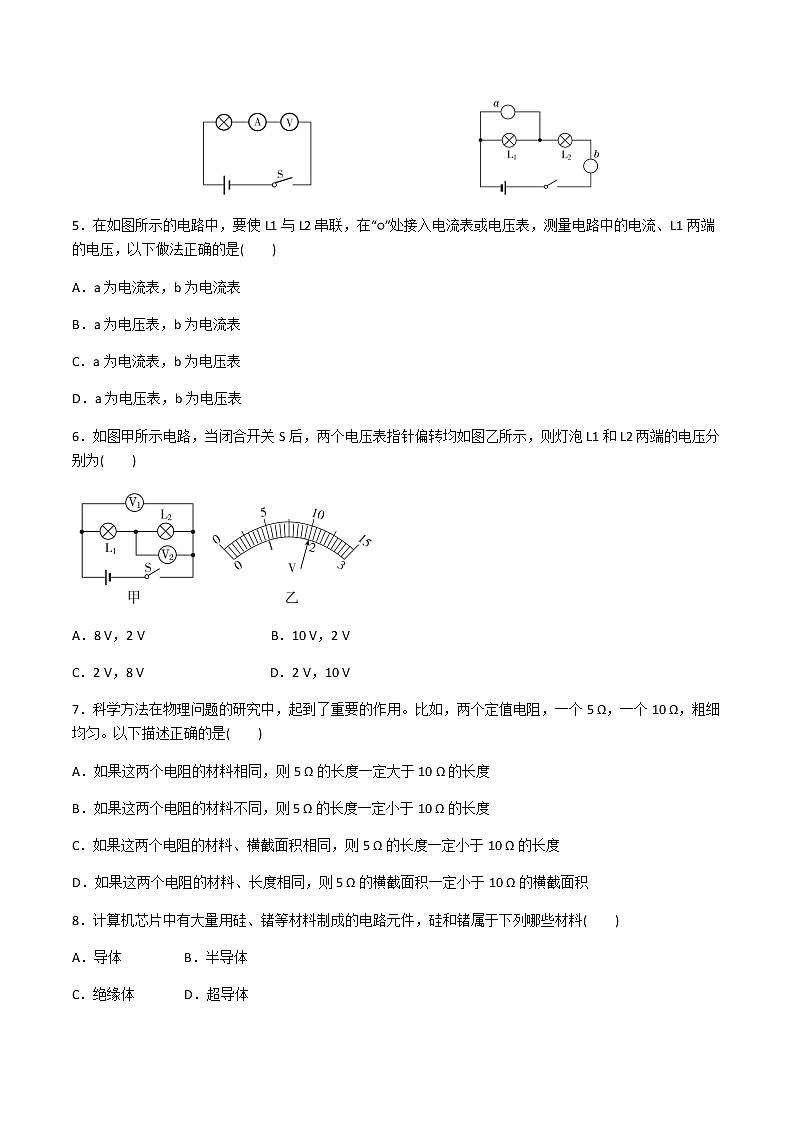

人教版九年级物理第十六章《电压 电阻》单元检测A卷（基础卷）一、选择题1．关于电流表和电压表的使用，下列说法错误的是(　　)A．使用前都应检查指针是否对准零刻度线B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出2．下列电路图中正确的是(　　)3．如图所示，下列电路图与实物图一致的是(　　)4．若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现(　　)A．电流表指针明显偏转  　B．小灯泡发光C．电压表指针明显偏转  　D．电池被烧坏      5．在如图所示的电路中，要使L1与L2串联，在“○”处接入电流表或电压表，测量电路中的电流、L1两端的电压，以下做法正确的是(　　)A．a为电流表，b为电流表B．a为电压表，b为电流表C．a为电流表，b为电压表D．a为电压表，b为电压表6．如图甲所示电路，当闭合开关S后，两个电压表指针偏转均如图乙所示，则灯泡L1和L2两端的电压分别为(　　)A．8 V，2 V                  B．10 V，2 VC．2 V，8 V                  D．2 V，10 V7．科学方法在物理问题的研究中，起到了重要的作用。比如，两个定值电阻，一个5 Ω，一个10 Ω，粗细均匀。以下描述正确的是(　　)A．如果这两个电阻的材料相同，则5 Ω的长度一定大于10 Ω的长度B．如果这两个电阻的材料不同，则5 Ω的长度一定小于10 Ω的长度C．如果这两个电阻的材料、横截面积相同，则5 Ω的长度一定小于10 Ω的长度D．如果这两个电阻的材料、长度相同，则5 Ω的横截面积一定小于10 Ω的横截面积8．计算机芯片中有大量用硅、锗等材料制成的电路元件，硅和锗属于下列哪些材料(　　)A．导体　　     B．半导体　　C．绝缘体　　 D．超导体9．在“探究影响导体电阻大小的因素”时，小明发现手边只有一根金属丝，则下列哪个因素肯定无法进行探究(　　)A．长度　　B．横截面积　　C．材料　　D．温度10．如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是(　　)　12．通过滑动变阻器可以调节灯泡亮度的电路图是(　　)12．在如图所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，(五块电表的读数均不为零)那么下列关系式正确的是(　　)A．U2＝U1＝U3，I1＝I2  　　B．U2＝U1＋U3，I1＝I2C．U3＝U1＋U2，I1＝I2  　　D．U3＝U1＋U2，I1＞I2二、填空题13．灯L1与灯L2串联，某同学先用电压表测量灯L1两端的电压，如图所示。再测量灯L2两端的电压时，只将电压表接A的一端改接到C，这种做法______(填“正确”或“不正确”)。如果这样做，在开关闭合后将会看到的现象是___________________。    14．如图所示，电源电压是3 V且不变，S闭合后电压表示数为1 V，则灯L2两端的电压为________V；若断开开关，电压表示数将________(填“变大”“变小”或“不变”)。15．小明利用一个废弃的白炽灯，用如图所示的装置来探究灯丝电阻与温度的关系。闭合开关，点燃酒精灯给白炽灯的灯丝加热，发现电流表示数变小，由此可知：灯丝温度________，其电阻大小_______。16．如图所示，滑动变阻器的铭牌上标有“20 Ω　2 A”，“20 Ω”的意思是______________________________；“2 A”的意思是______________________________。     17．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将________(填“a和b” “a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的材料，应该选用______________(填“铜丝”或“镍铬合金丝”)。18．如图所示，电阻箱的示数为________Ω。    19．如图所示的是插入式电阻箱的结构原理图，其接入电路中的电阻为______Ω，最大电阻为______Ω。20．如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯________(填“L1”或“L2”)两端电压。一段时间后，两灯均熄灭，但电压表有示数且示数较大，电流表无示数，则故障可能是_______(填“L1短路”“L1断路”或“L2断路”)。21．如图所示，当开关S闭合时，灯L1、L2均不发光，电流表示数为零，但电压表指针有明显偏转，则此电路的故障是____________。    22．某同学用两节干电池串联做电源连接串联电路，如图所示，闭合开关，发现灯不亮。为了查找原因，老师帮助他用导线分别连接a、b和b、c。连接a、b时，两灯不亮，连接b、c时，L1很亮，则故障的原因可能是____________。两灯都不亮时，a、b两点之间的电压是________V。三、作图题23．请根据如图所示的实物图，在虚线框中画出对应的电路图。24．如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：①闭合开关S后，向左移动滑动变阻器的滑片P，小灯泡变暗；②电压表测量滑动变阻器两端的电压。 四、实验探究题25．在“探究并联电路的电压规律”实验中，小明同学设计了如图所示的电路：实验次数L1两端的电压U1/VL2两端的电压U2/VA、B两端的电压U/V12.82.82.823.03.03.032.92.92.9(1)在连接电路中，开关应该处于________(填“闭合”或“断开”)状态。(2)根据电路图连接好电路，闭合开关进行试触时，他发现电压表的指针反向偏转，其原因是_________________________。(3)故障排除后，小明选用不同规格的灯泡，完成了三次实验，并记录了数据。分析上表中的数据，可得出的结论为____________________________(请用语言文字准确叙述)。26．图所示，是探究影响导体电阻大小因素的实验装置图，实验中分别把a、b、c、d四根导线接入电路，其中导线a、b、d长度相同，a、b、c粗细相同，b、d粗细不同。(1)该实验是通过观察电流表的示数来间接比较导线电阻的大小，这种科学研究问题的方法是________法。(2)选用________两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的长度有关。(3)选用a、b两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的________有关。(4)选用________两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的横截面积有关。五、计算题27．如图所示，在探究串联电路电压的关系时，闭合开关S后，电压表V1的示数是2.5 V，电压表V2的示数是3.8 V，则电压表V3的示数是多少？  28．如图所示的电路中，电压表的示数为12 V，电流表A的示数为1.5 A，电流表A1的示数为0.5 A，则：(1)灯泡L1、L2两端的电压为多少伏？(2)通过灯泡L1、L2的电流各为多少安？
