初中物理人教版九年级全册第十七章 欧姆定律综合与测试课堂检测

这是一份初中物理人教版九年级全册第十七章 欧姆定律综合与测试课堂检测，共10页。试卷主要包含了选择题，填空题，作图，计算题等内容，欢迎下载使用。

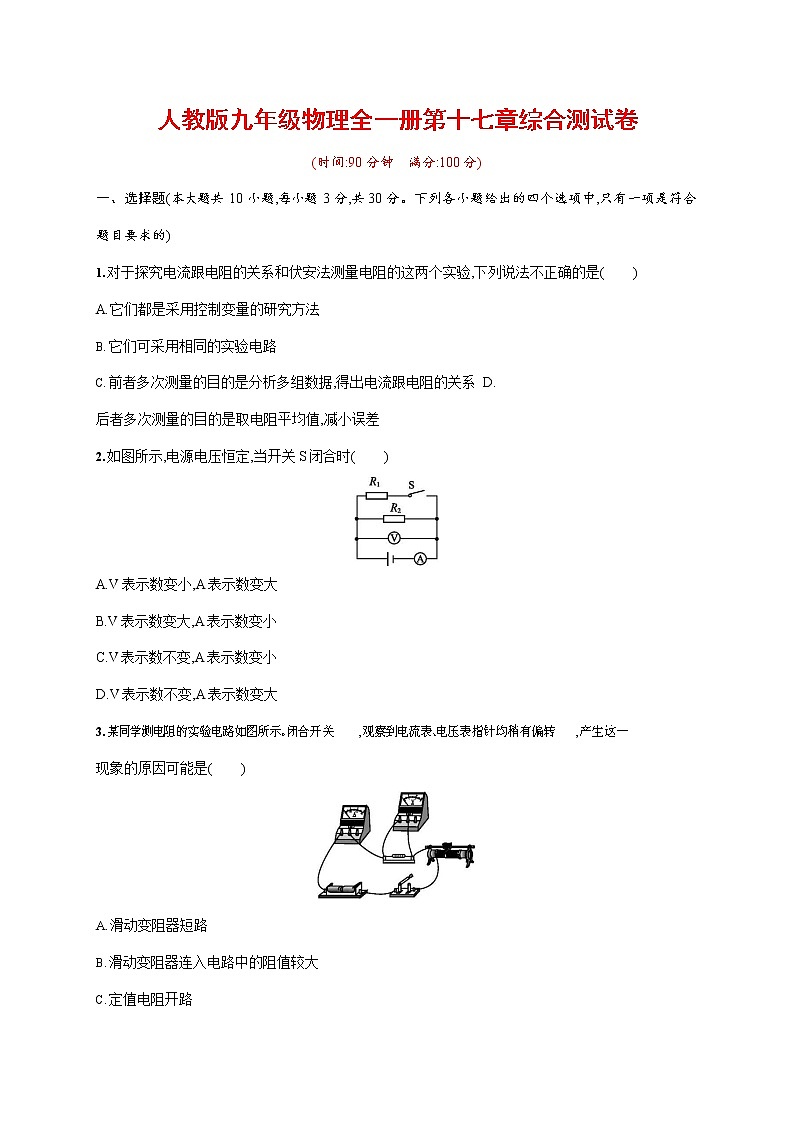

一、选择题(本大题共 10 小题,每小题 3 分,共 30 分。下列各小题给出的四个选项中,只有一项是符合题目要求的)
对于探究电流跟电阻的关系和伏安法测量电阻的这两个实验,下列说法不正确的是() A.它们都是采用控制变量的研究方法
它们可采用相同的实验电路
前者多次测量的目的是分析多组数据,得出电流跟电阻的关系 D.
后者多次测量的目的是取电阻平均值,减小误差
如图所示,电源电压恒定,当开关 S 闭合时()
A.V 表示数变小,A 表示数变大
B.V 表示数变大,A 表示数变小
C.V 表示数不变,A 表示数变小
D.V 表示数不变,A 表示数变大
某同学测电阻的实验电路如图所示。闭合开关,观察到电流表、电压表指针均稍有偏转,产生这一 现象的原因可能是()
滑动变阻器短路
滑动变阻器连入电路中的阻值较大
定值电阻开路
定值电阻的阻值较大

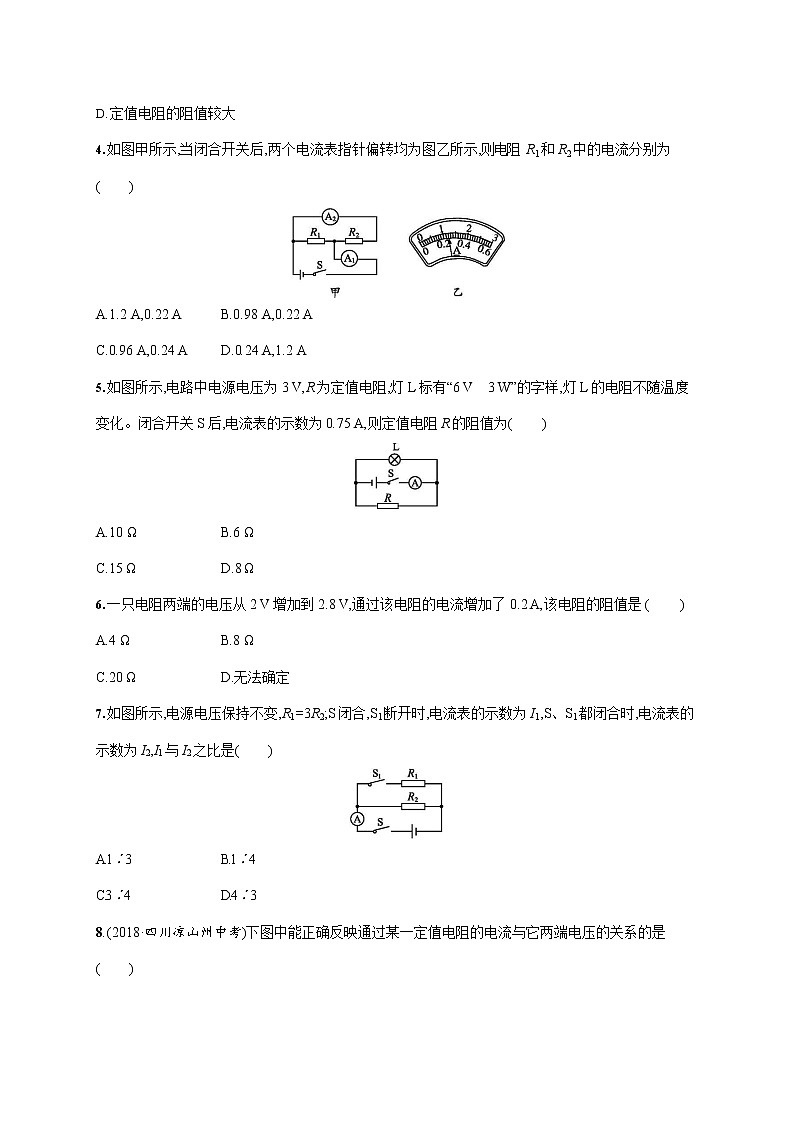

如图甲所示,当闭合开关后,两个电流表指针偏转均为图乙所示,则电阻 R1 和 R2 中的电流分别为
()
A.1.2 A,0.22 A A,0.22 A
A,0.24 A A,1.2 A
如图所示,电路中电源电压为 3 V,R 为定值电阻,灯 L 标有“6 V3 W”的字样,灯 L 的电阻不随温度变化。闭合开关S 后,电流表的示数为 0.75 A,则定值电阻 R 的阻值为()
A.10 ΩB.6 Ω
C.15 ΩD.8 Ω
一只电阻两端的电压从 2 V 增加到 2.8 V,通过该电阻的电流增加了 0.2 A,该电阻的阻值是 ()
A.4 ΩB.8 Ω
C.20 ΩD.无法确定
如图所示,电源电压保持不变,R1=3R2;S 闭合,S1 断开时,电流表的示数为 I1,S、S1 都闭合时,电流表的示数为 I2,I1 与 I2 之比是()
A.1∶3B.1∶4
C.3∶4D.4∶3

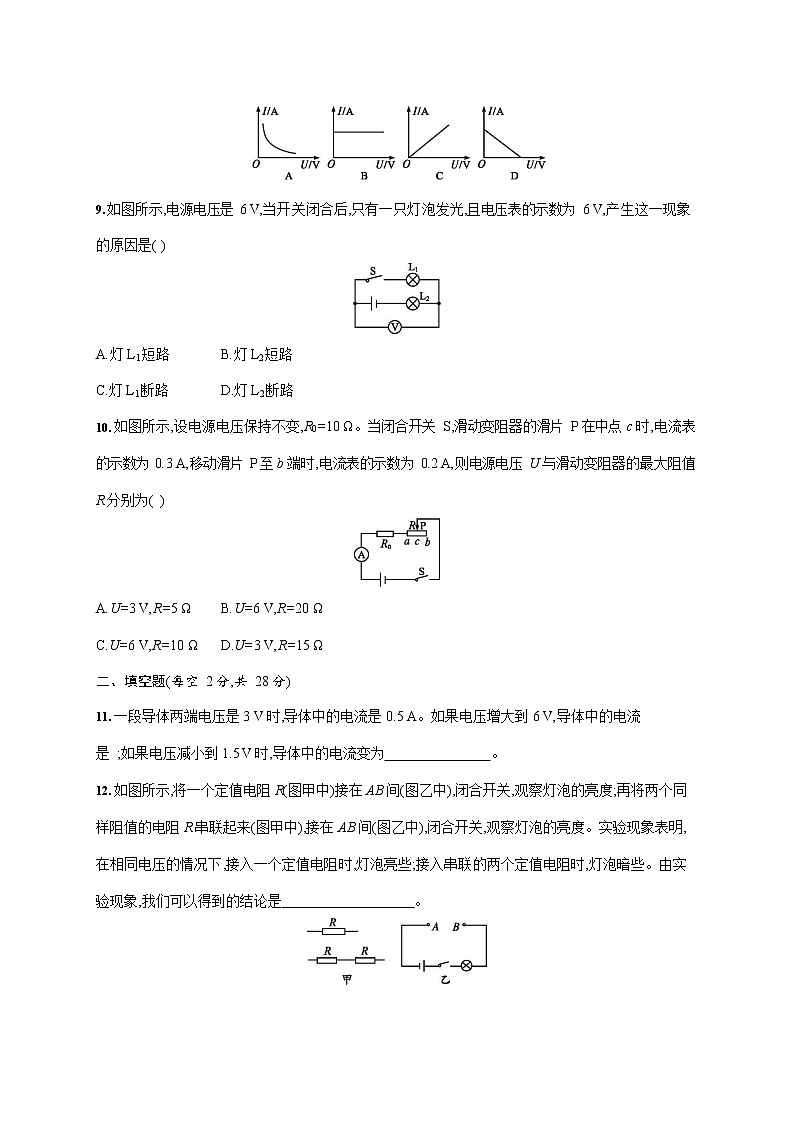

8.(2018·四川凉山州中考)下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是
()
如图所示,电源电压是 6 V,当开关闭合后,只有一只灯泡发光,且电压表的示数为 6 V,产生这一现象的原因是( )
A.灯 L1 短路B.灯L2 短路
C.灯 L1 断路D.灯L2 断路
如图所示,设电源电压保持不变,R0=10 Ω。当闭合开关 S,滑动变阻器的滑片 P 在中点 c 时,电流表的示数为 0.3 A,移动滑片 P 至 b 端时,电流表的示数为 0.2 A,则电源电压 U 与滑动变阻器的最大阻值R 分别为( )
A.U=3 V,R=5 ΩB.U=6 V,R=20 Ω C.U=6 V,R=10 ΩD.U=3 V,R=15 Ω
二、填空题(每空 2 分,共 28 分)
一段导体两端电压是 3 V 时,导体中的电流是 0.5 A。如果电压增大到 6 V,导体中的电流是 ;如果电压减小到 1.5 V 时,导体中的电流变为 。
如图所示,将一个定值电阻 R(图甲中)接在 AB 间(图乙中),闭合开关,观察灯泡的亮度;再将两个同样阻值的电阻 R 串联起来(图甲中),接在 AB 间(图乙中),闭合开关,观察灯泡的亮度。实验现象表明, 在相同电压的情况下,接入一个定值电阻时,灯泡亮些;接入串联的两个定值电阻时,灯泡暗些。由实验现象,我们可以得到的结论是 。
某同学用伏安法测一段导体的电阻,其实验方案与操作过程均正确,两表的示数如图所示,你认为 这个实验可以改进的地方是 ,这样做的理由是 。
如图所示,小灯泡的电阻为 100 Ω,滑动变阻器 R 的阻值范围为 0~20 Ω,则小灯泡和滑动变阻器串联后电阻的最大值是 Ω;闭合开关后,变阻器滑片由 b 往 a 移动,小灯泡的亮度 ( 选填“变亮”“变暗”或“不变”)。
如图甲所示,电源电压恒为 12 V,滑动变阻器的铭牌上标有“100 Ω 0.5 A”字样。如图乙所示为 R1
的 I-U 图象,R1 的阻值为 Ω。当电路中电流为 0.2 A 时,滑动变阻器 R2 接入电路的阻值为
Ω。为了不损坏滑动变阻器 R2 接入电路的阻值应不小于 Ω。
如图所示,电阻 R1=R2=4 Ω,电源电压保持不变,当 S1、S2 都闭合时,电流表的示数为 0.75 A,此时电路是 联电路,电路的总电阻是 Ω;当 S1 闭合、S2 断开时电路的总电阻是 Ω,电流表的示数是 A。
三、作图、实验题(17 题 6 分,18 题 9 分,共 15 分)
如图所示,一个黑箱内有由几个相同阻值的电阻 R 组成的电路,箱外有四个接线柱。已知 1、2 间的电阻是 1、3 和 2、4 间电阻的 2 倍,而 3、4 间没有明显的电阻,请画出盒内最简单的一种电路图。
某校兴趣小组同学想探究导体中的电流跟导体两端电压的关系
小刚同学做出了以下猜想:
A.电流跟电压成正比B.电流跟电压成反比C.电流跟电压无关
你认为合理的猜想是 (填字母),你的理论依据是 。
为了检验猜想是否正确,小刚设计了如图甲所示的电路图,其中电源为两节新干电池,电阻 R 为 5 Ω,
滑动变阻器 R'标有“20 Ω1 A”字样,电压表和电流表均完好。
①按电路图将乙图中未连接处补画上。
②在闭合开关前,小刚应把电路图中滑动变阻器的滑片移到 (选填“a”或“b”)端。
实验次数
1
2
3
电压 U/V
1
1.5
2
电流 I/A
0.2
0.3
0.4
③排除故障后小刚进行了实验,下表是小刚记录的数据,分析收集到的数据小刚得出的正确结论 是 。
四、计算题(19 题 7 分,20、21 题各 10 分,共 27 分)
如图所示,电压 U 恒定为 8 V,R1=12 Ω。滑动变阻器的滑片 P 从一端滑到另一端的过程中,电压表的示数从 3 V 变到 6 V,求:
R2 的阻值;
滑动变阻器的最大阻值。
如图所示,电源电压不变,R2=20 Ω,开关 S 断开时,电流表的示数为 0.2 A,当开关 S 闭合后,电流表的示数为 0.8 A。求电阻 R1 的阻值和电源电压各是多少?
如图所示,电阻 R1 的阻值是 20 Ω,闭合开关 S,电流表 A1 的示数为 0.3 A,电流表 A 的示数为 0.5 A,
求:
(1)通过电阻 R2 的电流; (2)电源电压;
(3)电阻 R2 的阻值。
答案与解析
1.A探究电流跟电阻的关系的实验中采用了控制变量的研究方法,而伏安法测量电阻的实验中没有 采用控制变量的研究方法,所以选项 A 的说法是不正确的。
2.D当S 闭合时,电阻 R1 跟 R2 并联,总电阻变小,电流表示数变大;电压表测电源电压,示数不变。
3.B闭合开关,电流表、电压表均有示数,可知电路是通路,两表示数较小,是因为滑动变阻器连入的
电阻较大,电阻上分得的电压较小,由欧姆定律可知,在电源电压一定时,电路中电阻越大,电流越小。
4.C由电路图可知,两电阻并联,电流表 A1 测干路电流,A2 测 R2 支路的电流,根据并联电路的电流特点确定两电流表的量程,并根据分度值读出其大小和求出通过 R1 的电流。因为并联电路干路电流大于各支路电流之和,且两指针的位置相同,所以 A1 的量程为 0~3 A,分度值为 0.1 A,干路电流 I=1.2 A,A2 的量程为 0~0.6 A,分度值为 0.02 A,通过 R2 支路的电流 I2=0.24 A,通过 R1 的电流 I1=I-I2=1.2 A-
0.24 A=0.96 A。故选 C。
5.B由题图可知 R 与L 并联,电流表测干路电流, 所以 U=UR=UL=3 V
由 P=� 2
� 得灯泡电阻
=12 Ω
R =� 2 = (6V)2
L �3W
通过灯泡的电流 IL=� L = 3V =0.25 A
� L12Ω
根据并联电路的电流特点,通过 R 的电流
IR=I-IL=0.75 A-0.25 A=0.5 A
所以定值电阻 R 的阻值
R=� � = 3V =6 Ω
� �0.5A
故选项 B 正确。
6.A由题意得ΔI=� 2 − � 1,代入已知量即可求出电阻值。
��
7.CR1、R2 并联,开关 S1 控制 R1,开关 S 控制整个电路,电流表测干路电流,电源电压恒定。当 S1 断
开时,R1 断路,电路中只有电阻 R2,此时 I1= � ;当S1、S 都闭合时,R1、R2 并联,此时 R = � 1� 2 , 将
R1=3R2 代入,则 R
=3R2,此时 I2= 4 �
·
总 43 � 2
� 2
,所以 I1∶I2=3∶4。
总 � 1+� 2
8.C在电阻一定时,导体中的电流与导体两端的电压成正比;图线 A 为反比例函数图线,表示电流与电压成反比,故 A 不符合题意。图线 B 表示电压增大时,导体中的电流不变,故 B 不符合题意。图线C 为正比例函数图线,表示电阻一定时,通过电阻的电流与电压成正比,故C 符合题意。图线 D 表示随着电压的增大,电流是减小的,故D 不符合题意。
9.B电压表电阻很大,串联在电路中相当于断路,开关闭合,假如只有 L1 亮,L2 不可能断路,一定发生了短路,此时电压表测电源电压,符合题意;假如只有 L2 亮,则L1 短路,电压表此时也被短路,无示数,不合题意。
2
10.B当滑片在 c 点时,U=0.3 A×(10 Ω+� )
当滑片在 b 端时,U=0.2 A×(10 Ω+R)。由两式联立可得 R=20 Ω,U=6 V。
解析 在电阻一定时,通过导体的电流跟导体两端的电压成正比。
答案 1 A0.25 A
解析 灯泡发光比较暗,是由于通过灯泡的电流比较小,这说明串联的两个电阻的总电阻比一个电阻大,对电流的阻碍作用大,所以灯泡比较暗。从而我们得出的结论是串联电阻的总电阻比任何一个
分电阻都大。
答案 串联电阻的总电阻比任何一个分电阻都大
解析 电流表和电压表量程选择的原则是在不超出量程的前提下,尽量选用较小的量程,目的是为了减小读数的误差。本题中电流小于 0.6 A,应选用 0~0.6 A 的量程,即使用“-”和“0.6”两个接线柱。答案 电流表的量程用 0~0.6 A 可以减小误差
�
解析 由题图可知小灯泡 L 与滑动变阻器 R 串联,当滑片滑到最右端时,R 连入电路的阻值最大,所以串联后电阻的最大值 R 最大=RL+R=20 Ω+100 Ω=120 Ω。滑动变阻器的滑片由 b 向 a 移动的过程中, 接入电路中的电阻减小,电路中的总电阻减小,由 I=� 可知,电路中的电流增大,所以,灯泡变亮。
答案 120变亮
解析 R1 为定值电阻,可从题图乙中任选一组数据,根据 R1=� 1求出电阻值。当电路中电流为 0.2 A
� 1
�
时,电路总电阻 R 总=� ,R2=R总-R1。由题意可知,为了不损坏滑动变阻器,通过电路中的电流不能超过
0.5 A,R '=� = 12V =24 Ω,滑动变阻器连入电路的阻值应小于 R2'=24 Ω-20 Ω=4 Ω。
总 � '0.5 A
答案 20404
解析 当 S1、S2 都闭合时,R1 与 R2 并联,由并联电阻总电阻与分电阻关系可求 R 总,电源电压
U=I1R1=0.75 A×4 Ω=3 V;当 S1 闭合、S2 断开时,I= � = 3V=0.75 A。
� 14Ω
答案 并240.75
答案 如图所示
解析 (1)因为电压是形成电流的原因,所以电压越大,电流越大;(2)①电源为两节新干电池,电压表量程选 3 V,电阻 R 为 5 Ω,则由 I=� 知电流表量程选 0.6 A,0.6 A 这个接线柱与 R 的左边接线柱相连,电
�
压表与 R 并联,且电流从正接线柱流进。②闭合开关前,滑动变阻器的滑片移到阻值最大端,即 b 端,
这样起保护电路的作用。③� 1 = 1V =5 Ω,� 2 = 1.5V=5 Ω,� 3 = 2V =5 Ω,说明在电阻一定时,导体中
� 1 0.2A� 2 0.3A� 30.4A
的电流与导体两端的电压成正比。答案 (1)A 电压是产生电流的原因(2)①如图所示
②b③电阻一定时,导体中的电流与导体两端的电压成正比
解析 滑片由一端移动到另一端会使电路出现两个不同的状态,分别如图甲、乙所示,当电压表示数为 3 V 时,变阻器的滑片应位于 b 端,当电压表的示数为 6 V 时,滑片应位于 a 端。
当滑片在 a 端时,R2 两端的电压 U2=U-U1=8 V-6 V=2 V,由于 R1 跟 R2 串联,则 R2=� 2 = 2V =4 Ω。当
�
滑片 P 在 b 端时,则滑动变阻器的最大阻值 R3=� -R1-R2= 8V -12 Ω-4 Ω=16 Ω。
� '3V
12Ω
6V
12Ω
答案 (1)4 Ω(2)16 Ω
解析 由题图可知,当开关 S 断开时,电流表测通过 R1 的电流;当开关 S 闭合后,电流表测 R1、R2 并联后的总电流。所以通过 R2 的电流 I2=0.8 A-0.2 A=0.6 A,U=U1=U2=I2R2=0.6 A×20 Ω=12 V。故 R1
的阻值为 R1=� 1 = 12V =60 Ω。
� 1 0.2A
答案 60 Ω12 V
解析 (1)电阻 R1 和 R2 并联,电流表 A 测通过干路的总电流,A1 测通过电阻 R1 的电流,所以,I2=I- I1=0.5 A-0.3 A=0.2 A;
(2)U=U2=U1=I1R1=0.3 A×20 Ω=6 V;
(3)R2=� 2 = 6V =30 Ω 。
� 2 0.2 A
答案 (1)0.2 A(2)6 V(3)30 Ω
