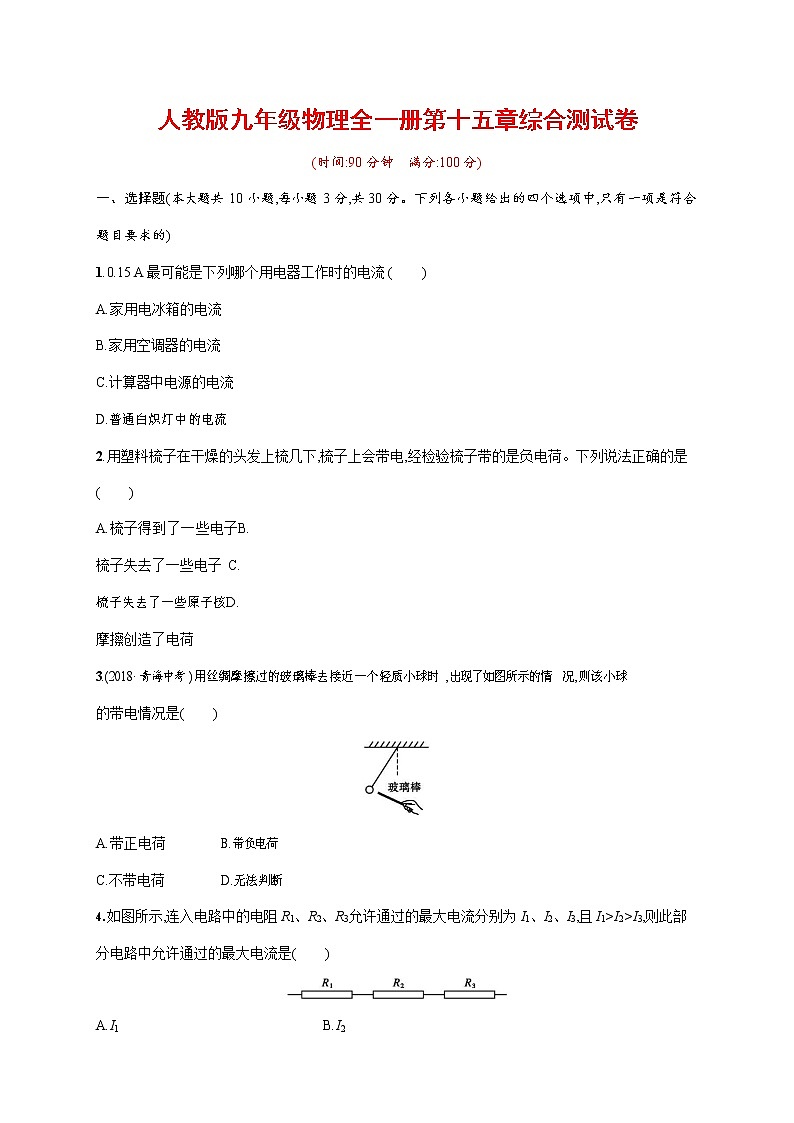

人教版九年级物理全一册第十五章综合测试卷(时间:90 分钟 满分:100 分) 一、选择题(本大题共 10 小题,每小题 3 分,共 30 分。下列各小题给出的四个选项中,只有一项是符合题目要求的)1.0.15 A 最可能是下列哪个用电器工作时的电流( ) A.家用电冰箱的电流B.家用空调器的电流 C.计算器中电源的电流D.普通白炽灯中的电流2.用塑料梳子在干燥的头发上梳几下,梳子上会带电,经检验梳子带的是负电荷。下列说法正确的是 ( ) A.梳子得到了一些电子B.梳子失去了一些电子 C.梳子失去了一些原子核D.摩擦创造了电荷
3.(2018·青海中考)用丝绸摩擦过的玻璃棒去接近一个轻质小球时,出现了如图所示的情况,则该小球   的带电情况是(              ) A.带正电荷 B.带负电荷 C.不带电荷 D.无法判断 如图所示,连入电路中的电阻 R1、R2、R3 允许通过的最大电流分别为 I1、I2、I3,且 I1>I2>I3,则此部分电路中允许通过的最大电流是(              )  A.I1 B.I2

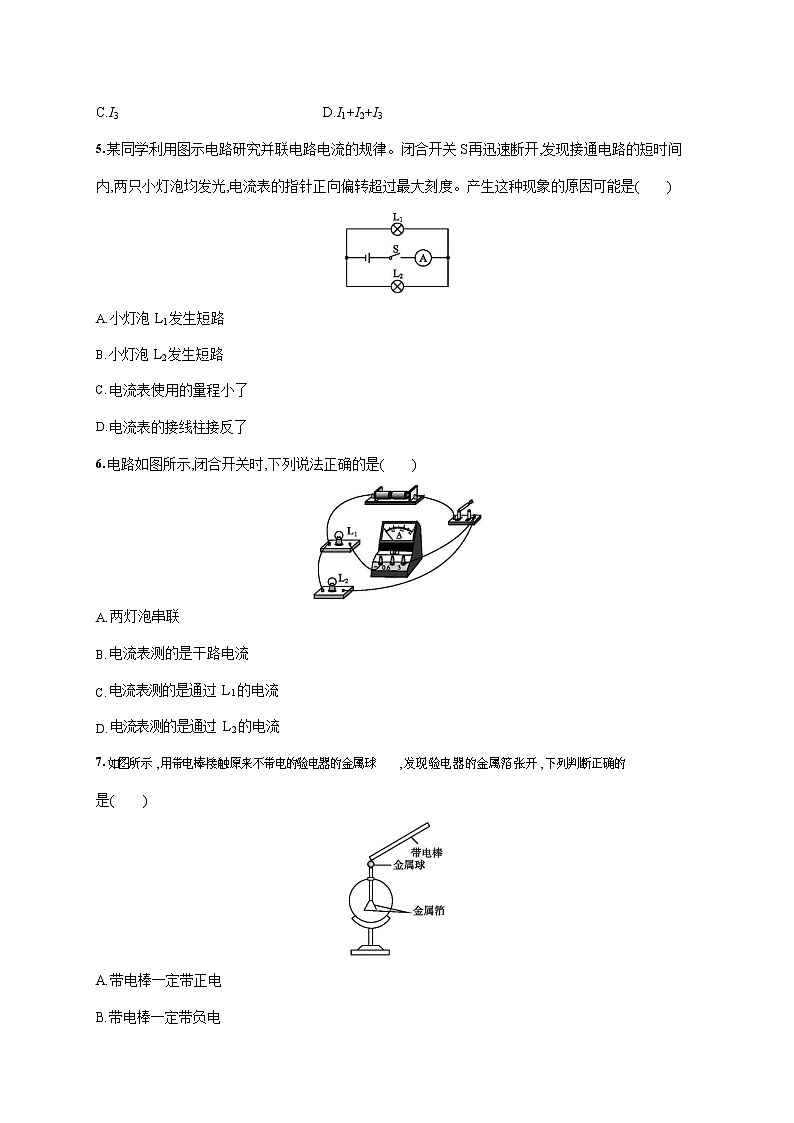

C.I3 D.I1+I2+I3 某同学利用图示电路研究并联电路电流的规律。闭合开关S 再迅速断开,发现接通电路的短时间内,两只小灯泡均发光,电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是(              ) 小灯泡 L1 发生短路 小灯泡 L2 发生短路 电流表使用的量程小了 电流表的接线柱接反了 电路如图所示,闭合开关时,下列说法正确的是( )
两灯泡串联 电流表测的是干路电流 电流表测的是通过 L1 的电流 电流表测的是通过 L2 的电流 如图所示,用带电棒接触原来不带电的验电器的金属球,发现验电器的金属箔张开,下列判断正确的   是(              )        A.带电棒一定带正电B.带电棒一定带负电

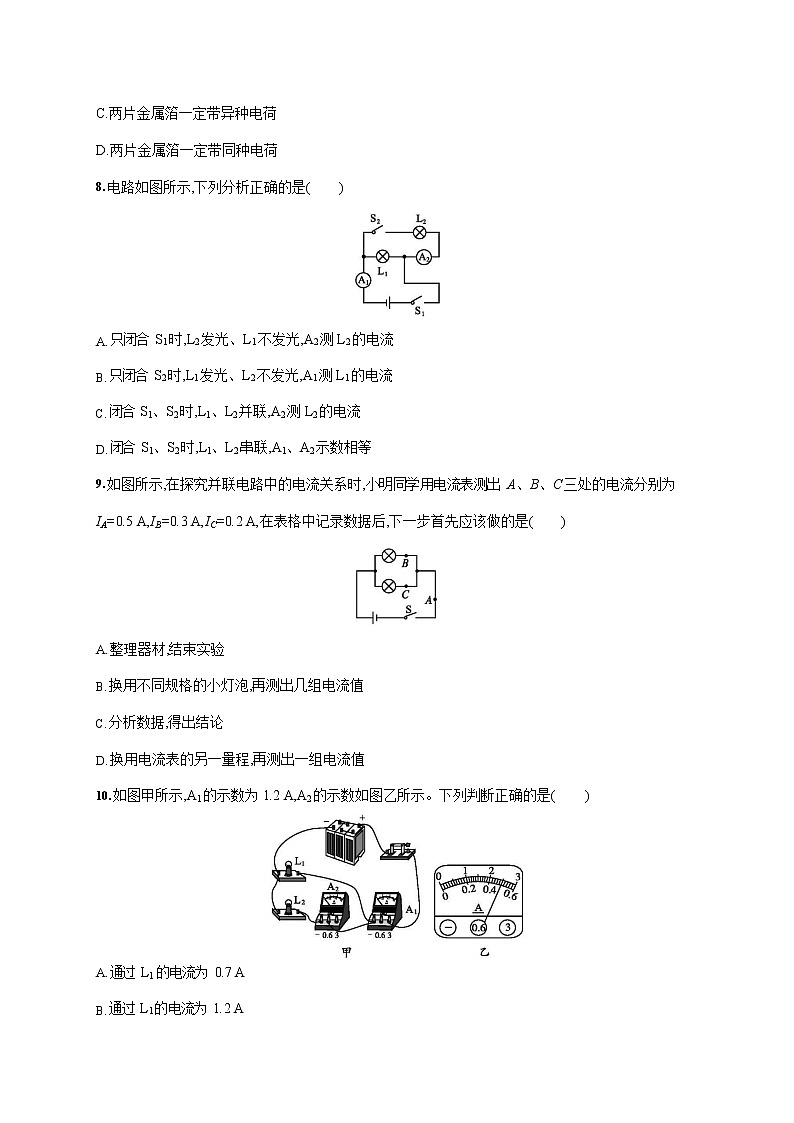

C.两片金属箔一定带异种电荷D.两片金属箔一定带同种电荷电路如图所示,下列分析正确的是( )
只闭合 S1 时,L2 发光、L1 不发光,A2 测 L2 的电流 只闭合 S2 时,L1 发光、L2 不发光,A1 测L1 的电流 闭合 S1、S2 时,L1、L2 并联,A2 测 L2 的电流 闭合 S1、S2 时,L1、L2 串联,A1、A2 示数相等 如图所示,在探究并联电路中的电流关系时,小明同学用电流表测出 A、B、C 三处的电流分别为 IA=0.5 A,IB=0.3 A,IC=0.2 A,在表格中记录数据后,下一步首先应该做的是( )
 整理器材,结束实验 换用不同规格的小灯泡,再测出几组电流值 分析数据,得出结论 换用电流表的另一量程,再测出一组电流值
如图甲所示,A1 的示数为 1.2 A,A2 的示数如图乙所示。下列判断正确的是( )通过 L1 的电流为 0.7 A 通过 L1 的电流为 1.2 A
通过 L2 的电流为 1.2 A 通过 L2 的电流为 2.5 A 二、填空题(每空 2 分,共 20 分) 如图甲所示,开关 S 闭合时,电流表 A1 与A 的示数如图乙、丙所示,则电流表 A2 的示数为 。          小亮和小刚是同班好朋友,又是住在同一家属楼上下层的邻居,经常一起去上学。为了相约方便,     他们想连接一个能够相互呼叫的电路,只要一方按下自己书桌上的开关,对方书桌上的电铃就会响。上图是他们设计的电路,你认为这个电路图       (选填“符合”或“不符合”)要求,如果不符合,改进的办法是               。     右图是一种LED 手电筒,它用两节干电池作电源,由 5 只LED 并联组成,每只 LED 的电流为 15 mA,则这种LED 手电筒正常工作时的总电流为               mA。     从显像管尾部的阴极发射出来的电子,高速撞击到荧光屏上,使荧光屏发光,则该电子束的电流方  向是从               流向               。
王海同学用电流表测量电流时,把电流表串联接入电路后闭合开关,发现指针偏转如图甲所示,产生这种情况的原因是               ;另一同学测量时,则发现指针偏转如图乙所示, 产生这种情况的原因是                             。     在用电流表研究并联电路中电流关系的实验中,小王同学测出干路中电流为 0.5 A,通过灯 L1 的电流是 0.2 A。现要测出通过灯 L2 的电流,由同组的小张同学负责改接电路,小张改接后的电路如图所示。你认为改接后的电路主要错误为 (1)                                       ; (2)                                       。 三、作图题(每小题 8 分,共 16 分) 根据实物图,画出它的电路图。
   火车在车厢后面有两间厕所,只有当两间厕所的门都关上时(每扇门的插销相当于一个开关),车厢中的指示牌内的指示灯才会发光,指示牌就会显示“厕所有人”字样,提醒旅客两间厕所内都有人,请你  把图中的各元件符号连接成符合上述设计要求的电路图。
 四、实验题(每小题 9 分,共 18 分) 某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律。所接电路如  图所示,闭合开关后,两电流表指针偏转情况如图所示。        A1 A2 (1) 电流表 A2 的读数是      。 (2) 该同学发现电流表A1 指针偏转较A2 小,所以他认为“串联电路电流每经过一个用电器,电流都会减弱一些”。造成他判断错误的原因是               。(3) 另一同学用两个规格不同的灯泡连接的电路如图所示。
这个同学认为:图中两灯的亮度不相同,就说明流过两灯的电流不相等,这种认为对吗?请简要说明理   由。               。 连接电路后,两灯泡都亮,由于连线较乱,一时无法确定电路是串联还是并联,以下两种简单判断方法   是否可行?请你在表中空格填写“可行”或“不可行”。
   是并联 在探究并联电路中各电路电流与各支路电流的关系时,一班各组同学从甲、乙、丙、丁四种规格  的灯中,选取两个并联起来接在相同电源上,组成如图 1 所示的电路。然后把一个电流表分别接入电路中 A、B、C 处测量电流,并记录数据。      (1) 小李将电流表接在 A 处,闭合开关,电流表示数如图 2 所示,为了使测量结果准确,她应该断开开关,  ,重新进行实验。(2) 小张同学测量时,闭合开关,发现指针向“0”刻度的左侧偏转,电流表连接存在的错误  是   。(3) 老师收集到几个组的数据如表: 组别L1 规格L2 规格IA/AIB/AIC/A1甲甲0.120.120.232乙丙0.150.200.353甲丁0.120.140.264甲丁0.160.180.30对于测量数据的相关分析,以下说法正确的两个是       。 第 1 组数据没有测量误差 分析多组数据是为了减小误差 选用不同规格的灯进行实验,可使结论更具普遍性 第 4 组数据的偏差可能是电流表未调零引起的五、综合题(16 分)电路如图所示,当开关 S1 接 C、S2 接 B 时,电流表的读数是 0.35 A,求:
(1) 通过 L1 和L2 的电流各是多少? (2) 当S1 接 C、S2 接 A 时,电流表的示数是 0.6 A,则通过 L2 的电流是多少?         答案与解析1.D 家用电冰箱的电流约为 1 A,家用空调器的电流约为 5 A,计算器中电源的电流约为 100 μA,家用普通白炽灯的电流约为 0.2 A,跟 0.15 A 最接近,D 选项正确。2.A 3.A 丝绸摩擦过的玻璃棒带正电荷,把用丝绸摩擦过的玻璃棒靠近一个轻质小球时,它们相互排斥, 说明这个小球一定和玻璃棒带的电荷相同,则该小球带正电荷。4.C 已知电阻 R1、R2、R3 串联接入电路,根据串联电路中电流特点,各处电流相等,因为 I1>I2>I3,所以此部分电路中允许通过的最大电流是 I3。5.C 两只小灯泡均发光,说明不可能发生短路,而电流表的指针正向偏转超过最大刻度,说明电流表  的量程选小了。6.C 由题图可知,电路有两条支路,L1 跟 L2 并联,电流表和 L1 串联在一条支路上,测通过 L1 的电流。 7.D 本题考查验电器的原理及使用。用带电棒接触原来不带电的验电器的金属球,发现验电器的金属箔张开,是由于金属箔上带了同种电荷,但由于不知道带电棒所带电荷的性质,所以无法判断金属箔  上带的什么电荷。故 D 正确。8.C 只闭合 S1 时,电流表 A2 和 L2 断路,L2 不发光,选项 A 错误;只闭合 S2 时,电路断路,L1 和 L2 都不发光,选项 B 错误;闭合 S1、S2 时,L1 和 L2 并联,A2 测 L2 的电流,A1 测干路电流,故选项 C 正确,选项 D 错误。
9.B 为寻找更具普遍性的规律,应换用不同规格的小灯泡多测几组数据。 10.A 由题图可以看出 A1 测干路的电流,其示数应大于 A2,所以乙图的示数为 0.5 A,根据并联电路电流的关系可求出通过 L1 的电流为 0.7 A。解析 电流表 A 测干路电流,电流表 A1 测 L1 支路电流,由并联电路电流的特点可知电流表 A1 测得的示数要小于电流表 A 测得的示数,那么电流表 A1 的示数只能是 0.4 A,电流表 A 的示数只能是 1.5 A,从而就计算出电流表 A2 的示数 I2=I-I1=1.5 A-0.4 A=1.1 A。答案 1.1 A 解析 题目的要求是设计小亮和小刚相互呼叫的电路,既然相互呼叫,就是小亮闭合自己书桌上的开关,小刚桌上的电铃响,小刚闭合自己书桌上的开关,小亮桌上的电铃响。而所给电路图中,开关即   使不闭合,两个电铃也会发声,显然不符合要求。改进的办法是,把小亮的开关和小刚的电铃装在一个支路上,小刚的开关和小亮的电铃装在一个支路上。 答案 不符合 把开关 S1(或 S2)与电铃 D1(或 D2)的位置互换 解析 并联电路中的总电流等于各支路电流之和,故这种 LED 手电筒正常工作时的总电流为 5×15 mA=75 mA。答案 75 解析 物理学中规定,正电荷定向移动的方向为电流的方向,负电荷定向移动的方向与电流的方向相反。由于电子带负电,电子从阴极向荧光屏运动,则电流方向是从荧光屏流向阴极。答案 荧光屏 阴极 解析 题图甲中电流表的指针超过了量程,说明电流表所选用的量程偏小;题图乙中电流表的指针反向偏转,电流从电流表的负接线柱流入,正接线柱流出,即电流表的正、负接线柱接反了。答案 电流表选用的量程偏小 电流表的正、负接线柱接反了 解析 根据并联电路电流的特点 I2=I-I1=0.5 A-0.2 A=0.3 A,量程选 0~0.6 A 合适。答案 (1)电流表与 L2 并联了(或电流表未与 L2 串联、电流表直接接在电源两极上了) (2)量程选大了解析 L1 和 L2 并联,开关 S 控制 L1,电流表串联在干路中,测电路总电流。 答案 如图所示
 解析 只有两间厕所的门都关上时指示灯才发光,说明两开关 S1、S2 应为串联。 答案 如图所示
解析 本题可以按照以下思路分析:
 (1) 从电流表示数可以读出电流表 A2 的示数为 0.40 A,读数时要注意量程的选择。 (2) 两电流表的示数不同,是由于两电流表所用的量程不同,不能只凭一次测量数据就得出结论。 (3) 串联电路电流处处相等,因此通过两灯的电流相等。判断灯泡的连接方式可根据用电器是否相互  影响来判断,但用断开导线的方法,如果断开的是并联电路中干路的导线,两灯也会同时熄灭。答案 (1)0.40 A(2) 电流表 A1 和 A2 选用的量程不同 (3) a.不对。因为两灯的规格不相同,所以两灯亮度不同,不能说明电路中电流的关系 b.方法 1:可行; 方法 2:不可行 解析 (1)在测量电流时,出现图示指针偏转角度太小的问题,是因为选用的电流表量程太大了,为了测量结果准确,她应该断开开关,换电流表的小量程,重新进行实验;(2)在测量电流时,出现图示指针反   向偏转的问题,是因为电流从“-”接线柱流入了,电流表连接存在的错误是“+”“-”接线柱接反了;(3)误差只能减小,不能避免,A 错误;分析多组数据,是为了避免实验的偶然性,得出具有普遍性的结论,B 错误; 选用不同规格的灯进行实验,是为了得出具有普遍性的结论,C 正确;第 4 组数据都比对应的其他 3 组大,可能因为测量时电流表指针没有调零所致,D 正确。答案 (1)换电流表的小量程(2) 电流表“+”“-”接线柱接反了
(3)CD 解析 (1)当开关 S1 接 C、S2 接 B 时,灯L2 被短路,电流表测的是灯 L1 中的电流,即通过 L1 的电流 I1=0.35 A,通过 L2 的电流为 0。 (2)当 S1 接 C、S2 接 A 时,灯 L1 和 L2 并联,电流表在干路上,测 L1 和 L2 电流之和, 由 I=I1+I2 得 I2=I-I1=0.6 A-0.35 A=0.25 A。答案 (1)0.35 A 0 (2)0.25 A
