物理人教版第十九章 生活用电综合与测试同步训练题

这是一份物理人教版第十九章 生活用电综合与测试同步训练题，共9页。试卷主要包含了选择题，填空题，作图题，综合题等内容，欢迎下载使用。

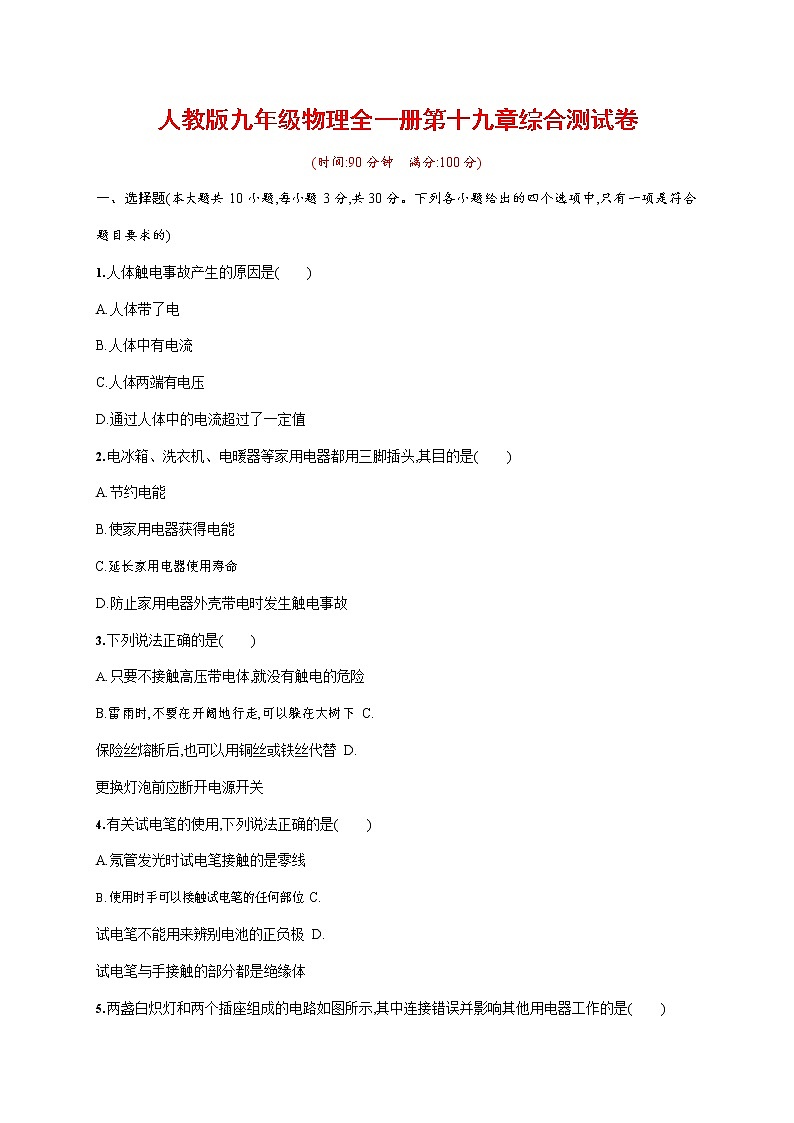

一、选择题(本大题共 10 小题,每小题 3 分,共 30 分。下列各小题给出的四个选项中,只有一项是符合题目要求的)
人体触电事故产生的原因是() A.人体带了电
B.人体中有电流 C.人体两端有电压
D.通过人体中的电流超过了一定值
电冰箱、洗衣机、电暖器等家用电器都用三脚插头,其目的是() A.节约电能
B.使家用电器获得电能 C.延长家用电器使用寿命
D.防止家用电器外壳带电时发生触电事故
下列说法正确的是()
只要不接触高压带电体,就没有触电的危险B.雷雨时,不要在开阔地行走,可以躲在大树下 C.保险丝熔断后,也可以用铜丝或铁丝代替 D. 更换灯泡前应断开电源开关
有关试电笔的使用,下列说法正确的是() A.氖管发光时试电笔接触的是零线
使用时手可以接触试电笔的任何部位C. 试电笔不能用来辨别电池的正负极 D. 试电笔与手接触的部分都是绝缘体

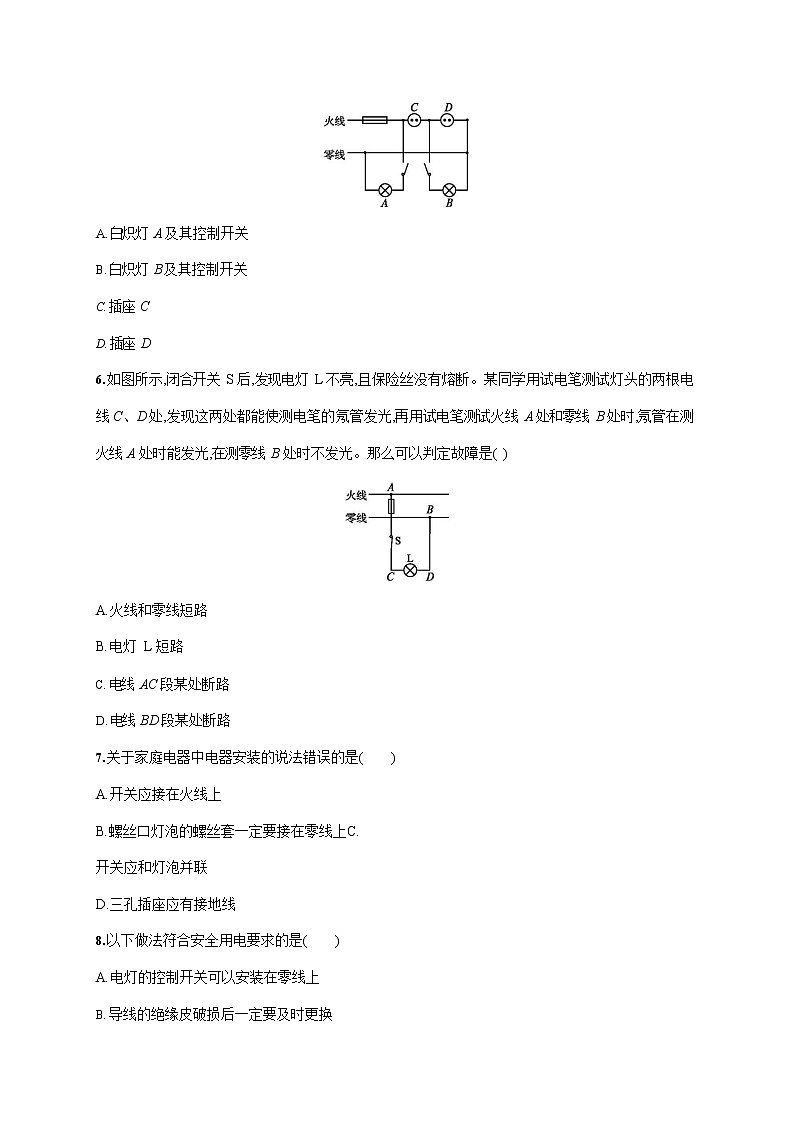

两盏白炽灯和两个插座组成的电路如图所示,其中连接错误并影响其他用电器工作的是()
白炽灯 A 及其控制开关
白炽灯 B 及其控制开关
插座 C
插座 D
如图所示,闭合开关 S 后,发现电灯 L 不亮,且保险丝没有熔断。某同学用试电笔测试灯头的两根电线 C、D 处,发现这两处都能使测电笔的氖管发光,再用试电笔测试火线 A 处和零线 B 处时,氖管在测火线 A 处时能发光,在测零线 B 处时不发光。那么可以判定故障是( )
A.火线和零线短路B.电灯 L 短路
电线 AC 段某处断路
电线 BD 段某处断路
关于家庭电器中电器安装的说法错误的是() A.开关应接在火线上
B.螺丝口灯泡的螺丝套一定要接在零线上C.
开关应和灯泡并联
D.三孔插座应有接地线
以下做法符合安全用电要求的是() A.电灯的控制开关可以安装在零线上
导线的绝缘皮破损后一定要及时更换
使用测电笔时手指千万不能碰到笔尾金属体
如果发现有人触电,应立即用手将触电者拉开

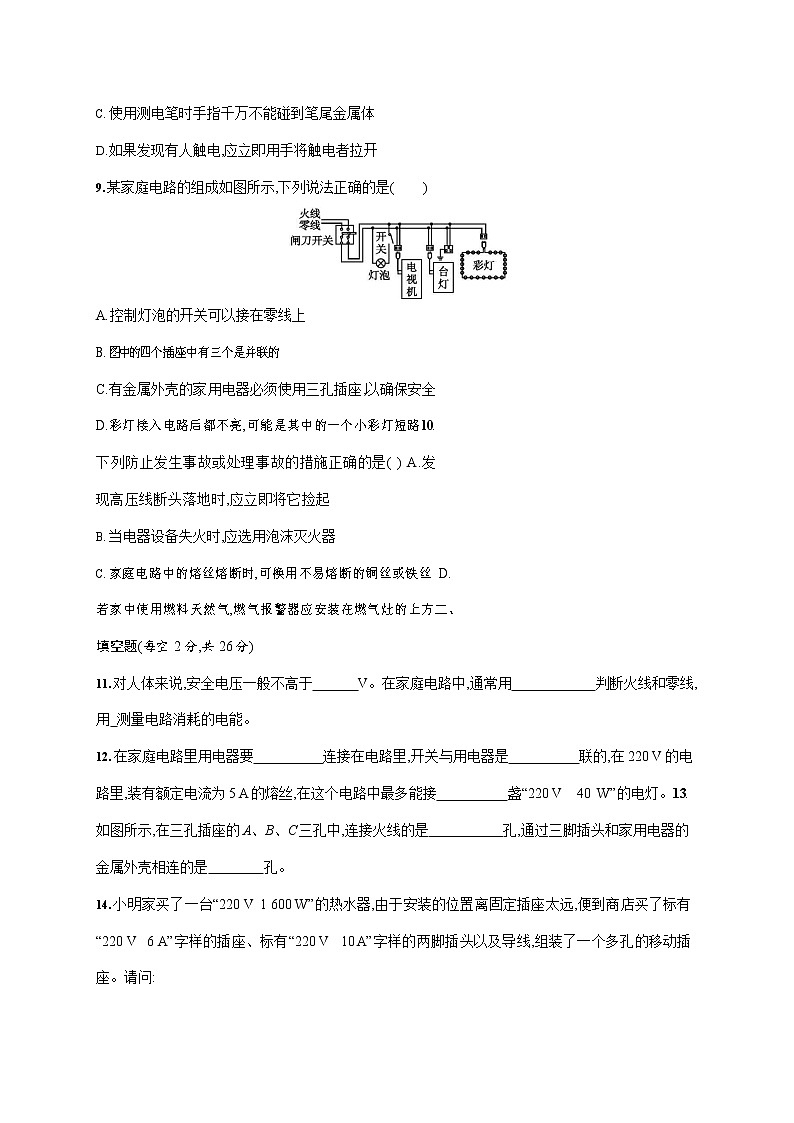

某家庭电路的组成如图所示,下列说法正确的是()
A.控制灯泡的开关可以接在零线上B.图中的四个插座中有三个是并联的
C.有金属外壳的家用电器必须使用三孔插座,以确保安全D.彩灯接入电路后都不亮,可能是其中的一个小彩灯短路10. 下列防止发生事故或处理事故的措施正确的是( ) A.发现高压线断头落地时,应立即将它捡起
当电器设备失火时,应选用泡沫灭火器
家庭电路中的熔丝熔断时,可换用不易熔断的铜丝或铁丝 D.若家中使用燃料天然气,燃气报警器应安装在燃气灶的上方二、填空题(每空 2 分,共 26 分)
对人体来说,安全电压一般不高于 V。在家庭电路中,通常用 判断火线和零线, 用 测量电路消耗的电能。
在家庭电路里用电器要 连接在电路里,开关与用电器是 联的,在 220 V 的电路里,装有额定电流为 5 A 的熔丝,在这个电路中最多能接 盏“220 V40 W”的电灯。13. 如图所示,在三孔插座的 A、B、C 三孔中,连接火线的是 孔,通过三脚插头和家用电器的金属外壳相连的是 孔。
小明家买了一台“220 V 1 600 W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220 V 6 A”字样的插座、标有“220 V 10 A”字样的两脚插头以及导线,组装了一个多孔的移动插座。请问:
(1)这台热水器与其他家用电器之间的连接方式是 。(2)从安全用电的角度指出这个移动插座存在的两个问题:
① ;
② 。
近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时,与连接完好相比该处的阻值将增大,在该处消耗的电功率将 (选填“减小”“增大”或“不变”),会产生局部过热,引发火灾。线路故障的另一个原因是线路严重老化。由橡胶或塑料制成的导线皮是用来绝缘的,但时间长了,线皮会老化变质,绝缘性能变差,甚至龟裂露出线芯,通电时产生火花或导线之间会发生短路。当导线之间发生短路时,导线中电流过 (选填
“大”或“小”),酿成火灾。
三、作图题(每小题 5 分,共 15 分)
请在图中连接家庭电路的电路图。要求:L1 灯、L2 灯并联,开关 S 控制两盏灯。
请把下图中的电路元件接入照明电路中,且符合安全用电原则。(要求保险丝与三孔插座相连)
声控开关在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡,为确保行人不管从哪端进入,灯泡都能接通电源发光。请按题意 将图中的电路连接完整。
四、综合题(19 题 8 分,20 题 9 分,21 题 12 分,共 29 分)
空调的三脚插头与三孔插座如图所示,其中较长的脚 E 与空调的什么部位相连?插入插座时这个脚又与插座中的地线相连,这样连接的目的是什么?另外,针对日常生活中浪费电能的现象及用电习惯, 请你说出一种节约电能的方法。
下图是家庭电路的一部分。电能表的电流规格是 10(40)A,L 是“220 V 22 W”的节能灯,插座上接入“220 V 220 W”的电视机(图中未画出)。灯和电视机同时工作,求:
通过电能表的电流;
连续工作 4 h 消耗的电能;
该电路中还能接入的用电器的最大功率。
阅读下列材料,回答问题。
近年来,随着人们生活水平的提高,电热水器广泛进入百姓家庭。同时,因为使用电热水器引起的伤人 事故也频频发生。但奇怪的是,这些伤人的电热水器绝大多数是符合国家标准的。也就是说,发生热水器伤人事故的“罪魁祸首”多数不是热水器本身,而是来自用户家中不安全的用电环境,如接地不良、
火线与地线接反、采用劣质的开关插座、线路老化、短路等。
针对这一现实,我国电热水器新国家标准已于 2007 年 7 月 1 日实施,其中电热水器的“防电墙”技术被正式列入新国家标准。“防电墙”的确切表述是水电阻衰减隔离法。它是利用了水本身所具有的电阻,相当于在使用电热水器时,在人体和火线之间装了一个很大的电阻。当电热水器在 220 V 的电压工作时, 一旦发生漏电现象,经过“防电墙”的作用,出水口处人体承担的电压不会超过 12 V,这样的电压对人体来说不会造成任何伤害,从而有效地保障了人们的安全。
所谓的“防电墙”就是在进水口和出水口各引了一根塑料管,水通过塑料管才能流进电热水器,流到 人体上。则关于它的防电原理,下列说法错误的是()
A.纯净的水是导体,生活中含有杂质的水是绝缘体 B.
进、出水管管壁由绝缘材料制成C.进、出水管越长,防电效果越好D.进、出水管越细,防电效果越好
“防电墙”技术相当于在人体和火线之间装了一个很大的“水电阻”,一旦发生漏电现象,“水电阻”与 人体 (选填“串联”或“并联”)在一起;这个“水电阻”会起到 (选填“分压”或“分流”)的作用;若发生漏电后,加在人体两端电压恰好为 12 V,则“水电阻”的阻值与人体阻值的比值
是 。
经过“防电墙”处理后,人体承受的电压不高于 12 V。如图所示,这就保证了人体安全。按电热水器新国家标准要求,装有“防电墙”的电热水器应保证泄漏电流值不超过 5 mA。由此可计算出“防电墙” 的“水电阻”的最小值为多少?
答案与解析
1.D 较小的电流从人体通过不会对人体造成伤害,但电流超过一定数值就会对人体产生伤害。
2.D电器在使用过程中由于导线老化等原因,可能使火线跟用电器的金属外壳连通,在这种情况下, 若有人接触了金属外壳,就有触电的危险,当把用电器的金属外壳通过三脚插头接地后,金属外壳就直
接跟地连接,这样可以起到保护作用。
3.D 本题考查安全用电原则。安全用电原则:不接触低压带电体,不靠近高压带电体,选项 A 错误;雷雨时,不可以躲在大树下避雨,选项 B 错误;保险丝熔断后,不可以用铜丝或者铁丝代替,以免电路电流过大或功率过大时,保险丝不熔断,不能保护电路,选项 C 错误;更换灯泡前应断开电源开关,防止触电, 选项 D 正确。
4.C当试电笔笔尖接触电线时,氖管发光的是火线,氖管不发光的是零线,故选项 A 错误。使用试电笔时,笔尖接触要检测的导线,因此手不能接触笔尖金属体,故选项 B 错误。试电笔是来鉴别火线与零线,试电笔不能辨别电池的正负极,故选项 C 正确。使用试电笔时,笔尖接触要检测的导线,手接触笔尾金属体,故选项 D 错误。
5.C白炽灯 A、白炽灯 B 中火线经开关进入灯头,连接正确且不影响其他用电器工作;插座 C 连在火线上,会影响白炽灯 B 和插座 D 工作;插座 D 一端接火线,另一端接零线,不影响其他用电器工作。
6.D电灯不亮,保险丝没有被烧断,说明电路断路。用试电笔测试 A、C、D 处氖管均发光,该处跟火线是连通的,测 B 处时氖管不发光,可以判定断路发生在 BD 之间的某处,故选项 D 正确。
7.C 家庭电路中,为了安全用电,开关应接在火线上,故选项 A 不符合题意;螺丝口灯泡在连接时,螺丝套一定要接在零线上,以防止换灯泡时发生触电事故,故选项 B 不符合题意;控制灯泡的开关应与灯泡串联,若并联可能会造成电源的短路现象,故选项 C 符合题意;为了防止家用电器漏电、造成触电事故, 所以三孔插座应有接地线,故选项 D 不符合题意。
8.B接电灯时,火线首先接入开关,然后进入灯泡顶端的金属点,零线直接进入灯泡的螺旋套,故选项A 错误;使用绝缘皮破损的导线,容易漏电,会使人触电,故选项 B 正确;使用试电笔辨别火线和零线时, 用手接触笔尾金属体电极,笔尖接触电线,氖管发光,表明检测的是火线,故选项 C 错误;发现有人触电, 首先要使触电者尽快脱离电源,然后根据具体情况,进行相应的救治,如果用手将触电者拉开,这样就会使救人者接触带电体而触电,十分危险,故选项 D 错误。
9.C 控制灯泡的开关应该接在火线上,故选项 A 错误。家庭电路中的用电器与用电器之间、用电器与插座之间、插座与插座之间都是并联的,因此四个插座之间都是并联的,故选项 B 错误。有金属外壳的家用电器必须使用三孔插座,故选项 C 正确。小彩灯之间是串联的,所以如果有一个小彩灯短路, 其他的彩灯仍然可以发光,故选项 D 不正确。
10.D高压线断头落地处周围有电压,若靠近它会造成跨步电压触电,选项 A 是错误的;水在一般情况下是导体,当电器设备失火时,若用泡沫灭火器,易造成触电事故,故应选用干粉灭火器,选项 B 错误;熔丝熔断后,若用铜丝或铁丝代替,当电路中电流过大时,铜丝或铁丝不熔断,起不到保险作用,选项 C 错误;天然气的密度小于空气的密度,易上升,因此燃气报警器应安装在燃气灶的上方,选项 D 正确。
解析 对人体来说,不高于 36 V 的电压是安全的;在家庭电路中,通常用试电笔判断火线和零线,用电能表测量电路消耗的电能。
答案 36试电笔电能表
解析 家庭电路中电器是并联的,控制用电器的开关与用电器是串联的,电路允许最大功率
P=UI=220 V×5 A=1 100 W。接电灯盏数 n= �
� '
= 1 100W=27.5,取整数 27。
40 W
答案 并联串27
解析 试电笔笔尖接触 B 孔时,氖管发光,说明试电笔的笔尖接触的是火线,可见,连接火线的是 B 孔; 三孔插座比两孔插座多的 C 孔是跟大地连接的,通过三脚插头和家用电器的金属外壳相连。
答案 BC
解析 家用电器都是并联;热水器正常工作时的电流 I=� = 1 600W≈7.27 A,显然标有“220 V 6 A”
�220V
字样的插座不合适;热水器的插头应使用三脚插头,这样可以使热水器的外壳接地,避免触电。
答案 (1)并联(2)①插座允许通过的最大电流太小②应使用三脚插头,这样可以使热水器的外壳接地
解析 导线接头处如果接触不良,该处电阻会较大,根据公式 P=I2R 可知,该处电功率会变大。如果电路发生短路,整个电路电阻很小,通过的电流很大。
答案 增大大
解析 在家庭电路中,开关应接在用电器和火线之间。
答案 如图所示
解析 零线直接连接灯泡的螺旋套,火线进入开关,再进入灯泡顶端的金属块;地线直接接三孔插座的上孔,零线直接接三孔插座的左孔,火线首先接保险丝,然后再进入右孔。
答案 如图所示
解析 用两个声控开关同时控制一盏灯,确保行人不管从地下通道的哪端进入,灯泡都能接通电源发光,也就是任一开关闭合,灯泡都能发光,因此,两开关应并联。
答案 如图所示
答案 与空调金属外壳相连。万一空调的外壳与火线相连,使外壳带电,电流就会流入大地以免发生触电事故。随手关灯(答案合理即可得分)。
�
20.解析 (1)P =P +P=22 W+220 W=242 W;由 P=IU 得 I=
总= 242W=1.1 A。
总灯电视机�220V
(2)W=P 总 t=0.242 kW×4 h=0.968 kW·h。
(3)由电能表电流规格可知正常工作的电流 Imax=40 A,
则最大功率 Pmax=UImax=220 V×40 A=8 800 W;P'=Pmax-P 总=8 800 W-242 W=8 558 W。
答案 (1)1.1 A(2)0.968 kW·h(3)8 558 W
21.解析 (1)“防电墙”是利用水的电阻来分压,保证水的电阻足够大,因此选项 B、C、D 都正确。纯净的水是绝缘体,有杂质的水是导体,故选项 A 错误。
使用电热水器洗浴时,“水电阻”和人体是串联的,“水电阻”起到分压的作用。
。
��
U =220 V-12 V=208 V,水 =
水 = 208V = 52
水
�
R =
� 人� 人12 V3
水 = 208V =41 600 Ω 。
水�5×10-3A
答案 (1)A(2)串联分压52∶3(3)41 600 Ω
