一、【课程的主要内容】

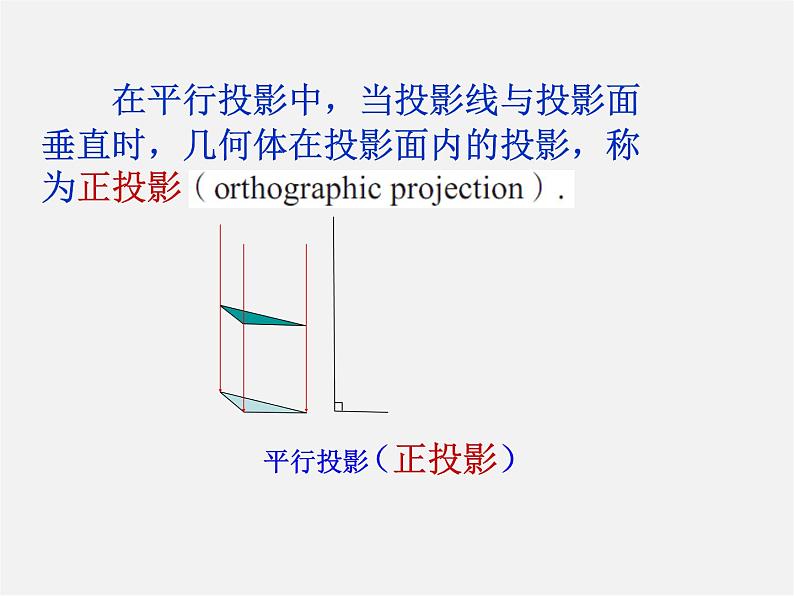

在平行投影中，当投影线与投影面垂直时，几何体在投影面内的投影，称为正投影

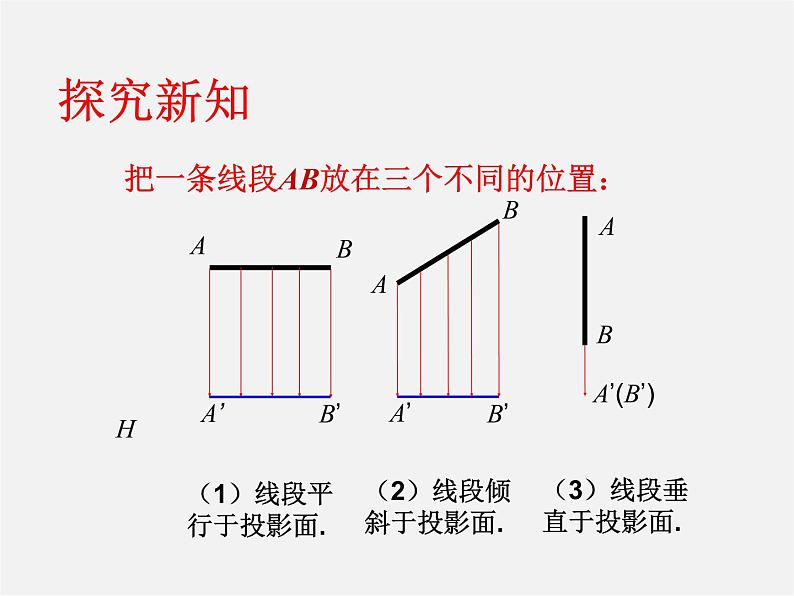

（1）线段平行于投影面.
（2）线段倾斜于投影面.
（3）线段垂直于投影面.
把一条线段AB放在三个不同的位置：
如图，把个平行四边形ABCD放在三个不同的位置：


（1）纸板平行于投影面；


（2）纸板倾斜于投影面；


（3）纸板垂直于投影面.


三种情况的正投影各是什么形状？
当物体平行于投影面时，其正投影与原物体的形状、大小 ； 当物体倾斜于投影面时，其正投影与原物体的形状、大小 ； 当物体垂直于投影面时，其正投影成 ．
平行形不变，倾斜形改变，垂直成线段．

二、【典例分析】

例 画出如图摆放的正方体在投影面V上的正投影。


（1）正方体的一个面ABCD平行于投影面V；


（2）正方体的一个面ABCD倾斜于投影面V,上底面


ADEF垂直于投影面V.
