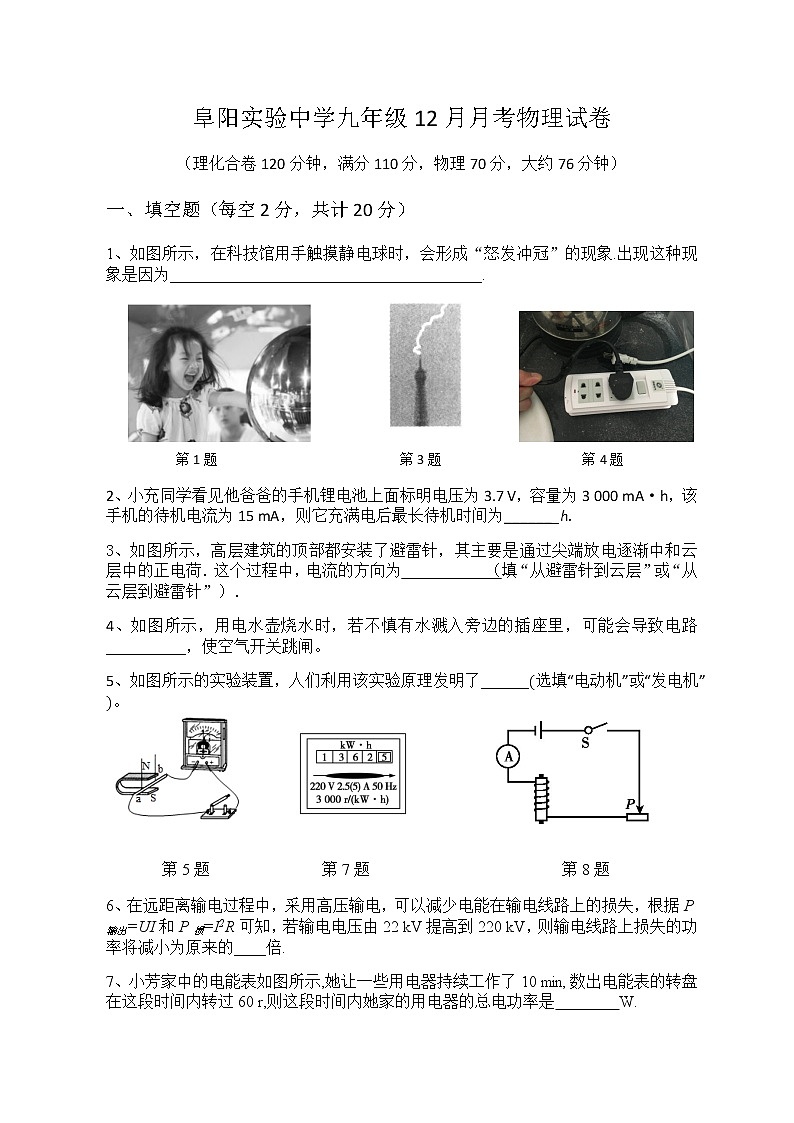

阜阳实验中学九年级12月月考物理试卷

这是一份阜阳实验中学九年级12月月考物理试卷，共9页。试卷主要包含了填空题，单项选择题，实验探究，计算与推导题等内容，欢迎下载使用。
一、填空题（每空2分，共计20分）
1、如图所示，在科技馆用手触摸静电球时，会形成“怒发冲冠”的现象.出现这种现象是因为_______________________________________.
第1题 第3题 第4题
2、小充同学看见他爸爸的手机锂电池上面标明电压为3.7 V，容量为3 000 mA·h，该手机的待机电流为15 mA，则它充满电后最长待机时间为_______h.
3、如图所示，高层建筑的顶部都安装了避雷针，其主要是通过尖端放电逐渐中和云层中的正电荷．这个过程中，电流的方向为 （填“从避雷针到云层”或“从云层到避雷针”）．
4、如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路__________，使空气开关跳闸。
5、如图所示的实验装置，人们利用该实验原理发明了______(选填“电动机”或“发电机”)。
第5题 第7题 第8题
6、在远距离输电过程中，采用高压输电，可以减少电能在输电线路上的损失，根据P输出=UI和P损=I2R可知，若输电电压由22 kV提高到220 kV，则输电线路上损失的功率将减小为原来的____倍.
7、小芳家中的电能表如图所示,她让一些用电器持续工作了10 min,数出电能表的转盘在这段时间内转过60 r,则这段时间内她家的用电器的总电功率是 W.

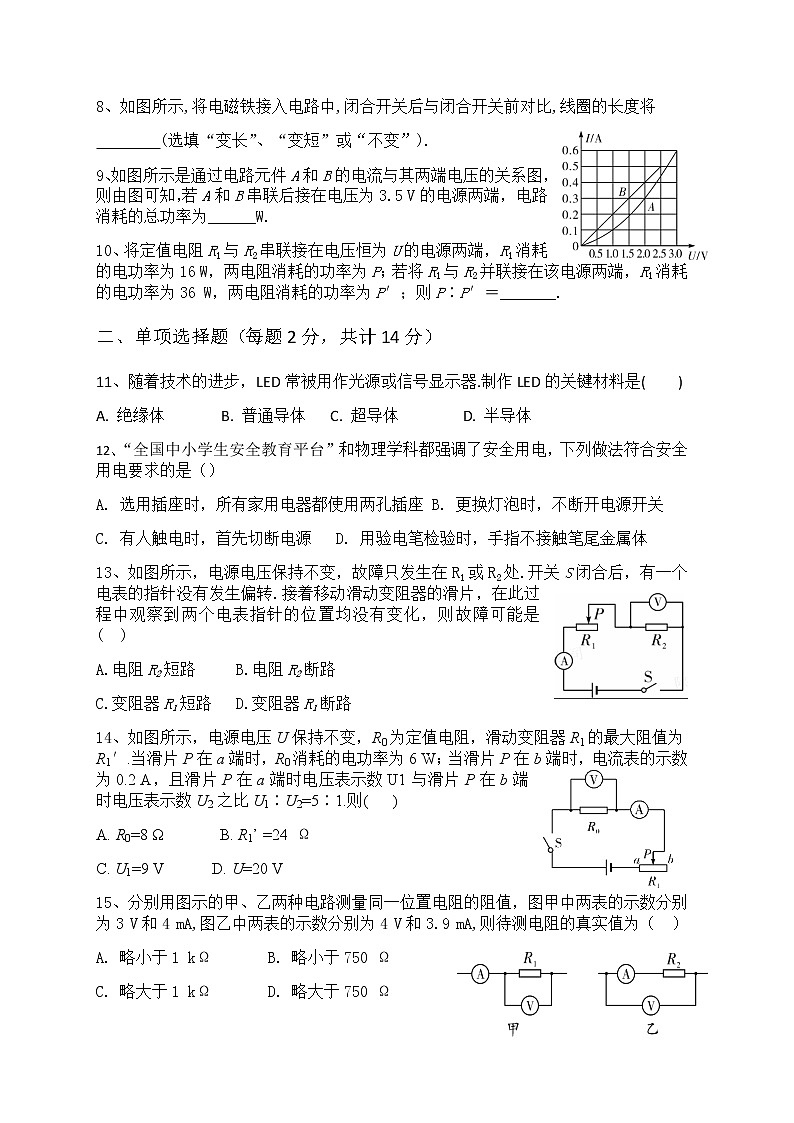

8、如图所示,将电磁铁接入电路中,闭合开关后与闭合开关前对比,线圈的长度将
(选填“变长”、“变短”或“不变”).
9、如图所示是通过电路元件A和B的电流与其两端电压的关系图，则由图可知，若A和B串联后接在电压为3.5 V的电源两端，电路消耗的总功率为______W.
10、将定值电阻R1与R2串联接在电压恒为U的电源两端，R1消耗的电功率为16 W，两电阻消耗的功率为P；若将R1与R2并联接在该电源两端，R1消耗的电功率为36 W，两电阻消耗的功率为P′；则P∶P′＝_______.
二、单项选择题（每题2分，共计14分）
11、随着技术的进步，LED常被用作光源或信号显示器.制作LED的关键材料是( )
A. 绝缘体 B. 普通导体 C. 超导体 D. 半导体
12、“全国中小学生安全教育平台”和物理学科都强调了安全用电，下列做法符合安全用电要求的是（）
A. 选用插座时，所有家用电器都使用两孔插座 B. 更换灯泡时，不断开电源开关
C. 有人触电时，首先切断电源 D. 用验电笔检验时，手指不接触笔尾金属体
13、如图所示，电源电压保持不变，故障只发生在R1或R2处.开关S闭合后，有一个电表的指针没有发生偏转.接着移动滑动变阻器的滑片，在此过程中观察到两个电表指针的位置均没有变化，则故障可能是( )
A.电阻R2短路 B.电阻R2断路
C.变阻器R1短路 D.变阻器R1断路
14、如图所示，电源电压U保持不变，R0为定值电阻，滑动变阻器R1的最大阻值为R1′.当滑片P在a端时，R0消耗的电功率为6 W；当滑片P在b端时，电流表的示数为0.2 A，且滑片P在a端时电压表示数U1与滑片P在b端时电压表示数U2之比U1∶U2=5∶1.则( )
A. R0=8 Ω B. R1’ =24 Ω
C. U1=9 V D. U=20 V
15、分别用图示的甲、乙两种电路测量同一位置电阻的阻值，图甲中两表的示数分别为3 V和4 mA,图乙中两表的示数分别为4 V和3.9 mA,则待测电阻的真实值为（ ）
A. 略小于1 kΩ B. 略小于750 Ω
C. 略大于1 kΩ D. 略大于750 Ω

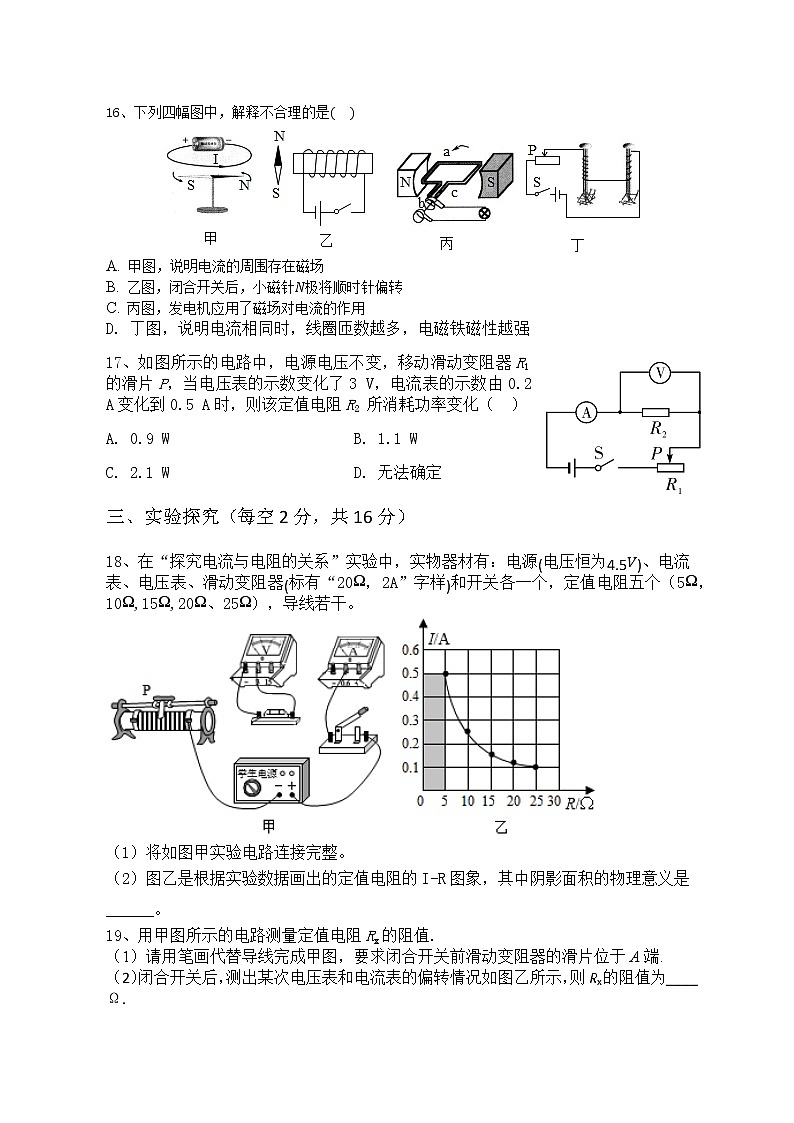

16、下列四幅图中，解释不合理的是( )
A. 甲图，说明电流的周围存在磁场
B. 乙图，闭合开关后，小磁针N极将顺时针偏转
C. 丙图，发电机应用了磁场对电流的作用
D. 丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强
17、如图所示的电路中，电源电压不变，移动滑动变阻器R1的滑片P，当电压表的示数变化了3 V，电流表的示数由0.2 A变化到0.5 A时，则该定值电阻R2 所消耗功率变化（ ）
A. 0.9 W B. 1.1 W
C. 2.1 W D. 无法确定
三、实验探究（每空2分，共16分）
18、在“探究电流与电阻的关系”实验中，实物器材有：电源(电压恒为4.5V)、电流表、电压表、滑动变阻器(标有“20Ω，2A”字样)和开关各一个，定值电阻五个（5Ω，10Ω,15Ω,20Ω、25Ω），导线若干。
（1）将如图甲实验电路连接完整。
（2）图乙是根据实验数据画出的定值电阻的I-R图象，其中阴影面积的物理意义是______。
19、用甲图所示的电路测量定值电阻Rx的阻值.
（1）请用笔画代替导线完成甲图，要求闭合开关前滑动变阻器的滑片位于A端.
（2）闭合开关后，测出某次电压表和电流表的偏转情况如图乙所示，则Rx的阻值为____Ω.
（3）（缺电压表）另一组同学设计了如图丙所示的电路测量Rx阻值（R0和R1的电阻值已知）.测量时，只闭合S1，电流表示数为I1；只闭合S2，电流表示数为I2.则电阻Rx＝_____.（选用I1、I2、R0和R1的代数式表示）
20、小军做测量小灯泡电功率的实验，所使用的小灯泡上标有3.8 V的字样，实验实物电路图如图甲所示．
(1)请你在虚线框内画出图甲对应的实验电路图．
(2)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是 ．
A. 移动滑动变阻器滑片，观察小灯泡是否发光 B. 检查电路是否断路
(3)实验过程中，当电压表示数为额定电压时，小灯泡达到额定功率，此时电流表的示数如图丙所示，小灯泡的额定功率为 W.
四、计算与推导题（21题5分，22题7分，23题8分，共计20分）
21、某电热器有两根电阻丝R1、R2，只给R1通电，煮沸一壶水用的时间为t1；只给R2通电，煮沸同样一壶水用的时间为t2；若将两根电阻丝并联，接在原来的电源上，煮沸同样一壶水需用的时间是t.(不计能量损失)
证明：eq \f(1,t)＝eq \f(1,t1)＋eq \f(1,t2).
22、如图所示的电路中，小灯泡标有“3 V 0.9 W”字样，电源电压6 V恒定不变，不考虑温度对电阻的影响.
(1)当滑动变阻器的滑片在a端时，电流表的示数为0.125 A，求滑动变阻器的最大阻值；
(2)移动滑片P使灯泡正常发光，求滑动变阻器aP间的电阻.
23、小明想探究浓盐水的比热容大小，他找来了如图甲、乙所示的两套完全相同的装置，“热得快”(电热器)上面的铭牌如图丙所示，他称出了500g的纯净水和500g的浓食盐水分别装入了甲乙两个烧杯。小明找来停表，同时通电加热，记录到加热时间1min，水温上升了12℃，食盐水温度上升了15℃，已知水的比热容为4.2×103 J/kg.℃ 。问：
（1）小明所用“热得快”正常工作电流是多大？
（2）该“热得快”正常工作的电阻是多大？
（3）若加热时甲、乙装置吸收的热量相同，则小明所测浓盐水的比热容是多少？
