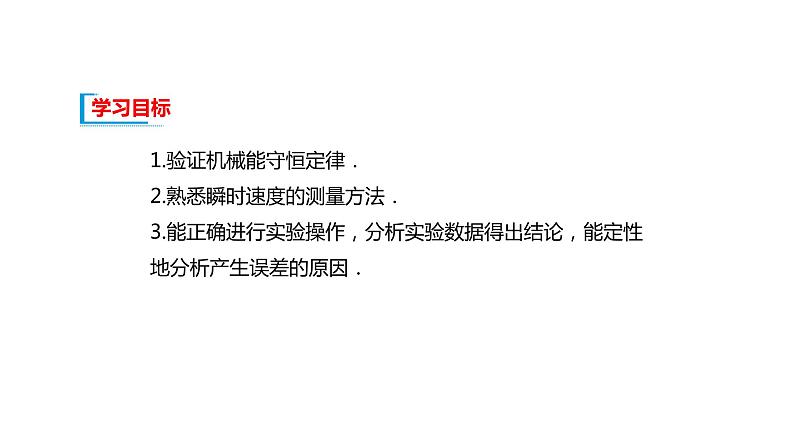

1.验证机械能守恒定律．　2.熟悉瞬时速度的测量方法．　3.能正确进行实验操作，分析实验数据得出结论，能定性地分析产生误差的原因．

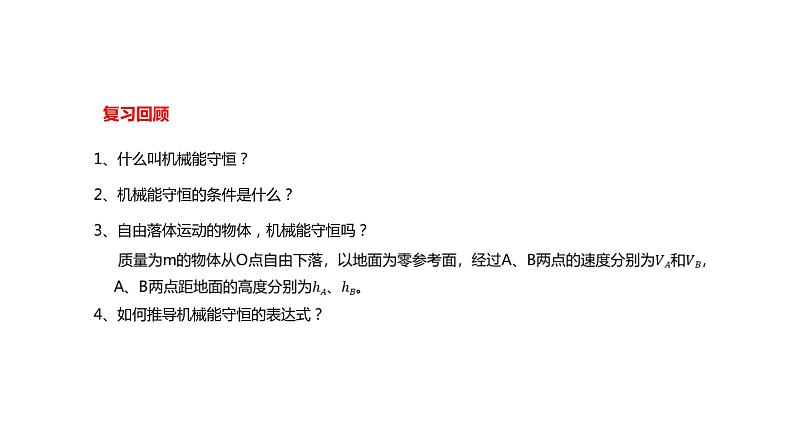

1、什么叫机械能守恒？2、机械能守恒的条件是什么？3、自由落体运动的物体，机械能守恒吗？
4、如何推导机械能守恒的表达式？

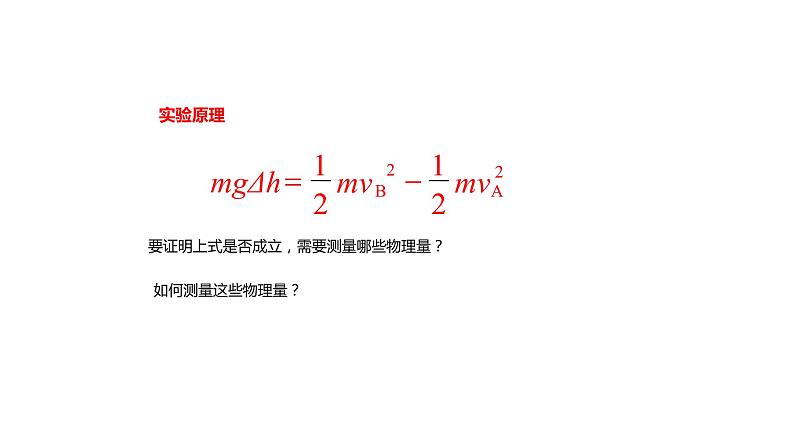

要证明上式是否成立，需要测量哪些物理量？

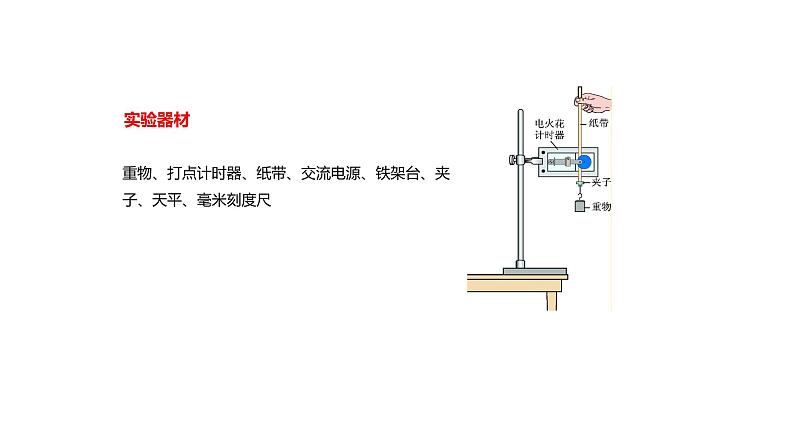

重物、打点计时器、纸带、交流电源、铁架台、夹子、天平、毫米刻度尺

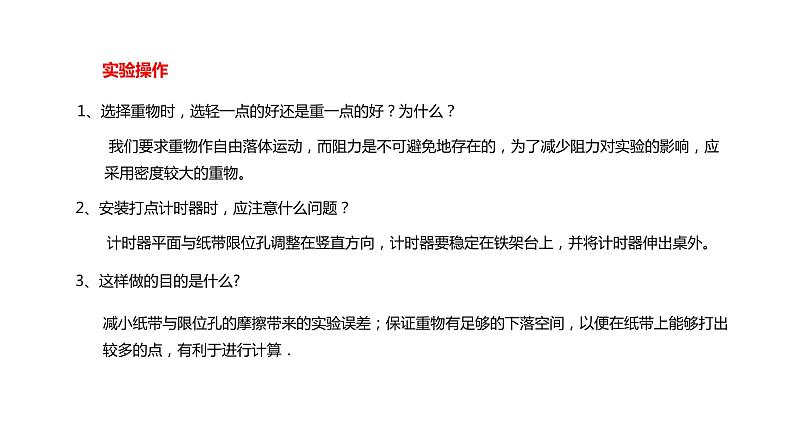

1、选择重物时，选轻一点的好还是重一点的好？为什么？
我们要求重物作自由落体运动，而阻力是不可避免地存在的，为了减少阻力对实验的影响，应采用密度较大的重物。
2、安装打点计时器时，应注意什么问题？
计时器平面与纸带限位孔调整在竖直方向，计时器要稳定在铁架台上，并将计时器伸出桌外。
3、这样做的目的是什么?
减小纸带与限位孔的摩擦带来的实验误差；保证重物有足够的下落空间，以便在纸带上能够打出较多的点，有利于进行计算．

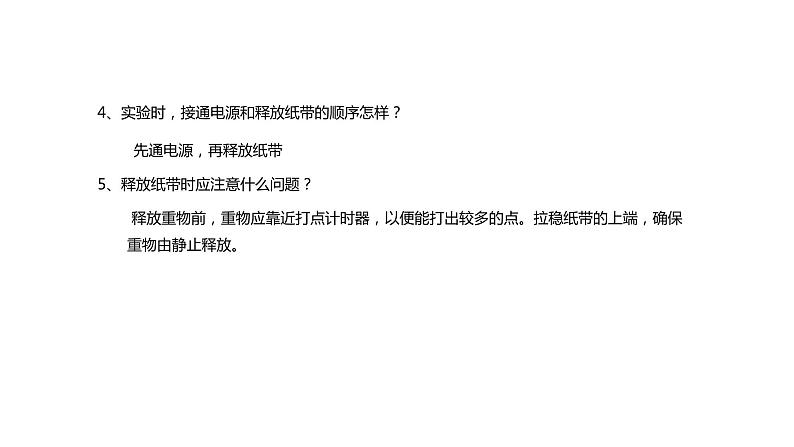

4、实验时，接通电源和释放纸带的顺序怎样？
5、释放纸带时应注意什么问题？
释放重物前，重物应靠近打点计时器，以便能打出较多的点。拉稳纸带的上端，确保重物由静止释放。
①用天平测量重物的质量②按照如图所示装置安装打点计时器③将纸带穿过计时器，下端与重物相连④接通电源，待计时器工作稳定后释放纸带⑤及时切断电源，取下纸带，标上纸带号⑥更换纸带，重复以上步骤⑦整理器材，使器材复位
讨论：如何选取纸带上的两点作为我们研究过程的起点和终点？
注意：必须保证纸带上的第一个点迹清晰，且是放手时打下的第一个点。
通过本实验，我们可以得到的结论是：
该图象的斜 率表示什么？
因重物下落中要克服阻力做功，实验的动能增加量必定稍小于重力势能减少量
题组一　实验操作及步骤
　甲　　　　　　　　　　　　乙
题1［2020·河北邯郸检测］某同学安装如图甲所示的实验装置验证机械能守恒定律。（1）此实验中，应当让重物做　　　　运动，　　　　（选填“需要”或“不需要”）测出重物的质量。（2）打点计时器所用交流电的频率为50 Hz，该同学选取如图乙所示的一段纸带，对BD段进行研究。求得B点对应的速度vB=　　　　m/s（保留2位有效数字），若再求得D点对应的速度vD，测出重物下落的高度为hBD，则还应计算　　　 　与　　　　大小是否相等（填字母表达式）。（3）但该同学在上述实验过程中存在明显的问题。安装实验装置时存在的问题是：　 　　　；研究纸带时存在的问题是：　　 　　。
B、D两点时间间隔过短
　待打点稳定后再释放纸带
左右两边式子均有质量m，可以约去，没有必要用天平测重物的质量　
题组二　纸带分析和数据处理
　甲　　　　　　　　　　　　　　乙　　　　　　　　　　　　　　
在误差允许的范围内，A、B组成的系统机械能守恒
