辽宁省本溪市2021-2022学年九年级上期末考试物理模拟题（一）（word版 含答案）

这是一份辽宁省本溪市2021-2022学年九年级上期末考试物理模拟题（一）（word版 含答案），共17页。试卷主要包含了如图所示，电源电压不变等内容，欢迎下载使用。

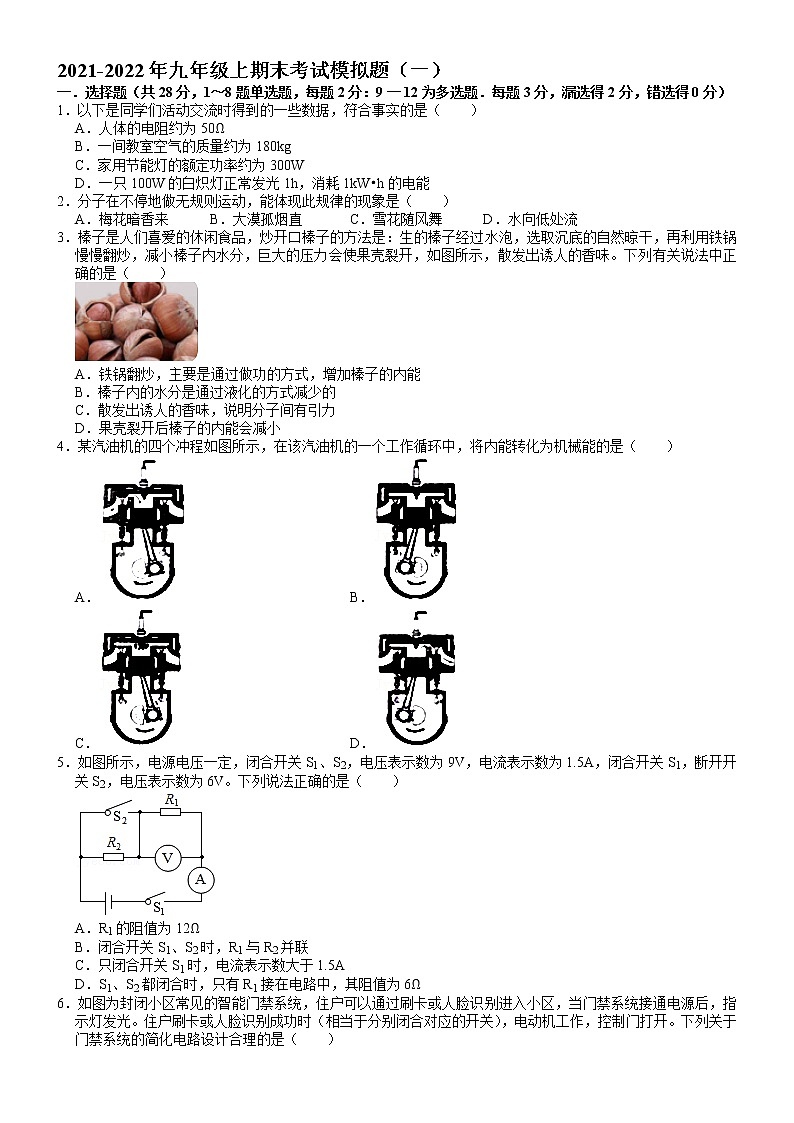

2021-2022年九年级上期末考试模拟题（一）
一．选择题（共28分，1～8题单选题，每题2分：9一12为多选题．每题3分，漏选得2分，错选得0分）
1．以下是同学们活动交流时得到的一些数据，符合事实的是（　　）
A．人体的电阻约为50Ω
B．一间教室空气的质量约为180kg
C．家用节能灯的额定功率约为300W
D．一只100W的白炽灯正常发光1h，消耗1kW•h的电能
2．分子在不停地做无规则运动，能体现此规律的现象是（　　）
A．梅花暗香来 B．大漠孤烟直 C．雪花随风舞 D．水向低处流
3．榛子是人们喜爱的休闲食品，炒开口榛子的方法是：生的榛子经过水泡，选取沉底的自然晾干，再利用铁锅慢慢翻炒，减小榛子内水分，巨大的压力会使果壳裂开，如图所示，散发出诱人的香味。下列有关说法中正确的是（　　）

A．铁锅翻炒，主要是通过做功的方式，增加榛子的内能
B．榛子内的水分是通过液化的方式减少的
C．散发出诱人的香味，说明分子间有引力
D．果壳裂开后榛子的内能会减小
4．某汽油机的四个冲程如图所示，在该汽油机的一个工作循环中，将内能转化为机械能的是（　　）
A． B．
C． D．
5．如图所示，电源电压一定，闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A，闭合开关S1，断开开关S2，电压表示数为6V。下列说法正确的是（　　）

A．R1的阻值为12Ω
B．闭合开关S1、S2时，R1与R2并联
C．只闭合开关S1时，电流表示数大于1.5A
D．S1、S2都闭合时，只有R1接在电路中，其阻值为6Ω

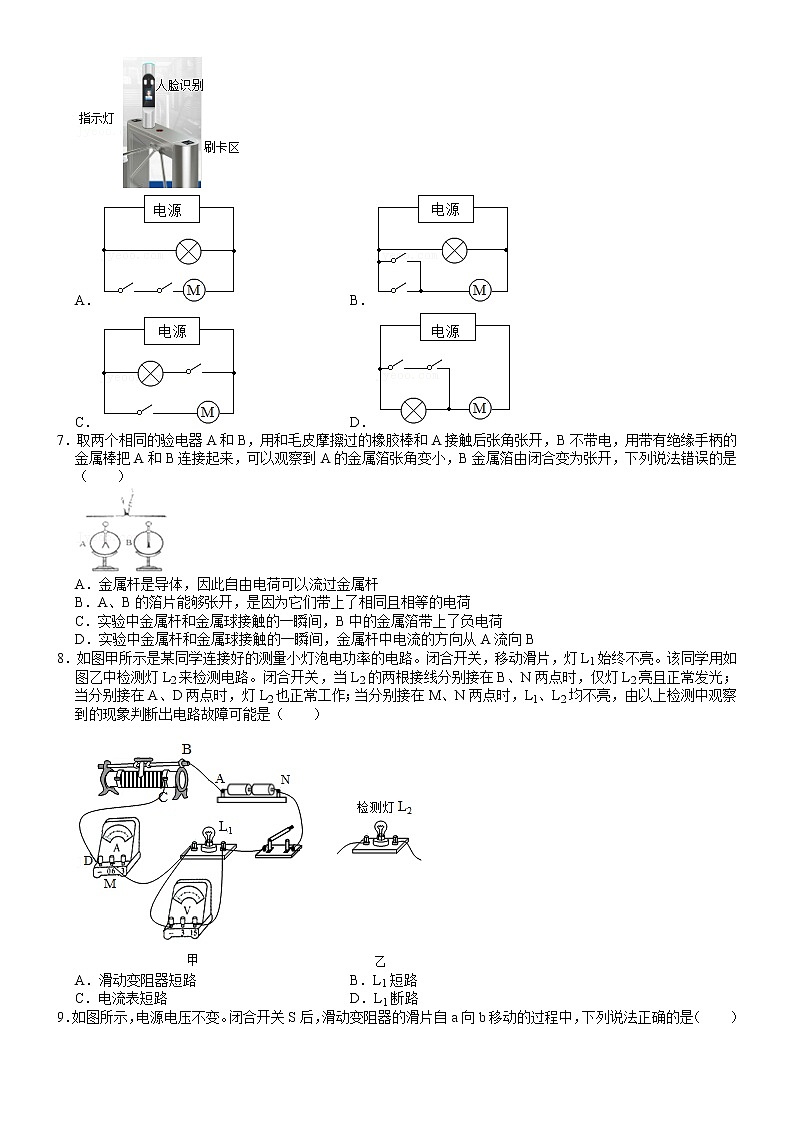

6．如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（　　）

A． B．
C． D．
7．取两个相同的验电器A和B，用和毛皮摩擦过的橡胶棒和A接触后张角张开，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，可以观察到A的金属箔张角变小，B金属箔由闭合变为张开，下列说法错误的是（　　）

A．金属杆是导体，因此自由电荷可以流过金属杆
B．A、B的箔片能够张开，是因为它们带上了相同且相等的电荷
C．实验中金属杆和金属球接触的一瞬间，B中的金属箔带上了负电荷
D．实验中金属杆和金属球接触的一瞬间，金属杆中电流的方向从A流向B
8．如图甲所示是某同学连接好的测量小灯泡电功率的电路。闭合开关，移动滑片，灯L1始终不亮。该同学用如图乙中检测灯L2来检测电路。闭合开关，当L2的两根接线分别接在B、N两点时，仅灯L2亮且正常发光；当分别接在A、D两点时，灯L2也正常工作；当分别接在M、N两点时，L1、L2均不亮，由以上检测中观察到的现象判断出电路故障可能是（　　）


A．滑动变阻器短路 B．L1短路
C．电流表短路 D．L1断路

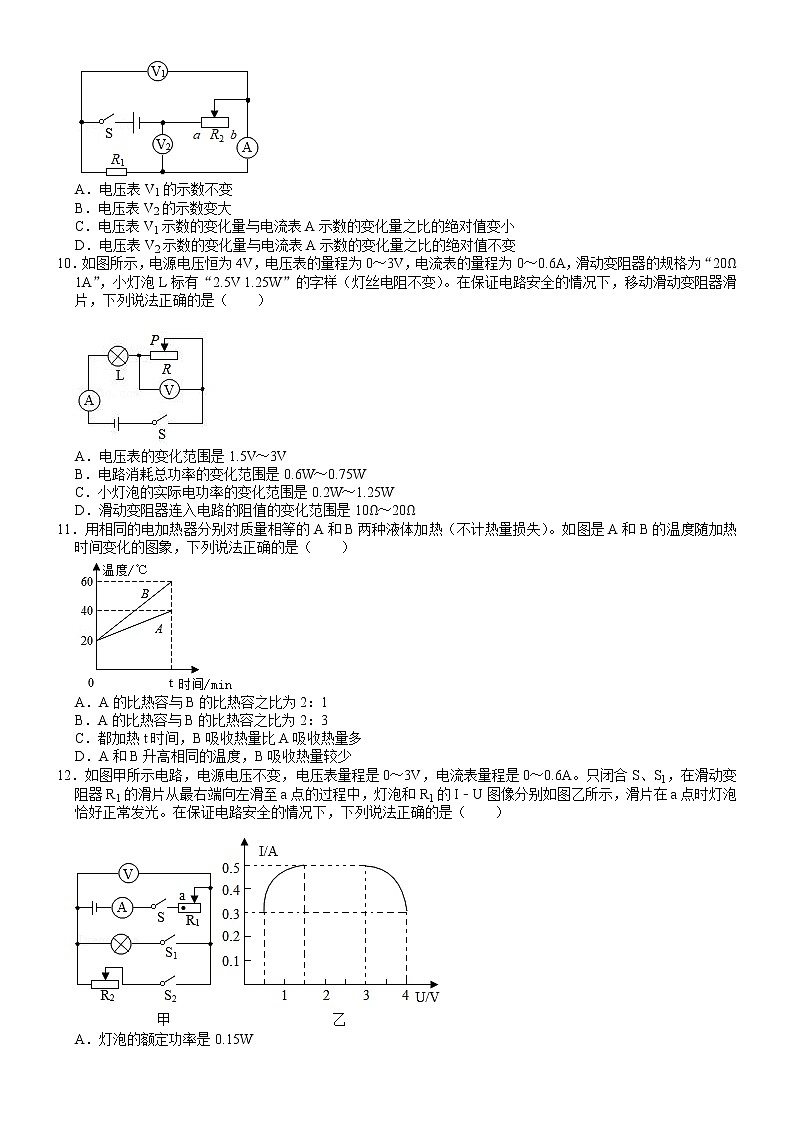

9．如图所示，电源电压不变。闭合开关S后，滑动变阻器的滑片自a向b移动的过程中，下列说法正确的是（　　）

A．电压表V1的示数不变
B．电压表V2的示数变大
C．电压表V1示数的变化量与电流表A示数的变化量之比的绝对值变小
D．电压表V2示数的变化量与电流表A示数的变化量之比的绝对值不变
10．如图所示，电源电压恒为4V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，小灯泡L标有“2.5V 1.25W”的字样（灯丝电阻不变）。在保证电路安全的情况下，移动滑动变阻器滑片，下列说法正确的是（　　）


A．电压表的变化范围是1.5V～3V
B．电路消耗总功率的变化范围是0.6W～0.75W
C．小灯泡的实际电功率的变化范围是0.2W～1.25W
D．滑动变阻器连入电路的阻值的变化范围是10Ω～20Ω
11．用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量损失）。如图是A和B的温度随加热时间变化的图象，下列说法正确的是（　　）

A．A的比热容与B的比热容之比为2：1
B．A的比热容与B的比热容之比为2：3
C．都加热t时间，B吸收热量比A吸收热量多
D．A和B升高相同的温度，B吸收热量较少
12．如图甲所示电路，电源电压不变，电压表量程是0～3V，电流表量程是0～0.6A。只闭合S、S1，在滑动变阻器R1的滑片从最右端向左滑至a点的过程中，灯泡和R1的I﹣U图像分别如图乙所示，滑片在a点时灯泡恰好正常发光。在保证电路安全的情况下，下列说法正确的是（　　）


A．灯泡的额定功率是0.15W
B．只闭合S、S1时，电路的最大功率为2.25W
C．只闭合S、S2，R1的滑片在a点，调节R2，R1的最大功率是2.16W
D．只闭合S、S2，R1的滑片在a点，R2允许接入电路的最大阻值是15Ω
二．填空题（本题共9小题，每空1分，）
13．如图所示为我国古老中医疗法﹣﹣艾灸，艾条燃烧时将　 　能转化为内能；用艾条熏烤患者的穴位时，局部有温热感，这是通过　 　的方式使其内能增加的，随着温度的升高，艾条中的中药渗入人体的速度会　 　（选填“加快”、“减慢”或“不变”）。

14．打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是由于带电体有 　 　的性质，若镜面带正电，则在摩擦过程中镜面 　 　（选填“得到”或“失去”）电子。
15．如图所示，汽车转向前，驾驶员会拨动转向杆，使得两侧的前后转向灯同时闪烁，其中一个灯损坏，其余的灯仍能正常工作。转向杆的作用相当于电路中的 　 　，前后转向灯的电路连接方式是 　 　。

16．近两年随着技术进步以及禁售燃油车等相关政策的推动，纯电动更是成为各大车企研发的重点。电动车的电池也由之前的三元锂电池换成了比亚迪最新的独家绝技刀片电池，刀片电池的体积利用率提升了50%以上，集高安全、高续航、高强度于一体。已知该刀片电池容量为150Ah，若刀片电池充电电压为3V，则当充满电时刀片电池能释放的最大电能为　 　J，电池充电时将电能转化为　 　能；不计充电时的能量损失，如电能表标记有“3000r/kW•h”，刀片电池充满时，电能表表盘转了　 　转。
17．用某煤气灶将质量为5kg的水从20℃加热到100℃，水吸收的热量为 　 　J，若消耗的煤气质量为0.16kg，煤气灶烧水时的效率为 　 　。[c水＝4.2×103J/（kg•℃），q煤气＝4.2×107J/kg]
18．如图（甲）所示，若甲乙两表为电压表，当S闭合时，两表示数之比U甲：U乙＝3：2，则两电阻R1：R2＝　 　；若甲乙两表为电流表，当S断开时，两表示数I甲：I乙＝　 　。另一个同学做了一个实验，如图（乙）所示，开关S闭合后，发现A1，A2两只电流表的指针恰好偏转到同一位置，若通过L1的电流为0.8A，则电流表A1示数是 　 　A，电流表A2示数是 　 　A。

19．小明设计了如图甲所示的模拟调光灯电路，电源电压恒定，R1为定值电阻。闭合开关S后，将滑动变阻器R2的滑片P由最右端向左移动，直至灯泡L正常发光，此过程中，电流表A的示数随两电压表V1、V2（V2未画出）示数变化关系图像如图乙所示，则电源电压为 　 　V；小灯泡正常发光时的功率为 　 　W；图像②表示 　 　（选填“R1”或“R2”）的电流随电压变化关系，再串联一个 　 　Ω的电阻后，R2的滑片可自由移动，灯泡能正常发光且安全。


20．如图甲所示的电路，滑动变阻器R2铭牌上标有“？1A”，电流表所用的量程为0﹣3A，两个电压表的量程均为0﹣15V。当只闭合开关S，滑动变阻器滑片从最右端向左逐渐调节，直至灯泡正常发光时，滑动变阻器接入阻值为最大阻值的0.2倍，电流表与两电压表示数变化如图乙所示，U1：U2＝3：8，则灯泡的额定功率为 　 　W，电源电压U为 　 　V；闭合三个开关，将滑动变阻器滑片调至最右端后，电流表示数为0.9A。若任意闭合开关并调节滑动变阻器，电源电压不变，在保证电路中有电流且各元件安全的前提下，整个电路的最大功率为 　 　W。

21．图甲是电子测温仪，图乙是内部结构原理图，电源电压保持不变，R是热敏电阻，R0是定值电阻。图中显示仪是由 　 　（选填“电流”或“电压”）表改装成的，定值电阻R在电路中起到 　 　作用。测体温时，被测者体温越高，显示仪的示数就越大，可知热敏电阻R的阻值随温度的升高而 　 　（选填“增大”、“减小”或“不变”）。

三、作图题（本题共3小题，每小题3分，共9分）
22．在“探究通过定值电阻的电流与电压的关系”实验中：
（1）如图所示，用笔画线代替导线，将实验电路连接完整（要求滑片左移时，滑动变阻器接入电路的阻值变小）；
（2）在虚线框中画出实验电路图。

23．某景区的自动扶梯只需在白天且有人时才开启，请你设计一个电路，利用红外线自动开关S1（现场有人，S1闭合；现场无人，S1断开）以及可见光自动开关S2（白天S2闭合；夜间，S2断开）控制电路，请在图中将自动扶梯实现上述功能的电路图补充完整。

24．在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求电键S闭合后，电流方向如图所示，电压表测小灯电压。

四、简答题（本题3分）
25．利用身边常见的物品经常可以做很多有趣的实验，图中是某老师利用细塑料丝、干燥餐巾纸和PVC塑料管做的“静电章鱼”实验，具体做法如下：
①在桌面铺一张白纸，将塑料丝放在纸上，用餐巾纸压上，从根部向前摩擦几次。
②用餐巾纸裹住塑料管反复摩擦十几次。
③将摩擦过的塑料丝拿着根部向上抛起，塑料管去靠近塑料丝，塑料丝像“章鱼张开爪”一样散开并漂浮起来。
塑料丝为什么会像“章鱼张开爪”一样散开并漂浮在空中呢？请你解释这个现象（忽略空气的作用力）。

五、计算题（本题共2小题，共18分．要求写出必要的文字说明、公式、计算过程、数值、单位和答）
26．小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研究，他了解到该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”挡功率为36W，“低温”挡功率为20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R1和R2为电热丝。当座椅垫处于“高温”挡加热时，通过计算回答；
①通过座椅垫的电流是多少安？
②电热丝R1的阻值是多少欧？
③座椅垫工作5min产生的热量是多少焦？

27．如图所示的电暖器有“高温”“中温”“低温”三挡，铭牌见下表（“中温”挡功率未知），其电路原理如图乙所示，R1＞R2，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。
××牌电暖器
额定电压
220V
额定功率
低温挡
440W
中温挡

高温挡
1600W
频率
50Hz
（1）电暖器应使用丙图中 　 　（选填“上”或“下”）面的插座，当S、S1闭合，S2断开时，电暖器处于 　 　挡。
（2）R1的阻值是多少？
（3）电暖器处于中温挡正常工作时，电路中的电流是多少？
（4）若室内空气质量为50kg，用该电暖器的高温挡正常工作10min，放出热量的50%被室内空气吸收，则可使室内气温升高多少？[设空气的比热容为1.1×103J/（kg•℃）]

六、实验、探究题（本题共5小题，共36分）
28．在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示，
（1）实验中应量取　 　的甲、乙两种液体，分别倒入相同的烧杯中。
（2）用相同规格的电加热器加热甲和乙两种液体，使它们升高相同的温度，通过　 　来比较甲和乙两种液体吸收热量的多少
（3）实验记录的数据如表所示，分析实验数据可知　 　物质的吸热能力强。
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
（4）如果甲物质是水，则乙物质的比热容为　 　J/（kg•℃）

29．如图甲所示是小明探究串联电路电流特点的实验电路图：
实验序号
电流表的位置
A
B
C
1
电流I/A
0.3
0.3
0.3
2
电流I/A
0.4
0.4
0.4
3
电流I/A
0.2
0.2
0.2
（1）小明最好选择两个小灯泡的规格是　 　的（填“相同”或“不相同”）。
（2）小明连电路时，刚连完最后一条导线，灯泡L1、L2就亮了，他在实验操作中不当之处：　 　。
（3）上表是小明实验中测得的三组数据：由表格数据可得出结论：　 　。
（4）实验中，小明同学通过改变电源电压而获得三组不同电流值，请你提出能改变电路中的电流值的另外一种实验操作方法：　 　。
（5）小红同学在做实验时，闭合开关前，电流表的指针指在零刻度处；当闭合开关试触时，发现电流表指针摆动出现了如图乙所示的情况。请分析她在电流表的使用上存在的问题是　 　。
（6）某组同学在实验中，闭合开关，发现两只灯泡都不亮。于是老师给了他一只电压表，分别测出各段电压如下：UAC＝3V，UAB＝0V，UBC＝3V，由此可知，两灯泡不亮的原因是　 　。

30．探究“电阻大小与哪些因素有关”的实验装置如图所示，实验中分别把a、b、c、d四根导线接入电路，其中a、b、d长度相同，a、b、c粗细相同，b、d粗细不同。
（1）该实验是通过观察 　 　来间接比较导线电阻的大小，这种科学探究问题的方法
叫 　 　法。
（2）选用b、c两根导线进行对比，是为了探究电阻大小跟导体的 　 　有关。
（3）选用 　 　（填写导体的代号）两根导线进行对比，是为了探究电阻大小跟导体的横截面积有关。
（4）若小明在做实验时，发现器材中电阻丝只有一根，其它器材足够，则不能探究电阻大小跟导体的
　 　有关。

31．小明在实验室做“测量定值电阻Rx的阻值”实验，所使用的电源电压恒为3V，滑动变阻器的最大阻值为R，待测电阻Rx的阻值约为10Ω。
（1）如图所示是小明连接的实验电路。

①闭合开关，电压表 　 　示数，电流表 　 　示数。（均选填“有”或“无”）
②该电路中存在导线连接错误，请在接错的导线上画“×”，并用笔画线代替导线画出正确的实物电路连接图。
（2）正确连接电路后，闭合开关，调节滑动变阻器的滑片，当电流表的示数为0.26A时，电压表的示数如图乙所示。
①此次测量的待测电阻Rx的阻值为 　 　Ω。
②为了使测量值更接近真实值，下一步，应将滑片向 　 　（选填“C”或“D”）端移动，进行多次测量并计算电阻阻值的平均值，以减小实验误差。
（3）在实验过程中，电流表突然损坏而无法正常使用，小明用一根导线替代电流表，利用现有器材也测出了一组数据并计算出了待测电阻的阻值操作步骤如下：
①调节滑片P至滑动变阻器的阻值 　 　处，闭合开关，读出电压表示数为U1；
②　 　，读出电压表示数为U2。
③待测电阻Rx＝　 　（用已知量和测量量表示）。
32．酒泉同学用图甲所示的实验电路测量额定电压为2.5V的小灯泡正常发光时的电阻，其中电源由四节新的干电池串联组成。
（1）闭合开关后，酒泉发现 　 　（填“电流表”或“电压表”）几乎无示数。检查电路后发现有一根导线连接错误，请在图甲中错误的导线上画“×”，并用笔画线代替导线把电路连接正确。
（2）酒泉选择了合适的滑动变阻器并且正确连接电路后，调节滑动变阻器并观察 　 　（填“电流表”或“电压表”）的示数，使小灯泡正常发光，电流表示数如图乙所示，小灯泡的电阻为　 Ω，根据数据可以判断出他选用的滑动变阻器是 　 　。（填选项前的字母）
A.“10Ω，0.5A”
B.“30Ω，0.5A”
C.“40Ω，0.1A”
（3）卫星同学想用甲图改正后的实验电路和器材探究“电流与电阻的关系”，他找来了阻值为5Ω、10Ω、15Ω、20Ω的定值电阻代替小灯泡进行实验。
①卫星将10Ω电阻连入电路中，调节滑片使电压表示数为2V，读出电流表示数；
②选用另一电阻实验时，如果滑动变阻器的滑片保持不动，电压表示数大于2V，那么他选择的电阻应该
是 　 　（填“5”或“15”）Ω；
③选用20Ω电阻实验时，闭合开关后，无论怎样移动滑片都不能使电压表的示数为2V，卫星和同组同学讨论后，想通过减小电源电压的方式来完成实验他应该减少 　 　节干电池（填“1”、“2”或“1、2都可以”）。
（4）酒泉和卫星又想测量3.8V小灯泡的额定功率，他们重新找来器材设计了图丙所示的实验电路，其中R1阻值未知、R2阻值为10Ω，电源电压未知。他们用同一个电流表分别在图中的①②③三个位置测量出电流（不接电流表时该位置用导线代替），测量出了小灯泡的额定功率，请你将下面的步骤补充完整。
①将电流表先接在图中 　 　（填“1”或“3”）的位置上，闭合开关后，调节滑片使电流表的示数
为 　 　A，小灯泡正常发光。
②将电流表接在图中2的位置上，保持滑片位置不动，闭合开关，读出电流表的示数为0.58A。
③将电流表接在图中最后一个的位置上，保持滑片位置不动，闭合开关，读出电流表的示数为0.4A。
④小灯泡的额定功率P额＝　 　W。

2021-2022年九年级上期末考试模拟题（一）
参考答案
一．选择题（共8小题）
1．：B。
2．：A。
3．：D。
4．：C。
5．：D。
6．：B。
7．：D。
8．：B。
9．：BD。
10．：AC。
11．：AD。
12．：BC。
13．如图所示为我国古老中医疗法﹣﹣艾灸，艾条燃烧时将　化学　能转化为内能；用艾条熏烤患者的穴位时，局部有温热感，这是通过　热传递　的方式使其内能增加的，随着温度的升高，艾条中的中药渗入人体的速度会　加快　（选填“加快”、“减慢”或“不变”）。

故答案为：化学；热传递；加快。
14．打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是由于带电体有 　吸引轻小物体　的性质，若镜面带正电，则在摩擦过程中镜面 　失去　（选填“得到”或“失去”）电子。
故答案为：吸引轻小物体；失去。
15．如图所示，汽车转向前，驾驶员会拨动转向杆，使得两侧的前后转向灯同时闪烁，其中一个灯损坏，其余的灯仍能正常工作。转向杆的作用相当于电路中的 　开关　，前后转向灯的电路连接方式是 　并联　。

故答案为：开关；并联。
16．近两年随着技术进步以及禁售燃油车等相关政策的推动，纯电动更是成为各大车企研发的重点。电动车的电池也由之前的三元锂电池换成了比亚迪最新的独家绝技刀片电池，刀片电池的体积利用率提升了50%以上，集高安全、高续航、高强度于一体。已知该刀片电池容量为150Ah，若刀片电池充电电压为3V，则当充满电时刀片电池能释放的最大电能为　1.62×106　J，电池充电时将电能转化为　化学　能；不计充电时的能量损失，如电能表标记有“3000r/kW•h”，刀片电池充满时，电能表表盘转了　1350　转。
故答案为：1.62×106；化学；1350。
17．用某煤气灶将质量为5kg的水从20℃加热到100℃，水吸收的热量为 　1.68×106　J，若消耗的煤气质量为0.16kg，煤气灶烧水时的效率为 　25%　。[c水＝4.2×103J/（kg•℃），q煤气＝4.2×107J/kg]
故答案为：1.68×106；25%。
18．如图（甲）所示，若甲乙两表为电压表，当S闭合时，两表示数之比U甲：U乙＝3：2，则两电阻R1：R2＝　1：2　；若甲乙两表为电流表，当S断开时，两表示数I甲：I乙＝　1：3　。另一个同学做了一个实验，如图（乙）所示，开关S闭合后，发现A1，A2两只电流表的指针恰好偏转到同一位置，若通过L1的电流为0.8A，则电流表A1示数是 　1　A，电流表A2示数是 　0.2　A。

故答案为：1：2；1：3；1；0.2。
19．小明设计了如图甲所示的模拟调光灯电路，电源电压恒定，R1为定值电阻。闭合开关S后，将滑动变阻器R2的滑片P由最右端向左移动，直至灯泡L正常发光，此过程中，电流表A的示数随两电压表V1、V2（V2未画出）示数变化关系图像如图乙所示，则电源电压为 　4.5　V；小灯泡正常发光时的功率为 　0.625　W；图像②表示 　R2　（选填“R1”或“R2”）的电流随电压变化关系，再串联一个 　3　Ω的电阻后，R2的滑片可自由移动，灯泡能正常发光且安全。


故答案为：4.5；0.625；R2；3。
20．如图甲所示的电路，滑动变阻器R2铭牌上标有“？1A”，电流表所用的量程为0﹣3A，两个电压表的量程均为0﹣15V。当只闭合开关S，滑动变阻器滑片从最右端向左逐渐调节，直至灯泡正常发光时，滑动变阻器接入阻值为最大阻值的0.2倍，电流表与两电压表示数变化如图乙所示，U1：U2＝3：8，则灯泡的额定功率为 　3　W，电源电压U为 　9　V；闭合三个开关，将滑动变阻器滑片调至最右端后，电流表示数为0.9A。若任意闭合开关并调节滑动变阻器，电源电压不变，在保证电路中有电流且各元件安全的前提下，整个电路的最大功率为 　14.4　W。

故答案是：3；9；14.4。
21．图甲是电子测温仪，图乙是内部结构原理图，电源电压保持不变，R是热敏电阻，R0是定值电阻。图中显示仪是由 　电压　（选填“电流”或“电压”）表改装成的，定值电阻R在电路中起到 　保护电路　作用。测体温时，被测者体温越高，显示仪的示数就越大，可知热敏电阻R的阻值随温度的升高而 　减小　（选填“增大”、“减小”或“不变”）。

故答案为：电压；保护电路；减小。
22．
（1）要求滑片左移时，滑动变阻器接入电路的阻值变小，即变阻器左下接线柱连入电路中，如下左所示：

23．自动扶梯只需在白天且有人时才开启，即S1、S2都闭合时，电动机才能工作，所以两开关应串联；如下图：

24．：因为电压表测小灯泡L两端电压，故电压表与L并联，所以中间一定为电压表，左边一定为电源，根据电流方向可知，电源上边为负极、下边为正极，则右边为电流表，测串联电路的电流，如下图所示：

25．答：摩擦过的塑料丝带有同种电荷相互排斥；摩擦过的塑料管也和塑料丝带同种电荷，同种电荷相互排斥，故用塑料管去靠近塑料丝，塑料丝像“章鱼张开爪”一样散开并漂浮起来。
26．小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研究，他了解到该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”挡功率为36W，“低温”挡功率为20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R1和R2为电热丝。当座椅垫处于“高温”挡加热时，通过计算回答；
①通过座椅垫的电流是多少安？
②电热丝R1的阻值是多少欧？
③座椅垫工作5min产生的热量是多少焦？

答：①通过座椅垫的电流是1.5A；
②电热丝R1的阻值是16Ω；
③座椅垫工作5min产生的热量是1.08×104J。
27．如图所示的电暖器有“高温”“中温”“低温”三挡，铭牌见下表（“中温”挡功率未知），其电路原理如图乙所示，R1＞R2，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。
××牌电暖器
额定电压
220V
额定功率
低温挡
440W
中温挡

高温挡
1600W
频率
50Hz
（1）电暖器应使用丙图中 　下　（选填“上”或“下”）面的插座，当S、S1闭合，S2断开时，电暖器处于 　低温　挡。
（2）R1的阻值是多少？
（3）电暖器处于中温挡正常工作时，电路中的电流是多少？
（4）若室内空气质量为50kg，用该电暖器的高温挡正常工作10min，放出热量的50%被室内空气吸收，则可使室内气温升高多少？[设空气的比热容为1.1×103J/（kg•℃）]

故答案为：（1）下；低温；
（2）R1的阻值是110Ω；
（3）电暖器处于中温挡正常工作时，电路中的电流是5.3A；
（4）若室内空气质量为50kg，用该电暖器的高温挡正常工作10min，放出热量的50%被室内空气吸收，则可使室内气温升高8.7℃。
八．实验探究题（共5小题）
28．在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示，
（1）实验中应量取　质量相同　的甲、乙两种液体，分别倒入相同的烧杯中。
（2）用相同规格的电加热器加热甲和乙两种液体，使它们升高相同的温度，通过　加热时间长短　来比较甲和乙两种液体吸收热量的多少
（3）实验记录的数据如表所示，分析实验数据可知　甲　物质的吸热能力强。
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
（4）如果甲物质是水，则乙物质的比热容为　2.1×103　J/（kg•℃）

故答案为：（1）质量相同；（2）加热时间长短；（3）甲；（4）2.1×103。
29．如图甲所示是小明探究串联电路电流特点的实验电路图：
实验序号
电流表的位置
A
B
C
1
电流I/A
0.3
0.3
0.3
2
电流I/A
0.4
0.4
0.4
3
电流I/A
0.2
0.2
0.2
（1）小明最好选择两个小灯泡的规格是　不相同　的（填“相同”或“不相同”）。
（2）小明连电路时，刚连完最后一条导线，灯泡L1、L2就亮了，他在实验操作中不当之处：　连接电路时，开关没有断开　。
（3）上表是小明实验中测得的三组数据：由表格数据可得出结论：　串联电路中各处的电流都相等　。
（4）实验中，小明同学通过改变电源电压而获得三组不同电流值，请你提出能改变电路中的电流值的另外一种实验操作方法：　换用不同规格的灯泡做实验　。
（5）小红同学在做实验时，闭合开关前，电流表的指针指在零刻度处；当闭合开关试触时，发现电流表指针摆动出现了如图乙所示的情况。请分析她在电流表的使用上存在的问题是　电流表正负接线柱接反了　。
（6）某组同学在实验中，闭合开关，发现两只灯泡都不亮。于是老师给了他一只电压表，分别测出各段电压如下：UAC＝3V，UAB＝0V，UBC＝3V，由此可知，两灯泡不亮的原因是　灯L2断路　。

故答案为：（1）不相同；（2）连接电路时，开关没有断开；（3）串联电路中各处的电流都相等；
（4）换用不同规格的灯泡做实验；（5）电流表正负接线柱接反了；（6）灯L2断路。
30．探究“电阻大小与哪些因素有关”的实验装置如图所示，实验中分别把a、b、c、d四根导线接入电路，其中a、b、d长度相同，a、b、c粗细相同，b、d粗细不同。
（1）该实验是通过观察 　电流表示数　来间接比较导线电阻的大小，这种科学探究问题的方法叫 　转换　法。
（2）选用b、c两根导线进行对比，是为了探究电阻大小跟导体的 　长度　有关。
（3）选用 　bd　（填写导体的代号）两根导线进行对比，是为了探究电阻大小跟导体的横截面积有关。
（4）若小明在做实验时，发现器材中电阻丝只有一根，其它器材足够，则不能探究电阻大小跟导体的 　材料　有关。

故答案为：（1）电流表示数；转换；（2）长度；（3）bd；（4）材料。
31．小明在实验室做“测量定值电阻Rx的阻值”实验，所使用的电源电压恒为3V，滑动变阻器的最大阻值为R，待测电阻Rx的阻值约为10Ω。
（1）如图所示是小明连接的实验电路。

①闭合开关，电压表 　有　示数，电流表 　无　示数。（均选填“有”或“无”）
②该电路中存在导线连接错误，请在接错的导线上画“×”，并用笔画线代替导线画出正确的实物电路连接图。
（2）正确连接电路后，闭合开关，调节滑动变阻器的滑片，当电流表的示数为0.26A时，电压表的示数如图乙所示。
①此次测量的待测电阻Rx的阻值为 　10　Ω。
②为了使测量值更接近真实值，下一步，应将滑片向 　C　（选填“C”或“D”）端移动，进行多次测量并计算电阻阻值的平均值，以减小实验误差。
（3）在实验过程中，电流表突然损坏而无法正常使用，小明用一根导线替代电流表，利用现有器材也测出了一组数据并计算出了待测电阻的阻值操作步骤如下：
①调节滑片P至滑动变阻器的阻值 　最大　处，闭合开关，读出电压表示数为U1；
②　调节滑片P至滑动变阻器的阻值最小处　，读出电压表示数为U2。
③待测电阻Rx＝　　（用已知量和测量量表示）。
【

故答案为：（1）①有；无；②如图所示；（2）①10；②C；（3）①最大；②调节滑片P至滑动变阻器的阻值最小处；③。
32．酒泉同学用图甲所示的实验电路测量额定电压为2.5V的小灯泡正常发光时的电阻，其中电源由四节新的干电池串联组成。
（1）闭合开关后，酒泉发现 　电流表　（填“电流表”或“电压表”）几乎无示数。检查电路后发现有一根导线连接错误，请在图甲中错误的导线上画“×”，并用笔画线代替导线把电路连接正确。
（2）酒泉选择了合适的滑动变阻器并且正确连接电路后，调节滑动变阻器并观察 　电压表　（填“电流表”或“电压表”）的示数，使小灯泡正常发光，电流表示数如图乙所示，小灯泡的电阻为12.5Ω，根据数据可以判断出他选用的滑动变阻器是 　B　。（填选项前的字母）
A.“10Ω，0.5A”
B.“30Ω，0.5A”
C.“40Ω，0.1A”
（3）卫星同学想用甲图改正后的实验电路和器材探究“电流与电阻的关系”，他找来了阻值为5Ω、10Ω、15Ω、20Ω的定值电阻代替小灯泡进行实验。
①卫星将10Ω电阻连入电路中，调节滑片使电压表示数为2V，读出电流表示数；
②选用另一电阻实验时，如果滑动变阻器的滑片保持不动，电压表示数大于2V，那么他选择的电阻应该是 　15　（填“5”或“15”）Ω；
③选用20Ω电阻实验时，闭合开关后，无论怎样移动滑片都不能使电压表的示数为2V，卫星和同组同学讨论后，想通过减小电源电压的方式来完成实验他应该减少 　1、2都可以　节干电池（填“1”、“2”或“1、2都可以”）。
（4）酒泉和卫星又想测量3.8V小灯泡的额定功率，他们重新找来器材设计了图丙所示的实验电路，其中R1阻值未知、R2阻值为10Ω，电源电压未知。他们用同一个电流表分别在图中的①②③三个位置测量出电流（不接电流表时该位置用导线代替），测量出了小灯泡的额定功率，请你将下面的步骤补充完整。
①将电流表先接在图中 　3　（填“1”或“3”）的位置上，闭合开关后，调节滑片使电流表的示数为 　0.38　A，小灯泡正常发光。
②将电流表接在图中2的位置上，保持滑片位置不动，闭合开关，读出电流表的示数为0.58A。
③将电流表接在图中最后一个的位置上，保持滑片位置不动，闭合开关，读出电流表的示数为0.4A。
④小灯泡的额定功率P额＝　0.76　W。

故答案为：（1）电流表；见上图；（2）电压表；B；（3）②15；③1、2都可以；（4）①3；0.38；④0.76。
