电流重点难点易错点高频考点必刷经典题——电流表的“内外”接法专题学案

这是一份电流重点难点易错点高频考点必刷经典题——电流表的“内外”接法专题学案，共3页。

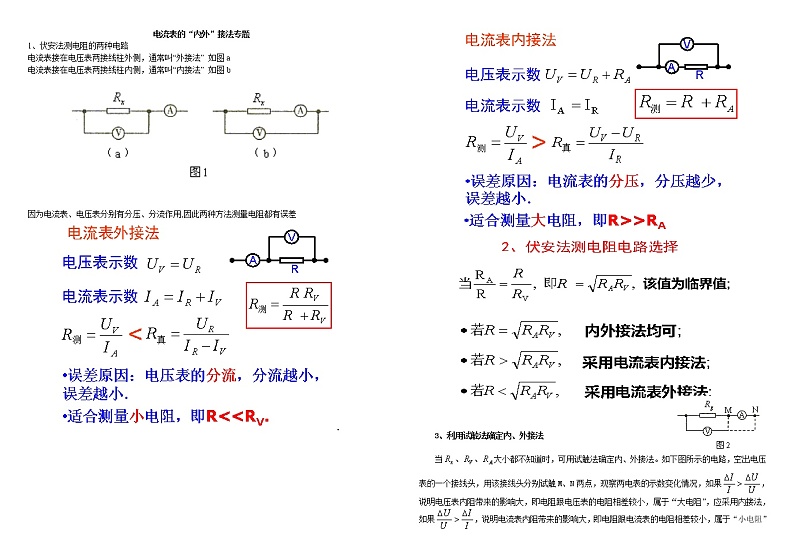

电流表的“内外”接法专题1、伏安法测电阻的两种电路 电流表接在电压表两接线柱外侧，通常叫“外接法” 如图a电流表接在电压表两接线柱内侧，通常叫“内接法” 如图b           因为电流表、电压表分别有分压、分流作用,因此两种方法测量电阻都有误差．3、利用试触法确定内、外接法当大小都不知道时，可用试触法确定内、外接法。如下图所示的电路，空出电压表的一个接线头，用该接线头分别试触M、N两点，观察两电表的示数变化情况，如果，说明电压表内阻带来的影响大，即电阻跟电压表的电阻相差较小，属于“大电阻”，应采用内接法，如果，说明电流表内阻带来的影响大，即电阻跟电流表的电阻相差较小，属于“小电阻”应采用外接法。1．图中若考虑电流表和电压表的内阻影响，用两表示数算出的R测=U/I（      ）A．比R真实值大．        B．比R的真实值小．C．引起误差的原因是I偏大D．引起误差的原因是U偏小．2．图中，考虑两表的内阻影响，用两表的示数算出的R测=U/I（      ）A．比R的真实值小．        B．比R的真实值大．C．引起误差的原因是U偏大．D．引起误差的原因是I偏小．3．用伏安法测电阻时，电流表外接电路和电流表内接电路的误差来源是        (       )A、外接电路由于电压表内阻的分流，使得电阻的测量值小于真实值B、外接电路由于电压表内阻的分流，使得电阻的测量值大于真实值C、内接电路由于电流表内阻的分压，使得电阻的测量值小于真实值D、内接电路由于电流表内阻的分压，使得电阻的测量值大于真实值4、在下图右图中，甲、乙两图分别为测灯泡电阻R的电路图，下述说法正确的是：(     )A．甲图的接法叫电流表外接法，乙图的接法叫电流表的内接法B．甲图中电阻测量值大于真实值，乙图中电阻测量值小于真实值C．甲图中误差由电压表分流引起，为了减小误差，应使R<<RVD．乙图中灯泡电阻的精确值应为5．在图中，A. B两图分别为测灯泡电阻 R的电路图，下述说法正确的是 （    ）　　A．A图的接法叫电流表外接法，B图的接法叫电流表的内接法　　B．A中R测 ＜R真，B中R测＞R真　　C．A中误差由电压表分流引起，为了减小误差，就使R<<Rv，故此法测较小电阻好　　D．B中误差由电流表分压引起，为了减小误差，应使R>>RA，故此法测较大电阻好　6．用伏安法测电阻有如图9-4所示两种测量方法，下列说法正确的是（     ）A．若Rx＞＞Rv，用(a)图测得Rx值误差较小   B．若Rx＜＜Rv，用(a)图测得Rx值误差较小C．若Rx＞＞RA，用(b)图测得Rx值误差较小D．无论Rx之值如何，用(a)图Rx的测量值总比真值小，用(b)图测得的Rx值总比真值大                          5题                           6题                          7题7．用伏安法测某一电阻时，如果采用如图4所示的甲电路，测量值为R1 ，如果采用乙电路，测量值为R2，那么R1 、R2与真实值R之间满足关系（    ）A．R1＞R＞R2     B．R＞R1＞R2      C．R1＜R＜R2           D．R＜R1＜R28、用伏安法测电阻时有如图所示的甲、乙两种接法，下面说法中正确的是（ ）（A）当Rx＜＜RA时，用甲种接法误差较小，当Rx＞＞RA时，用乙种接法误差较小（B）当Rx＞＞RA时，用甲种接法误差较小，当Rx＜＜RA时，用乙种接法误差较小（C）当Rx＜＜RA时，用甲种接法误差较小，当Rx＞＞Rv时，用乙种接法误差较小（D）当Rx＞＞Rv时，用甲种接法误差较小，当Rx＜＜RA时，用乙种接法误差较小8题                            9题 9、如图所示，同一未知电阻RX用甲、乙两种电路测量，图甲中两表的读数分别为3V，4mA；图乙中两表的读数分别为4V，3.9mA，可知RX的真实值最接近：（     ）A.比1000Ω略小    B.比1000Ω略大     C.比750Ω略小    D.比750Ω略大13、采用电流表外接的电路，测量某电阻值，电压表的示数为18.0V，电流表的示数0.18A，电压表内阻为1000Ω，求被测电阻的真实值为______．14．采用电流表内接电路时，电压表的示数为1.2V，电流表的示数为0.48A，电流表内阻为0.50Ω，求被测电阻的真实值为______．15、某同学用伏安法测一个未知电阻的阻值，他先将电压表接在a点，读得两表示数分别为U1=3.0 V，I1=3.0 mA，然后将电压表改接在b点，读得两表示数分别为U2=2.9 V,I2=4.0 mA，如图所示，由此可知电压表应接到_______点误差较小，测得Rx值应为____Ω.16．有一个未知电阻Rx，用图10中（a）和（b）两种电路分别对它进行测量，用（a）图电路测量时，两表读数分别为6V，6mA，用（b）图电路测量时，两表读数分别为5.9V，10mA，则用______图所示电路测该电阻的阻值误差较小，测量值Rx=______Ω ，测量值比真实值偏______（填：“大”或“小”）。 16题                                   17题17．如图用伏安法测电阻时，如果不知道待测电阻的大概值时，为了选择正确的电路以减少误差，可将电压表一个接头分别在a、 b两点接触一下，如果安培表读数没有显著变化，则P应接在    处，如果伏特表读数没有显著变化，则P应接在          处。18、一个未知电阻，无法估计其电阻值，某同学用伏安法测量此电阻，用图（a）（b）两种电路各测一次，用（a）图所测数据为3.0V，3.0mA，用（b）图测得的数据是2.9V， 4.0mA，由此可知，用________图测得Rx的误差较小，测量值 Rx=________。   19、用伏安法测电阻，当被测电阻的阻值不能估计时可采用试接的办法，如图所示让伏特表一端接在电路上的a点，另一端先后接到b点、c点，注意观察两个电表的示数。若安培表示数有显著的变化，则待测电阻跟         表的内阻可比拟，伏特表应接在a        两点。若伏特表示数有显著的变化，则待测电阻跟             表的内阻可比拟，伏特表应接在a        两点。若触头先后接触b、c点时，电压表示数由3.0V变成3.5V，而电流表读数由3mA变成2mA，则较准确的测量值为______________。
