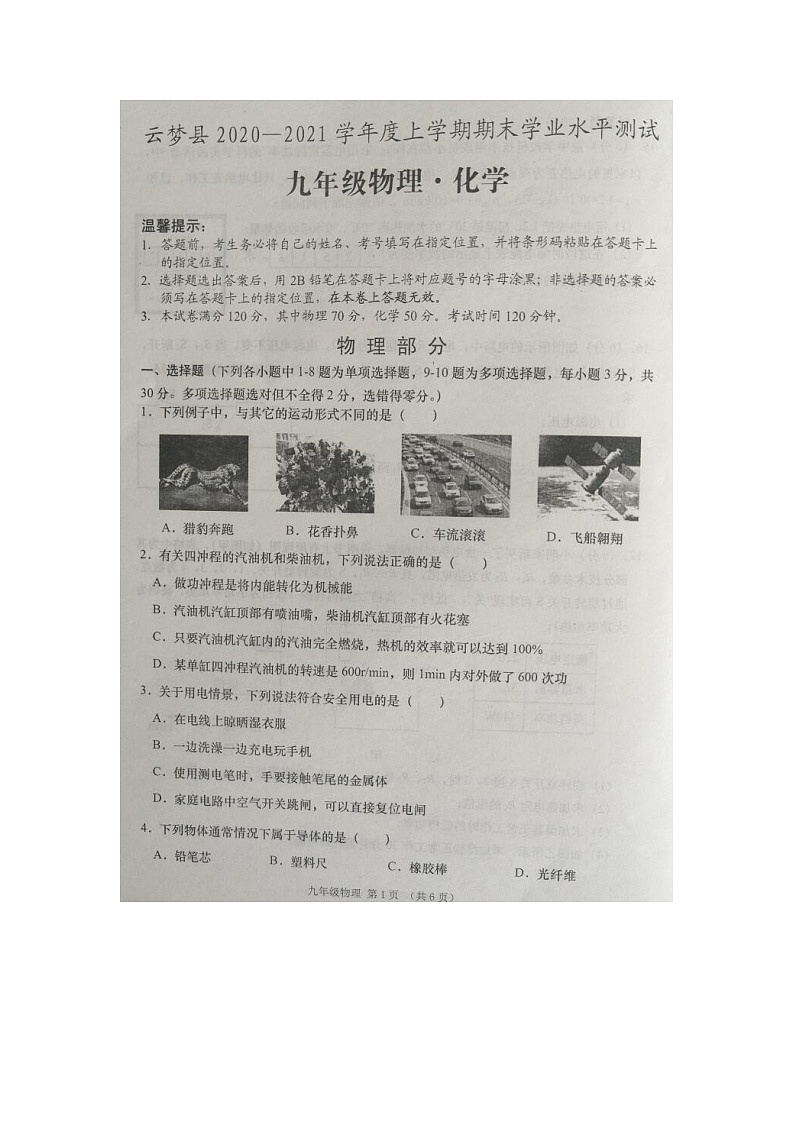

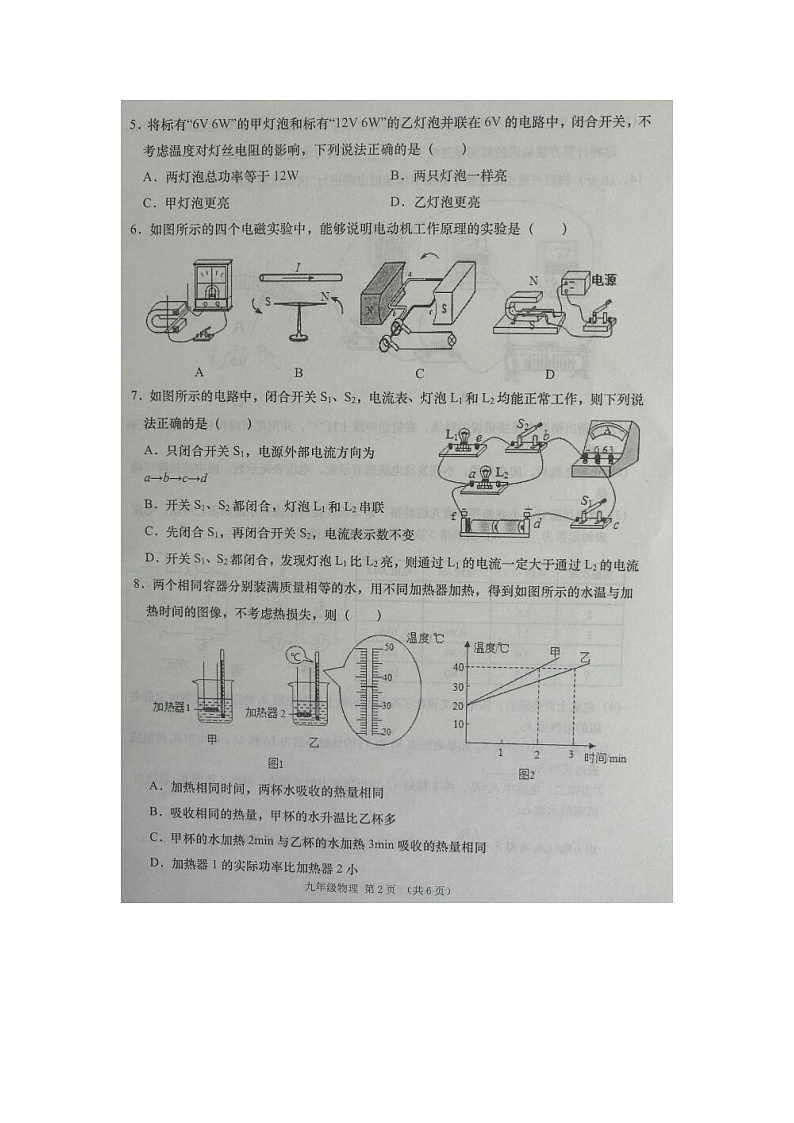

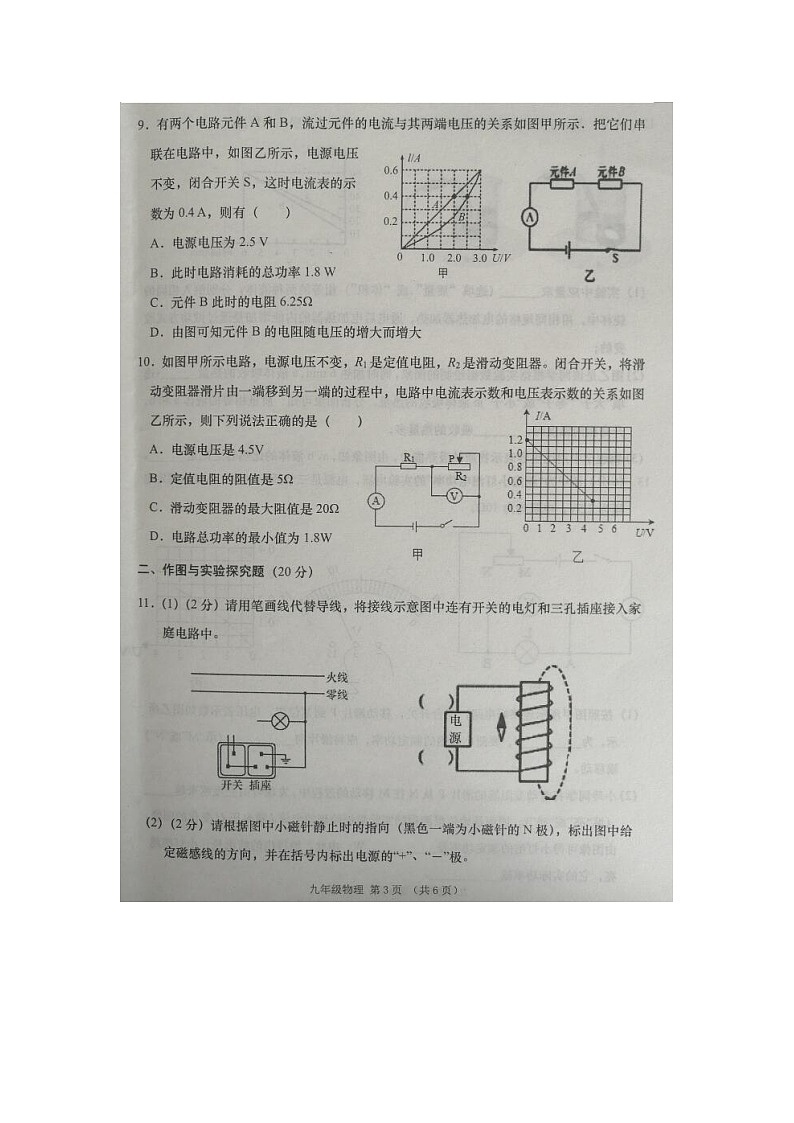

2021年湖北云梦九上物理期末试题图片版含答案

这是一份2021年湖北云梦九上物理期末试题图片版含答案，共8页。
  云梦县2020—2021学年度上学期期末学业水平测试九年级物理参考答案题号 1 2 3 4 5 6 7 8 9 10答案 B A C A C D D C BC BD11．（1）                                     （2）    12.（1）质量    （2）等于      a      （3）5：413.（1）2.2    M  （2）亮      0.5    大     （3）温度14.（1）      （2）待测电阻短路或电压表断路    （3）0.18      10.2（3）① （4）②不正确，当开关S由a拨到b时，电阻R0和Rx两端的电压不相等    15.解：（1）水的质量：m=ρV=1×103kg/m3×1.2×10-3m3=1.2kg水吸收的热量：Q吸=c水m(t-t0)=4.2×103J/(kg•℃)×1.2kg×(70℃-20℃)=2.52×105J（2）电热壶消耗的电能：W=251.8kW•h-251.7kW•h=0.1kW•h=3.6×105J电热壶烧水的效率： =70%16.解：（1）当S1、S2断开，S3闭合时，只有电阻R1接入电路，根据 可知，电源电压是： （2）S1断开，S2、S3闭合时，两电阻是并联的，电流表测的是干路电流，流过R2的电流是： 根据 可知，R2的阻值是： （3）S2、S3断开，S1闭合时两电阻是串联的，电路中电流大小是： 根据 可知，加在电阻R1两端的电压是： 17.解：（1）当旋转开关接2、3触点时，R1与R2串联，此时电路的总电阻最大，加湿器处于低档；（2）当大旋转开关接3、4触点时电路的功率最大，加湿器处于高档 ， （3）高挡时的功率P高=440W，旋转开关接2、3触点时，电路的总功率最小，加湿器处于低档，因R2=3R1，由电阻的串联，正常工作时的低档功率 （4）由图乙可知，加湿器工作30min内，高档工作的时间为10min，低档工作的时间为20min，由  可得，加湿器工作30分钟消耗的电能：W=P高t高+P低t低=440W×10×60s+110W×20×60s=3.96×105J
