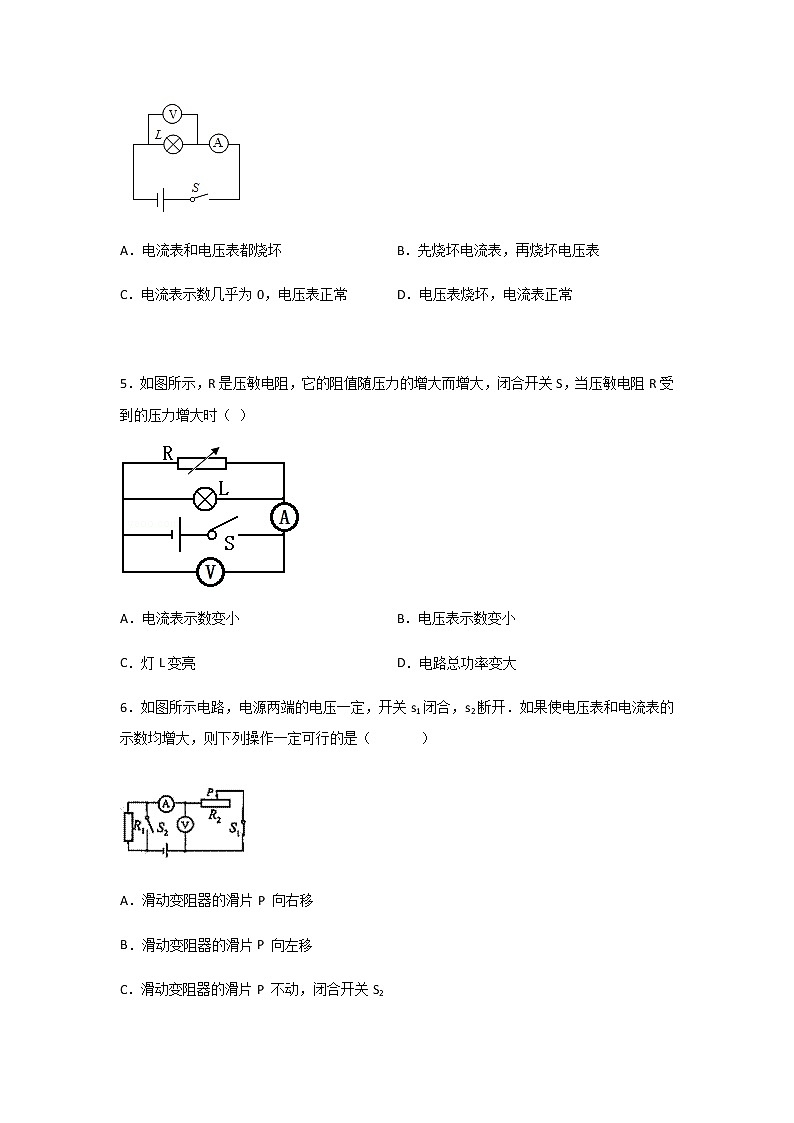

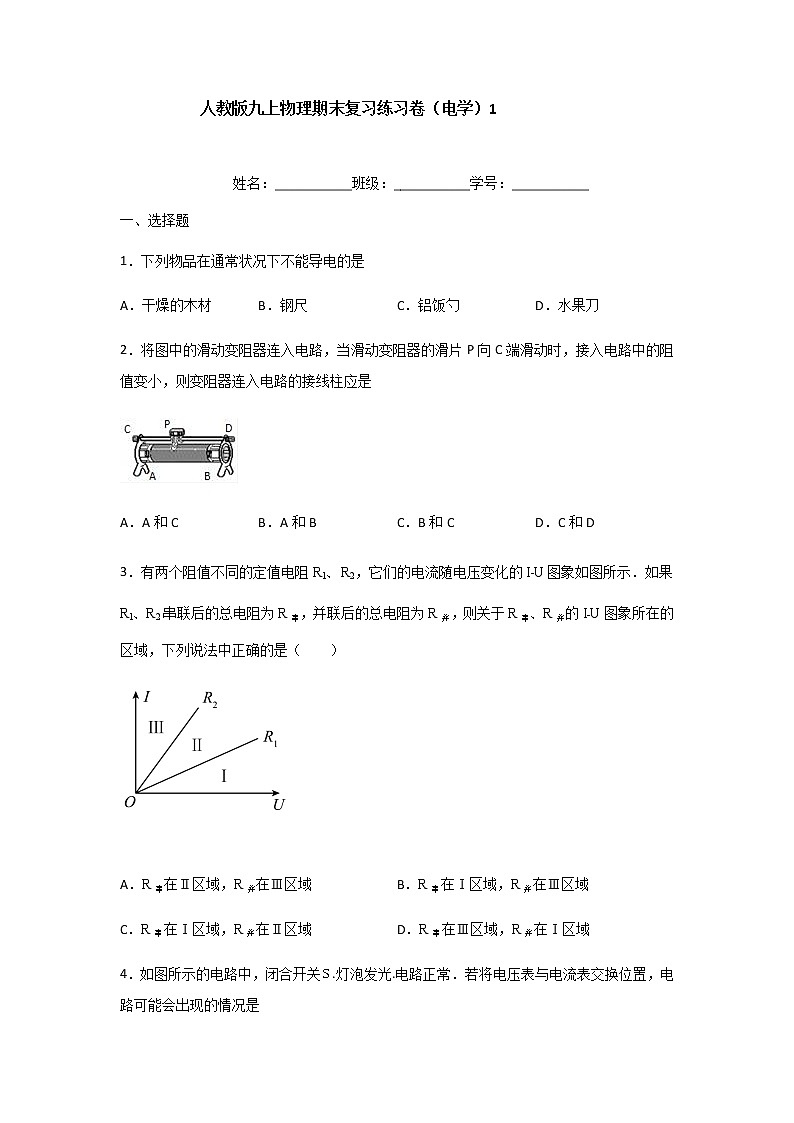

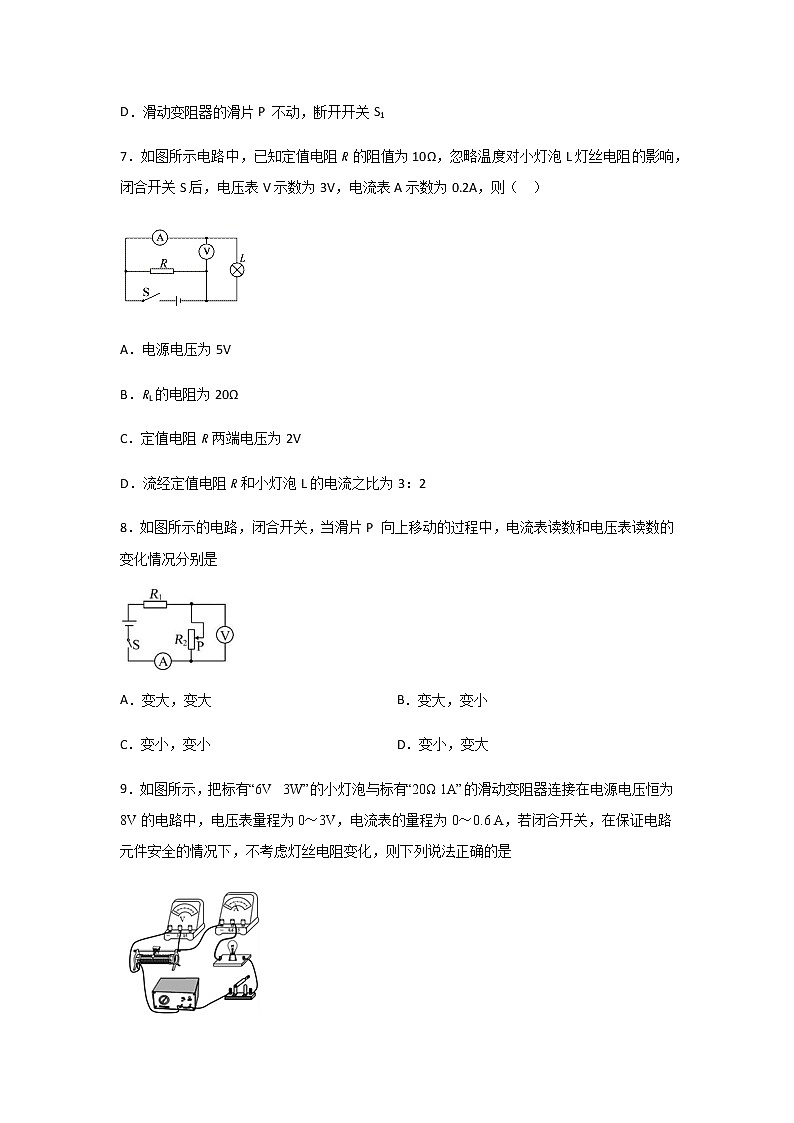

人教版九上物理期末复习练习卷（电学）1  姓名：___________班级：___________学号：___________一、选择题1．下列物品在通常状况下不能导电的是A．干燥的木材       B．钢尺     C．铝饭勺        D．水果刀2．将图中的滑动变阻器连入电路，当滑动变阻器的滑片P向C端滑动时，接入电路中的阻值变小，则变阻器连入电路的接线柱应是A．A和C B．A和B C．B和C D．C和D3．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图象如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I﹣U图象所在的区域，下列说法中正确的是（　　）
 A．R串在Ⅱ区域，R并在Ⅲ区域 B．R串在Ⅰ区域，R并在Ⅲ区域C．R串在Ⅰ区域，R并在Ⅱ区域 D．R串在Ⅲ区域，R并在Ⅰ区域4．如图所示的电路中，闭合开关.灯泡发光.电路正常．若将电压表与电流表交换位置，电路可能会出现的情况是A．电流表和电压表都烧坏 B．先烧坏电流表，再烧坏电压表C．电流表示数几乎为0，电压表正常 D．电压表烧坏，电流表正常 5．如图所示，R是压敏电阻，它的阻值随压力的增大而增大，闭合开关S，当压敏电阻R受到的压力增大时（ ）A．电流表示数变小 B．电压表示数变小C．灯L变亮 D．电路总功率变大6．如图所示电路，电源两端的电压一定，开关s1闭合，s2断开．如果使电压表和电流表的示数均增大，则下列操作一定可行的是（       ）A．滑动变阻器的滑片P 向右移B．滑动变阻器的滑片P 向左移C．滑动变阻器的滑片P 不动，闭合开关S2D．滑动变阻器的滑片P 不动，断开开关S17．如图所示电路中，已知定值电阻R的阻值为10Ω，忽略温度对小灯泡L灯丝电阻的影响，闭合开关S后，电压表V示数为3V，电流表A示数为0.2A，则（  ）A．电源电压为5VB．RL的电阻为20ΩC．定值电阻R两端电压为2VD．流经定值电阻R和小灯泡L的电流之比为3：28．如图所示的电路，闭合开关，当滑片P 向上移动的过程中，电流表读数和电压表读数的变化情况分别是A．变大，变大 B．变大，变小C．变小，变小 D．变小，变大9．如图所示，把标有“6V  3W”的小灯泡与标有“20Ω 1A”的滑动变阻器连接在电源电压恒为8V的电路中，电压表量程为0～3V，电流表的量程为0～0.6 A，若闭合开关，在保证电路元件安全的情况下，不考虑灯丝电阻变化，则下列说法正确的是A．电压表示数的变化范围是0～3VB．电流表示数的变化范围是0.25A～0.5AC．滑动变阻器的阻值变化范围是4Ω～20Ω10．灯泡L 的功率变化范围是2.1W～3W30．如图甲所示的电路中，为定值电阻，R为电阻式传感器，电源电压保持不变，当R阻值从0增大到60Ω，测得R的电功率与通过它的电流关系图像如图乙，下列说法正确的是A．R的阻值增大，电流表与电压表的示数都变小B．电源电压为12VC．当电流为0.6A时，1s内电路消耗的电能为21.6JD．两端的电压变化范围为6V~18V 二、填空题11．一个阻值为10Ω的定值电阻，它两端的电压为3V时，通过它的电流是_____A．当通过它的电流为1.5A时，它两端的电压是_____V。当电阻两端没有加电压时，它的电流是_____A，电阻是_____Ω。12．如图所示，闭合S，灯泡L正常发光；再闭合S1，灯泡的亮度_____（选填“变亮”“变暗”或“不变”），电流表读数_____；电路消耗的总功率_____．（以二空选填“变大”“变小”或“不变”）13．如图所示，若物体M在导轨上平移，带动滑动变阻器的滑片P移动，可反映出物体移动距离的大小。当M向右移动时，电流表示数_____，电压表示数_____。（均选填“变大”“变小”或“不变”）14．如图所示是一种自动测定油箱内油面高度的装置,图中R相当于电学元件中的____,油量表可用____表来改装(选填电路元件名称). 15．如图，电源电压保持不变，将开关闭合，滑动变阻器的滑片向a端移动的过程中，则灯泡会_____（填“变亮”或“变暗”），电压表的示数将_____，电压表示数与电流表示数之比将_____，整个电路消耗的总功率将_____（后三空均填“变大”、“变小”或“不变”）．16．把两个标有“3．8V”字样的小灯泡串联起来，接在如图所示的电路中．闭合开关，两个小灯泡都发光．若把一根导线接在小灯泡L2的两端，则通过小灯泡L1的电流_________（“变大”、“变小”或“不变”），小灯泡L2________（“熄灭”或“仍发光”），17．如图所示，电源电压恒为3V，R1=10Ω，R2=1OΩ，R3=20Ω．只闭合S2、S3，电流表的示数为_________A，电压表的示数为_______V；只闭合S1、S2、S3，电流表的示数为______A；要使电路消耗的电功率最小，应只闭合开关______．18．如图所示是自动测定油箱内油量的原理图．R是规格为“20Ω 1A”的滑动变阻器，油量表是由量程为0～0.6A的_______改装而成的，电阻R'的阻值为10Ω，电源电压为3V．当油面上升时，电路中的电阻将_______，电流将_______（填“增大”或“减小”）；当滑动变阻器R的滑片处于最上端时，电路中的电流是_______A．19．如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两个电阻的U﹣I关系图象如图所示。图线_____是电阻R1的“U﹣I”关系图象；电源电压为_____；滑动变阻器R2的最大阻值为_____；变阻器滑片在中点时，电压表V2示数为_____。 二、解答题20．某学习小组测量未知电阻Rx的阻值，他们分成A、B两组用不同方法进行实验。(1) A组设计了如图甲所示的电路图。①请用笔画线代替导线将实物电路图乙连接完整，要求滑动变阻器的滑片P向左滑动时电路中的电流变大。______②在开关闭合之前，滑动变阻器的滑片P应滑至最_______端（选填“左”或“右”）。这样做的目的是____________。③闭合开关S，将滑动变阻器的滑片P滑至某一位置后，电压表的示数为2.4V。电流表的示数I如图丙所示，则I=____ A。待测电阻Rx=________Ω。(2)B组设计了如图丁所示的电路图，其中电源电压未知且不变，另一定值电阻的阻值为R0。①闭合S1，断开S2时，电压表的示数为U1； ②闭合S1、S2时，电压表的示数为U2；③电阻Rx=____ （ 用U1、U2、 R0表示）。(3)评估A、B两组实验，使用A组实验的优点是____21．如图所示的电路中，闭合开关S，灯不亮，电压表V有示数。已知电路中其余元件均完好，故障出在灯L与电阻R上。（1）请判断该电路中存在的两种可能故障是：灯L可能_________；电阻R可能_________。（选填“短路”或“断路”）（2）为进一步确定故障，小欣同学将一个电流表正确串联在图中的电路中，闭合开关S，观察电流表的示数情况。若电流表有示数，说明故障是_________________；若电流表无示数，说明故障__________________22．小红和小明在做“用电流表和电压表测电阻”的实验.（1）请你帮助他们在实物连接图中，用笔画线代替导线将所缺的导线补上________.（2）当小红完成电路连接后就准备闭合开关，同伴小明提醒还有一处不妥当，你知道小明提醒的是什么吗？答：____________________ .（3）在某次测量中电流表示数如图所示，则I=_____  A．（4）在实验过程中，小红突然发现电流表没有示数，而电压表有示数，且接近于电源电压，则故障可能是_________.（5）小红还准备探究“电阻并联时总电阻与各部分电阻的关系”.取来一个10Ω的定值电阻和一个电阻箱（）.请你在下面的方框中为她设计一个实验电路图_________.（6）小红将数据填入表中，分析表中数据，得出： =　+.同伴小明发现：电阻并联时的总电阻比各部分电阻都要小，而且当R2远大于R1时，_________.实验次数 1 2 3 4 5 R1/Ω 10 10 10 10 10 R2/Ω 1 10 100 1000 10000 R并/Ω0.915.009.099.909.99 23．如图所示的电路中，电源电压保持不变。闭合开关S后，变阻器的滑片P由a端移动到b端的过程中，根据测得电压表与电流表数据，画出了电阻R1两端电压U与通过的电流I之间的关系图像如图所示。求：(1)电阻R1和滑动变阻器的最大阻值；(2)电压表V2示数的变化范围；(3)滑片P移动到变阻器的中点时，电阻R1消耗的电功率。24．如图所示，电源电压不变，灯L标有“6V 3W”字样（不考虑温度对灯丝电阻的影响），定制电阻R0=20Ω，当S、S1都闭合滑片P在最右端时，灯L恰好正常发光，求：（1）电源电压和灯L正常发光时的电阻。（2）电流表的示数（3）当S闭合S1断开滑片P在最左端时，灯L的实际功率为0.75W，求滑动变阻器R1的最大阻值
