2021-2022学年江西省上饶市余干县九年级（上）期中物理试卷（word版无答案）

这是一份2021-2022学年江西省上饶市余干县九年级（上）期中物理试卷（word版无答案），共9页。试卷主要包含了填空题，选择题，实验探究题等内容，欢迎下载使用。

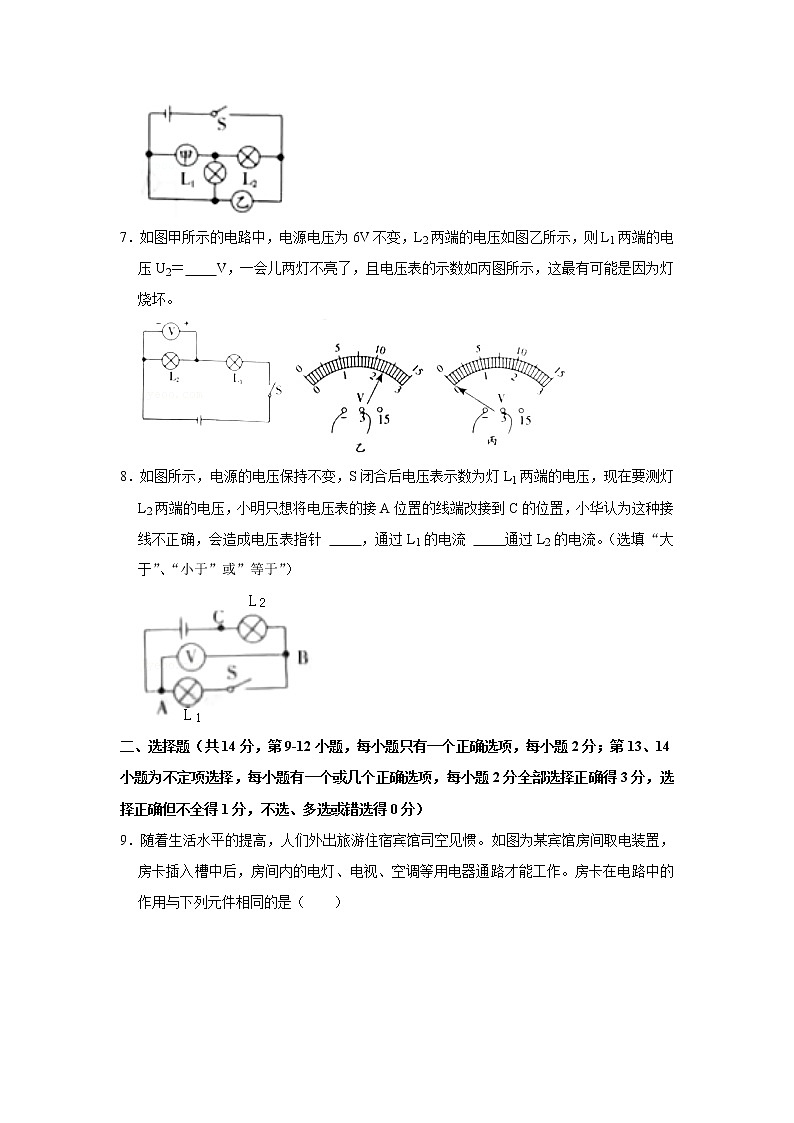

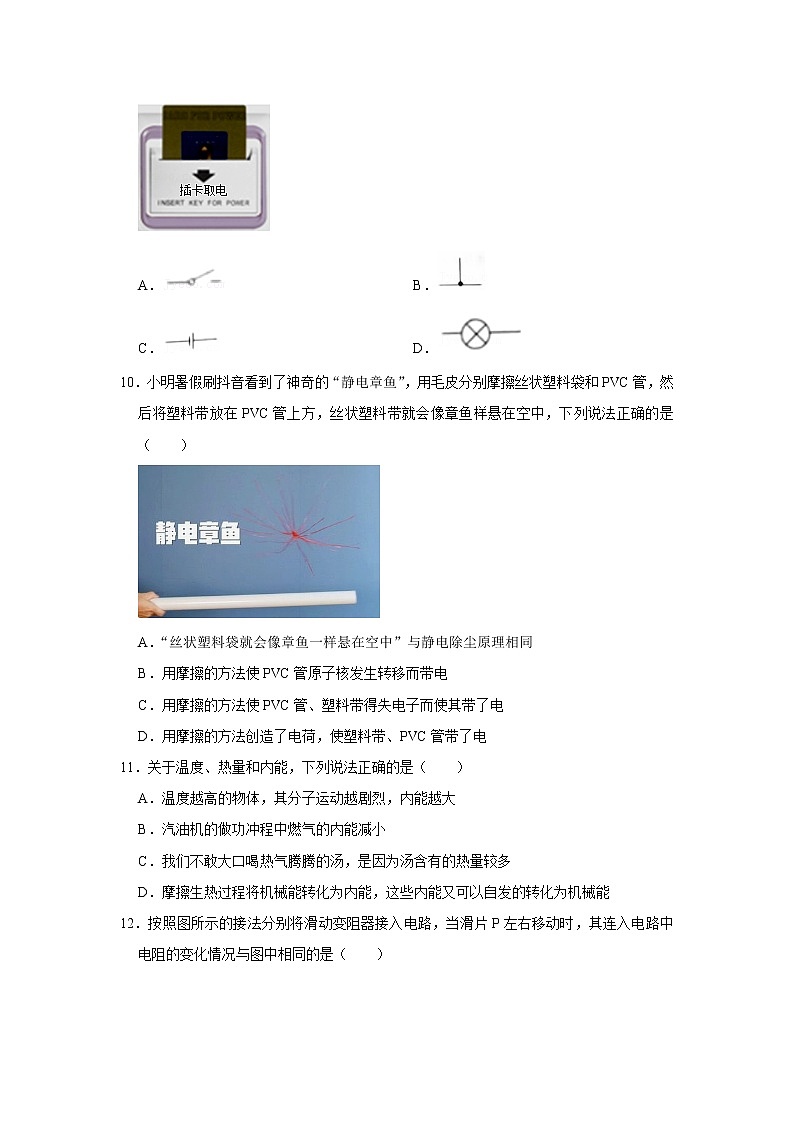

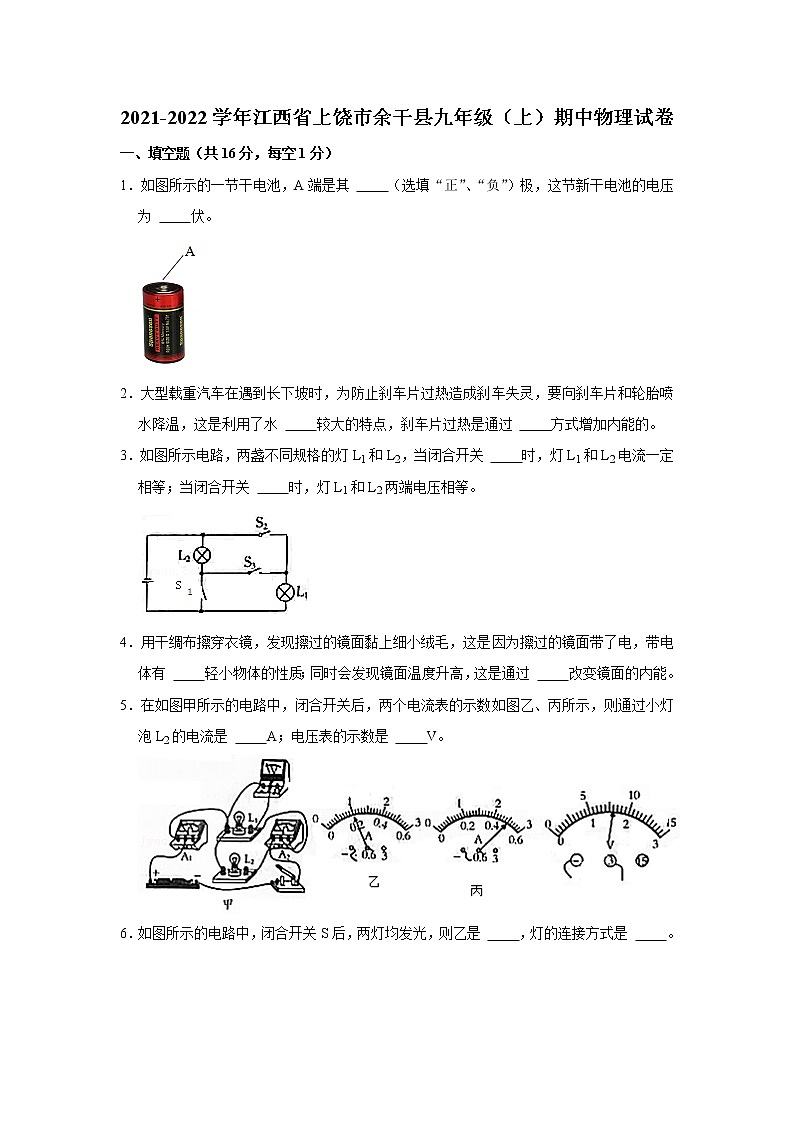

2021-2022学年江西省上饶市余干县九年级（上）期中物理试卷一、填空题（共16分，每空1分）1．如图所示的一节干电池，A端是其 　 　（选填“正”、“负”）极，这节新干电池的电压为 　 　伏。2．大型载重汽车在遇到长下坡时，为防止刹车片过热造成刹车失灵，要向刹车片和轮胎喷水降温，这是利用了水 　 　较大的特点，刹车片过热是通过 　 　方式增加内能的。3．如图所示电路，两盏不同规格的灯L1和L2，当闭合开关 　 　时，灯L1和L2电流一定相等；当闭合开关 　 　时，灯L1和L2两端电压相等。4．用干绸布擦穿衣镜，发现擦过的镜面黏上细小绒毛，这是因为擦过的镜面带了电，带电体有 　 　轻小物体的性质；同时会发现镜面温度升高，这是通过 　 　改变镜面的内能。5．在如图甲所示的电路中，闭合开关后，两个电流表的示数如图乙、丙所示，则通过小灯泡L2的电流是 　 　A；电压表的示数是 　 　V。6．如图所示的电路中，闭合开关S后，两灯均发光，则乙是 　 　，灯的连接方式是 　 　。7．如图甲所示的电路中，电源电压为6V不变，L2两端的电压如图乙所示，则L1两端的电压U2＝　 　V，一会儿两灯不亮了，且电压表的示数如丙图所示，这最有可能是因为灯 　 　烧坏。8．如图所示，电源的电压保持不变，S闭合后电压表示数为灯L1两端的电压，现在要测灯L2两端的电压，小明只想将电压表的接A位置的线端改接到C的位置，小华认为这种接线不正确，会造成电压表指针 　 　，通过L1的电流 　 　通过L2的电流。（选填“大于”、“小于”或”等于”）二、选择题（共14分，第9-12小题，每小题只有一个正确选项，每小题2分；第13、14小题为不定项选择，每小题有一个或几个正确选项，每小题2分全部选择正确得3分，选择正确但不全得1分，不选、多选或错选得0分）9．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器通路才能工作。房卡在电路中的作用与下列元件相同的是（　　）A． B． C． D．10．小明暑假刷抖音看到了神奇的“静电章鱼”，用毛皮分别摩擦丝状塑料袋和PVC管，然后将塑料带放在PVC管上方，丝状塑料带就会像章鱼样悬在空中，下列说法正确的是（　　）A．“丝状塑料袋就会像章鱼一样悬在空中”与静电除尘原理相同 B．用摩擦的方法使PVC管原子核发生转移而带电 C．用摩擦的方法使PVC管、塑料带得失电子而使其带了电 D．用摩擦的方法创造了电荷，使塑料带、PVC管带了电11．关于温度、热量和内能，下列说法正确的是（　　）A．温度越高的物体，其分子运动越剧烈，内能越大 B．汽油机的做功冲程中燃气的内能减小 C．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多 D．摩擦生热过程将机械能转化为内能，这些内能又可以自发的转化为机械能12．按照图所示的接法分别将滑动变阻器接入电路，当滑片P左右移动时，其连入电路中电阻的变化情况与图中相同的是（　　）A． B． C． D．13．下列电路中电压表测量R2两端电压，且电路连接正确的是（　　）A． B． C． D．14．在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中正确的是（　　）A．在甲图中，如果断开S，将导线接到开关的两端，则L1、L2被短路 B．在甲图中，闭合S，将导线接到L1两端，则L1、L2不发光 C．在乙图中，闭合S1、S2，将导线接到L2两端，则两个灯泡都不亮，电源可能烧坏 D．在乙图中，闭合S1，断开S2，将导线接到L2两端则电流表有示数灯泡L1有亮三、计算题（共22分，第15题7分，第16题7分，第17题8分)15．如图所示，将电路按如图甲所示连接则小灯泡L1和L2串联在电路中，只闭合开关S，两电压表的示数如图乙所示，求：（1）电源的电压；（2）小灯泡L2两端的电压；（3）再闭合开关S1后，电压表V1的示数？16．小明去遂川汤湖泡温泉时发现，有一口自喷状态地热水出水口，出水温度为90℃，出水流量为150m3/h。（1）求每小时流出的地热水温度降低到50℃，所放出的热量？（2）这些热量如果用天然气蒸汽锅炉供热，且天然气蒸汽锅炉的热效率为90%，每小时需要天然气释放多少热量？（3）利用上述地热能供暖，每小时可以节约多少天然气？[ρ水＝1.0×103kg/m3，c水＝4.2×103J/（kg•℃），天然气的热值为4×107J/m3]17．如图甲所示的电路中，电源电压为3V，当开关S1、S3闭合，开关S2断开时，灯泡L1、L2发光。电流表A1、A2的示数分别如图乙所示。求：（1）当开关S1、S3闭合，开关S2断开时，灯泡L1、L2两端的电压分别是多少？（2）当开关S1、S3闭合，开关S2断开时，通过灯泡L1、L2的电流分别是多少？（3）当开关S闭合，开关S2、S3断开时，A1和A2的示数关系如何？四、实验探究题（共28分，每小题各7分）18．电流表和电压表接入电路的方法和知道表面刻度的意义是正确使用它们的基础。（1）图1中电路接线错误的是 　 　。（2）图2中将“﹣”和“3”接线柱接入电路，量程是 　 　，分度值是 　 　；根据图2中的接线情况，请在图2中画出电流为0.3A时的指针位置。（3）图3中，电阻箱的示数为 　 　Ω。（4）图4中，将“﹣”和“3”接线柱接入电路，量程是 　 　，分度值是 　 　。19．小明选用两节新电池，两个小灯泡，一个电压表来探究串联电路电压的特点。（1）若要测量灯泡L1两端的电压，请在图甲中画出导线，补充完整实物图；（2）小明连接好电路，闭合开关前，发现电压表指针如图乙所示，出现这种情况的原因是 　 　；次数UAB/VUBC/VUAC/V11.21.22.4（3）故障排除后，用电压表分别测出A与B、B与C、A与C两点间的电压UAB，UBC，UAC，将数据记录在下表中，分析实验数据得出两个实验结论。①串联电路两端的电压 　 　各用电器两端电压之和；②串联电路中，各用电器两端电压相等。（4）小明和同学交流后认为结论②是片面的，接下来他换用规格 　 　（选填“相同”或“不同”）的小灯泡又进行了几次实验，他这样做的目的是 　 　。（选填序号）A.寻找普遍规律B.减小实验误差（5）小明发现同桌小雨在测L1的两端电压时，连接的实物如图丁所示，则接线方法是 　 　（选填“正确”或“错误”）的，此时闭合开关，电压表的示数为 　 　V。.20．探究并联电路电流规律。【提出问题】照明灯是并联的，并联电路中电流有什么规律呢？【设计实验与进行实验】（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现有一根导线接错了。请在这根导线上打“×”，并改正（2）连接正确的电路后，闭合开关，观察到灯L2发光，但灯L1不发光，电流表有示数，电路可能存在的故障是：　 　。A.灯L1开路B.灯L2开路C.灯L1短路D.灯L2短路（3）小明通过实验，得到下表数据：电流第1次第2次第3次第4次I1/A0.180.220.241.4I2/A0.180.220.240.28I3/A0.360.440.480.56请在乙图中标出电流为0.4A时指针的位置。【分析与论证】①小青分析数据时，发现表格中数据有一个错误，请指出第 　 　组数据是错误的，错误的原因：　 　。②改正错误后，根据实验数据可以得到：并联电路干路中的电流 　 　各支路电流之和；【交流与合作】与同学讨论交流后，发现她的实验设计有不足之处，请指出：　 　。21．小金和小明同学在“探究影响导体电阻大小因素”的实验中，提出了如下猜想：猜想一：导体电阻的大小跟导体长度有关；猜想二：导体电阻的大小跟导体的横截面积有关；猜想三：导体电阻的大小跟导体的材料有关。同学们利用如图所示电路进行探究，实验中分别将多根规格、材料不同的电阻丝两端接入电路MN两点间。请你帮他们完成下列内容：（1）实验中通过观察 　 　来比较电阻的大小。（2）为了验证猜想一，小金同学应选用 　 　和 　 　相同的电阻丝进行对比实验。（3）小明在实验时仅选用一根电阻丝，他不能完成验证猜想 　 　。（选填“一”、“二”或“三”）（4）该同学更换了电源和电流表，添加了电压表和滑动变阻器，设计了如图甲所示的电路来比较电阻丝的电阻。①图乙是根据图甲连接的实物图，请在错误的导线上打“×”并连接正确。②添加滑动变阻器和电流表，替换掉小灯泡，这种设计的优点是：　 　。 2021/12/9 14:14:32
