2021学年2.点亮小灯泡图文ppt课件

这是一份2021学年2.点亮小灯泡图文ppt课件，

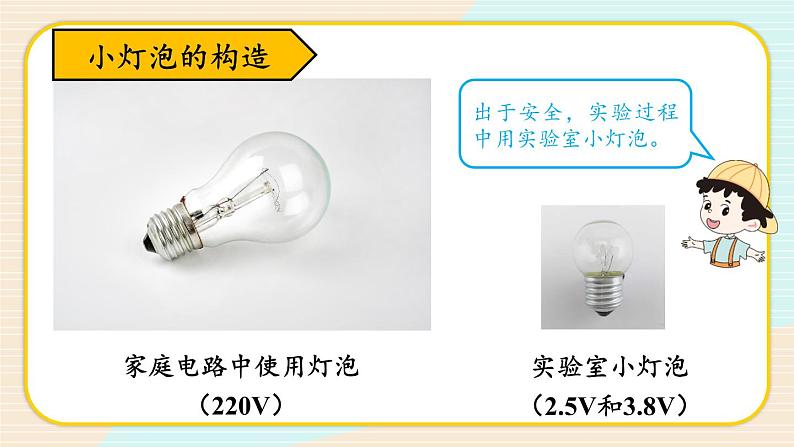

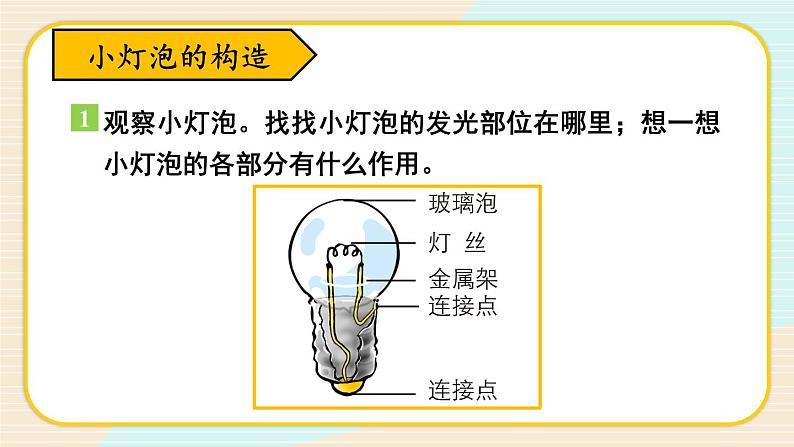

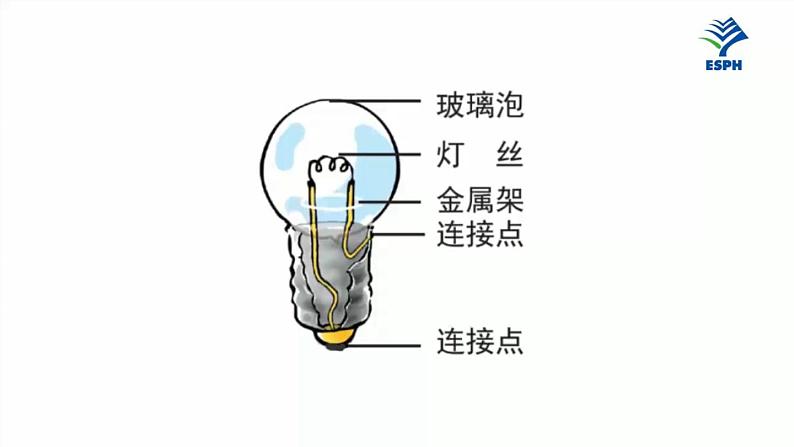

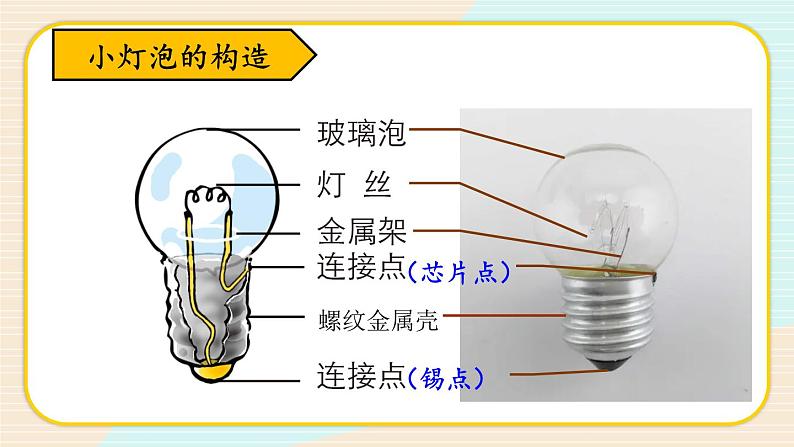

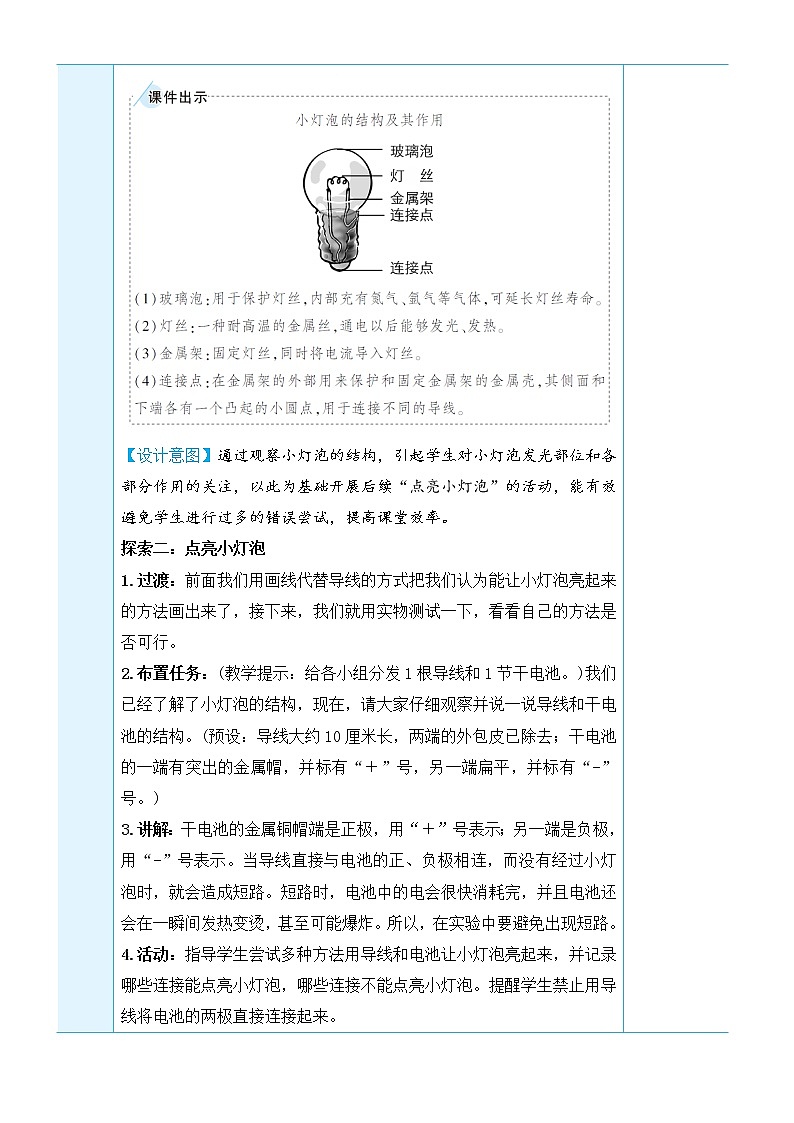

点亮小灯泡教科版四年级下册灯 泡怎样让它亮起来？灯泡为什么会选用钨丝制作？钨丝是怎么放入灯泡中的？家庭电路中使用灯泡（220V）实验室小灯泡（2.5V和3.8V）小灯泡的构造观察小灯泡。找找小灯泡的发光部位在哪里；想一想小灯泡的各部分有什么作用。1小灯泡的构造小灯泡的构造（锡点）（芯片点）螺纹金属壳让小灯泡发光 打开手电筒的开关，小灯泡就亮了，它是怎样亮起来的？ 如果有导线和电池，你能让让小灯泡亮起来吗？让小灯泡发光电 池提供电流来源的器件叫电池。（一次性）（可充电）电 流电流向水流一样，有一个方向，电流从正极流向负极。＋_导 线绝缘外皮安全提示用一段导线和一节电池让小灯泡亮起来。让小灯泡发光2 观察下面四幅连接图，哪些能够点亮小灯泡，哪些不能点亮的小灯泡。先猜想后验证。让小灯泡发光 导线连接小灯泡的锡粒与电池底部的锌壳，电池铜帽与小灯泡螺纹接触小灯泡亮了让小灯泡发光 导线连接电池的铜帽与底部的锌壳，小灯泡锡粒与电池铜帽接触小灯泡不亮让小灯泡发光 导线连接小灯泡螺纹与电池底部的锌壳，小灯泡锡粒与电池铜帽接触。小灯泡亮了让小灯泡发光 导线连接小灯泡螺纹与电池旁的外壳，小灯泡的锡粒接触电池铜帽。小灯泡不亮让小灯泡发光通路通路（闭合回路）（闭合回路）让小灯泡发光通路短路通路断路（闭合回路）（闭合回路）VS断路与短路的相同点与不同点：不同点1：短路是指正负极直接相连形成一个回路，有电流通过。断路是指正负极线路断开，没有电流通过。不同点2：短路将致使系统烧毁，而断路只是造成系统的暂时无法使用。记录有哪些连接能点亮小灯泡，哪些连接不能点亮小灯泡。小灯泡的连接方法记录表让小灯泡发光2小灯泡亮短路小灯泡亮断路只有电流从电池的正极流向负极，通过灯丝形成完整的闭合回路的时候，小灯泡才能发光。电流流动的路径+-电流流动的路径1.展示我们的实验记录，交流哪些连接能点亮小灯泡，哪些不能点亮小灯泡。2.分析那些能点亮小灯泡的连接，你认为电池盒小灯泡怎样连接，小灯泡才能亮起来。3.你认为小灯泡是如何亮起来的？小灯泡的连接方法记录表闭合回路短路（小灯泡亮）断路只有电流从电池的正极流向负极，通过灯丝形成完整的闭合回路的时候，小灯泡才能发光。（小灯泡亮）闭合回路课堂小结课后作业二、判断题。1.只要把小灯泡和电池连接在一起,就能点亮小灯泡。（ ）2.小灯泡发光的地方是灯丝,不是玻璃泡。 （ ）3.电池一定要正极朝上,才能点亮小灯泡。 （ ）4.小灯泡的金属架断开了,也不会影响小灯泡发光。 （ ）5.一个完整的电路只能用一种方式连接。 （ ）×√×××三.选择题。2.下图中电池正、负极标注正确的是（ ）。ABCA3.下列关于短路的说法正确的是( )。A.短路时会损坏电池B.短路时电池不会发烫C.短路时小灯泡会更亮A4.下列连接图中,（ ）不能点亮小灯泡。ABCB
