四年级下册4.电路出故障了背景图课件ppt

这是一份四年级下册4.电路出故障了背景图课件ppt，

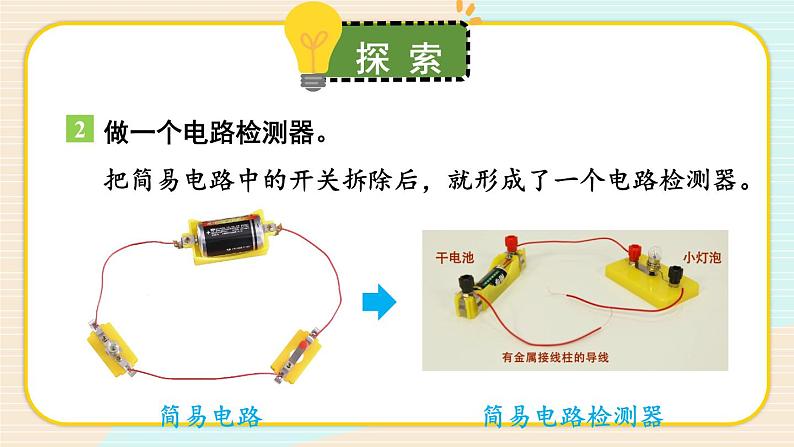

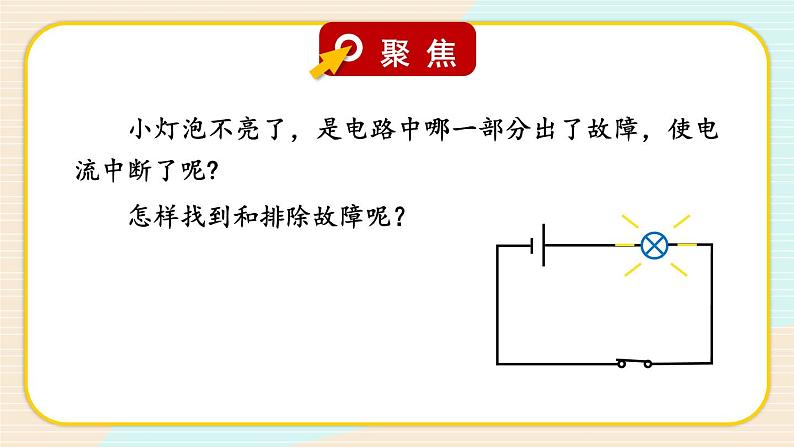

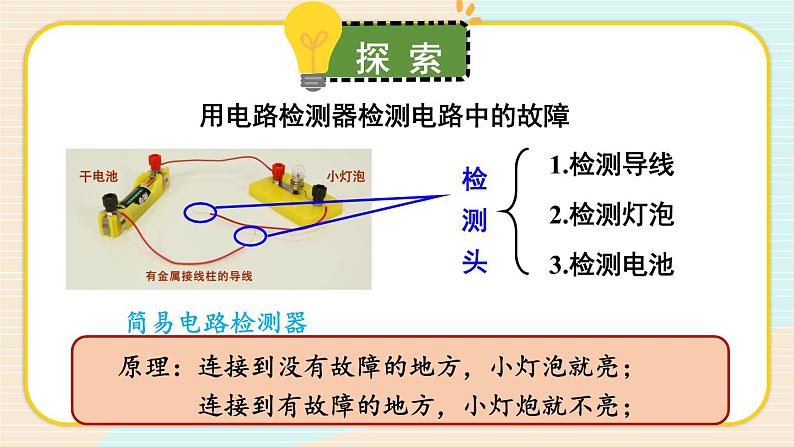

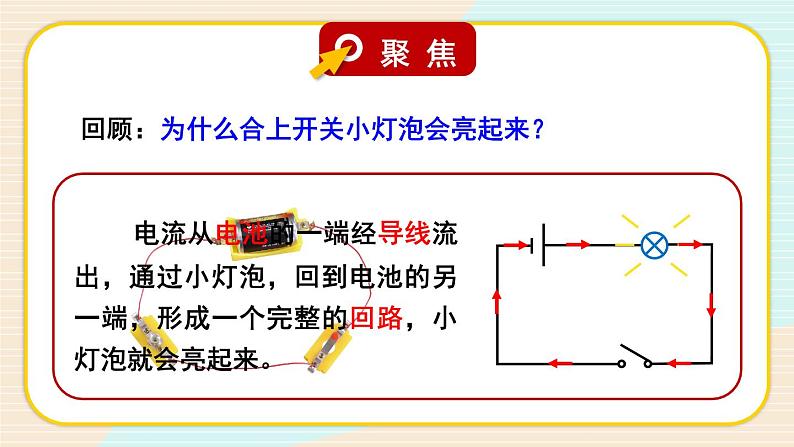

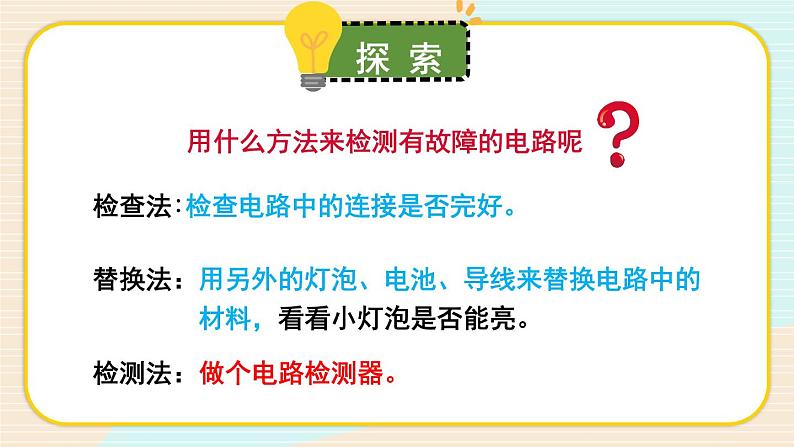

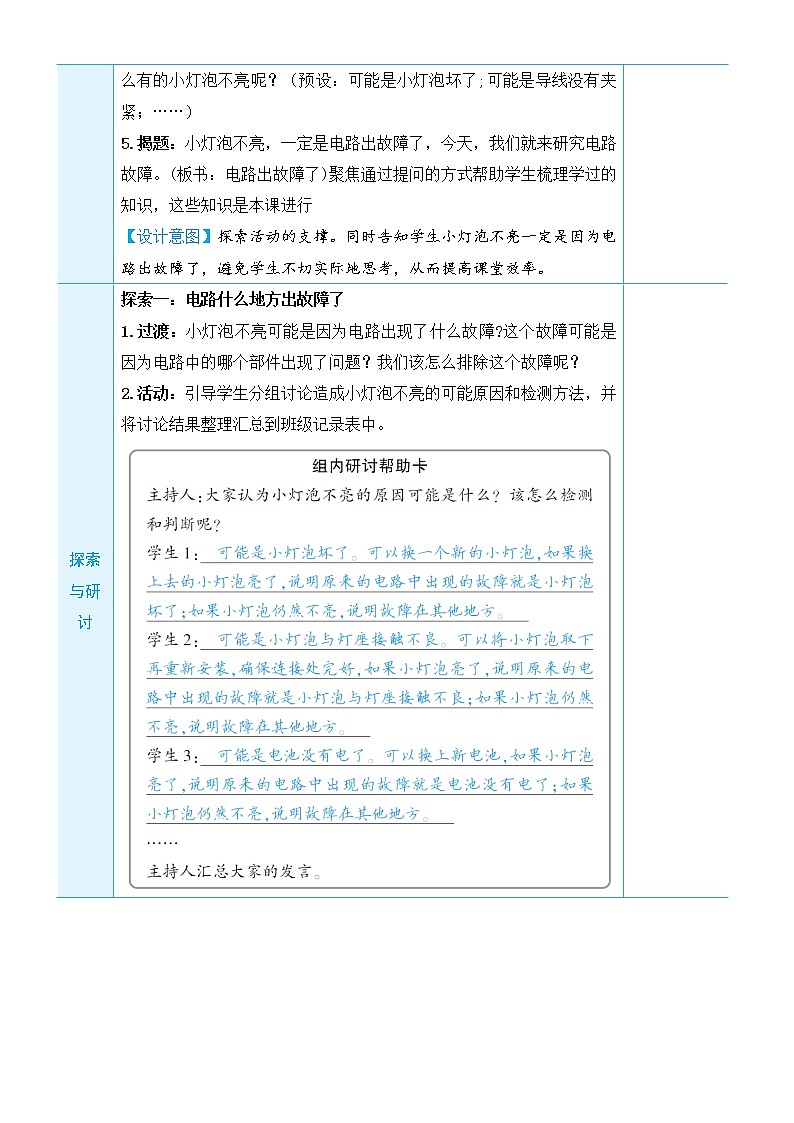

电路出故障了教科版四年级下册回顾：为什么合上开关小灯泡会亮起来？ 电流从电池的一端经导线流出，通过小灯泡，回到电池的另一端，形成一个完整的回路，小灯泡就会亮起来。 小灯泡不亮了，是电路中哪一部分出了故障，使电流中断了呢? 怎样找到和排除故障呢？电路的故障可能有哪些？第一步：分析故障原因1可能小灯泡坏了灯座松了，没有连接上；导线里面断了；小开关的连接松了，没有连接上；电池没有电了；电池盒连接松了；可能是电池正负极接反了；用什么方法来检测有故障的电路呢检查法∶检查电路中的连接是否完好。替换法：用另外的灯泡、电池、导线来替换电路中的 材料，看看小灯泡是否能亮。检测法：做个电路检测器。做一个电路检测器。把简易电路中的开关拆除后，就形成了一个电路检测器。2简易电路检测器简易电路用电路检测器检测电路中的故障简易电路检测器检测头1.检测导线2.检测灯泡3.检测电池第二步：确定检测方法检查法检测法;替换法； 检测导线：用电路检测器的两个检测头和一根电线的两端相连接，如果小灯泡亮了，就说明这根电线没有故障；如果小灯泡不亮。则说明这根电线有故障。提示：每次检测前，先将两个检测头互相接触一下，看看小灯泡能否亮起来。不能用电路检测器检测家用电器的电路。 检测小灯泡：用电路检测器的两个检测头和灯泡的两个连接点相连接，如果小灯泡亮了，就说明这个灯泡没有故障；如果小灯泡不亮。则说明这个灯泡有故障。 检测电池：取出电路检测器的电池盒中的电池，将故障电路中的电池放在电路检测器的电池盒里，看看小灯泡会不会亮，如果小灯泡亮了，就说明电池还有电；如果小灯泡不亮，则说明这电池没有电了。每个小组检测一个有故障的电路，找出故障原因并排除。同时，将“电路故障检测记录表”补充完整。第三步：检测故障原因3第四步：整理实验仪器 用电路检测器只能在实验室里检测简易电路，不能用来检测220V的电路。安全警告 交流检测情况。电路中的哪一部分出了故障，你是怎么知道的？又是怎么排除的？课堂小结完成练习册本课时的习题。课后作业
