浙江省精诚联盟2022届高三上学期12月联考通用技术试题含答案

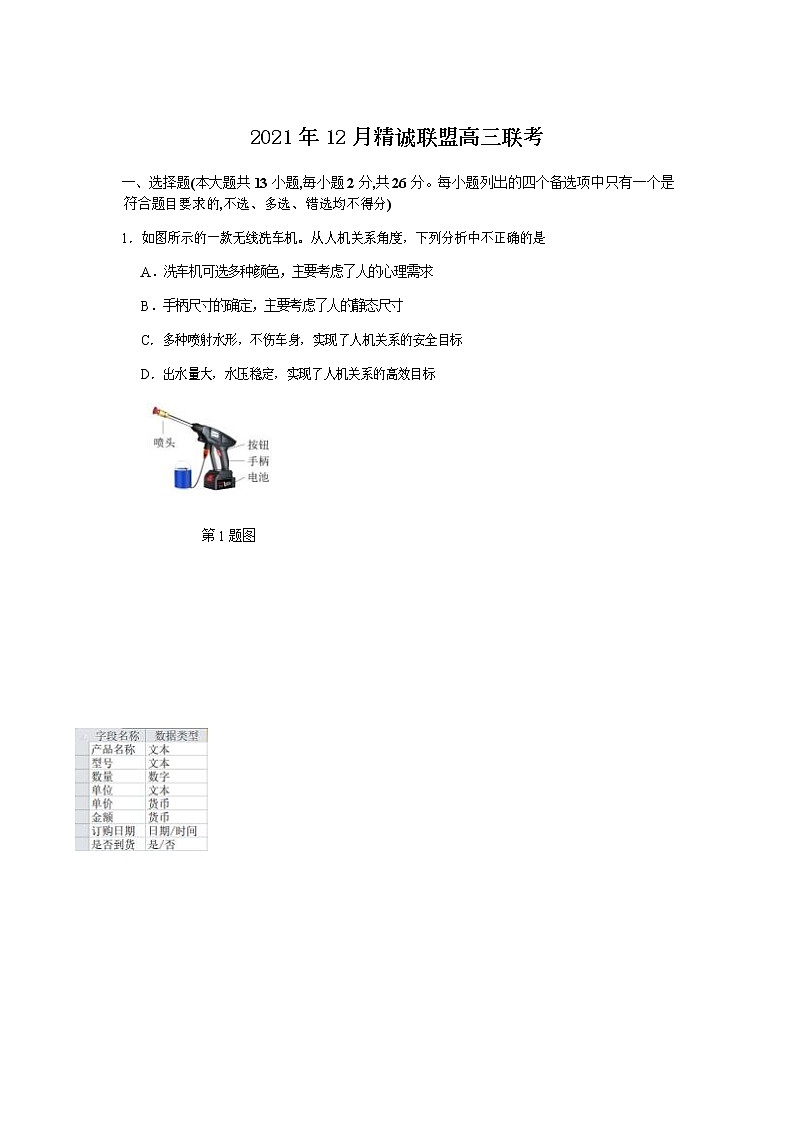

2021年12月精诚联盟高三联考

一、选择题(本大题共13小题,毎小题2分,共26分。每小题列出的四个备选项中只有一个是符合题目要求的,不选、多选、错选均不得分)

1．如图所示的一款无线洗车机。从人机关系角度，下列分析中不正确的是

A．洗车机可选多种颜色，主要考虑了人的心理需求

B．手柄尺寸的确定，主要考虑了人的静态尺寸

C．多种喷射水形，不伤车身，实现了人机关系的安全目标

D．出水量大，水压稳定，实现了人机关系的高效目标

第1题图

第2题图

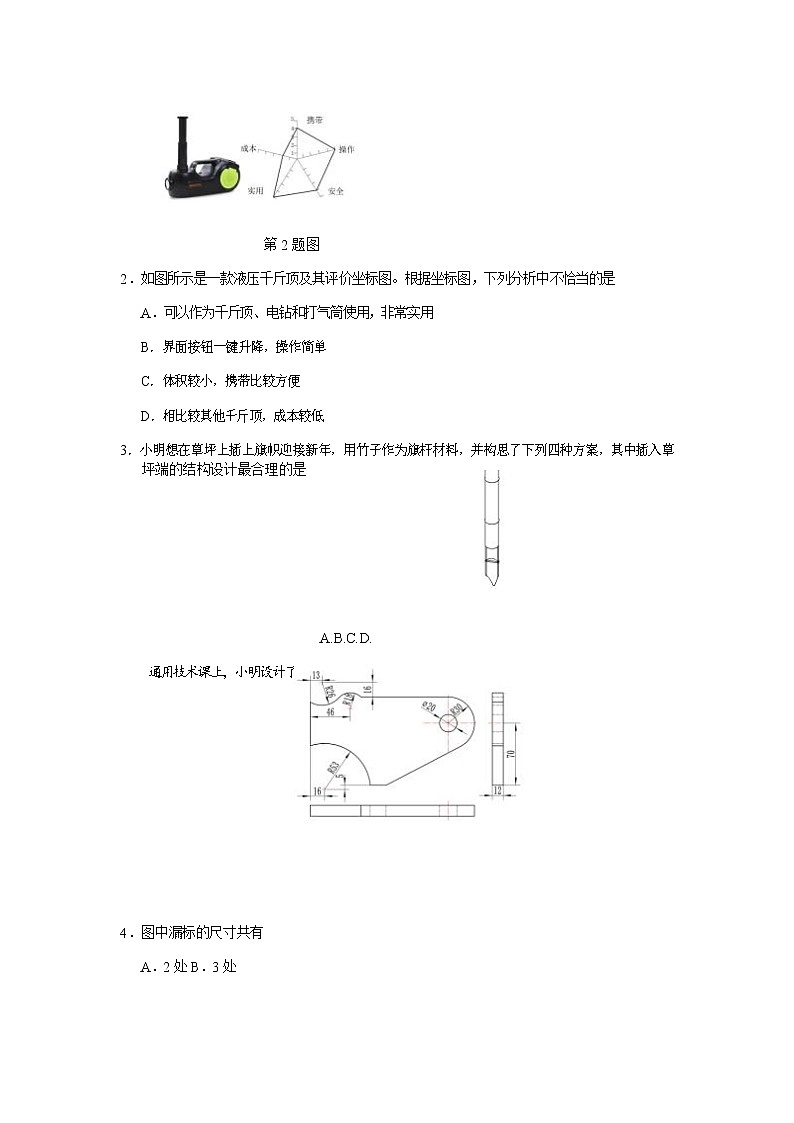

2．如图所示是一款液压千斤顶及其评价坐标图。根据坐标图，下列分析中不恰当的是

A．可以作为千斤顶、电钻和打气筒使用，非常实用

B．界面按钮一键升降，操作简单

C．体积较小，携带比较方便

D．相比较其他千斤顶，成本较低

3．小明想在草坪上插上旗帜迎接新年，用竹子作为旗杆材料，并构思了下列四种方案，其中插入草坪端的结构设计最合理的是

A.B.C.D.

通用技术课上，小明设计了如图所示的零件，请根据图完成第4-5题。

4．图中漏标的尺寸共有

A．2处B．3处

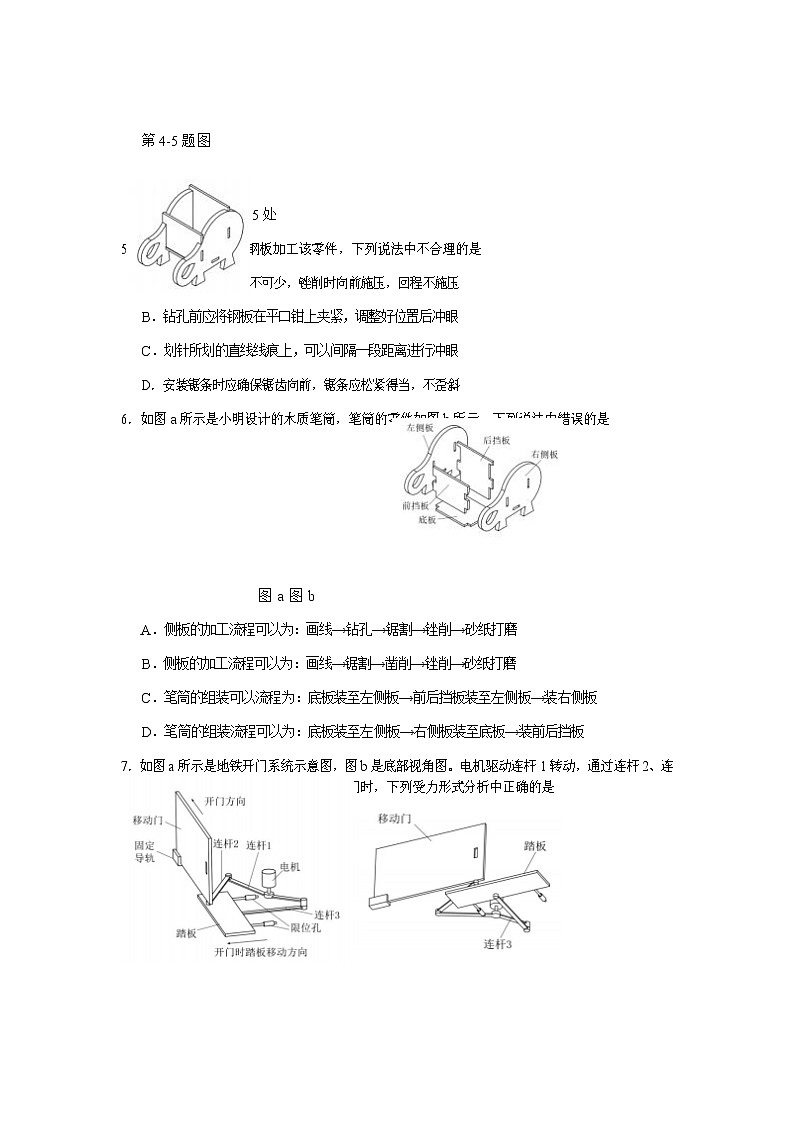

第4-5题图

C．4处D．5处

5．用厚度为12mm的钢板加工该零件，下列说法中不合理的是

A．半圆锉或圆锉必不可少，锉削时向前施压，回程不施压

B．钻孔前应将钢板在平口钳上夹紧，调整好位置后冲眼

C．划针所划的直线线痕上，可以间隔一段距离进行冲眼

D．安装锯条时应确保锯齿向前，锯条应松紧得当，不歪斜

6．如图a所示是小明设计的木质笔筒，笔筒的零件如图b所示，下列说法中错误的是

图a图b

A．侧板的加工流程可以为：画线→钻孔→锯割→锉削→砂纸打磨

B．侧板的加工流程可以为：画线→锯割→凿削→锉削→砂纸打磨

C．笔筒的组装可以流程为：底板装至左侧板→前后挡板装至左侧板→装右侧板

D．笔筒的组装流程可以为：底板装至左侧板→右侧板装至底板→装前后挡板

7．如图a所示是地铁开门系统示意图，图b是底部视角图。电机驱动连杆1转动，通过连杆2、连杆3分别驱动移动门和踏板移动。开门时，下列受力形式分析中正确的是

图a图b

A．连杆1受弯曲、连杆2受拉、连杆3受压

B．连杆1受弯曲、连杆2受压、连杆3受拉

C．连杆1受压、连杆2受拉、连杆3受压

D．连杆1受压、连杆2受压、连杆3受拉

如图所示是一款写字机器人示意图。其工作过程是：在电脑软件上导入需要书写的文字内容和字体，在笔架模组上装上笔，控制模块会控制左右侧步进电机转动，驱动笔架模块相对运动中枢沿着光杆作X、Y轴运动，让笔在纸上书写所需要写的内容。请根据示意图及其描述完成第8-9题。

8．关于该写字机器人控制系统，下列分析中不恰当的是

A．具有书写的功能体现了系统的目的性

B．长期使用后书写的字体会变形，体现了系统的动态性

C．步进电机的功率会影响运动中枢的运动效率，体现了系统的相关性

D．老师、画家等行业可以使用该机器人，体现了系统的环境适应性

9．下列关于该写字机器人控制系统分析中正确的是

A．该系统属于闭环控制系统

C．输出量是想要书写的字

B．该系统有反馈

D．控制量是步进电动的转速

10．小明用三极管作控制器，设计制作可设定温度的高温蜂鸣报警电路，下列元器件必须选用的是

①

A．①②④⑤⑧

B．②③④⑤⑦

C．①③④⑥

D．②③④⑦

11．如图所示的温度报警电路，Rt为负温度系数热敏电阻，三极管V是硅管。下列分析中正确的是

A ．发光二极管LED开始发光时，适当减小R3，电压表V1读数明显变大

B．发光二极管LED最亮时，电压表V2读数最大

C．发光二极管LED开始发光时，调小R4，电流表A读数变大

D．发光二极管LED开始发光时，温度在一定范围内升高时，发光二极管LED亮度变亮

第11题图第12题图

12．如图所示的光控电路，下列分析中不正确的是

A．S断开，光照强度始终低于设定值时，V5、V6、V7均发光

B．S断开，光照强度从高逐渐变至低于设定值，只有V6始终发光

C．S闭合，光照强度很高时V6发光，此时断开S，V6可能不发光

D．S闭合，光照强度从很高逐渐变至变很低时，V6发光变为V7发光

第13题图

13题555芯片功能表

13．如图所示是小明设计的光控电路，当光线过亮时报警。S2是按钮开关，按下时接通，松开时断开；V1为稳压管，稳定电压为5V。555芯片功能表如图。下列分析中不正确的是

A．当S1按下时，光敏电阻才能控制蜂鸣器工作

B．当蜂鸣器报警时，按下S2可以停止报警

C．V4的作用是当光线恢复正常时，蜂鸣器继续报警

D．调节RP1可以调节设定报警光照强度

二、非选择题(本大题共4小题,第14小题6分,第15小题9分,第16小题3分,第17小题6分,共24分)

14.如图所示是一种不合格品自动筛选的控制示意图。其工作过程：电机2转动带动传送带往运动，把传送带上的产品往右带动。当传感器检测到不合格品时，电机1带动推杆往外运动，把不合格品推出传送带，让传送带上只留下合格品。请根据示意图和描述，完成以下任务：

（1）不合格品自动筛选的控制系统的控制方式是▲（在“A.开环控制;B.闭环控制;C.自动控制；D人工控制”中选择合适的选项，将序号填人“▲”处）;

（2）在选择推杆的时候，既要考虑电机1的尺寸，又要考虑传送带的宽度，体现了系统的▲（在“A.整体性;B.相关性;C.动态性；D环境适应性”中选择合适的选项，将序号填人“▲”处）;

（3）下列不属于不合格品自动筛选的控制系统干扰因素的是▲（在“A.传感器检测到的产品信号;B.电源电压的波动;C.控制器输出信号异常”中选择合适的选项，将序号填人“▲”处）;

（4）为了让推杆能够精准推下不合格品，留下合格品，合理的措施▲（在“A.加快传送带传送速度;B.提高电机1的功率;C.推杆随着不合格品同时移动的过程中把不合格品推出传送带”中选择合适的选项，将序号填人“▲”处）;

（5）为了让电机1单向转动，推动推杆做往复运动，下列关于虚线框内电机1和推杆的连接方案中合理的是▲。

ABCD

15.小明使用空调发现调整空调风向时风还是会对着人吹，为了解决空调风向问题，小明准备设计一

个改变空调风向的装置，请你帮助小明设计该装置的机械部分，要求如

下：

①装置采用减速电机驱动;

②装置可以改变空调风向，且从竖直向下到水平风向之间任意角度固定;

③空调尺寸如图所示，空调上不能打孔;

④该装置与墙连接具有一定的强度

⑤材料自选.

请完成以下任务：

（1）小明发现该问题的途径是▲（在“A.收集信息;B.观察日常生活;C.技术试验”中选择合适的选项，将序号填人“▲”处）;

（2）设计该装置时，可以不考虑的因素是▲（在“A.空调的尺寸;B.空调的功率;C.安装方式”中选择合适的选项，将序号填人“▲”处）;

（3）小明设想该装置安装后，采用遥控器来控制装置的旋转，按下向下旋转或向上旋转按钮后，电机驱动该装置向上或向下旋转，松开按钮后装置在所需要的位置停止。按照小明的设想，该装置控制方式属于▲（在“A.开环控制;B.闭环控制”中选择合适的选项，将序号填入“▲”处）;

（4）画出机械部分的设计草图（重点表达你的设计，空调不需要全部画出，涉及到的部分用简单线条表示，电机可用方块代表），必要时用文字说明;

（5）在设计草图上标注主要尺寸。

16.请补全三视图中所缺的3条图线（超过3条图线倒扣分）。

17.小明发现煮粥时会粘锅底，他设计图a所示的搅拌实验原理图，Rt是负温度系数热敏电阻，Rd是电阻应变式密度传感器，用于检测锅底粥的密度，密度越大传感器阻值越小。奇偶检测IC的输入（I）电平第奇数次从低跃变为高电平时，输出（O）高电平，第偶数次从低跃变为高电平时，输出低电平，IC的输入输出波形如图b所示，555功能如表所示。

图a搅拌实验原理图

图b奇偶检测IC波形图

555功能表

（1）虚线框2输出端和奇偶检测IC输出（O）端均为高电平时，电机M流过的电流方向______（在“A.从左向右；B.从右向左”中选择合适的选项，将序号填入“_____”处）；

（2）根据奇偶检测IC的输入输出关系，其输入端输入数字信号，在虚线框1中选择合适点连线；

（3）小明设计的电路功能要求：只要搅拌温度高于设定值（设置其大小与锅的保温温度一致）且锅底密度大于设定上限时，启动电机开始顺时针搅拌，当密度低于设定下限值时，停止搅拌。一段时间沉淀后，锅底密度再次达到设定上限值，电机就逆时针搅拌。电机每一次开始搅拌，转向会切换，直至温度低于设定值，电机停止搅拌。为实现电路功能，虚线框2内缺少一个逻辑门，请从教材中学过的逻辑门中选择一个符合控制要求的，将逻辑符号画在虚线框2中；

（4）小明试验时发现555已损坏，现用若干与非门代替，请完成虚线框3中的电路连线，实现上述功能，要求电路简单；

（5）下列关于改动后的电路调节分析中，正确的是_____（在“A.调大Rp2可调低保温温度；B.调小Rp2可调高保温温度；C.调大Rp1后，搅拌次数会增加；D.调小Rp3后，搅拌次数会减小”中选择合适的选项，将序号填入“_____”处）。
