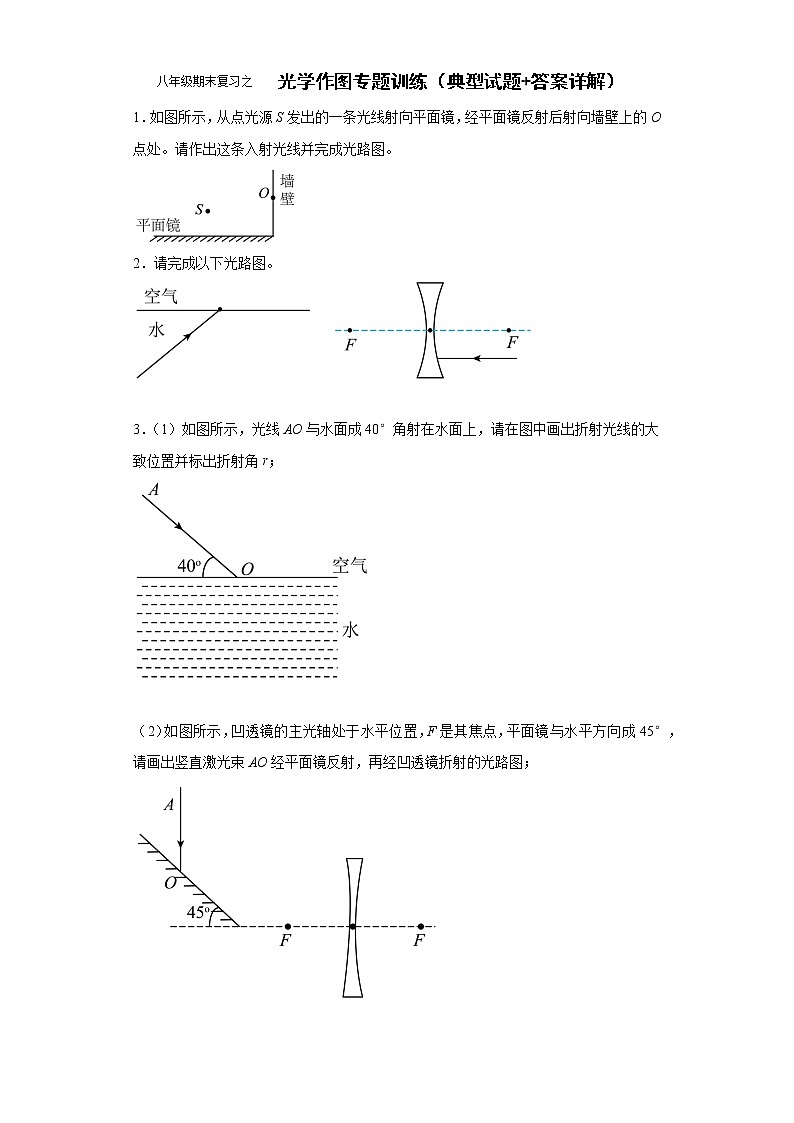

八年级期末复习之    光学作图专题训练（典型试题+答案详解）1．如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。请作出这条入射光线并完成光路图。2．请完成以下光路图。
 3．（1）如图所示，光线AO与水面成40°角射在水面上，请在图中画出折射光线的大致位置并标出折射角r；
 （2）如图所示，凹透镜的主光轴处于水平位置，F是其焦点，平面镜与水平方向成45°，请画出竖直激光束AO经平面镜反射，再经凹透镜折射的光路图；

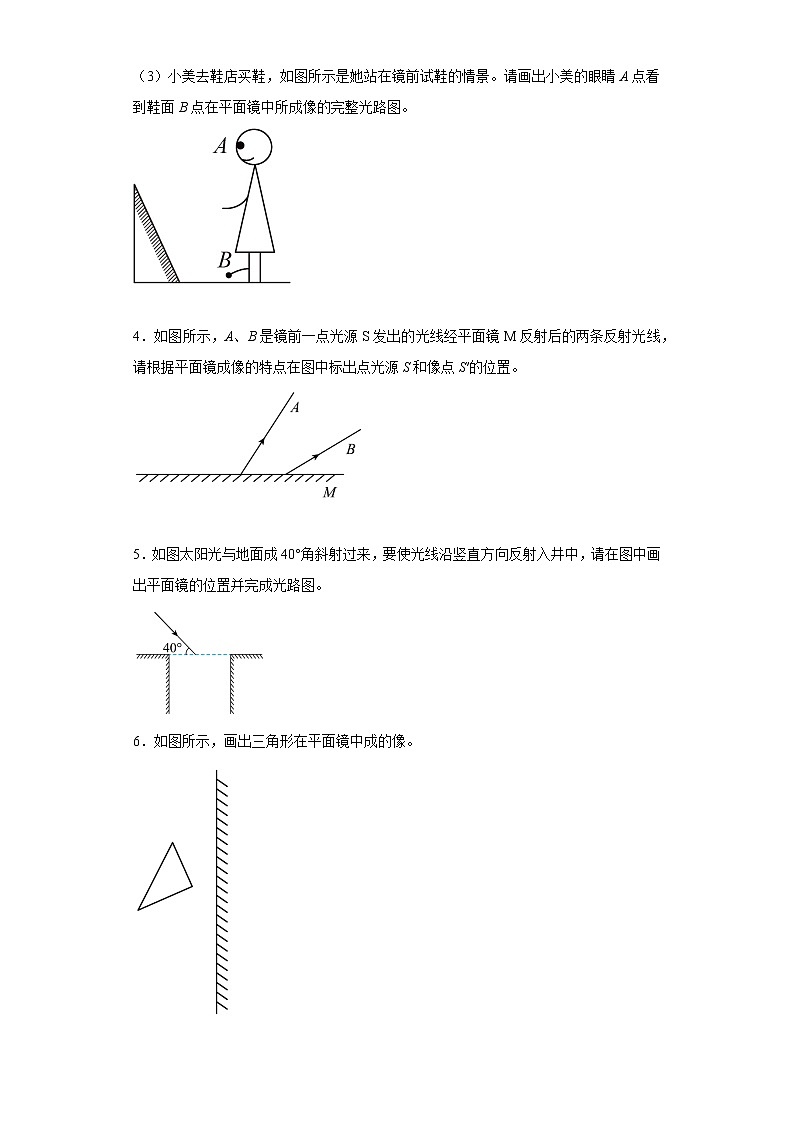

  （3）小美去鞋店买鞋，如图所示是她站在镜前试鞋的情景。请画出小美的眼睛A点看到鞋面B点在平面镜中所成像的完整光路图。
 4．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请根据平面镜成像的特点在图中标出点光源S和像点S′的位置。
 5．如图太阳光与地面成40°角斜射过来，要使光线沿竖直方向反射入井中，请在图中画出平面镜的位置并完成光路图。6．如图所示，画出三角形在平面镜中成的像。

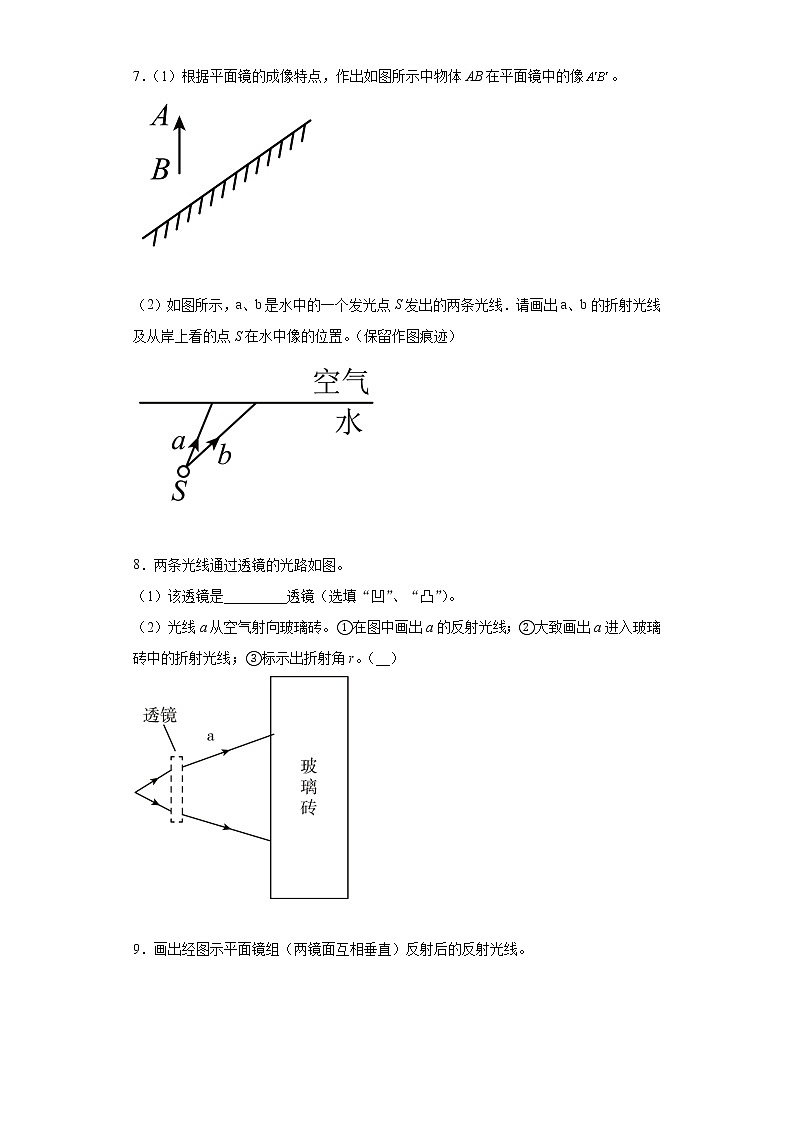

 7．（1）根据平面镜的成像特点，作出如图所示中物体AB在平面镜中的像。
 （2）如图所示，a、b是水中的一个发光点S发出的两条光线．请画出a、b的折射光线及从岸上看的点S在水中像的位置。（保留作图痕迹）
 8．两条光线通过透镜的光路如图。（1）该透镜是_________透镜（选填“凹”、“凸”）。（2）光线a从空气射向玻璃砖。①在图中画出a的反射光线；②大致画出a进入玻璃砖中的折射光线；③标示出折射角r。（__）
 9．画出经图示平面镜组（两镜面互相垂直）反射后的反射光线。10．周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。请画出本次控制电视机的光路。11．在图中，S为一发光点，S′为S经平面镜成的像，并作出S发出的光线SA经平面镜反射后的反射光线。12．在图1中完成凸透镜光路图，在图2中完成凹透镜光路图。13．一束光从某种玻璃射向空气，当入射角小于41.8°时，既有反射光线又有折射光线；当入射角大于或等于41.8°时，折射光线消失，只有反射光线，如图所示；该三棱镜由上述玻璃制成，让一束光从三棱镜的一个面垂直射入，请在图中完成这束入射光的光路图。14．如图所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像的特点，画出转动后的平面镜的大致位置。15．一束光线AO与水面成30°角斜射到水面。（1）试在图中画出光线AO经过水面反射的光线OB，并在图上标注反射角的大小。（2）大致画出光束AO通过水面折射的光路图。16．如图是光从空气射向玻璃时，同时发生反射和折射的光路图，请补画出法线和界面位置，并标出折射角。
 17．如图所示，一玻璃三棱镜的横截面为等腰直角三角形，边处的激光笔发出的光射入三棱镜，在边发生反射后恰好照到点。请画出光在这个三棱镜内传播的光路图。18．（1）如图所示，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射的光路图。（_______）
 （2）根据图入射光线经平面镜反射后的光路，请作出反射面。（_______）
 （3）小明同学想将一束与水平面成30°角的太阳光竖直射入深井内，如图所示，请你在图中画出反射光线和平面镜的位置，并标出反射角度数。（_______）
 19．人在B处看到一个彩色玻璃球沉在C处，A点是球的实际位置，请完成人看到玻璃球在水中像的光路图，同时标出折射角r。
参考答案1．【详解】据平面镜的成像特点，作出光源S在镜中的像S′，连接OS′，OS′与镜面的交点即为入射点，入射点与O的连线为反射光线，S与入射点的连线为入射光线，作图如下2．  【详解】光线会在界面吃反射，当光由水中斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，如图所示：
 平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：
 3．（1）；（2）；（3）【详解】（1）光从空气斜射入水中时，折射角小于入射角，折射光线向法线靠拢，如下图所示：
 （2）AO经平面镜反射后，反射光线平行于凹透镜的主光轴，经凹透镜折射后，折射光线反向延长线交于虚焦点F上，如下图所示：
 （3）根据平面镜成像特点，作出鞋面B点在平面镜中所成像B′，眼睛A连接B′，与镜面交点为入射点，连接入射点和A、B点，即为人眼看到鞋面像的光路，如图所示：4．【详解】先将两条反射光线反向延长交于一点S′即为像的位置，再通过平面镜作出S′的对称点S，即为光源S的位置，并连接S与两个反射点画出两条入射光线，如图所示
 5．【详解】要使光线沿竖直方向反射入井中，所以反射光线是竖直向下的；因入射光线与水平面成40°角，而反射光线又竖直向下射入井中，所以反射光线和入射光线的夹角为90°+40°=130°反射光线和入射光线夹角的角平分线就是法线的位置，据此画出法线，过入射点画出法线的垂线，即平面镜的位置；如图所示，OB为反射光线，而MN为平面镜所在的位置。6．【详解】由平面镜成像特点，分别作三点关于镜面的对称点；用虚线连接就是三角形在平面镜中的像，如图所示：
 7．（1）（2）【详解】（1）作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示

 （2）过两入射点分别做出法线，然后根据“光从水中斜射入空气中时折射角大于入射角”确定两条折射光线的大致位置；折射光线进入岸上人的眼睛，人逆着折射光线看去就能看到S的像，即两折射光线的反向延长线的交点S'为像点，如下图所示：
 8．凸        【详解】[1]由图知，折射光线相对于入射光线靠近了主光轴，即该透镜对光有会聚作用，所以是凸透镜。[2]光线a射向玻璃表面时，过入射点作垂直于界面的法线，根据反射角等于入射角，在法线上侧的空气中画出反射光线；光线从空气斜射入玻璃中，折射角小于入射角，据此在法线上侧的玻璃中画出折射光线；折射光线与法线的夹角为折射角r。如图所示：
 9．【详解】由图可知，此时的入射角为60°，根据反射角等于入射角，作出反射光线，此时反射光线照射到下面的平面镜上，先做出法线，此时的入射光线与下面平面镜之间的夹角为所以此时入射角为则此时反射角为 所以，又因为，所以同旁内角互补，因此可知光线与光线平行，所以最终的反射光线与开始的入射光线平行，如图所示：10．【详解】先根据平面镜成像规律作出A的像点A′，再连接像点A′与接收信号处B点，与墙壁的交点为入射点O，再连A与入射点O作为遥控器发出的红外线，据此标出光的传播方向，如下图所示：11．【详解】平面镜成像中，像与物关于平面镜对称，连接SS′并做其垂直平分线，可得到平面镜的位置，延长SA，交平面镜一点O为入射点，过入射点画出法线，再根据反射角等于入射角，画出反射光线，如图所示：12．【详解】在图1中，平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴，故如下图所示：在图2中，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过凹透镜光心的光线传播方向不改变；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：13．【详解】光线从空气进入玻璃时，因是垂直入射，所以方向不变；当光从玻璃中斜射到玻璃与空气的界面时，由图知，其入射角为45°，大于41.8°，所以折射光线消失，只有反射光线，再根据反射角等于入射角画出反射光线，反射后的光线垂直玻璃砖的下表面，所以光的传播方向不变，光路图如图所示：14．【详解】据平面镜的成像特点知，MN平分且垂直线段SS1，从而确定发光点S的位置。连接线段SS2，作出其平分垂直的线段为M′N′，M′N′就是转动后平面镜的位置。如图所示：15．【详解】（1）先过入射点O垂直水面作出法线，入射角为90°-60°=30°所以反射角也为60°。（2）在空气中法线的右侧画出反射光线；折射角小于60°，在法线的右侧的水中画出折射光线，如图所示：
 16．【详解】光从空气斜射玻璃时，在空气与玻璃的界面上，光会发生反射现象与折射现象，法线与界面垂直。由光的反射定律知道，入射光线与反射光线在界面的同侧，在同一种介质中，入射光线与反射光线位于法线的两侧，入射光线射向界面，反射光线背离界面射出。由折射定律知道，光从空气斜射入玻璃时，入射光线与折射光线在界面的两侧，入射光线与折射光线位于法线的两侧，折射角小于入射角。由光路图及以上光的反射及折射定律可确定法线及界面，如下图
 17．【详解】①画出S关于平面镜BC的对称点 ， 即S在镜面BC中的虚像，连接 交 BC于O点，O点即入射点，连接SO为入射光线；OP是反射光线，如图18．            【详解】（1）[1]先过第一次入射点垂直镜面作出法线，再根据反射角等于入射角画出反射光线；反射光线到达第二个反射面，同理先作法线，再作反射光线，注意第二次反射的反射光线与第一次反射的入射光线平行，如下图
 （2）[2]过入射点作入射光线与反射光线夹角的平分线（即法线），再过入射点作垂直于法线的平面镜，如下图
 （3）[3]由于反射光线竖直射入井内，过入射点O竖直向下做出反射光线OB；然后作∠AOB的角平分线即为法线（ON）。由图知道，反射光线和入射光线的夹角∠AOB=30°+90°=120°则反射角
 19．【详解】连接BC，过折射点做法线，根据光从水中斜射入空气中，折射角大于入射角，连接A点与折射点，画出入射光线，人看到的玻璃球在水中的C点，是折射光线的反向延长线上，折射角是折射光线与法线的夹角，如图所示
