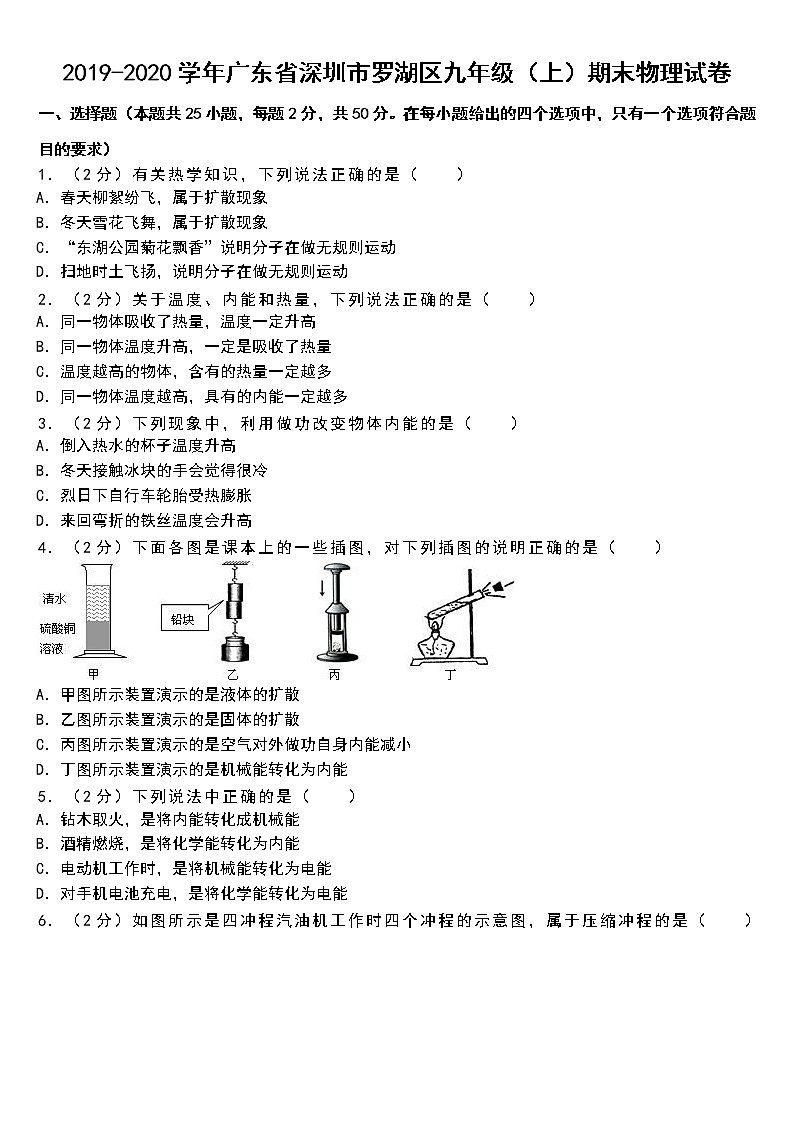

2019-2020学年广东省深圳市罗湖区九年级（上）期末物理试卷

这是一份2019-2020学年广东省深圳市罗湖区九年级（上）期末物理试卷，共11页。试卷主要包含了选择题，作图题，实验题，计算题，综合开放题等内容，欢迎下载使用。
1．（2分）有关热学知识，下列说法正确的是（ ）
2．（2分）关于温度、内能和热量，下列说法正确的是（ ）
3．（2分）下列现象中，利用做功改变物体内能的是（ ）
4．（2分）下面各图是课本上的一些插图，对下列插图的说明正确的是（ ）
5．（2分）下列说法中正确的是（ ）

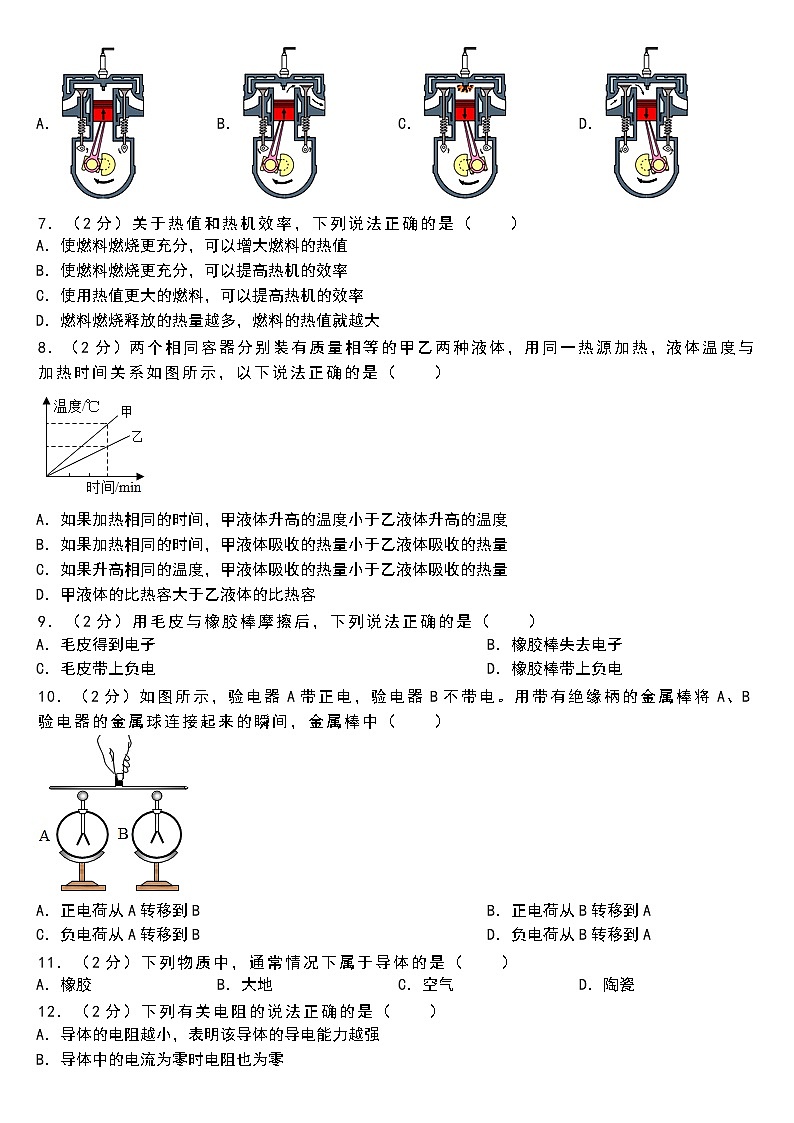

6．（2分）如图所示是四冲程汽油机工作时四个冲程的示意图，属于压缩冲程的是（ ）
7．（2分）关于热值和热机效率，下列说法正确的是（ ）
8．（2分）两个相同容器分别装有质量相等的甲乙两种液体，用同一热源加热，液体温度与加热时间关系如图所示，以下说法正确的是（ ）
9．（2分）用毛皮与橡胶棒摩擦后，下列说法正确的是（ ）
10．（2分）如图所示，验电器A带正电，验电器B不带电。用带有绝缘柄的金属棒将A、B验电器的金属球连接起来的瞬间，金属棒中（ ）
11．（2分）下列物质中，通常情况下属于导体的是（ ）
12．（2分）下列有关电阻的说法正确的是（ ）

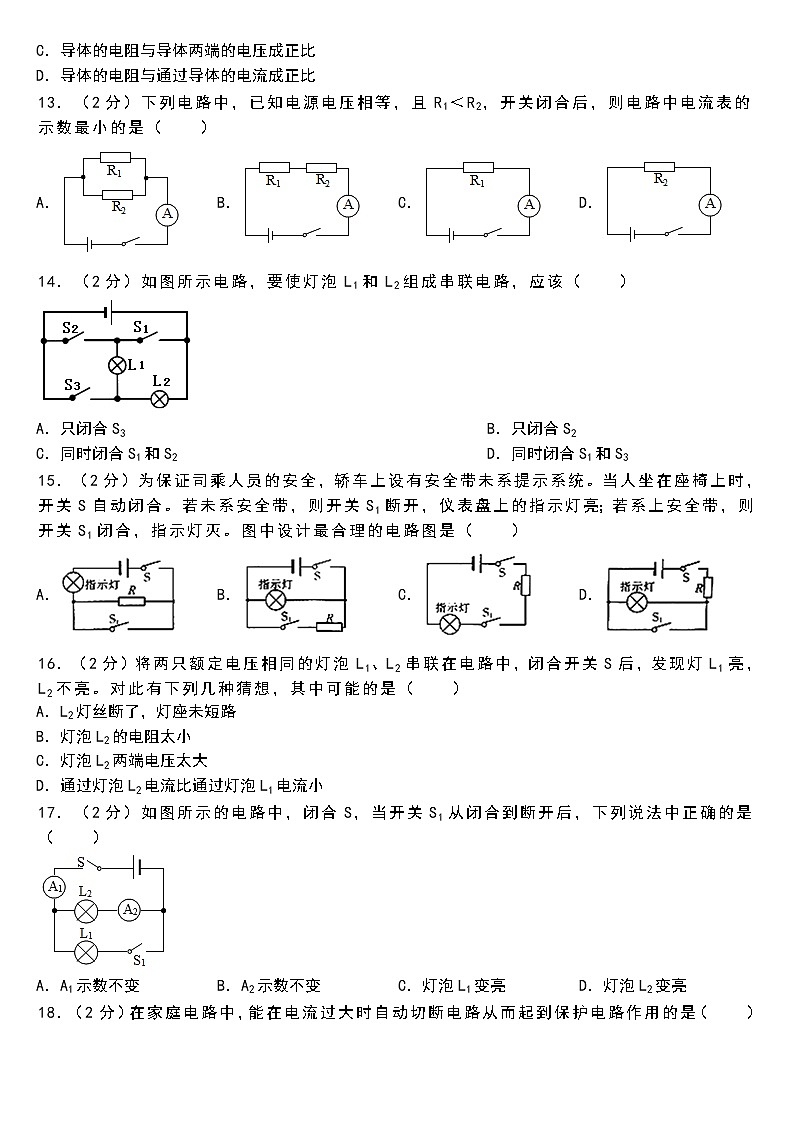

13．（2分）下列电路中，已知电源电压相等，且R1＜R2，开关闭合后，则电路中电流表的示数最小的是（ ）
14．（2分）如图所示电路，要使灯泡L1和L2组成串联电路，应该（ ）
15．（2分）为保证司乘人员的安全，轿车上设有安全带未系提示系统。当人坐在座椅上时，开关S自动闭合。若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭。图中设计最合理的电路图是（ ）
16．（2分）将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯L1亮，L2不亮。对此有下列几种猜想，其中可能的是（ ）
17．（2分）如图所示的电路中，闭合S，当开关S1从闭合到断开后，下列说法中正确的是（ ）
18．（2分）在家庭电路中，能在电流过大时自动切断电路从而起到保护电路作用的是（ ）
19．（2分）下列估测的数据最接近实际的是（ ）
20．（2分）下列说法中不符合安全用电原则的是（ ）
21．（2分）如图所示电路，电源电压不变，当开关S2闭合、S1断开时，电流表示数为0.4A，电压表示数为8V；若将两表互换位置，并同时闭合S1和S2时，电流表示数为1.6A，该状态下，下列说法中错误的是（ ）
22．（2分）如图所示，用细线将螺线管沿东西方向水平悬挂起来，当给导线通电时发生的现象是（ ）
23．（2分）如图所示的用电器中，利用电流热效应工作的是（ ）
24．（2分）如图所示，利用电磁继电器控制电动机工作，下列说法正确的是（ ）
25．（2分）下面是小明同学对“能源的开发利用”、“信息传递”的一些认识，其中正确的是（ ）
二、作图题（本题共2小题，共4分）
26．（2分）如图所示，请在图中的“〇”内填入电流表或电压表的符号，使开关闭合后两灯都能发光。
27．（2分）如图所示，小磁针静止在通电螺线管的右侧，在图中每条磁感线上用箭头标出磁感线方向并标出电源的正极。
三、实验题（本题共4小题，每空1分，共21分）
28．（4分）为探究不同物质的吸热能力，小明在两个相同的容器中分别装入质量、初温都相同的水和食用油，并用两个相同的酒精灯同时加热，如图甲所示。分别测量并记录加热时间和液体的温度，根据记录的数据作出了两种液体的温度随时间变化的图象，如图乙所示。
（1）要完成本实验，除了温度计外，还需要的测量工具有_________和_________。
（2）实验中选用两个相同的酒精灯加热的目的是使水和食用油在相同时间内_________（选填“吸收的热量”或“升高的温度”）相同；
（3）根据所学知识可知，乙中_________（选填“A”或“B”）是水的温度随时间变化的图象。
29．（4分）为了探究“电流产生的热量与电阻大小的关系”，小伟同学采用了如图的实验装置，其中R1＜R2。
（1）甲、乙两瓶中装入质量和初温相同的同种液体的目的是便于通过温度计升高示数的多少反映___________的多少，这种实验方法物理学中称为___________法。
（2）实验中R1、R2采用串联连接是为了控制___________和通电时间相同。
（3）在通电时间相同时，两瓶内温度计示数上升较多的是___________（填“甲”或“乙”）瓶。
30．（6分）为参加2020年深圳市第三届STEM教育嘉年华无线电测向比赛，小红决定先从研究“电流与电压、电阻的关系”开始，小红设计的电路图如图，其中R为定值电阻，R'为滑动变阻器，实验后，数据记录在表一和表二中。
表一
表二
（1）电路连接好后，闭合开关前，应将变阻器的滑片移到_______（选填“左端”或“右端”），这样做的目的是______________。
（2）根据表中实验数据，可得出如下结论：
由表一可得：导体电阻一定时，通过导体的电流与导体两端的电压成正比。
由表二可得：_______。
（3）在研究电流与电阻关系时，先用5欧的定值电阻进行实验，使电压表的示数为3V，再换用10欧的定值电阻时，小红没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将_______3V（选填“大于”、“小于”或“等于”），根据电路图你认为接下来小红应向_______（选填“右”或“左”）移动滑动变阻器的滑片，这样做的目的是_______。
31．（7分）为参加2020年深圳市第三届STEM教育嘉年华无线电测向比赛，小红接着练习“测量小灯泡的额定电功率”，小灯泡上标有“3.8V”字样，电阻约为10Ω．小红选择一些器材连接了如图甲所示电路。（电源为两节新干电池）
（1）同组的小芳检查实验器材时发现小红所选的器材不能完成此实验，其原因是______________；
（2）小芳继续检查发现电路连接也有错误，此时闭合开关小灯泡不发光，电压表______________（选填“有”或“无”）示数。请你改变一条导线使电路连接正确，在甲图中接错的那根导线上打“ד，并另画一根导线。
（3）小红重新选择合理器材，将电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率是______________（结果保留两位有效数字）。
（4）实验完成后，小红还想利用电源（电压未知）、阻值为R的定值电阻、电压表一个、开关三个、导线若干，测定未知定值电阻R2的阻值。小红经过思考，设计出实验电路图（如图丙所示），实验步骤如下：（请将空白处补全）
①闭合开关S、S1和S2，读出电压表示数为U1；
②______________，读出电压表示数为U2；
③未知定值电阻表达式：Rx=______________（用U1、U2、R0表示）。
四、计算题（本大题共2小题，31题10分，2题9分，共19分，解答时请写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位）
32．（10分）小红的奶奶住在新农村建设示范村，奶奶家新装了一台太阳能热水器。
（1）太阳能热水器是把太阳能转化为___________能的设备之一。
（2）小红观察发现，奶奶家的太阳能热水器某天上午将热水器中质量为100kg、初温为20℃的水加热到了80℃，试求水吸收的热量Q吸【水的比热容c=4.2×103J/（kg•℃）】
（3）如果水吸收的热量由燃烧煤气来提供，而煤气的效率为40%，则本次需燃烧煤气放出的热量Q煤是多少焦？
（4）该煤气灶本次至少需要燃烧多少千克煤气？（煤气的热值q=4.2×107J/kg）
33．（9分）深圳的冬季气候时冷时热又干燥，很容易引起皮肤过敏，建议同学们干燥天气要多喝水，勤洗澡，同时注意蔬菜和水果的补充调理。但缓解空气干燥最快速、简单的方法就是使用加湿器。小明家新买了一台电热型加湿器，说明书上有原理图（如图甲），表格中为其部分技术参数，R1、R2为发热电阻，且R2=3R1，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”、“低挡”、“高挡”之间的转换（低挡为小功率加热，高挡为大功率加热）；
（1）求加热电阻R1的阻值。
（2）求加湿器正常工作时的低挡功率。
（3）如图乙所示，求加湿器正常工作30分钟消耗的电能。
五、综合开放题（本题共1小题，每小题6分，共6分）
34．（6分）（1）为响应环保节能的号召，小明家购买了油电混合动力汽车，他发现汽车有以下特点：充电方便，主要动力来源于汽车电池，电力不足时，可以使用汽油驱动；汽车各转向灯都能独立工作；油电混合动力车辆启动时，以电力驱动，发动机提供主要驱动力；充分加速时，油电双重动力同时工作，加速迅猛而平顺减速或刹车时，能量可回收存储在电池内，作为电能再利用，混合汽车所用的镍氢蓄电池组的电压是300V，容量是100Ah，请根据以上信息提出三个针对本学期所学知识点的物理问题，并给出相应答案
（2）用铅笔画线代替导线，根据表格第二行左边的电路图，连接表格第二行右边的实物图（连线不得交叉），在第三行利用右侧所给实物器材自由连接实物图（要求所有器材用上，电路元件的连接效果不能与第二行完全相同，每个灯泡都有可控制的开关，且不能有连线交叉和短路现象），同时在第三行表格左侧相应位置画出对应电路图。
答案：
1-5 CDDAB 6-10 ABCDD 11-15 BABBD 15-20 BBADC 21-25 DCBCB
26 解：因为下面的“〇”与灯泡串联，所以是电流表；上面的“〇”与灯泡并联，所以是电压表；如图所示。
解：如图，磁场中小磁针静止时N极指向和该点的磁感线方向是一致的，又因为磁体周围的磁感线都是从磁体的N极出发回到S极，
可以判断磁感线从螺线管的右端N极出发，回到左端的S极，磁感线方向如图，
知道螺线管的磁极，根据安培定则可以电流从螺线管的右端进入，左端流出，可以判断电源的左端为负极，右端为正极，如图。
（1）天平，秒表；（2）吸收的热量；（3）A。
（1）导体放出热量；转换；（2）电流；（3）乙。
（1）右端；保护电路；（2）电压一定时，通过导体的电流与电阻成反比；（3）大于；右；控制电阻的电压不变。
31、（1）电源电压小于灯泡的额定电压3.8V，无法使灯泡正常发光；（2）有；见上图；（3）1.4；（4）②断开S1；③
32/（1）内；（2）水吸收的热量是2.52×107J；（3）燃烧煤气放出的热量为6.3×107J；（4）至少需要燃烧1.5千克煤气。
（1）加热电阻R1的阻值为110Ω；
（2）加湿器正常工作时的低挡功率为110W；
（3）加湿器正常工作30分钟消耗的电能为3.96×105J。
34、（1）可从汽油机工作时化学能转化为内能，内能转化为机械能；
“加速迅猛而平顺减速或刹车时，能量可回收存储在电池内，作为电能再利用”，机械能转化为化学能；
汽车各转向灯都能独立工作，应用到并联电路各支路互不影响，如下表一所示：
表一：
（2）表格第二行左边的电路图，两灯并联，开关S2控制L2，S1控制整个电路，根据电路图连接实物图，如下表二右上图所示；
电路元件的连接效果不能与第二行完全相同，每个灯泡都有可控制的开关，则开关S1只控制L1，开关S2控制L2，实物图如下表二右下所示，根据实物图画出对应的电路图，如下表二左下所示：
表二：
A．春天柳絮纷飞，属于扩散现象
B．冬天雪花飞舞，属于扩散现象
C．“东湖公园菊花飘香”说明分子在做无规则运动
D．扫地时土飞扬，说明分子在做无规则运动
A．同一物体吸收了热量，温度一定升高
B．同一物体温度升高，一定是吸收了热量
C．温度越高的物体，含有的热量一定越多
D．同一物体温度越高，具有的内能一定越多
A．倒入热水的杯子温度升高
B．冬天接触冰块的手会觉得很冷
C．烈日下自行车轮胎受热膨胀
D．来回弯折的铁丝温度会升高
A．甲图所示装置演示的是液体的扩散
B．乙图所示装置演示的是固体的扩散
C．丙图所示装置演示的是空气对外做功自身内能减小
D．丁图所示装置演示的是机械能转化为内能
A．钻木取火，是将内能转化成机械能
B．酒精燃烧，是将化学能转化为内能
C．电动机工作时，是将机械能转化为电能
D．对手机电池充电，是将化学能转化为电能
A．
B．
C．
D．
A．使燃料燃烧更充分，可以增大燃料的热值
B．使燃料燃烧更充分，可以提高热机的效率
C．使用热值更大的燃料，可以提高热机的效率
D．燃料燃烧释放的热量越多，燃料的热值就越大
A．如果加热相同的时间，甲液体升高的温度小于乙液体升高的温度
B．如果加热相同的时间，甲液体吸收的热量小于乙液体吸收的热量
C．如果升高相同的温度，甲液体吸收的热量小于乙液体吸收的热量
D．甲液体的比热容大于乙液体的比热容
A．毛皮得到电子
B．橡胶棒失去电子
C．毛皮带上负电
D．橡胶棒带上负电
A．正电荷从A转移到B
B．正电荷从B转移到A
C．负电荷从A转移到B
D．负电荷从B转移到A
A．橡胶
B．大地
C．空气
D．陶瓷
A．导体的电阻越小，表明该导体的导电能力越强
B．导体中的电流为零时电阻也为零
C．导体的电阻与导体两端的电压成正比
D．导体的电阻与通过导体的电流成正比
A．
B．
C．
D．
A．只闭合S3
B．只闭合S2
C．同时闭合S1和S2
D．同时闭合S1和S3
A．
B．
C．
D．
A．L2灯丝断了，灯座未短路
B．灯泡L2的电阻太小
C．灯泡L2两端电压太大
D．通过灯泡L2电流比通过灯泡L1电流小
A．A1示数不变
B．A2示数不变
C．灯泡L1变亮
D．灯泡L2变亮
A．
断路器
B．
插座
C．
开关
D．
电能表
A．对人体的安全电压为36V
B．一节新的干电池电压为15V
C．工作时通过一盏台灯的电流约为1A
D．液晶电视机工作时的电功率约为100W
A．用试电表辨别火线和零线时，手不能接触笔尖的金属体
B．在家庭电路中，电冰箱与电视机是并联的
C．发现有人触电应先救人后断电
D．搬动用电器前应先断开电源开关
A．电压表示数仍为8V
B．R1的阻值为5Ω
C．R2的阻值为15Ω
D．R2消耗的功率为12.8W
A．螺线管静止不动
B．螺线管转动，最后A端指向地理的北方
C．螺线管转动，最后A端指向地理的南方
D．螺线管转动，最后A端可能指向任何方向
A．
电动剃须刀
B．
电饭锅
C．
笔记本电脑
D．
电冰箱
A．开关S断开时，电动机A、B都不工作
B．开关S闭合时，电动机A、B都工作
C．开关S闭合时，只有电动机B工作
D．开关S闭合时，只有电动机A工作
A．太阳能、地热能和电能都属于一次能源
B．光纤通信和卫星通信都是利用电磁波来传输信号
C．自然界的总能量随着人类的不断开发和利用会逐渐减少
D．核电站的核燃料具有的核能是通过核聚变反应得到的
R=5Ω
电压/V
1.0
2.0
3.0
电流/A
0.2
0.4
0.6
U=3V
电阻/Ω
5
10
15
电流/A
0.6
0.3
0.2
额定电压
220V
水箱容积
3L
高挡功率
440W
物理问题
相应答案
范例：汽车使用蓄电池时，电池发生的能量转化？
化学能转化为电能






物理问题
相应答案
范例：汽车使用蓄电池时，电池发生的能量转化？
化学能转化为电能
使用汽油驱动
化学能转化为内能，内能转化为机械能
加速迅猛而平顺减速或刹车时，能量可回收存储在电池内
机械能转化为化学能
汽车各转向灯都能独立工作
转向灯并联
