透视效果图更能真实地表现产品的式样、质地和空间效果等。让人感觉更直观明了，更利于了解产品的内部结构和色彩效果。

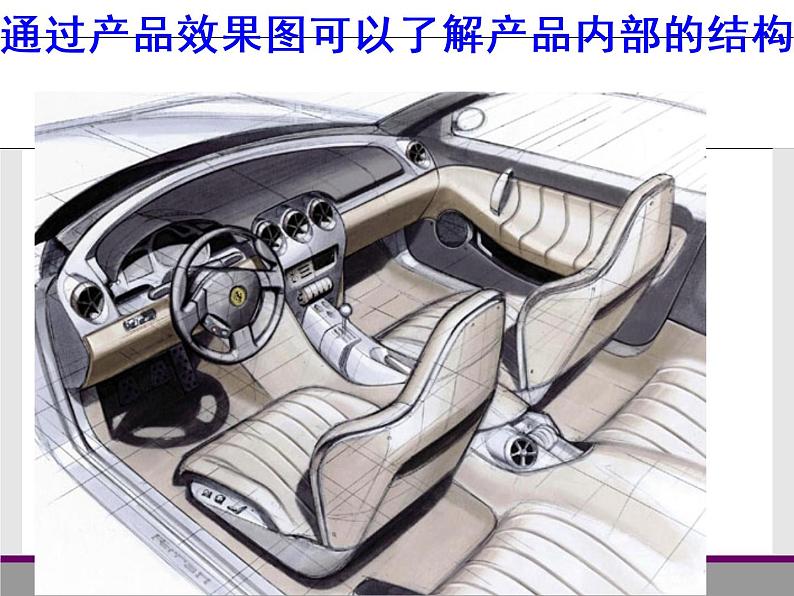

通过产品效果图可以了解产品内部的结构
画面所选择的视角能充分体现产品的空间体量关系。

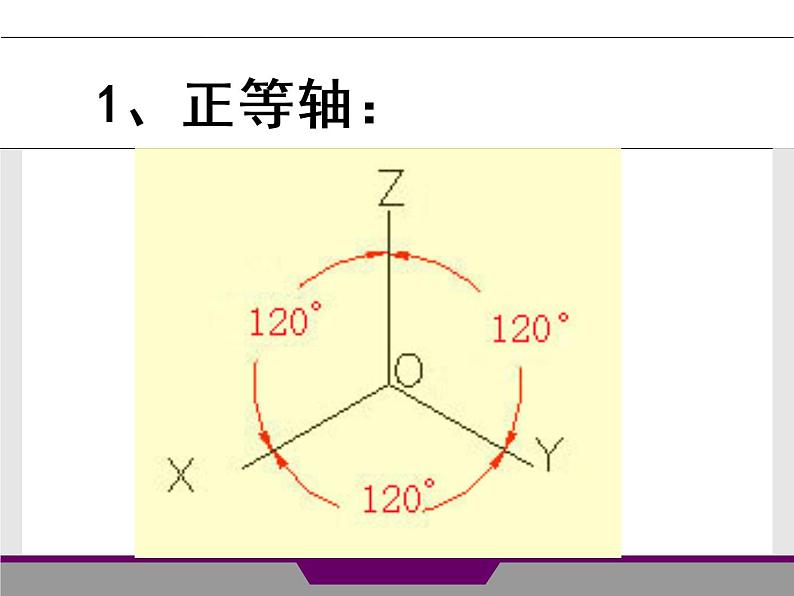

正等轴测图是一个可以表现物体三维结构特征的图形。采用这种投影图形可以表示最初的设计思想。
(

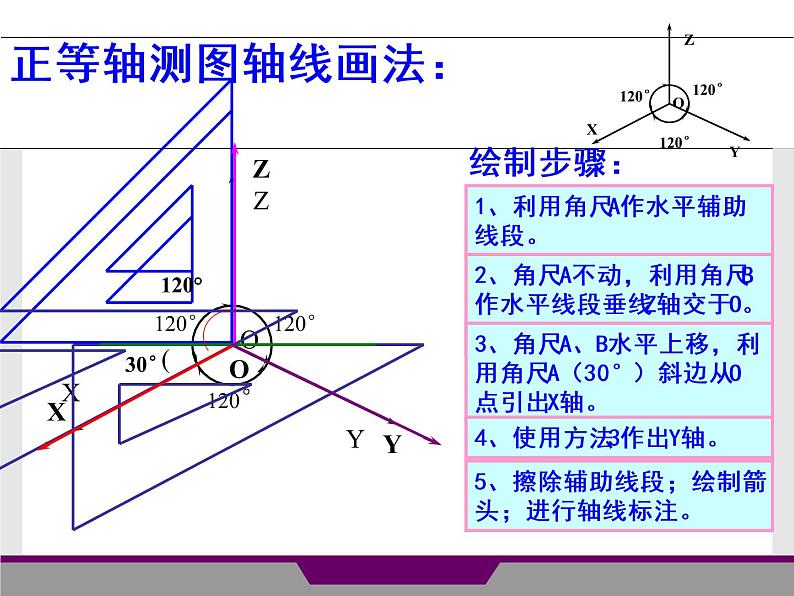

1、利用角尺A作水平辅助线段。
2、角尺A不动，利用角尺B作水平线段垂线Z轴交于O。
3、角尺A、B水平上移，利用角尺A（30°）斜边从O点引出X轴。
4、使用方法3作出Y轴。
5、擦除辅助线段；绘制箭头；进行轴线标注。
1、作正等轴测轴，根据形体尺寸在X轴上画其长；在Y轴上画其宽；在Z轴上画其高。
2、分别过X、Y轴20处点分别作Y、X轴平行线，作出立方体底面。
3、分别过立方体底面各顶点作Z轴平行线高度都为30。连接各顶点作出立方体。
4、擦除轴线及不看见轮廓线，加深立方体可见轮廓线。
坐标法（例：作20×20×30立方体）
正等轴测图绘制方法二： 叠加法
参照 P117使用切割法绘制轴测图
正等轴测图绘制方法三：切割法
作正等轴测图的最基本的方法是坐标法。 对于切割法应认清切割前的主体形状，然会确定切割位置。 叠加法首先应认清主体的基本形装，然后明确在主体上叠加了哪些基本形体，以及相互间位置关系。 组合法作图应先作叠加分析，然后再对形体进行切割分析。 对于复杂的物体，可以根据其形状特点，灵活运用叠加法、切割法、或是组合法等作图方法进行绘制。
1、P119第2题2、P119第3题
在正方体三个面分别绘制圆的正等轴测图。
