苏教版 (2019)必修《技术与设计1》任务二 应用计算机辅助设计软件绘制设计图课文内容课件ppt

这是一份苏教版 (2019)必修《技术与设计1》任务二 应用计算机辅助设计软件绘制设计图课文内容课件ppt，

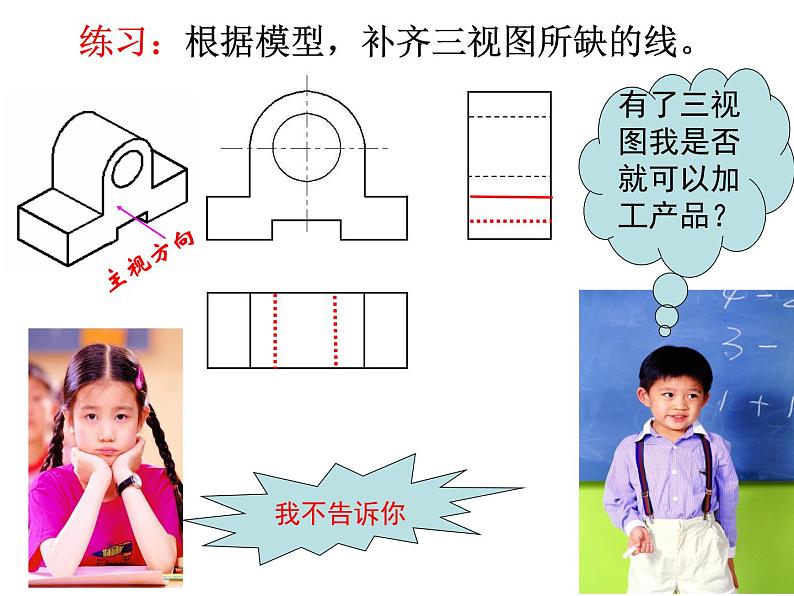

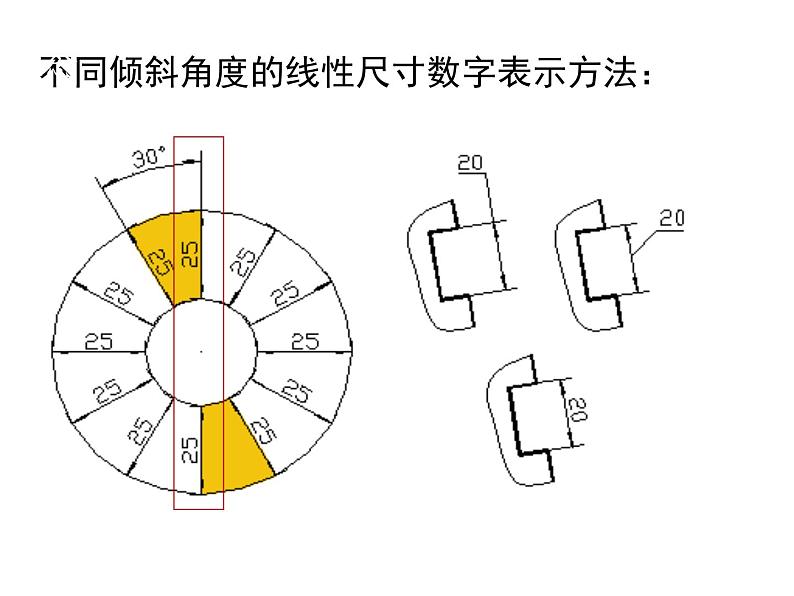

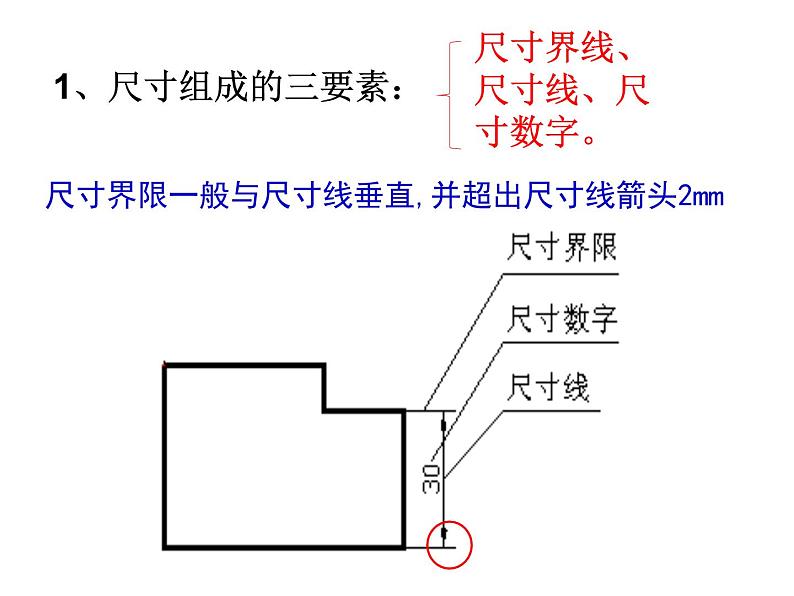

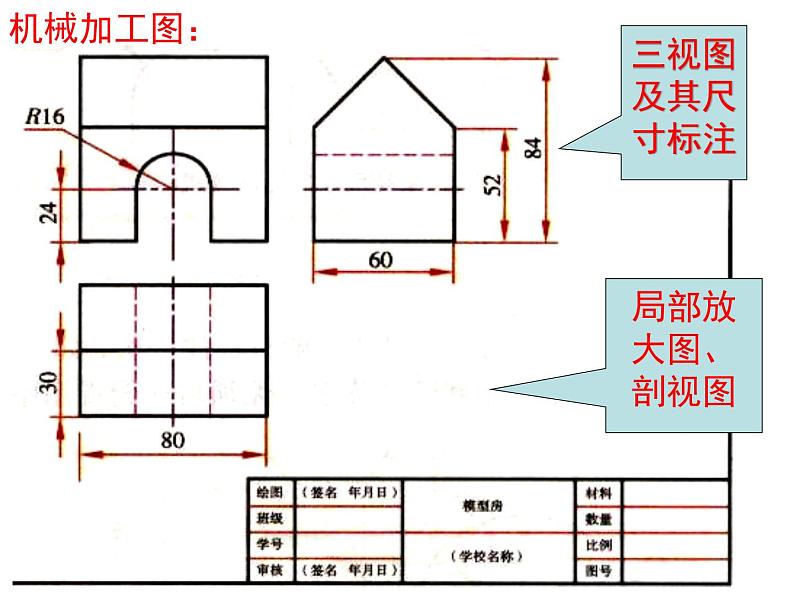

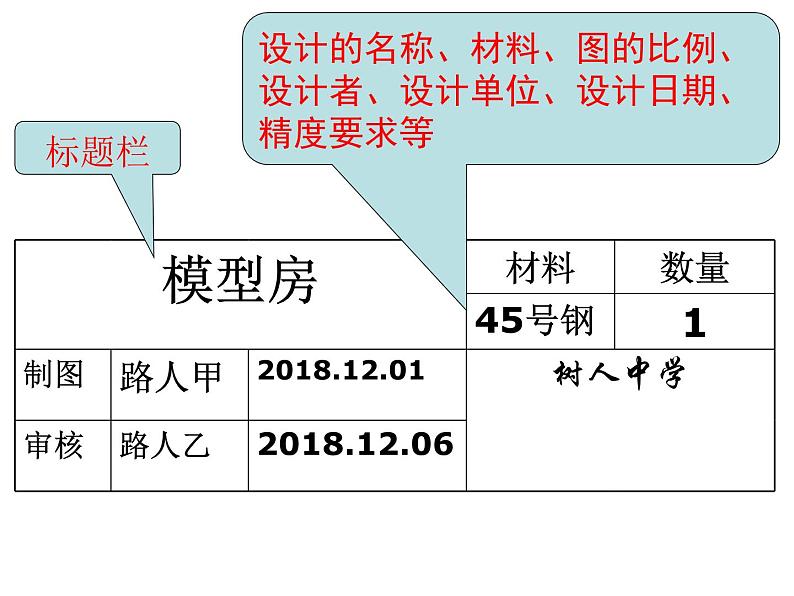

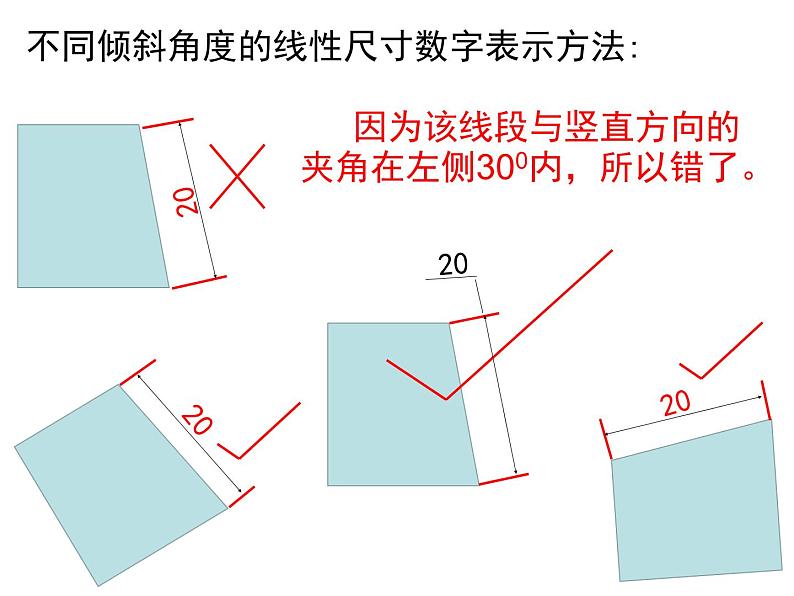

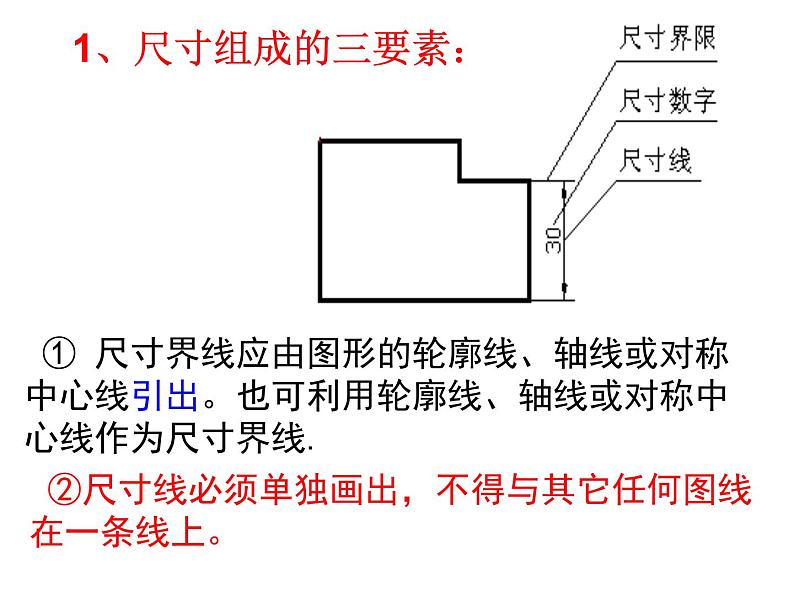

6.2 常见的技术图样 ——尺寸标注练习：根据模型，补齐三视图所缺的线。有了三视图我是否就可以加工产品？我不告诉你三视图及其尺寸标注 机械加工图：局部放大图、剖视图标题栏 设计的名称、材料、图的比例、设计者、设计单位、设计日期、精度要求等 1、尺寸组成的三要素：尺寸界线、尺寸线、尺寸数字。 尺寸界限一般与尺寸线垂直,并超出尺寸线箭头2mm1、尺寸组成的三要素： ① 尺寸界线应由图形的轮廓线、轴线或对称中心线引出。也可利用轮廓线、轴线或对称中心线作为尺寸界线. ②尺寸线必须单独画出，不得与其它任何图线在一条线上。不同倾斜角度的线性尺寸数字表示方法：概念 不同倾斜角度的线性尺寸数字表示方法: 因为该线段与竖直方向的夹角在左侧300内，所以错了。20202020 整圆或大于半圆的圆弧需要标直径，表示直径的符号是Φ2、圆弧尺寸标注举例：半圆或不足半圆的圆弧需标半径，半径的符号是R3、尺寸标注的基本要求：找一找正确、完整、清晰、合理请各小组讨论找出并说明错误的类型。(1)正确—尺寸注写必须符合国家标准。尺寸线必须单独画。 尺寸标注的基本要求：找一找正确、完整、清晰、合理(2)完整— 齐全,不遗漏，不重复。尺寸标注的基本要求：(3)清晰—布局整齐，清晰，便于读图。(4)合理—符合加工要求。正确、完整、清晰、合理 圆的尺寸标注需要3个： ①直径或半径-----1个； ②圆心定位尺寸-------2个Ø9 圆的尺寸标注需要3个： ①直径或半径-----1个； ②圆心定位尺寸-------2个1、某设计师设计出一图纸后，并标注其比例是10:1，某边长的实际长度是200cm，我们在图形中标注此边长时，应标注（    ） A.20cm        B.2000     C.2000cm       D.200B练一练2、如图所示的尺寸标注中，错误的是（ ） A.35的标注 B.2×Φ25的标注 C.R15的标注 D.70的标注 A3、如图所示的尺寸标注中，错误的标注是(　　) A．R2的标注 B．35的标注 C．Φ9的标注 D．28的标注CD4、如图所示的尺寸标注中错误的是（ ） A.10的标注 B.20的标注 C.R16的标注 D.R15的标注5．技术图样中，尺寸标注错误的是(　　) A．Φ54 B．45 C．38 D．7 C6、如图所示的尺寸标注中，错误的是( ) A、35的标注 B、40的标注 C、65的标注 D、φ60的标注B7、如图是某同学绘制的零件加工图纸，图中尺寸标注错误的地方有(　　) A．4处 B．3处 C．2处 D．1处B课堂小结1）尺寸组成的三要素： 2)尺寸标注的要求：正确、完整、清晰、合理尺寸界线、尺寸线、尺寸数字。谢 谢！
