山东省淄博市张店区2021-2022学年 九年级上学期期末复习物理测评卷（word版 含答案）

这是一份山东省淄博市张店区2021-2022学年 九年级上学期期末复习物理测评卷（word版 含答案），共15页。试卷主要包含了选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
一、选择题（本题共10小题，每小题3分，共30分）
1.下列物品中，通常情况下属于导体的是( )
A.玻璃杯B.铅笔芯C.陶瓷碗D.食盐晶体
2.如图所示的电路中，闭合开关S，电压表的示数为1.5 V，电阻，下列说法正确的是( )
A.电阻两端的电压为1.5 V B.电压表的示数为2.5 V
C.电阻两端的电压为3 V D.电源电压为4.5 V
3.对家庭电路的安装过程，下列要求正确的是( )
A.按照进户线→电能表→总开关→熔断器→用电器的顺序安装
B.控制各灯具的开关都应装在零线上
C.所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D.三孔插座有时不需要接地

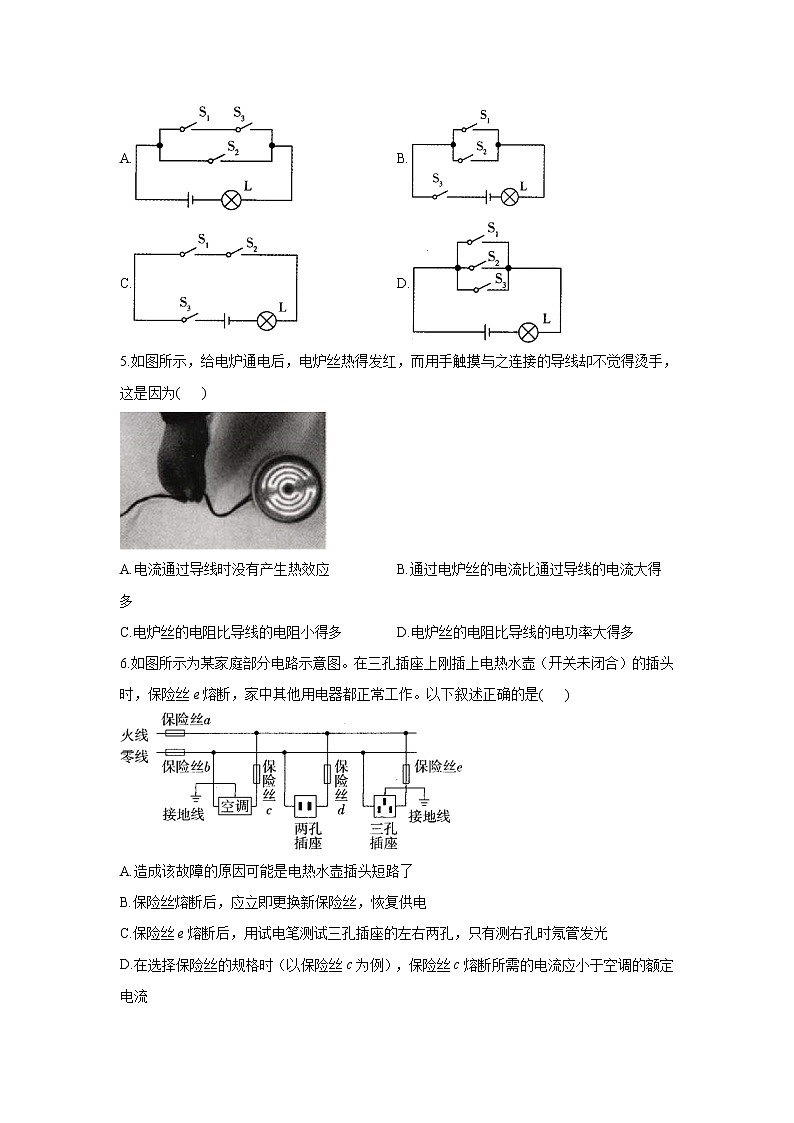

4.如图所示，常用智能手机是通过指纹开关或密码开关来解锁的，若其中任一方式解锁失败后，锁定开关均会断开而暂停手机解锁功能，将在一段时间后自动闭合而恢复解锁功能，若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是( )
A.B.
C.D.
5.如图所示，给电炉通电后，电炉丝热得发红，而用手触摸与之连接的导线却不觉得烫手，这是因为( )
A.电流通过导线时没有产生热效应B.通过电炉丝的电流比通过导线的电流大得多
C.电炉丝的电阻比导线的电阻小得多D.电炉丝的电阻比导线的电功率大得多
6.如图所示为某家庭部分电路示意图。在三孔插座上刚插上电热水壶（开关未闭合）的插头时，保险丝e熔断，家中其他用电器都正常工作。以下叙述正确的是( )
A.造成该故障的原因可能是电热水壶插头短路了
B.保险丝熔断后，应立即更换新保险丝，恢复供电
C.保险丝e熔断后，用试电笔测试三孔插座的左右两孔，只有测右孔时氖管发光
D.在选择保险丝的规格时（以保险丝c为例），保险丝c熔断所需的电流应小于空调的额定电流
7.图甲是发电机原理的示意图，图乙中的“○”表示导线，当它在磁场中分别转动到1~4位置时，运动方向已用箭头标出，则下列说法正确的是( )
A.在位置1时，电路中不会产生感应电流B.图甲的电路中没有电源
C.在位置3时，电路中不会产生感应电流D.发电机产生的电流方向不变
8.下列说法错误的是( )
A.手机5G通信技术是利用电磁波传递信息的
B.光纤通信是光在光导纤维中多次反射传递信息
C.“北斗三号”导航系统最后一颗组网卫星是一颗地球同步通信卫星，以地球为参照物，它是运动的
D.新能源光伏发电技术是利用太阳能电池把太阳能转化为电能
9.能源科技的发展促进了人类文明的进步，下列有关能源的说法正确的是( )
A.核电站中的反应堆是利用核裂变发电的
B.太阳能、风能、天然气都是可再生能源
C.电能是广泛使用的一次能源
D.因为能量转化遵从能量守恒定律，所以能源是取之不尽、用之不竭的
10.甲、乙两只普通照明灯泡的铭牌如图所示，不考虑两灯丝电阻随温度的变化，则下列说法中正确的是( )
A.两灯均正常发光时，甲灯消耗的电能更少
B.两灯串联接在220 V电源上，乙灯较亮
C.乙灯的实际功率一定是60 W
D.将甲灯接入110 V电路中，它的实际功率为10 W
二、填空题（本题共5小题，每小题4分，共20分）
11.如图，悬挂在一起的两个气球，用毛织品摩擦过后彼此排斥分开，这主要是因为两个气球因摩擦过后带________（选填“同种”或“异种”）电荷而互相排斥；电风扇工作一段时间后，风扇叶片粘有不少灰尘，这是由于带电体具有________（选填“吸引”或“排斥”）轻小物体的性质。
12.如图所示情境粗略却形象地反映了电流、电压、电阻的关系，图中小人________（选填“甲”“乙”或“丙”）可模拟为电流。
13.如图所示，将甲、乙两个微型电动机的转轴对接并固定在一起，闭合开关后两电动机一起转动，小灯泡发光。此处产生电磁感应现象的是______（甲/乙）电动机。该过程中能量转化是将电能→______能→电能，最终转化为内能和光能。
14.我国未来的航母将采用自行研制的电磁弹射器，电磁弹射器的弹射车与飞机前轮连接，夹板轨道下铺设了一层太阳能电池板且预留有金属线圈，太阳能电池板可以把光能转化成电能，线圈周围就会产生______，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞，此时电能转化为机械能，电磁弹射器工作原理与图中哪种设备或用电器的工作原理一致______。
15.如图所示，电源电压15 V保持不变，滑动变阻器的滑片P在最右端。闭合开关，断开开关，滑片P移至中点附近时，电流表的示数是0.5 A；保持滑片P不动，闭合开关，断开开关时，电流表的示数是0.2 A，则电阻的阻值是________Ω。
三、作图题（本题共1小题，共6分）
16.电脑正常工作时需要用风扇给中央处理器（CPU）散热。为保护CPU，要求CPU启动前，带动风扇的电动机要先启动；CPU断电后，风扇仍继续工作进行散热；断开后，CPU与风扇同时停止工作。请在图中虚线框内根据要求完成电路设计。
四、实验题（本题共2小题，每小题8分，共16分）
17.在“探究串联电路的电压规律”实验中，小明同学设计了如图所示的电路。
（1）在连接电路时，开关应处于__________（选填“闭合”或“断开”）状态。
（2）根据电路图连接好电路，闭合开关后，小明发现两只灯泡都不亮，且电压表示数为0，若只有或中的一处发生故障，则故障是__________（选填“断路”“短路”“断路”或“短路”）。
（3）为了使探究得出的结论具有普遍意义，应该选择规格__________（选填“相同”或“不同”）的小灯泡，实验时还要对各部分电压及总电压进行多次测量，其目的是__________。
（4）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该__________。
（5）测出两端的电压后，小明断开开关，准备拆下电压表，改接在之间测两端的电压。小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确？
答：__________，理由是__________。
18.小丽用如图的实验装置“探究导体在磁场中运动时产生感应电流的条件”，闭合开关后，导体棒、灵敏电流计、开关、导线组成闭合电路。实验观察到的现象如表。
（1）通过观察______来判断电路中是否产生感应电流。
（2）该同学进行以下尝试，能使电流计指针偏转的是______（填字母标号）。
A.导体棒在磁场中静止，换用磁性更强的蹄形磁体
B.导体棒在磁场中静止，但不用单根导体棒，而用匝数很多的线圈
C.蹄形磁体静止，导体棒从图中所示位置水平向左或水平向右运动
D.蹄形磁体静止，导体棒从图中所示位置竖直向上或竖直向下运动
E.蹄形磁体静止，导体棒从图中所示位置斜向上或斜向下运动
（3）比较第4次和第______次实验可知，导体棒运动方向相同时，感应电流的方向与磁场的方向有关。
（4）比较第7次和第8次实验可知，__________________。
（5）如图所示的实验装置，将电流计换成______，还可以探究电动机的工作原理。
五、计算题（本题共2小题，共28分）
19.（14分）某电饭锅的简化电路如图甲所示，和均为定值电热丝，是自动控制开关。煮饭时，把电饭锅接入220 V电路中，在电饭锅工作的30 min内，电路中总电流随时间变化的图象如图乙所示。求：
（1）电饭锅工作时的最大功率和最小功率；
（2）电热丝的阻值；
（3）若电压降低，断开，这时电路中的电流始终为1 A，10 min内电饭锅产生的热量。
20.（14分）如图所示是好学的小华同学买到的3个外观完全相同的小灯泡和1个可调电压的电源。小灯泡标有“6 V 6 W”的字样，小灯泡都标有“6 V 12 W”的字样。
（1）将和串联接在可调电源上，调节电源电压使两端的电压为6 V，求电路总功率。
（2）将和并联接在可调电源上，调节电源电压为6 V，求电路总功率。
（3）将单独接在可调电源上，调节电源电压为18 V，求此时的实际功率。（假设小灯泡的电阻不变）
答案以及解析
1.答案：B
解析：玻璃杯的材料是玻璃，通常情况下属于绝缘体；铅笔芯的材料是石墨，属于导体；陶瓷碗的材料是陶瓷，属于绝缘体；食盐的水溶液属于导体，食盐晶体属于绝缘体。
2.答案：D
解析：由题图可知，电阻与串联，闭合开关S，电压表测量电阻两端的电压，故电阻两端的电压为1.5 V，由串联电路分压规律可知，串联电路中电阻两端的电压与电阻成正比，故电阻两端的电压为3 V，所以电压表的示数为4.5 V，电压表测量的是电源电压，所以电源电压为4.5 V。
3.答案：A
解析：根据家庭电路的组成可知，家庭电路的连接要按照进户线→电能表→总开关→熔断器→用电器的顺序安装；为了安全，控制用电器的开关都应连接在火线和用电器之间；插座也是连接用电器的，因家庭电路中各用电器间互不干扰，所以家用电器和各插座之间应该是并联，用电器和它的开关应该是串联；三孔插座的接法：左零右火，中间接地，三孔插座的接地线要保证良好接地，以防家用电器的金属外壳带电，造成触电事故。
4.答案：B
解析：由题意可知，指纹开关或密码开关均可以解锁，锁定开关断开时暂停手机解锁功能，则指纹开关和密码开关可以独立工作、互不影响，即、为并联，且锁定开关位于干路，然后与灯泡、电源组成电路，结合选项电路图可知，选项B符合题意。
5.答案：D
解析：由于导线有电阻，电流通过导线时，导线会发热，产生热效应，故A错误；电炉在使用时，电炉丝和导线串联，通过它们的电流相等，通电时间t相同，因为电炉丝热得发红，而与电炉丝相连的导线却不怎么发热，则，根据可知，，根据可知，导线的电功率比电炉丝的电功率小，故B、C错误，D正确.
6.答案：A
解析：在三孔插座上刚插上电热水壶（开关未闭合）的插头时，保险丝e熔断，说明电路出现了短路现象，即插头短路，故A正确；保险丝熔断后，需要检査电路故障，排除故障后再重新更换保险丝，故B错误；保险丝e熔断后，由于保险丝控制的是火线，三孔插座右孔与火线之间是断开的，故用试电笔测试三孔插座的左右两孔，测右孔时氖管不发光，故C错误；为了能使空调正常工作，保险丝的熔断电流应该大于空调的额定电流，故D错误。
7.答案：A
解析：小圆圈“○”表示垂直于纸面、绕垂直于纸面的轴转动的一根导线，它是闭合电路的一部分；由图知磁感线方向水平向右，而导线在位置1时的运动方向与磁感线方向平行，不切割磁感线，不能产生感应电流；导线在位置2、3、4时都切割磁感线，能产生感应电流，故A正确，C错误；发电机的原理是电磁感应现象，将机械能转化为电能，则该装置相当于电源，为小灯泡提供电能，故B错误；由于导线在不同位置时切割磁感线的方向不同，所以产生感应电流的方向是变化的，故D错误。
8.答案：C
解析：手机5G通信技术是利用电磁波传递信息的，故A正确；激光从光导纤维的一端射入后，在光导纤维内壁上发生多次反射，并从另一端射出，这样就把它携带的信息传到远方，故B正确；地球同步卫星绕地球运动的过程中，以地球为参照物，卫星与地球的位置没有变化，是静止的，故C错误；光伏发电系统发电时将太阳能转化为电能，故D正确。
9.答案：A
解析：核电站中的反应堆是利用核裂变发电的，故A正确。太阳能、风能、天然气中，太阳能和风能是可再生能源，天然气是不可再生能源，故B错误。通过一次能源的消耗才能得到的能源叫二次能源，电能是二次能源，故C错误。虽然能量转化遵从能量守恒定律，但我们所能利用的能源是有限的，所以需要节约能源，故D错误。
10.答案：D
解析：由可知，灯泡正常发光时消耗的电能，除了与灯泡的额定功率P有关外，还与灯泡的发光时间t有关，因不知灯泡发光的时间，所以无法判断灯泡消耗的电能多少。两灯的额定电压相等，乙灯的额定功率较大，由的变形式可知，乙灯泡的电阻较小，灯泡亮度决定于其实际功率，两灯泡串联时，通过的电流相同，由知，甲灯实际功率较大，所以甲灯较亮。已知乙灯的额定电压为220 V，所以只有在电压为220 V时乙灯的实际功率才是60 W。由的变形式可得，甲灯泡的电阻，将甲灯接入110 V电路中时，其实际功率：。
11.答案：同种；吸引
解析：被毛织品摩擦过后的两个气球带有电荷，两气球彼此排斥分开，说明两个气球带上了同种电荷；电风扇工作时，扇叶和空气摩擦，使扇叶带上电荷，扇叶带电后吸引轻小的灰尘，这是由于带电体具有吸引轻小物体的性质。
12.答案：丙
解析：由题图可知，乙阻碍电荷移动，所以乙表示电阻，甲推动丙运动，所以甲表示电压，丙在甲的推动下通过导体，所以丙表示电流。
13.答案：甲；机械
解析：闭合开关，电源与乙电动机接通，电流通过乙电动机，乙电动机转动，将电能转化为机械能，其原理是通电导体在磁场中受力而运动；乙电动机带动甲电动机一起转动，甲电动机内部的线圈在磁场中切割磁感线，产生感应电流，小灯泡发光，此时甲电动机相当于发电机，将机械能转化为电能，其工作原理是电磁感应现象。整个过程中能量转化是将电能→机械能→电能，最终转化为小灯泡的内能和光能。
14.答案：磁场；C
解析：太阳能电池板可以把光能转化成电能，线圈通电后，线圈周围就会产生磁场。由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动；电铃是利用电流的磁效应来工作的，故A不符合题意；手摇发电机的工作原理是电磁感应现象，故B不符合题意；电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故C符合题意；电磁起重机是利用电流的磁效应来工作的，故D不符合题意。
15.答案：45
解析：闭合开关，断开开关，滑片P移至中点附近时，与串联，电流表测电路中的电流，此时电流表的示数是0.5 A，由欧姆定律可得电路的总电阻；保持滑片P不动，闭合开关，断开开关时，串联，电流表测电路中的电流，此时电流表的示数是0.2 A，由欧姆定律可得此时电路的总电阻，根据串联电路电阻的规律可得电阻的阻值。
16.答案：如图所示
解析：根据题意可知，电动机和CPU能独立工作，所以该电路为并联电路；CPU启动前，带动风扇的电动机要先启动，所以当开关闭合时，电动机先工作，CPU不工作；CPU在支路开关闭合后工作，这表明一个开关在干路中，另一个开关在支路中控制CPU。
17.答案：（1）断开
（2）断路
（3）不同；多次测量寻找普遍规律，避免偶然性
（4）断开开关，将电压表改接0~3 V的量程
（5）不正确；电压表的正、负接线柱接反了
解析：（1）在连接电路时，为了保护电路，开关应处于断开状态。
（2）闭合开关后，发现电压表示数为零，可能是电压表的正、负接线柱没有与电源的正、负极相连，或电压表短路，若故障出现在灯泡处，则可能是断路或发生短路；由于两只灯泡都不亮，所以应该是断路。
（3）为了使探究得出的结论具有普遍意义，应该选择不同规格的小灯泡，实验时还要对各部分电压及总电压进行多次测量，其目的是避免数据的偶然性，寻找普遍规律。
（4）小明根据图甲连接好电路，闭合开关，电压表示数为2 V，所用的电压表量程太大，所以为了使实验结果更准确，应换用0~3 V的量程。
（5）在测两端的电压时，电压表所接的B接点不动，只断开A点，并改接到C点上，这样电压表正、负接线柱接反，所以不能测出两端的电压。
18.答案：（1）灵敏电流计指针是否偏转
（2）CE
（3）8
（4）感应电流的方向和导体棒运动的方向有关
（5）电源
解析：（1）在该实验中，通过观察灵敏电流计的指针是否偏转来判断电路中是否有电流。
（2）由表格中数据知，产生感应电流的条件是：闭合电路的部分导体，在磁场中做切割磁感线运动。导体棒在磁场中静止，换用磁性更强的蹄形磁体，没有做切割磁感线运动，不会产生感应电流，电流计指针不会偏转；导体棒在磁场中静止，但不用单根导体棒，而用匝数很多的线圈，没有做切割磁感线运动，不会产生感应电流，电流计指针不会偏转；蹄形磁体静止，导体棒从图中所示位置水平向左或水平向右运动，做切割磁感线运动，会产生感应电流，电流计指针会偏转；蹄形磁体静止，导体棒从图中所示位置竖直向上或竖直向下运动，没有做切割磁感线运动，不会产生感应电流，电流计指针不会偏转；蹄形磁体静止，导体棒从图中所示位置斜向上或斜向下运动，做切割磁感线运动，会产生感应电流，电流计指针会偏转。
（3）由表格中数据知，第4次和第8次的导体棒运动方向相同，磁场方向不同，电流计指针的偏转方向也不同，说明感应电流的方向与磁场的方向有关。
（4）比较第7次和第8次实验可知，磁场方向相同，导体棒的运动方向不同，电流计指针的偏转方向不同，说明感应电流的方向与导体棒运动的方向有关。
（5）当电流计换成电源时，导体棒就成了通电导体，在磁场中会受到力的作用，可以探究电动机的工作原理。
19.答案：（1）660 W；440 W
（2）220 Ω
（3）
解析：（1）由电路图可知，当S和都闭合时，电阻与并联，电路中的总电流最大，由图乙可知，电路中的最大电流，则电饭锅的最大功率，当开关S闭合、断开时，电路为的简单电路，电路中的电流最小，由图乙可知，电路中的最小电流，则电饭锅的最小功率；
（2）因并联电路中各支路独立工作、互不影响，所以，电阻与并联时，通过的电流为2 A，因并联电路中干路电流等于各支路电流之和，所以，通过电热丝的电流，由可得，电热丝的阻值；
（3）当开关S闭合、断开时，电路为的简单电路，由欧姆定律可得，的阻值，电路中的电流始终为1 A时，10 min内电饭锅产生的热量：。
20.答案：（1）24 W
（2）18 W
（3）0
解析：（1）、两灯串联，调节电源电压使两端的电压为6 V，灯泡正常发光，灯泡也正常发光，实际功率等于额定功率，都为12 W，电路总功率；
（2）将和并联接在可调电源上，调节电源电压为6 V，小灯泡都能正常发光，实际功率等于额定功率，分别为6 W和12 W，电路总功率；
（3）将单独接在可调电源上，调节电源电压为18 V，实际电压远大于小灯泡的额定电压，小灯泡会被烧坏，此时的实际功率为0。
实验序号
磁场方向
导体棒运动方向
灵敏电流计指针偏转情况
1
向下
向上
不偏转
2
向下
不偏转
3
向左
向右偏
4
向右
向左偏
5
向上
向上
不偏转
6
向下
不偏转
7
向左
向左偏
8
向右
向右偏
