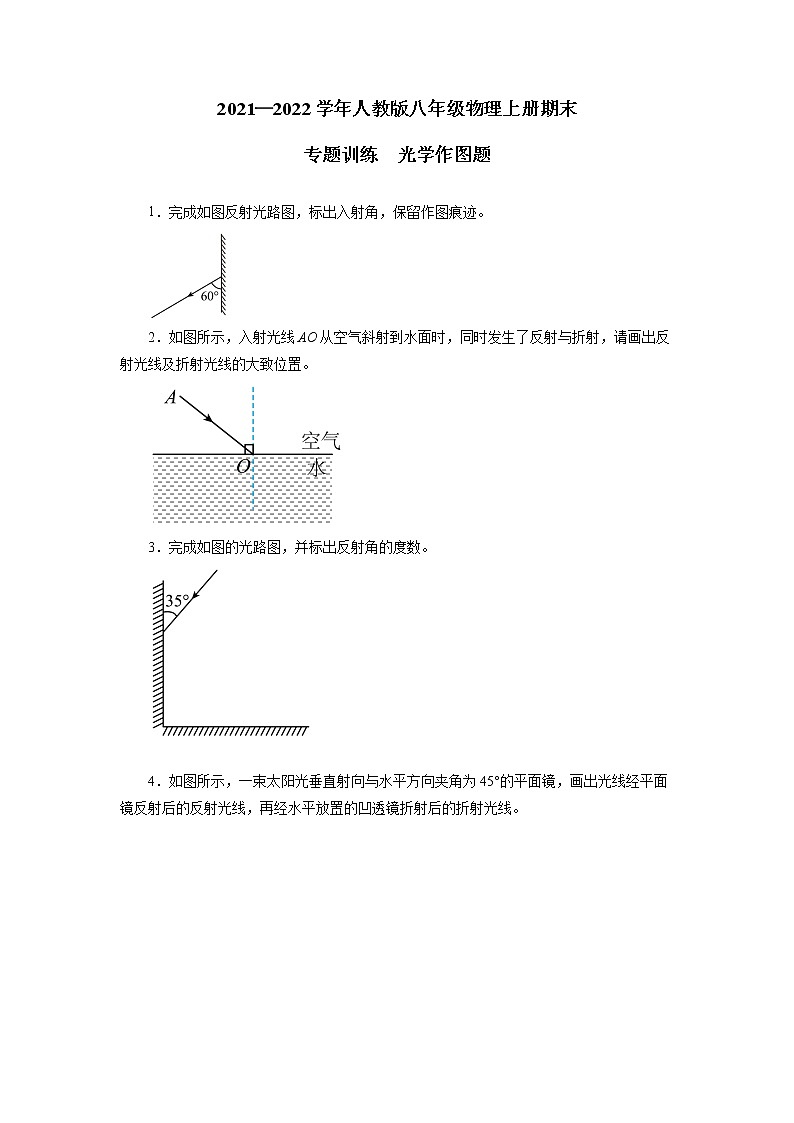

2021—2022学年人教版八年级物理上册期末专题训练  光学作图题 1．完成如图反射光路图，标出入射角，保留作图痕迹。2．如图所示，入射光线AO从空气斜射到水面时，同时发生了反射与折射，请画出反射光线及折射光线的大致位置。3．完成如图的光路图，并标出反射角的度数。

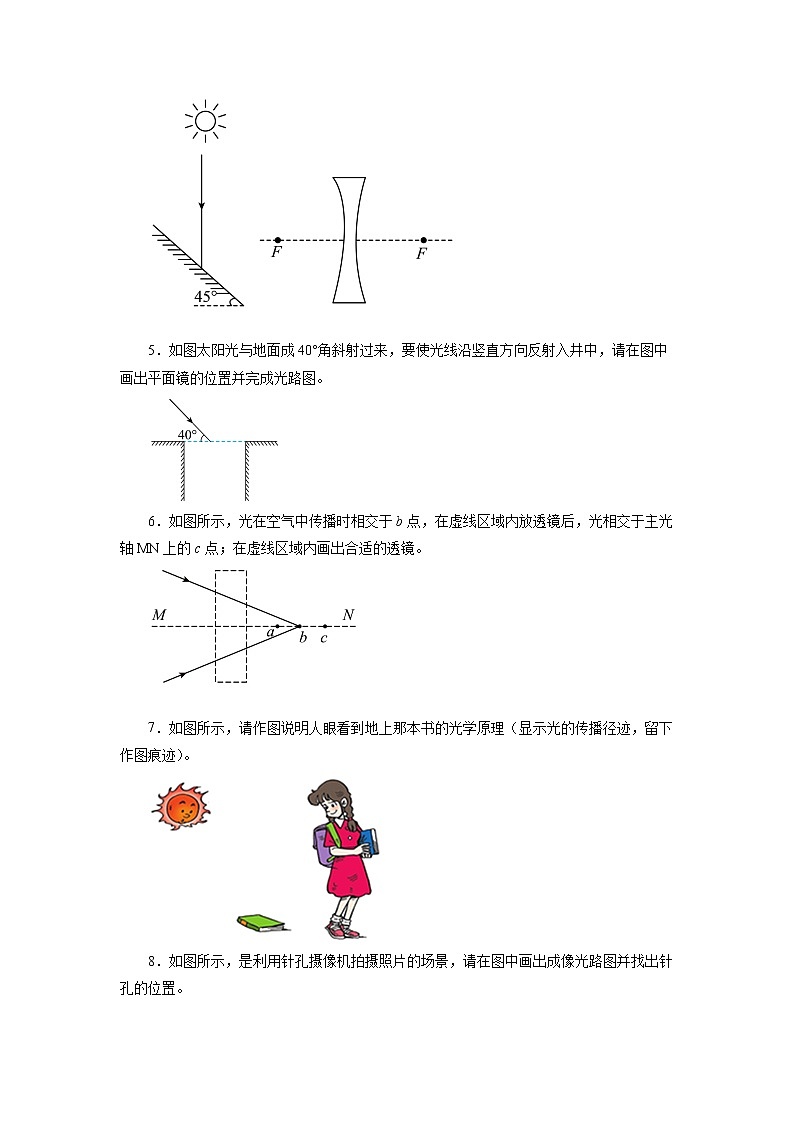

 4．如图所示，一束太阳光垂直射向与水平方向夹角为45°的平面镜，画出光线经平面镜反射后的反射光线，再经水平放置的凹透镜折射后的折射光线。
 5．如图太阳光与地面成40°角斜射过来，要使光线沿竖直方向反射入井中，请在图中画出平面镜的位置并完成光路图。6．如图所示，光在空气中传播时相交于b点，在虚线区域内放透镜后，光相交于主光轴MN上的c点；在虚线区域内画出合适的透镜。
 7．如图所示，请作图说明人眼看到地上那本书的光学原理（显示光的传播径迹，留下作图痕迹）。8．如图所示，是利用针孔摄像机拍摄照片的场景，请在图中画出成像光路图并找出针孔的位置。

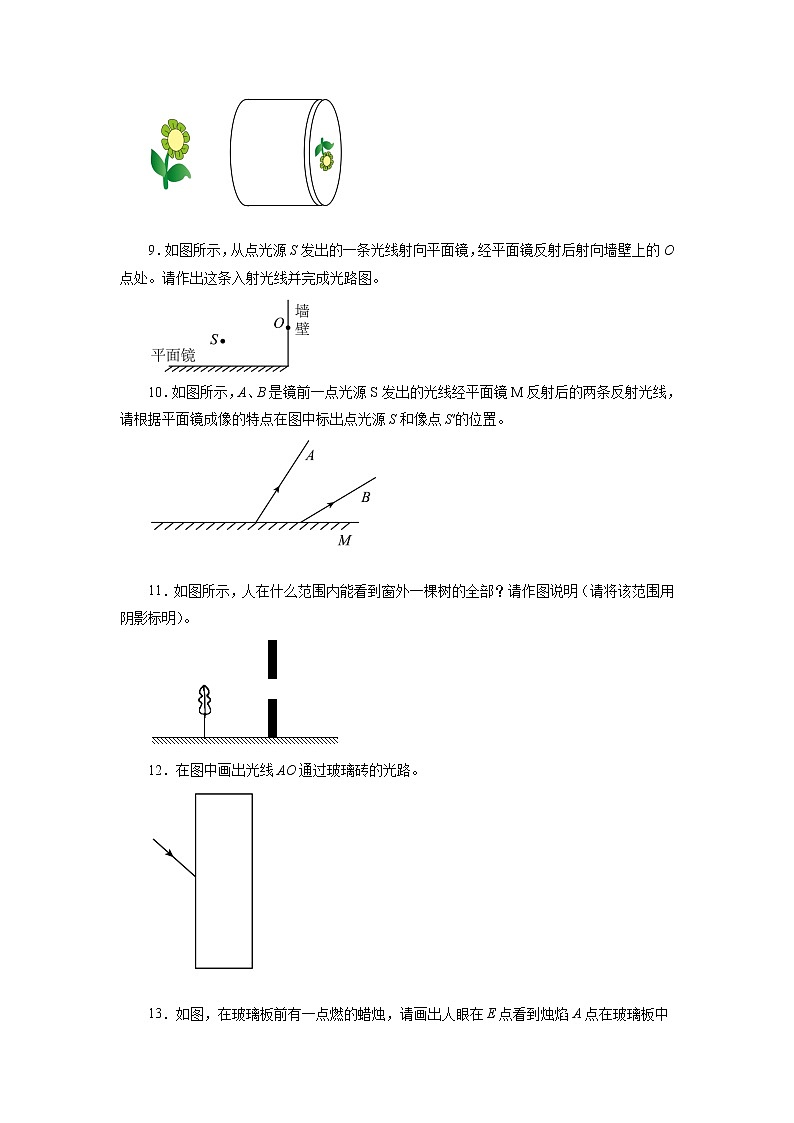

 9．如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。请作出这条入射光线并完成光路图。10．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请根据平面镜成像的特点在图中标出点光源S和像点S′的位置。
 11．如图所示，人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。12．在图中画出光线AO通过玻璃砖的光路。
 13．如图，在玻璃板前有一点燃的蜡烛，请画出人眼在E点看到烛焰A点在玻璃板中所成的像A'的光路图。
 14．如图所示，小明通过一平面镜看到了桌子下面的小球，图中未标出光的传播方向，请标出入射光线和发射光线，并根据光的反射定律画出平面镜。（保留作图痕迹）
 15．小明在河边看对岸的一棵树AB在水中的像，当离开河岸后退超过5m就不能看到整个树的像。已知人高EF＝1.8m，河两岸都高出水面0.9m，河宽47.5m，如图所示，求树高是多少？16．如图甲所示，在一个空罐的底部中央打一个小孔，再用一片半透明的塑料膜蒙在空罐的口上。将小孔对着烛焰，我们可以看到烛焰在薄膜上呈现的像。请在图乙中画出烛焰AB在半透明塑料膜上的像A'B'，并保留作图痕迹。
 17．如图，小明的眼睛在点A处，他通过平面镜看到自己脚尖B点，请完成光路图。
 18．鱼在水下A点看岸上的物体蜻蜓，图中B、C两点，有一点是蜻蜓，有一点是蜻蜓的像点，请根据成象原理，完成光路图。
 19．如图所示，游客通过海底观光隧道观看海底的海洋世界。A点是游客的眼睛，B、C两点分别是游客看到的鱼以及水中鱼的实际位置，请完成游客在A点看到水中鱼的光路图。
 20．小冰通过一个三棱镜观察课本封面上的“物理”字样，看到了如图甲所示的情景，看到了两个“物理”字样。一个是光沿直线传播传到眼中，另一个是通过三棱镜的折射进入小冰的眼中，折射光路已经画出了一部分，请你把光线从三棱镜到进入空气中小冰眼睛的这部分折射光路补充完整。

参考答案1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．15.3m16．17．18．19．20．
