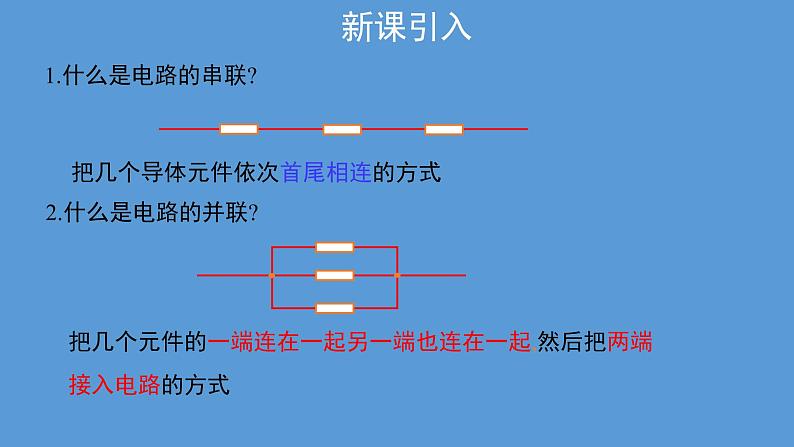

1.什么是电路的串联?
把几个导体元件依次首尾相连的方式
把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式
2.什么是电路的并联?

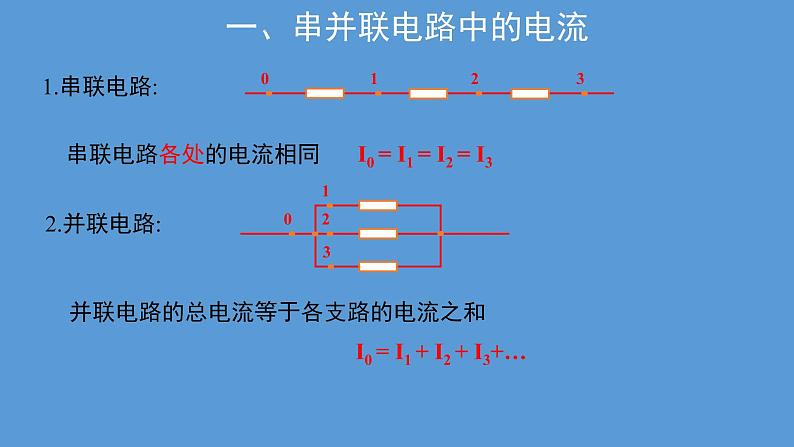

I0 = I1 = I2 = I3
串联电路各处的电流相同
并联电路的总电流等于各支路的电流之和
I0 = I1 + I2 + I3+…
一、串并联电路中的电流

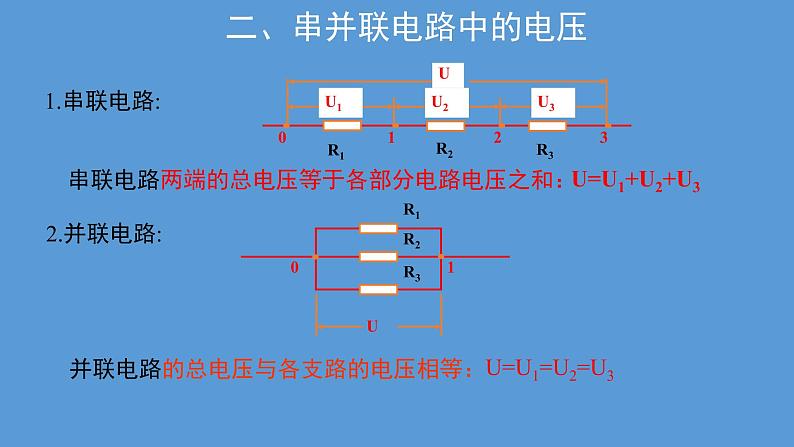

串联电路两端的总电压等于各部分电路电压之和：
并联电路的总电压与各支路的电压相等：
二、串并联电路中的电压

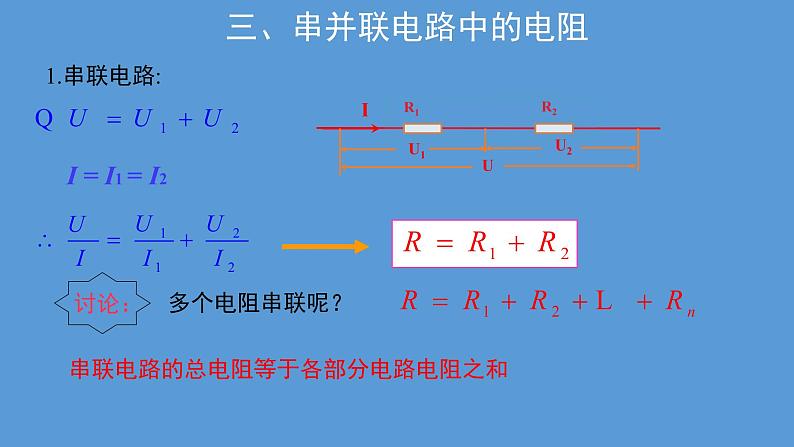

三、串并联电路中的电阻
I = I1 = I2
串联电路的总电阻等于各部分电路电阻之和

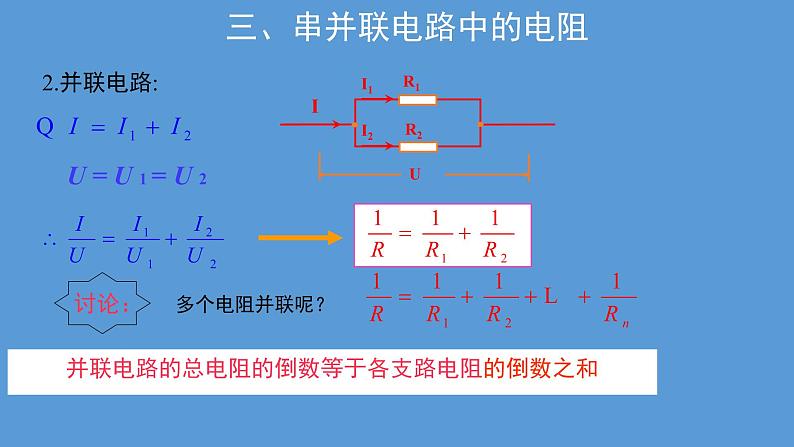

并联电路的总电阻的倒数等于各支路电阻的倒数之和
U = U 1 = U 2
②几个相同的电阻并联，总电阻为？
③若不同的电阻并联，总电阻 ？于其中最小的电阻。
④若某一支路的电阻增大，则总电阻？
⑤若并联的支路增多时，总电阻将？
① R1和R2并联后R=？
①内阻:电流计内阻Rg
②量程：满偏电流 Ig
1.表头（小量程电流表）:
四、电压表和电流表的电路结构
(1)通过表头的电流可以从刻度盘上读出
2：把小量程电流表改装成电压表
3.把小量程电流表改装成大量程电流表
例1 有一个电流表G，内阻Rg=30 Ω，满偏电流Ig=1 mA。要把它改装为量程为0～3 V的电压表，要串联多大的电阻？改装后的电压表内阻多大？
解：电流表表头所能分担的电压为
代入数据解得Ug=30 mV。于是可得需要串联的电阻为
解得R串=2.97 kΩ。
改装后的电压表的内阻为
代入数据得改装后的电压表的内阻Rgʹ=3.0 kΩ。
规律：当量程变为原来n倍时R=(n-1)Rg
例2 有一个电流表G，内阻Rg=30 Ω，满偏电流Ig=1 mA。要把它改装为量程为0～0.6 A的电流表，要并联多大的电阻？改装后的电流表内阻多大？
解：由题意需要并联的电阻为
规律：当量程变为原来n倍时
U ＝ U1＝U2＝U3
若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联电阻的阻值为
若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联的电阻的阻值为
（1）表头改装成电压表：串联大电阻
（2）表头改装成电流表：并联小电阻
