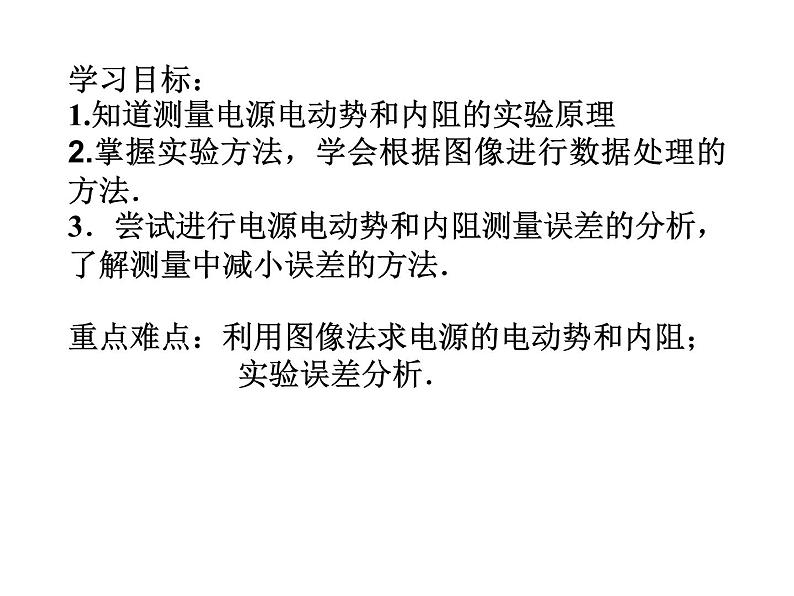

学习目标：1.知道测量电源电动势和内阻的实验原理2.掌握实验方法，学会根据图像进行数据处理的方法．3．尝试进行电源电动势和内阻测量误差的分析，了解测量中减小误差的方法．重点难点：利用图像法求电源的电动势和内阻； 实验误差分析．

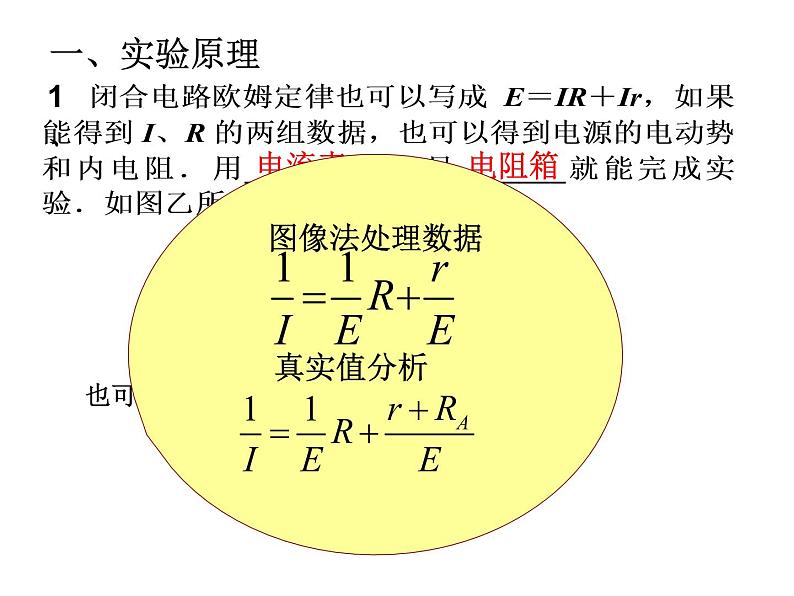

也可以用一只电流表和两只定值电阻完成实验

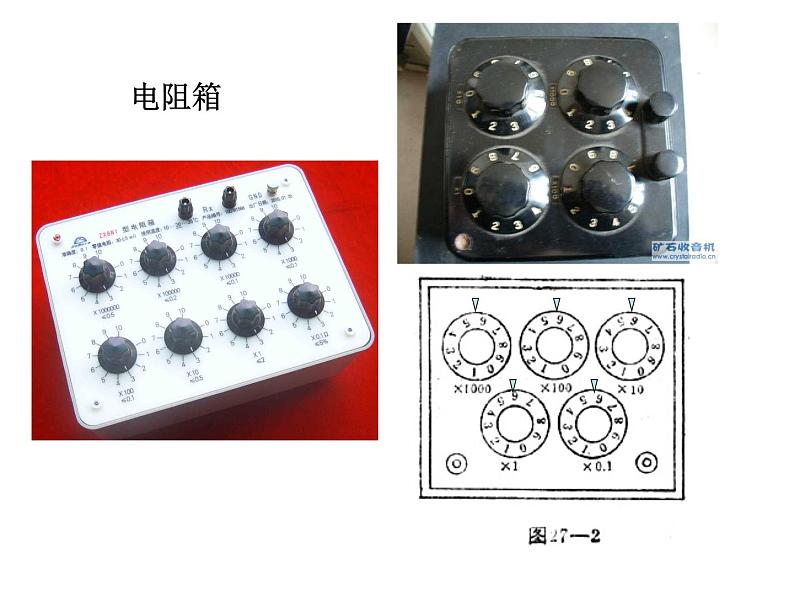

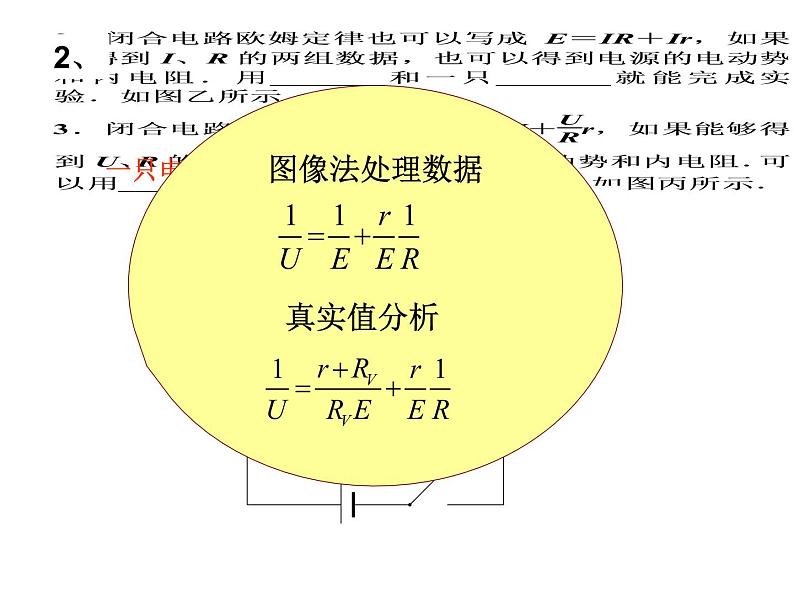

电阻箱

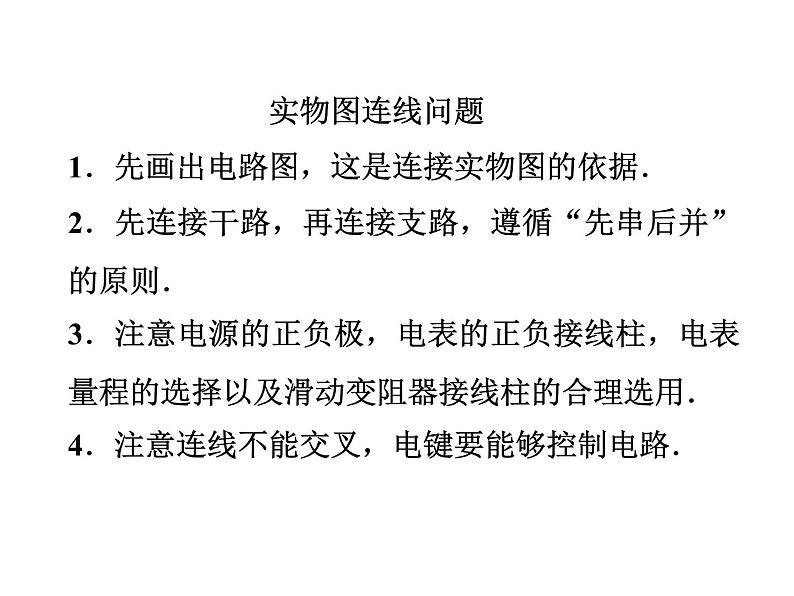

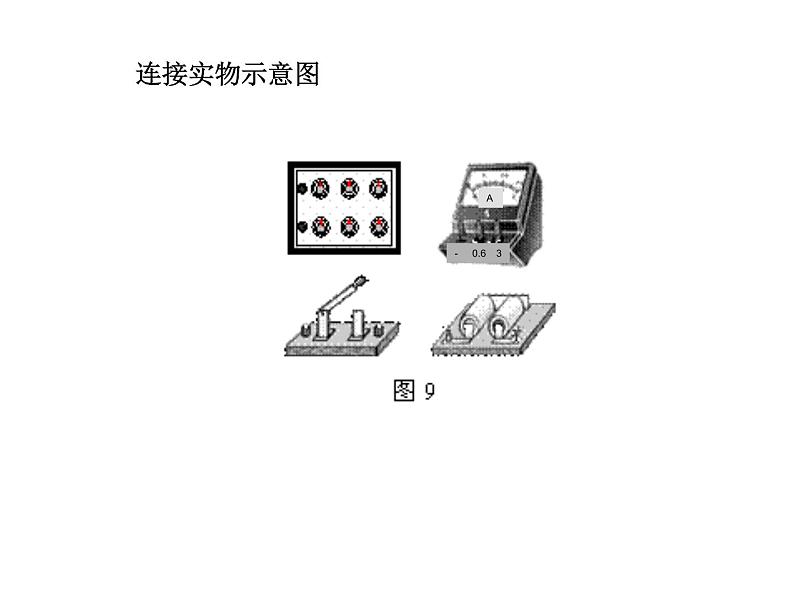

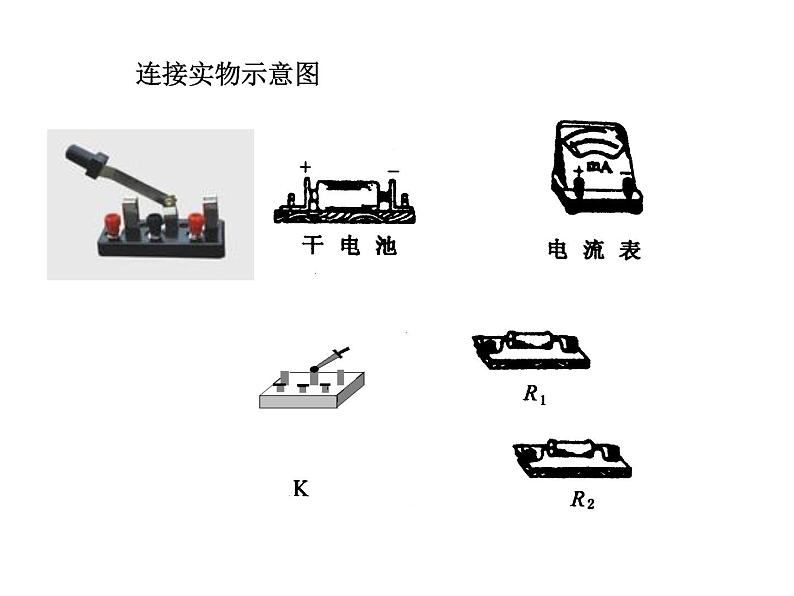

实物图连线问题1．先画出电路图，这是连接实物图的依据．2．先连接干路，再连接支路，遵循“先串后并”的原则．3．注意电源的正负极，电表的正负接线柱，电表量程的选择以及滑动变阻器接线柱的合理选用．4．注意连线不能交叉，电键要能够控制电路．
3．电动势E和内阻r及路端电压U可以写成E＝U＋Ir，如果能得到U、I两组数据，就能解得电动势和内电阻，用_______和______加上一个滑动变阻器就能测定电源的电动势和内电阻．如图2－5－1甲、乙所示．
二、实验步骤1.确定电流表、电压表的量程，并将滑动变阻器的滑片移到使接入电路的阻值为________的一端，打开开关，按实验电路图连接好电路．2．闭合开关S，接通电路，将滑动变阻器的滑动触头由一端向另一端移动，从电流表有明显读数开始，记录一组电流表、电压表读数．3．同样的方法，依次记录多组U、I值．4．断开开关S，_____电路．5．利用_______和_______求出电动势和内阻．
2．图像法：根据实验测得的几组数据在坐标系中描点，这些点大致分布在一条直线上，把明显偏离的点舍去，用直尺画一条直线，使尽可能多的点落在这条直线上，不在直线上的点大致均衡地分布在直线两侧．特别提醒： 若U轴上的数据不是从零开始的，则图线与I轴的交点就不是短路电流．
E=______________；r=______________
四、误差分析1．电流表相对于待测电阻(电源内阻)外接
误差原因：电压表分流
方法一、图像法IA=I总-IV 即 I真=IA+IV
画出真实值U-I曲线
E测
