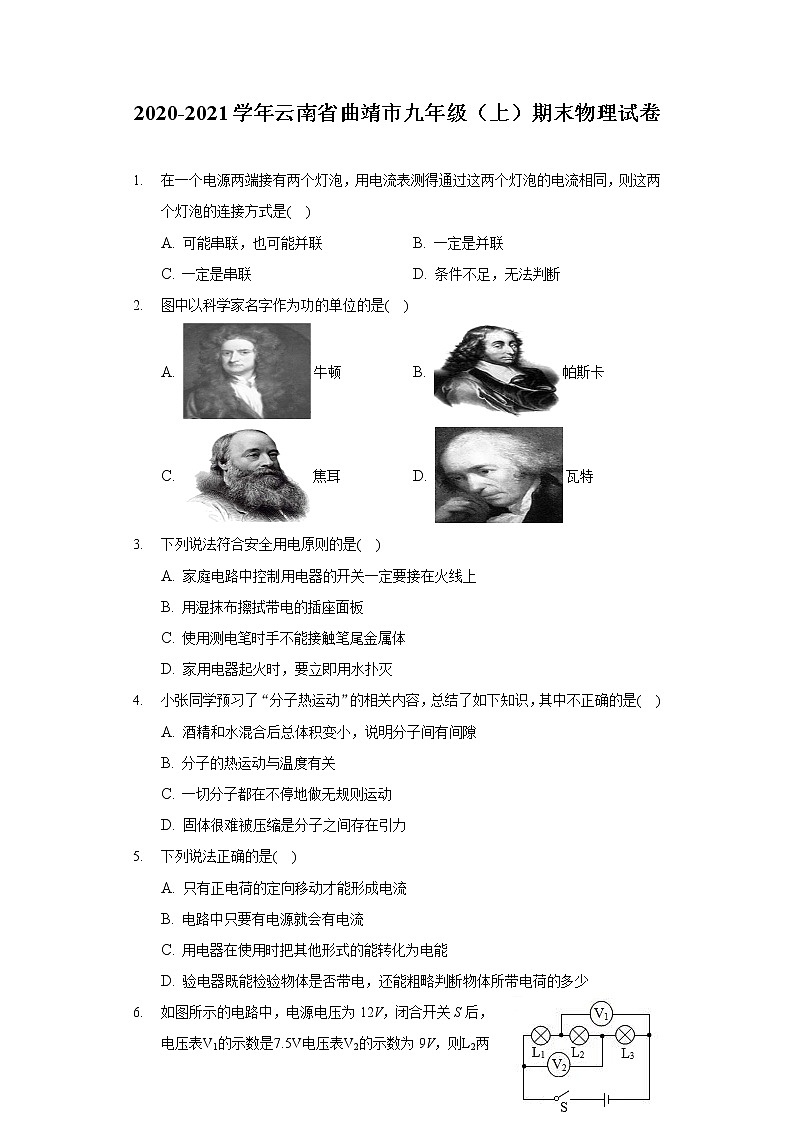

2020-2021学年云南省曲靖市九年级（上）期末物理试卷

1. 在一个电源两端接有两个灯泡，用电流表测得通过这两个灯泡的电流相同，则这两个灯泡的连接方式是( )
A. 可能串联，也可能并联 B. 一定是并联
C. 一定是串联 D. 条件不足，无法判断
2. 图中以科学家名字作为功的单位的是( )
A. 牛顿 B. 帕斯卡
C. 焦耳 D. 瓦特
3. 下列说法符合安全用电原则的是( )
A. 家庭电路中控制用电器的开关一定要接在火线上
B. 用湿抹布擦拭带电的插座面板
C. 使用测电笔时手不能接触笔尾金属体
D. 家用电器起火时，要立即用水扑灭
4. 小张同学预习了“分子热运动”的相关内容，总结了如下知识，其中不正确的是( )
A. 酒精和水混合后总体积变小，说明分子间有间隙
B. 分子的热运动与温度有关
C. 一切分子都在不停地做无规则运动
D. 固体很难被压缩是分子之间存在引力
5. 下列说法正确的是( )
A. 只有正电荷的定向移动才能形成电流
B. 电路中只要有电源就会有电流
C. 用电器在使用时把其他形式的能转化为电能
D. 验电器既能检验物体是否带电，还能粗略判断物体所带电荷的多少
6. 如图所示的电路中，电源电压为12V，闭合开关S后，电压表V1的示数是7.5V电压表V2的示数为9V，则L2两端的电压是( )

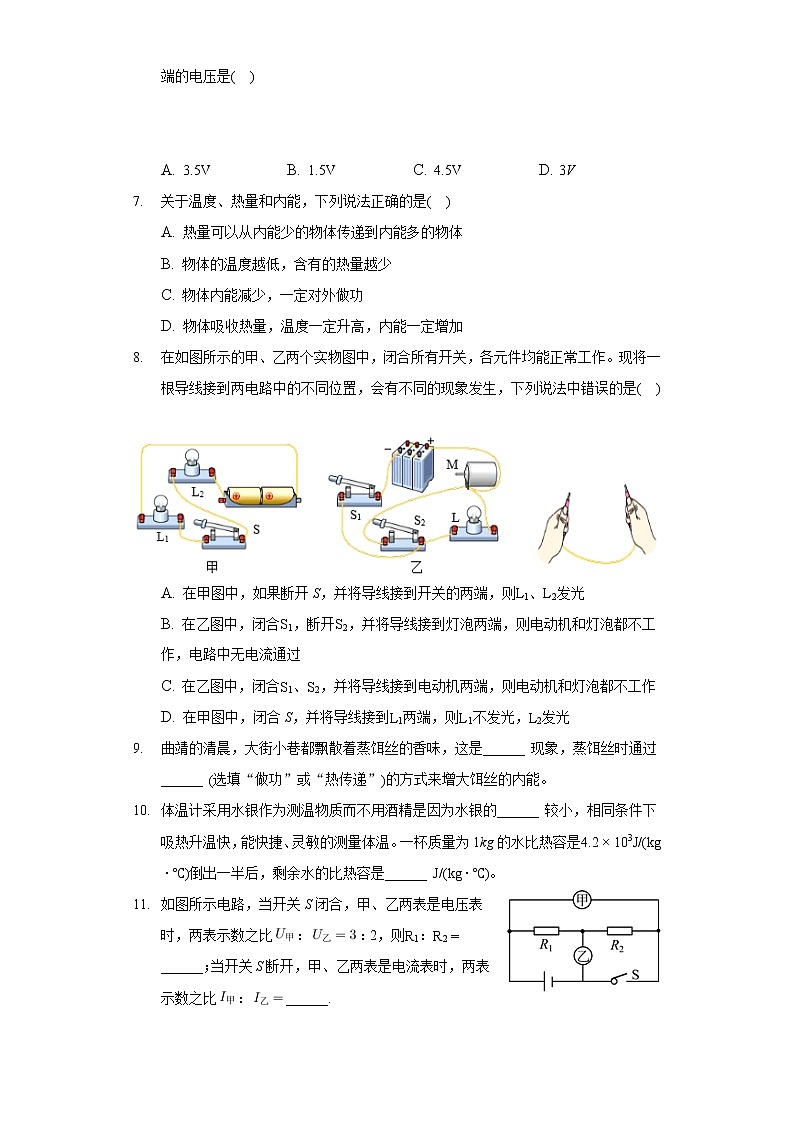

A. 3.5V B. 1.5V C. 4.5V D. 3V
7. 关于温度、热量和内能，下列说法正确的是( )
A. 热量可以从内能少的物体传递到内能多的物体
B. 物体的温度越低，含有的热量越少
C. 物体内能减少，一定对外做功
D. 物体吸收热量，温度一定升高，内能一定增加
8. 在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是( )

A. 在甲图中，如果断开S，并将导线接到开关的两端，则L1、L2发光
B. 在乙图中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过
C. 在乙图中，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作
D. 在甲图中，闭合S，并将导线接到L1两端，则L1不发光，L2发光
9. 曲靖的清晨，大街小巷都飘散着蒸饵丝的香味，这是______ 现象，蒸饵丝时通过______ (选填“做功”或“热传递”)的方式来增大饵丝的内能。
10. 体温计采用水银作为测温物质而不用酒精是因为水银的______ 较小，相同条件下吸热升温快，能快捷、灵敏的测量体温。一杯质量为1kg的水比热容是4.2×103J/(kg⋅℃)倒出一半后，剩余水的比热容是______ J/(kg⋅℃)。
11. 如图所示电路，当开关S闭合，甲、乙两表是电压表时，两表示数之比：：2，则R1：R2=______；当开关S断开，甲、乙两表是电流表时，两表示数之比：______.

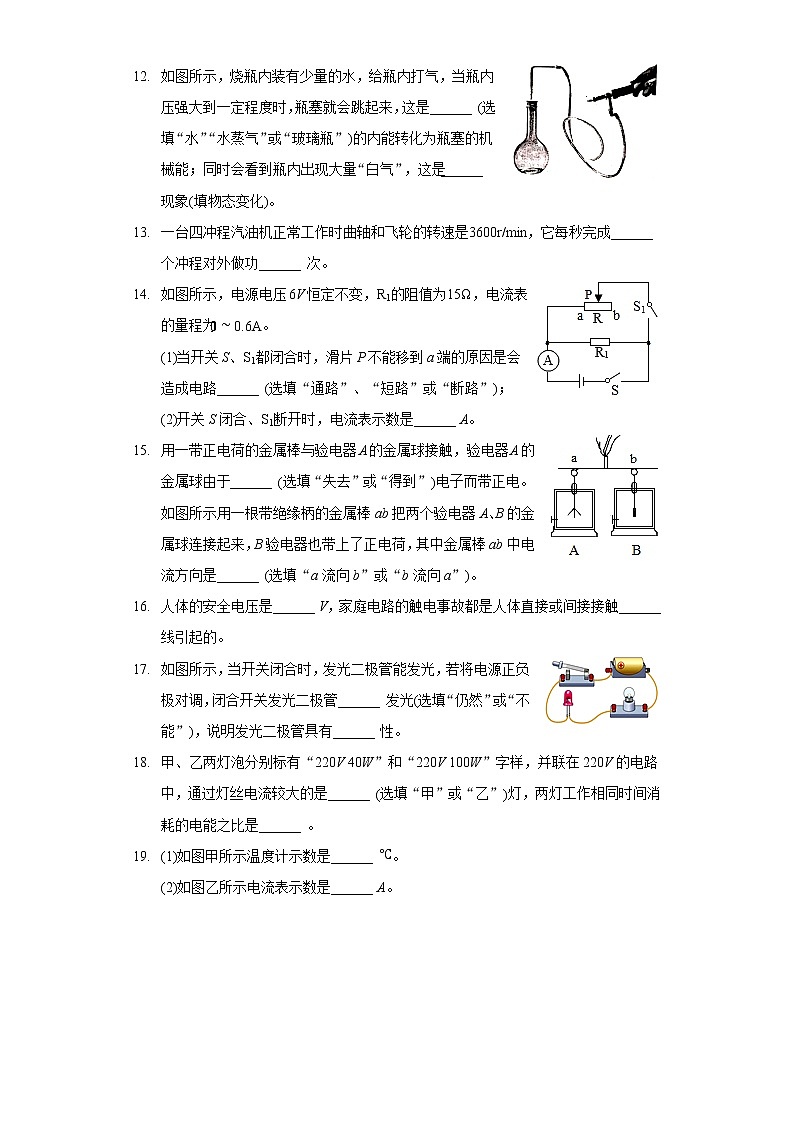

12. 如图所示，烧瓶内装有少量的水，给瓶内打气，当瓶内压强大到一定程度时，瓶塞就会跳起来，这是______ (选填“水”、“水蒸气”或“玻璃瓶”)的内能转化为瓶塞的机械能；同时会看到瓶内出现大量“白气”，这是______ 现象(填物态变化)。
13. 一台四冲程汽油机正常工作时曲轴和飞轮的转速是3600r/min，它每秒完成______ 个冲程对外做功______ 次。
14. 如图所示，电源电压6V恒定不变，R1的阻值为15Ω，电流表的量程为0∼0.6A。
(1)当开关S、S1都闭合时，滑片P不能移到a端的原因是会造成电路______ (选填“通路”、“短路”或“断路”)；
(2)开关S闭合、S1断开时，电流表示数是______ A。
15. 用一带正电荷的金属棒与验电器A的金属球接触，验电器A的金属球由于______ (选填“失去”或“得到”)电子而带正电。如图所示用一根带绝缘柄的金属棒ab把两个验电器A、B的金属球连接起来，B验电器也带上了正电荷，其中金属棒ab中电流方向是______ (选填“a流向b”或“b流向a”)。
16. 人体的安全电压是______ V，家庭电路的触电事故都是人体直接或间接接触______ 线引起的。
17. 如图所示，当开关闭合时，发光二极管能发光，若将电源正负极对调，闭合开关发光二极管______ 发光(选填“仍然”或“不能”)，说明发光二极管具有______ 性。
18. 甲、乙两灯泡分别标有“220V 40W”和“220V 100W”字样，并联在220V的电路中，通过灯丝电流较大的是______ (选填“甲”或“乙”)灯，两灯工作相同时间消耗的电能之比是______ 。
19. (1)如图甲所示温度计示数是______ ℃。
(2)如图乙所示电流表示数是______ A。

20. 如图是部分照明电路。用笔画线代替导线，将开关和电灯接入照明电路。









21. 在探究“电阻的大小与哪些因素有关”的实验中，采用如图甲所示的实验装置，a、b、c是镍铬合金制成的三根导线，a、b长度相同但粗细(横截面积)不同，b、c粗细相同而长短不同，导线d由锰铜合金制成，长短、粗细与导线b相同。

(1)如图甲所示的实验装置中，连接有误的是______ 。
(2)实验中被测导线与电流表是______ (选填“串联”或“并联”)的。
(3)纠正连接错误后依次将导线b、c、d替换导线a接入电路，电流表对应的示数如表所示：
导线代号
a
b
c
d
电流表的示数
2.1A
1.3A
2.2A
2.7A
①探究导线电阻的大小与材料的关系，应选用的两根导线是______ (填写导线代号)。
②由表中数据可知：导线电阻的大小与材料有关；用相同材料制成的导线长度越______ ，横截面积越______ ，电阻越大。
(4)若想进一步用“伏安法”测量一根1m长电阻线的阻值，除了如图甲所示的部分器材外，至少还需要在此电路接入一个电压表，部分电路已经连接，如图乙所示，请用两根30cm长的导线把电压表连入电路。
22. 为了探究煤油和菜籽油的热值大小关系，小明组装了如图所示的两套规格完全相同的装置，并每隔1分钟记录杯中水的温度(如表)。
(1)在安装、调整甲图中实验器材时，应当______ 酒精灯(选填“点燃”或“不点燃”)；按______ 顺序组装器材(选填“自上而下”或“自下而上”)。
(2)为保证实验便捷、可靠，实验时应控制两套装置中的一些物理量相同，主要有：加热时间、水的______ 和______ ，油灯中煤油和菜籽油的质量等。
(3)通过如表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是______ 。
加热的时间/min
0
1
2
3
4
5
6
甲杯水温/℃
25
27
29
31
33
35
37
乙杯水温/℃
25
26
27
28
29
30
31
(4)根据如表数据，利用公式可计算出加热一段时间水吸收的热量。小明同学想要通过实验知道菜籽油的热值，他还需要在实验前用天平测出烧杯中水的质量，并测出这段时间内消耗菜籽油的质量，通过公式计算出菜籽油的热值。你认为他的计算结果与真实值相比会______ (选填“偏大”“偏小”或“相等”)，原因是______ 。

23. 实验小组利用如图甲所示的电路，探究“通过导体的电流跟电阻的关系”。实验器材：电源(电压恒为4.5V)，电流表、电压表各一只、开关、三个定值电阻(5Ω、10Ω、15Ω)、两只滑动变阻器(甲“10Ω2A”、乙“20Ω1A”)、导线若干。

(1)用笔画线代替导线完成图甲电路的连接。
(2)闭合开关后，无论怎样移动滑动变阻器的滑片，电流表的指针始终处在零刻度处，电压表指针有较大幅度偏转，则电路故障可能是______ 。
(3)排除故障后，多次改变R的阻值，根据实验数据画出如图乙所示的I−R图像，得到的结论是______ 。
(4)在上述实验中，实验小组用10Ω的电阻替换5Ω的电阻，为了完成实验，他们应该将滑动变阻器的滑片向______ 端移动(选填“A”或“B”)，使电压表示数为______ V。
(5)当实验小组改用15Ω的电阻继续实验时，发现无论怎样移动滑动变驵器的滑片，都无法使电压表的示数达到实验要求的值，则实验小组选用的滑动变阻器的规格是______ (选填“甲”或“乙”)，如果串联一个定值电阻就能继续完成实验，那么这个定值电阻的范围是______ 。
(6)除了以上方案外，小组其他同学还想到在原有器材和电路连接都不变的情况下，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是______ 。
24. 将垃圾进行合理分类可以保护环境、变废为宝，若在一定条件下，0.5t分类后的垃圾能“榨”出70kg燃料油，若燃料油的热值为4.0×107J/kg，求：
(1)0.5t垃圾“榨”出的燃料油完全燃烧能释放的热量；
(2)在一个标准大气压下，这些热量的30%被2.5×103kg初温是30℃的水吸收，水升高的温度。







25. 如图是一款电加热眼罩手动调节高、中、低三档加热的简化原理图，其相关参数如表所示：
型号
※※※※
额定充电(放电)电压
6V
充电电流
400mA
电池容量
1000mAh
(1)当该款眼罩还剩20%的电池容量时，在额定电压下充电，充满电至少需要多少时间？
(2)该款眼罩电源电压U为6V，电热丝R1阻值为8Ω，电热丝R2阻值为12Ω，开关S3只接a或b，
求：
①当图中S1闭合、S2断开、S3接a时，加热电路为______ (选填“高”、“中”或“低”)温挡；
②中温挡功率；
③充满电，最多能在高温挡正常工作的时间。







26. 如图所示电路，电源电压恒为6V，移动变阻器滑片P置于如图所示位置时，闭合开关灯泡正常发光，电压表的示数为4V，电流表的示数为0.5。
(1)变阻器滑片向______ (选填“左”或“右”)端移动时电压表的示数增大；
(2)灯泡的额定功率是多少瓦特；
(3)灯泡正常发光10h电路消耗的电能；
(4)若灯泡电阻为恒值，滑动变阻器消耗的最大功率。







答案和解析

1.【答案】A

【解析】解：两个灯泡组成串联电路时，根据串联电路的电流处处相等可知：通过它们的电流一定相等；
当规格相同的两个灯泡并联时，因为并联支路两端的电压相等，它们的电阻相等，由公式I=UR可知通过它们的电流也相等；
由此可知通过这两个灯泡的电流相同时，这两个灯泡可能是串联，也可能是并联的。
故选：A。
串联电路中处处电流相等；并联电路中各支路中的电流可能相等，也可能不相等，在解题时应根据欧姆定律认真分析。
若某电路中的两个用电器中的电流不相等，则说明这两用电器一定是并联；若某电路中两个用电器的电流相等，则此时我们不能判断这两个用电器一定是串联。

2.【答案】C

【解析】解：在物理学中，
A、牛顿是力的基本单位。故A不符合题意；
B、帕斯卡是压强的基本单位。故B不符合题意；
C、焦耳是功和各种能量的基本单位。故C符合题意；
D、瓦特是功率的基本单位。故D不符合题意。
故选：C。
根据对常见物理量及其单位的掌握作答。
此题考查的是我们对常见物理量及其单位的掌握情况，属于识记性知识的考查，比较简单，容易解答。

3.【答案】A

【解析】解：A、为了安全，开关必须串联在火线和用电器之间，故A正确。
B、因为湿抹布是导体，用湿抹布擦拭带电的插座面板，容易发生触电事故，故B错误。
C、使用测电笔时，手必须接触笔尾金属体才能正确辨别火线和零线，故C错误。
D、家用电器失火，应该先切断电源，再用水灭火，故D错误。
故选：A。
(1)开关应接在火线与电灯之间，当开关断开时，电路中不但没有电流通过，而且电灯与火线断开连接，防止人发生触电事故。
(2)生活用水是导体，湿了的物体因含有水分而能够导电。
(3)测电笔是用来辨别火线和零线的，使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线。
(4)家用电器起火时，应先切断电源再救火，不能立即用水去扑灭，因水是导体，易造成触电事故。
本题考查家庭电路安全用电常识，属于基础知识。

4.【答案】D

【解析】解：A、分子之间有间隙，所以水和酒精混合后总体积会变小，故A正确。
B、温度越高分子运动得越剧烈，分子的热运动与温度有关，故B正确。
C、分子的运动眼睛无法直接观察，但可通过扩散现象来反映的，扩散现象表明一切物质的分子在不停地做无规则运动，故C正确。
D、固体很难被压缩是分子之间存在斥力，故D错误。
故选：D。
分子动理论的基本观点有：
(1)一切物质都是由分子组成的；
(2)温度越高分子运动得越剧烈；
(3)一切分子都在不停地做无规则运动；
(4)分子之间存在着相互作用的引力和斥力。
本题考查“分子动理论”的基础知识，属于基础题。

5.【答案】D

【解析】解：A、正电荷、负电荷的定向移动都能够形成电流，故A错误；
B、电流形成的条件是：有电源，且电路是通路，故B错误；
C、用电器通电工作时，消耗了电能，得到了其它形式的能，因此将电能转化为其他形式的能，故C错误；
D、验电器的作用是检验物体是否带电，并且根据箔片张开的角度粗略判断物体带电量的多少，故D正确。
故选：D。
(1)电流的方向与负电荷的定向移动方向相反，如：金属导体中的电流，是由自由电子的定向移动形成的。那么它的电流就和自由电子的定向移动方向相反；
(2)电路中要产生电流，它的两端必须要有电压。电压使导体中的自由电荷发生定向移动，从而产生电流。
(3)判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，总是消耗的能量转化为得到的能。
(4)根据验电器的作用即可判断。
此题考查了电流的形成、验电器的作用、用电器工作是能量的转化，是一道电学基础题。难度不大，有较强的综合性。

6.【答案】C

【解析】解：
由电路图可知，三灯泡串联，V2测L1、L2两端的电压，V1测L2、L3两端的电压，
已知电源电压为12V，
由于串联电路的总电压等于各分电压之和，
则U2+U3=7.5V----------①
U1+U1=9V------------②
U=U1+U2+U3=12V----------③。
联立①②③解得U2=4.5V，即L2两端电压是4.5V。
故选：C。
由电路图可知，三灯泡串联，V2测L1、L2两端的电压，V1测L2、L3两端的电压；
先根据串联电路的电压特点列出等式可求得各灯泡两端的电压。
本题主要考查了串联电路电压的特点，关键是电压表所测电路元件的辨别。

7.【答案】A

【解析】解：A、热量总是从高温物体传向低温物体或者从物体的高温部分传向低温部分，跟内能多少无关，所以热量可以从内能少的物体传递给内能多的物体，故A正确；
B、热量是过程量，不能说物体具有热量，故B错误；
C、物体内能减少，可能是放出热量，也可能是物体对外界做了功，故C错误；
D、物体吸收了热量，内能一定增加，但温度不一定升高，例如晶体的熔化过程；故D错误。
故选：A。
①热传递的条件是物体之间或者物体的不同部分之间有温度差，就会发生热传递现象；
②热量是过程量，应该用“吸收”或“放出”来修饰；
③改变物体内能的两种方式：做功和热传递；
④物体内能改变了，可能表现在温度的变化，也可能表现在物态的变化。
要正确理解温度、热量与内能的关系。解决问题的诀窍是：物体吸热或温度升高，内能一定增大；但物体的内能增大，不一定是由物体吸热或温度升高引起的。

8.【答案】B

【解析】解：
A、在图甲中，如果断开S，并将导线接到开关S两端，相当于接通了电路，两盏灯串联在电路中，则L1、L2发光，故A正确；
B、在图乙中，闭合S1、断开S2，此时只有灯泡接入电路中，将导线接到灯泡两端，则灯泡被短路，灯泡不发光，同时电源短路，流过电源的电流过大，会烧坏电源，故B错误；
C、在图乙中，闭合S1、S2，电动机和灯泡并联，将导线接到电动机两端，此时电源短路，则电动机和灯泡都不工作，故C正确；
D、在图甲中，闭合S，并将导线接到L1两端，则L1被短路，则L1不发光，L2中有电流，L2会发光，故D正确。
故选：B。
当用电器或电源的两端被导线连接，则用电器或电源被短路，据此分析。
本题考查了电路的连接方式、电路故障，属于基础知识。

9.【答案】扩散  热传递

【解析】解：
(1)因为分子在永不停息地做无规则运动，所以蒸饵丝时，大街小巷都飘散着蒸饵丝的香味，这是扩散现象；
(2)蒸饵丝时，饵丝吸收热量、温度升高，是通过热传递方式增加饵丝内能的。
故答案为：扩散；热传递。
(1)不同物质的分子彼此进入对方的现象叫扩散，说明一切物体的分子都在永不停息地做无规则运动；
(2)改变物体内能的方法：一是做功，二是热传递。
本题考查了改变内能的方法(热传递)和分子的无规则运动，属于基础性题目。

10.【答案】比热容  4.2×103

【解析】解：(1)体温计是用水银作为测温物质，主要是因为水银比热容较小，质量相同的水银和其它物质相比，吸收相同的热量，水银的温度变化大，能快捷、灵敏的测量体温。
(2)比热容与物质的种类和状态有关，剩余的物质仍为水，比热容仍为4.2×103J/(kg⋅℃)。
故答案为：比热容；4.2×103。
(1)水银的比热容较小，质量相同的水银和其它物质相比，吸收相同的热量，水银的温度变化较大。
(2)比热容是物质本身的一种特性，与物质的种类和状态有关，与是否吸热、放热、温度、质量等因素无关。
本题考查对比热容概念的理解，要掌握其物理意义，真正理解比热容是物质本身一种特性的含义。

11.【答案】1：2 1：3

【解析】解：(1)当开关S闭合，甲、乙两表是电压表时，R1与R2串联，电压表甲测电源的电压，电压表乙测R2两端的电压，
∵串联电路中各处的电流相等，且电路中的总电阻等于各分电阻之和，
∴根据欧姆定律可得：
，
解得：R1R2=12；
(2)当开关S断开，甲、乙两表是电流表时，电流表甲测R2支路的电流，电流表乙测干路电流，
∵并联电路中各支路两端的电压相等，
∴两支路的电流之比：
I1I2=UR1UR2=R2R1=21，
∵干路电流等于各支路电流之和，
∴甲乙电流表的示数之比：

故答案为：1：2；1：3.
由电路图可知：
(1)当开关S闭合，甲、乙两表是电压表时，R1与R2串联，电压表甲测电源的电压，电压表乙测R2两端的电压，根据串联电路的电流特点和欧姆定律求出两电阻的阻值之比；
(2)当开关S断开，甲、乙两表是电流表时，电流表甲测R2支路的电流，电流表乙测干路电流，根据并联电路的特点和欧姆定律求出两电表的示数之比．
本题考查了串联电路的特点和并联电路的特点以及欧姆定律的应用，关键是电路串并联的辨别和电表所测电路元件的判断．

12.【答案】水蒸气  液化

【解析】解：给瓶内打气，瓶内气压增大，当气压把瓶塞从瓶口推出时，瓶内气体对瓶塞做功，使气体自身的内能减少，温度降低，受温度减低的影响，瓶口周围的水蒸气液化成小水滴飘散在空中，就是看到的白雾，是液化现象；该现象说明物体对外界做功，物体的内能会减少。
故答案为：水蒸气； 液化。
做功可以改变物体的内能；物体的内能与其本身的温度有关，温度越高内能越大；物质从气态到液态是液化。
本题考查了改变内能的方法液化知识，知道白雾是液态、知道其形成过程是本题的关键。

13.【答案】120 30

【解析】解：曲轴和飞轮转速是3600r/min=60r/s，即曲轴和飞轮每秒转60r，
因为四冲程汽油机工作时，一个工作循环4个冲程，曲轴和飞轮转两圈，对外做功一次，
所以每秒完成120个冲程，对外做功30次。
故答案为：120；30。
四冲程汽油机工作时，一个工作循环4个冲程，曲轴和飞轮转两圈，对外做功一次。
本题主要考查了热机转速的相关计算，需熟记相关数据。

14.【答案】短路  0.4

【解析】解：
(1)开关S、S1都闭合，两电阻并联，当滑片P移到a端时，变阻器连入电路的电阻为0，会造成电路短路；
(2)开关S闭合、S1断开时，为R1的简单电路，由欧姆定律，电流表示数：I=UR1=6V15Ω=0.4A；
故答案为：(1)短路；(2)0.4。
(1)不经过用电器直接将电源两端连接起来，会造成电源短路，是不允许的；
(2)分析开关S闭合、S1断开时电路的连接，由欧姆定律求出电流表示数；
本题考查短路的知识、欧姆定律的运用，难度不大，要掌握。

15.【答案】失去  a流向b

【解析】解：带正电荷的金属棒与验电器A的金属球接触，验电器A的金属球上的电子转移到金属棒上，金属球由于失去电子而带正电。
带绝缘柄的金属棒ab把两个验电器A、B的金属球连接起来，B验电器也带上了正电荷，是由于B上的电子转移到A上，因为电子的定向移动方向与电流方向相反，所以ab中的电流方向是a到b。
故答案为：失去；a流向b。
(1)接触带电的过程是负电荷(电子)的转移。
(2)正电荷定向移动的方向是电流的方向，电子的定向移动方向与电流方向相反。
知道接触带电的原因，理解电流方向的规定，可解答此题。

16.【答案】不高于36 火

【解析】解：(1)经验表明，对人体的安全电压是不高于36V。
(2)根据分析中的定义知，单相触电和双相触电都是直接或间接接触火线造成的。
故答案为：不高于36； 火。
(1)对人体的安全电压是不高于36V。
(2)单相触电是站在地上，直接或间接接触火线，属于单相触电。双相触电是一端接触火线，一端接触零线，属于双相触电。
掌握人体安全电压、触电的原因，可顺利解答本题，难度不大。

17.【答案】不能  单向导电

【解析】解：闭合开关，发光二极管能发光，将电源正负极对调后再接入电路，开关闭合后二极管不能发光，这现象说明：发光二极管具有单向导电性。
故答案为：不能；单向导电。
发光二极管具有单向导电的性质。
知道二极管的单向导电性是本题考查的主要内容，难度不大。

18.【答案】乙  2：5

【解析】解：(1)由灯泡的铭牌可知，灯泡的额定电压与额定功率，
流过甲的电流，
流过乙的电流，
则通过灯丝电流大的是乙。
(2)工作相同的时间，甲乙两灯消耗的电能之比：
。
故答案为：乙；2：5。
(1)由灯泡的铭牌找出灯泡的额定电压与额定功率，然后由功率公式P=UI的变形公式求出灯泡的电流，然后比较两灯的电流大小。
(2)由功的公式W=Pt求出使用相同时间两灯消耗的电能之比。
本题考查了电功和电功率公式的灵活应用，由灯泡铭牌找出灯泡的额定电压与额定功率是正确解题的关键。

19.【答案】680.4

【解析】解：(1)温度计分度值为1℃，示数为68℃。
(2)电流表选用“0−0.6A”的量程，分度值为0.02A，读数为0.4A。
故答案为：(1)68；(2)0.4。
(1)温度计读数时视线与液面相平，并认清分度值。
(2)电流表读数时，要看清所选择的量程以及分度值。
本题考查温度计和电流表的读数，属于基础题目。

20.【答案】解：火线首先过开关才能进灯泡顶端的金属点，零线直接进灯泡的螺丝口，这样在开关断开时，能保证此时灯泡不带电。


【解析】本题考查家庭电路的连接，注意火线首先过开关才能进灯泡顶端的金属点，零线直接进灯泡的螺丝口。

21.【答案】滑动变阻器连接错误  串联  b、d 长  小

【解析】解：
(1)滑动变阻器采用一上一下的接法，根据甲图可知，滑动变阻器接了上面的两个接线柱，接法是错误的；
(2)实验中通过电流表示数大小反映导线电阻的大小，电流表与电阻串联在电路中；
(3)①探究导线电阻的大小与材料的关系，需要控制长度、横截面积都相同，而材料不同，故导线b、d符合要求；
②由表格中a、c的电流表数据可知：相同材料制成横截面积相同的导线长度越长，电阻越大；由表格中a、b的电流表数据可知：相同材料制成长度相同的导线横截面积越小，电阻越大；
所以，由此可知：导线电阻的大小与导线的长度和横截面积都有关，用相同材料制成的导线长度越长，横截面积越小，电阻越大。
(4)电压表应并联到导线的两端，由于不知道电压的大小，电压表选用大量程，如图所示：
。
故答案为：(1)滑动变阻器连接错误；(2)串联；(3)①b、d；②长；小；(4)如图。
(1)根据滑动变阻器使用方法分析；
(2)电流表应串联在电路中；
(3)影响电阻大小的因素是材料、长度、横截面积，用控制变量法分析解答即可；
(4)测量导线的电阻时需要测量成导线两端的电压，电压表应与导线并联；
物理学中对于多因素的问题，常常采用控制因素的办法，把多因素的问题变成多个单因素的问题，分别加以研究，最后再综合解决，这种方法叫控制变量法，一定要掌握控制变量法。

22.【答案】点燃  自下而上  质量  初温  煤油  偏小  燃料燃烧产生的热量不能完全被水吸收、存在热损失

【解析】解：(1)在使用酒精灯时，需要用其外焰加热，所以要先根据点燃酒精灯确定铁圈得位置。又因为使用温度计时，温度计的玻璃泡要完全浸没在液体中，但不能碰到容器底和容器壁，所以要根据温度计的长度确定横杆的位置，因此按照“由下至上”安装实验装置。
(2)实验时应控制两套装置中相同的量，加热时间，水的质量，水的初温。
(3)甲、乙两个装置中，水的质量和初温相同，由Q=cm△t知，末温高的吸收的热量较多；在相同的加热设备下，相同时间内，消耗的燃料相同，由Q=qm知，水温上升高的，对应的燃料的热值较大，热值较大的是煤油。
(4)因为燃料燃烧产生的热量不能完全被水吸收、存在热损失，所以直接计算得出的热值比实际值要小，因此这样的计算结果不可靠。
故答案为：(1)点燃；自下而上；(2)质量；初温；(3)煤油；(4)偏小；燃料燃烧产生的热量不能完全被水吸收、存在热损失。
(1)要正确解决此题，需要掌握酒精灯与温度计的使用规则。要用酒精灯的外焰加热，温度计的玻璃泡要完全浸没在被测液体中，但不能碰到容器壁和容器底。
(2)探究两种燃料的热值时，需要控制水的质量和水的初温相同，并且酒精灯的加热时间也要相同；
(3)由表格数据可知，在其它条件相同时，甲杯水的温度升高的较快，即甲酒精灯燃烧产生的热量多，所以其热值大；
(4)燃料燃烧产生的热量不能完全被水吸收、存在热损失，所以直接计算得出的热值比实际值要小。
此类实验问题，要结合控制变量法进行分析研究，通过观察温度的变化判断燃料热值的大小，考查了学生的实验探究能力。

23.【答案】定值电阻断路  在电压不变时，通过导体的电流与导体的电阻成反比  A2.5甲  2Ω∼12Ω2.7V∼3V

【解析】解：(1)将电压表并联在定值电阻的两端，如图所示；

(2)电压表示数较大，说明电压表与电源连通；电流表示数为0，说明电路断路或总电阻很大，由于无论怎样移动滑动变阻器的滑片，电流表的指针始终处在零刻度处，由此可知，与电压表并联的定值电阻断路了；
(3)由图丙所示图像可知：通过电阻的电流与电阻值的乘积为0.5A×5Ω=0.25A×10Ω=-----=2.5V保持不变，是一个定值，这说明：在电压不变时，导体中的电流与导体的电阻成反比；
(4)在探究导体的电流跟电阻的关系时，需要保持电阻两端的电压2.5V不变，当实验小组用10Ω的电阻替换5Ω的电阻时，闭合开关发现电压表的示数变大，为保持电阻的电压不变，应增加变阻器分得的电压，根据分压原理可知，应增大变阻器连入电路中的电阻，他们应该将滑动变阻器的滑片向A端移动，使电压表示数为2.5V；
(5)当用15Ω的电阻继续实验时，即使将“10Ω2A”的变阻器变阻器的全部电阻10Ω连入电路，由欧姆定律，此时电路中的电流为：，电压表的最小示数，所以，他发现无论怎样移动滑动变驵器的滑片，都无法使电压表的示数达到实验要求的值，则小明选用的滑动变阻器的规格是“10Ω2A”即选用甲滑动变阻器；
当电压表的示数为2.5V时，
电路的电流为：I′=URR=2.5V15Ω=16A，
根据串联电路电压的规律知，滑动变阻器和串联的电阻两端的总电压为：，
根据欧姆定律I=UR知，
滑动变阻器和串联电阻的总电阻为：，
根据串联电路电阻的特点知，串联电阻的最小电阻为：；
当滑动变阻器的电阻为零时，串联的定值电阻的阻值最大，最大为12Ω；
所以串联的这个定值电阻的范围是2Ω∼12Ω；
(6)由(5)知，使用“10Ω2A”的变阻器时，电压表能达到的最小示数为2.7V；
电压表量程为0∼3V，当电压表示数时，变阻器分得的电压，当定值电阻为15Ω时，根据分压原理有：
，则，该滑动变阻器能满足要求，所以，电压表的最大示数可以为3V；
综上，除了更换滑动变阻器的方案以外，小明想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是2.7V∼3V；
故答案为：(1)如上图所示；(2)定值电阻断路；(3)在电压不变时，通过导体的电流与导体的电阻成反比；(4)A；2.5；(5)甲；2Ω∼12Ω；(6)2.7V∼3V。
(1)电压表应与定值电阻并联；
(2)电压表示数有较大幅度偏转，说明电压表与电源连通；电流表示数为0，说明电路断路或总电阻很大，据此判断故障所在；
(3)分析图乙，得出电流和电阻的反比例关系；
(4)根据分压原理，确定滑片移动的方向；
(5)当用15Ω的电阻继续实验时，将“10Ω2A”的变阻器变阻器的全部电阻10Ω连入电路，根据欧姆定律求出定值的最小电压与2.5V比较，确定小明选用的滑动变阻器的规格；
当电压表的示数为2.5V时，由欧姆定律算出电路的电流；根据串联电路电压的规律算出滑动变阻器和串联的电阻两端的总电压，由欧姆定律I=UR算出滑动变阻器和串联电阻的总电阻，由串联电路电阻的特点算出串联电阻的最小电阻；当滑动变阻器的电阻最小时，串联的电阻最大，判断出最大电阻，确定出串联的这个定值电阻的范围；
(6)在(5)的基础上，确定了电压表最小值，电压表允许的最大值为3V，根据分压原理，确定当电压表示数为3V时，变阻器需要连入电路中的阻值是否小于其最大阻值。
本题探究通过“导体的电流跟电阻的关系，考查电路的连接，故障的分析、分析数据归纳能力，特别是拓展部分求定值电阻的电压范围有一定难度。

24.【答案】解：
(1)0.5t分类后的垃圾能“榨”出70kg燃料油，
则这些燃料油完全燃烧释放的热量：
；
(2)由题意可得水吸收的热量：
，
根据可得水升高的温度：
，
因为在标准大气压下水的沸点是100℃，且30℃+80℃>100℃，
所以水的末温为100℃，
则水实际升高的温度△t′=100℃−30℃=70℃。
答：(1)则0.5t垃圾“榨”出的燃料油完全燃烧能释放2.8×109J的热量；
(2)在一个标准大气压下，这些热量的30%被5×103kg初温是30℃的水吸收，则水温能升高70℃。

【解析】(1)利用求出燃料油完全燃烧释放出的热量；
(2)利用求出水吸收的热量，再利用求出水升高的温度，注意在标准大气压下水的沸点是100℃。
此题主要考查的是学生对燃料完全燃烧释放热量公式、效率公式和吸热公式的应用，要注意在一个标准大气压下水的沸点是100℃。

25.【答案】低

【解析】解：(1)由表格数据可知，充电电流I=400mA，电池容量Q=1000mAℎ，
当该款眼罩还剩20%的电池容量时，
由I=Qt可得，在额定电压下充电的时间：
t=QI=1000mAℎ×(1−20%)400mA=2ℎ；
(2)①由电路图可知，当S1闭合、S2断开、S3接a时两电阻串联，当S1闭合、S2闭合、S3接a时电路为R1的简单电路，当S1闭合、S2闭合、S3接b时两电阻并联，
因串联电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，
所以，当S1闭合、S2断开、S3接a时，电路的总电阻最大，由P=UI=U2R可知，电源的电压一定时，电路的总功率最小，加热电路为低温挡；
②当S1闭合、S2闭合、S3接a时，电路为R1的简单电路，加热电路为中温挡，
则中温挡功率：
；
③当S1闭合、S2闭合、S3接b时，两电阻并联，加热电路为高温挡，
因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，
所以，高温挡时电路中的电流：
I′=UR1+UR2=6V8Ω+6V12Ω=1.25A=1250mA，
充满电时最多能在高温挡正常工作的时间：
t′=QI′=1000mAℎ1250mA=0.8ℎ。
答：(1)当该款眼罩还剩20%的电池容量时，在额定电压下充电，充满电至少需要2h；
(2)①低；②中温挡功率为4.5W；
③充满电，最多能在高温挡正常工作0.8ℎ。
(1)根据表格数据得出充电电流和电池容量，当该款眼罩还剩20%的电池容量时，根据I=Qt求出在额定电压下充电的时间；
(2)①由电路图可知，当S1闭合、S2断开、S3接a时两电阻串联，当S1闭合、S2闭合、S3接a时电路为R1的简单电路，当S1闭合、S2闭合、S3接b时两电阻并联，根据电阻的串并联比较电路的总电阻关系，根据P=UI=U2R可知，电源的电压一定时，电路的总电阻最大，总功率最小，加热电路为低温挡，同理电路的总电阻最小时加热电路为高温挡；
②当S1闭合、S2闭合、S3接a时，电路为R1的简单电路，加热电路为中温挡，根据P=UI=U2R出中温挡功率；
③当S1闭合、S2闭合、S3接b时，两电阻并联，加热电路为高温挡，根据并联电路的特点和欧姆定律求出高温挡时电路中的电流，根据I=Qt求出充满电时最多能在高温挡正常工作的时间。
本题考查了电流定义式和电功率公式、串并联电路的特点以及欧姆定律的应用等，分清电热眼罩处于不同挡位时电路的连接方式是关键。

26.【答案】右

【解析】解：由电路图知，小灯泡L和滑动变阻器R串联，电压表测量滑动变阻器两端的电压，电流表测量电路的电流，
(1)当变阻器滑片向右端移动时，滑动变阻器的电阻增大，电路的总电阻增大，根据I=UR知，电路的电流减小，根据U=IR知，小灯泡两端的电压减小，由串联电路电压的规律知，滑动变阻器两端的电压增大，电压表的示数增大；
(2)由题意知当电压表的示数为4V，电流表的示数为0.5A时，灯泡正常发光，
由串联电路电压的规律知，
小灯泡的额定电压为：
UL=U−UR=6V−4V=2V，
小灯泡的额定功率为：
PL=ULIL=2V×0.5A=1W；
(3)t=10ℎ=36000s，
灯泡正常发光10h电路消耗的电能为：
W=UIt=6V×0.5A×36000s=108000J；
(4)根据I=UR知，
小灯泡的电阻为：
RL=ULIL=2V0.5A=4Ω，
滑动变阻器消耗的功率为：
PR=(UR+RL)2R=(6V)2R(4+R)2=(6V)2R(4−R)2+16R=(6V)2(4−R)2R+16，
当R=4Ω时，分母的值最小，滑动变阻器的功率值最大，
最大为：。
答：(1)右；
(2)灯泡的额定功率是1W；
(3)灯泡正常发光10h电路消耗的电能108000J；
(4)若灯泡电阻为恒值，滑动变阻器消耗的最大功率为2.25W。
由电路图知，小灯泡L和滑动变阻器R串联，电压表测量滑动变阻器两端的电压，电流表测量电路的电流，
(1)当变阻器滑片向右端移动时，滑动变阻器的电阻增大，电路的总电阻增大，根据I=UR判断出电路电流和小灯泡两端电压的变化，由串联电路电压的规律判断出滑动变阻器两端电压的变化，进而判断出电压表示数的变化；
(2)已知灯泡正常发光的电流，由串联电路电压的规律算出小灯泡正常发光的电压，根据P=UI算出小灯泡的额定功率；
(3)根据W=Pt算出灯泡正常发光10h电路消耗的电能；
(4)由欧姆定律I=UR的变形公式算出小灯泡的电阻，根据PR=(UR+RL)2R=(6V)2R(4+R)2=(6V)2R(4−R)2+16R=(6V)2(4−R)2R+16算出滑动变阻器消耗的最大功率为。
本题考查了串联电路的特点以及欧姆定律和电功率的计算，其中解答滑动变阻器的最大功率是难点。
