2021-2022学年九年级物理（上）期末复习卷（教科版）
期末总复习基础卷
一、单选题
1．由于水的比热容比沙石或干泥土的比热容大，所以在沿海地区陆地表面的气温比海面的气温昼夜变化显著。因此（　　）
A．白天和夜晚的风都是从陆地吹向海面
B．白天和夜晚的风都是从海面吹向陆地
C．白天的海风是从陆地吹向海面，夜晚的陆风是从海面吹向陆地
D．白天的海风是从海面吹向陆地，夜晚的陆风是从陆地吹向海面
2．生活中常把碗放在锅里的水中蒸食物，如图所示。当锅里的水沸腾以后，碗中的水（　　）

A．同时沸腾
B．稍后也沸腾了
C．温度达到沸点，不会沸腾
D．温度低于沸点，不会沸腾
3．下图是四冲程汽油机的工作示意图，下列说法正确的是（　　）

A．图甲是压缩冲程，内能转化为机械能
B．该内燃机一个工作循环有四个冲程正确的顺序是乙、丁、甲、丙
C．丁是做功冲程，把绝大部分的内能转化为机械能
D．靠惯性完成的冲程是甲、乙、丙
4．甲柴油机的效率比乙柴油机的效率低，这表明（　　）
A．甲的功率比乙小
B．甲做的功比乙少
C．甲消耗的柴油多
D．甲柴油机将内能转化成机械能的百分比小

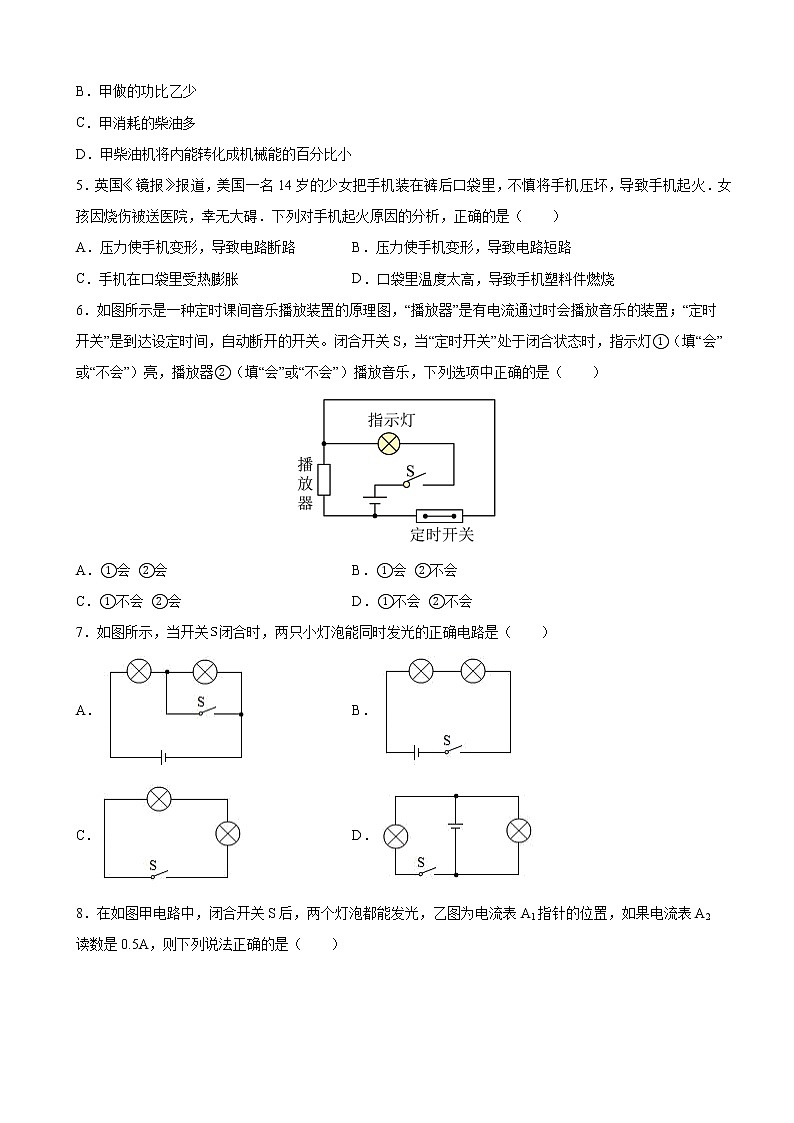

5．英国《镜报》报道，美国一名14岁的少女把手机装在裤后口袋里，不慎将手机压坏，导致手机起火．女孩因烧伤被送医院，幸无大碍．下列对手机起火原因的分析，正确的是（　　）
A．压力使手机变形，导致电路断路        B．压力使手机变形，导致电路短路
C．手机在口袋里受热膨胀         D．口袋里温度太高，导致手机塑料件燃烧
6．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯①（填“会”或“不会”）亮，播放器②（填“会”或“不会”）播放音乐，下列选项中正确的是（　　）

A．①会 ②会 B．①会 ②不会
C．①不会 ②会 D．①不会 ②不会
7．如图所示，当开关闭合时，两只小灯泡能同时发光的正确电路是（　　）
A． B．
C． D．

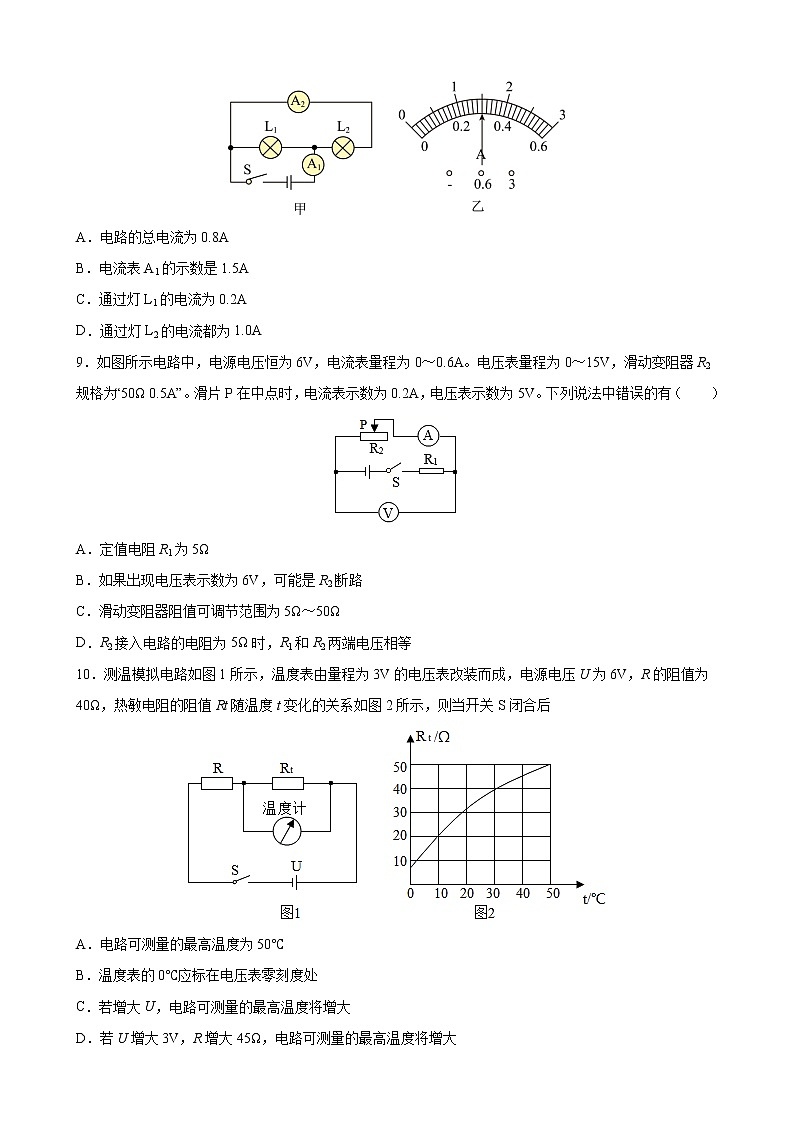

8．在如图甲电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（　　）

A．电路的总电流为0.8A
B．电流表A1的示数是1.5A
C．通过灯L1的电流为0.2A
D．通过灯L2的电流都为1.0A
9．如图所示电路中，电源电压恒为6V，电流表量程为0～0.6A。电压表量程为0～15V，滑动变阻器R2规格为“50Ω 0.5A”。滑片P在中点时，电流表示数为0.2A，电压表示数为5V。下列说法中错误的有（　　）

A．定值电阻R1为5Ω
B．如果出现电压表示数为6V，可能是R2断路
C．滑动变阻器阻值可调节范围为5Ω～50Ω
D．R2接入电路的电阻为5Ω时，R1和R2两端电压相等
10．测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后

A．电路可测量的最高温度为50℃
B．温度表的0℃应标在电压表零刻度处
C．若增大U，电路可测量的最高温度将增大
D．若U增大3V，R增大45Ω，电路可测量的最高温度将增大
11．有两根电热丝、，且，若单独用烧开一壶水，所需时间为。若将这两根电热丝分别串联和并联在同一电源中烧开同一壶水，则所需的时间分别为（不计热损失）（　　）
A．、 B．、 C．、 D．、
12．图甲是小灯泡L和电阻R的I﹣U图像。将小灯泡L和电阻R接入图乙所示的电路中，只闭合S1时，电流表的示数为0.5A。电源两端电压保持不变，下列说法中正确的是（　　）

A．电源电压为3V
B．只闭合S1时，小灯泡L的电阻为2Ω
C．再闭合S2后，电流表的示数增加0.5A
D．再闭合S2后，在1min内电阻R产生的热量为48J
二、填空题
13．一台单杠四冲程内燃机正常工作时的转速为1800r/min，该内燃机每秒共经历了________冲程。如图所示，某单缸四冲程汽油机正处于________冲程，此冲程将________能转化为________能，接下来它应该处于________冲程，汽油机是汽车的“心脏”，气缸外面有“水套”，汽车行驶时水的温度会升高，水的内能会增大，这是通过________方式改变水的内能。

14．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个______，观察小灯泡的______可以粗略地知道风力的大小。若要得到更准确的结果，可采取的措施为______。

15．在课外电子小组活动中，小明想了解某半导体器件的一些特性，为此他进行了一些实验并收集了相关的实验数据。他根据收集的实验数据做出了通过该器件的电流随其两端电压变化的图像，如图所示。由图像可知，当此器件两端的电压为时，通过此器件的电流为___________A；在器件两端电压从到不断增大的过程中，器件的电阻值将___________（选填“保持不变”“变大”或“变小”）。

16．如图所示的电路，电源电压恒为6V，闭合开关 S，电流表 A1 示数为 0.5A，A2示数为 0.3A，则电阻 R1的电功率是______W，在相同时间内电流通过电阻 R1、R2 做功之比为_______。
17．通电螺线管的外部磁场与条件磁体周围磁场相似

(1)如图甲，箭头表示电流方向，小磁针北极指向如图所示，则螺线管的A端是________极（选填“N”或“S”）。
(2)螺线管实际上就是由多个单匝圆形线圈组成，通电螺线管的磁场可以看成由每一个单匝圆形通电线圈的磁场组合而成。现有一单匝圆形通电线圈中的电流方向如图乙所示。则其B端是___极 （选填“N”或“S”）。
(3)如图丙所示。地球周围存在的磁场，有学者认为，地磁场是由于地球带电自转形成圆形电流引起的，地球自转的方向自西向东，根据地磁场的磁极可以判断：形成圆形电流方向与地球自转方向___（选填“相同”或“相反”）。
18．某物理兴趣小组进行“电与磁的关系”的实验探究，在水平桌面上按照如图所示装置进行实验，闭合开关，使铜棒在水平金属轨道上快速左右运动，观察到灵敏电流计的指针发生偏转，这一现象与______（选填“电动机”或“发电机”）的工作原理相同；若灵敏电流计指针向右偏转，小磁针a端向通电螺线管偏转，则a端是______极。

三、作图题
19．如图所示，有灯泡L1、L2，开关S、电源、电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L2的电压，滑动变阻器的滑片向右移动，L1变亮。请画出电路图并连接实物图。

20．根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）电流表选用0~0.6A．


四、实验题
21．小莉按图的电路探究“通过电阻的电流跟其两端电压的关系”：
（1）小莉按照图连好电路，开关在闭合前，图中的滑动变阻器的滑片应位于变阻器的___________（填“左”或“右”）
（2）闭合开关后，小莉发现电流表示数为零，电压表接近电源电压，则可能的故障是___________。
（3）在探究“电流与电压关系”的实验过程中，小莉选择阻值为5Ω的电阻接入电路，闭合开关，调节滑动变阻器，测出电阻R两端的电压和对应的电流值如下表：分析表格中的数据可以得出通过电阻的电流跟其两端电压的数学表达式_____
U（V）
0.5
1.0
1.5
2.0
2.5
3.0
I（A）
0.1
0.2
0.3
0.4
0.5
0.6

22．在测定“小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。他们所设计的实验电路如图1所示；

（1）请你用笔画线代替导线，将实物电路补充完整；（导线不能交叉）______；
（2）小刚闭合开关后，小灯泡的灯丝突然被烧断，则电压表的示数______（选填“变大”“变小”或“不变”）；小组讨论后一致认为，闭合开关前，如图甲中滑动变阻器的滑片P应位于______（选填“A”或“B”）端；
（3）小明同学闭合开关，移动滑片P到某一点时，电压表示数如图2所示，若他想测量小灯泡的额定功率，应将图甲中滑片P向______（选填“A“或“B”）端移动，使电压表的示数为2.5V；
（4）小丽同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是______W；该图象不是直线，主要原因是______。

五、计算题
23．如图所示电路，电源电压保持不变。
（1）当只闭合S1、S2时，A2的示数为0.5A，当只闭合S1、S3时，A1的的示数为0.1A，当闭合开关S1、S2、S3时电流表A1的示数为0.4A，则此时A2表的示数？
（2）当只闭合S1时，R3两端电压为6V，求此时R2两端电压？
‍
24．如图（a）所示电路中，已知电源电压为6V，电阻R的阻值为20，电压表和电流表的表盘如图（b）所示。当开关闭合时，求：
（1）此时电流表的示数；
（2）若电源电压不变，通过更换电阻，使电流表（a）图的示数在原来示数的基础上，增加了0.1A，此时电阻的大小；
（3）若电源电压不变，再次更换电阻，未改变电表量程，闭合开关后，发现电压表和电流表的指针偏离零刻度的角度恰好相同，则此时电阻大小。

25．如图所示电路，电源电压保持不变，滑动变阻器R0的最大阻值为20Ω。当开关S和S1闭合、S2断开，滑动变阻器的滑片分别在中点和最右端时，电压表的示数分别为U1和U1'，滑动变阻器的滑片在最左端时，电流表的示数为I1；当开关S和S2闭合、S1断开，滑动变阻器的滑片分别在中点和最右端时，电流表的示数分别为I2和I2'；R2消耗的电功率分别为P2和P2'，已知I1=0.6A，U1:U1'=2:3，P2:P2'=25:16。试求：
（1）I1:I2；（2）电源电压；（3）该电路的最大和最小电功率。


参考答案
1．D
【解析】海水的比热容大于陆地的比热容，白天吸收了相同的热量后，陆地上方空气升高的温度比海洋上空空气的温度升高的多。所以，陆地上方空气的气压低，海洋上方空气的气压高。风从气压高的海洋流向气压低的陆地。夜晚，放出相同的热量，水的温度降低的少，海洋上空气温高，气压低，风从陆地吹向海洋，故D正确。
故选D。
2．C
【解析】沸腾的条件是：达到沸点且继续吸热。当锅里的水沸腾以后，碗中的水也能达到水的沸点，虽继续加热锅里的水，但锅里的水温度保持沸点不变，因锅里的水和碗中的水之间不存在温度差，故碗中的水不能继续吸热，不满足沸腾的条件，因此碗中的水不会沸腾。故C符合题意，ABD不符合题意。
故选C。
3．D
【解析】A．图甲两气门关闭，活塞向上运动，是压缩冲程，机械能转化为内能，故A错误；
B．内燃机一个工作循环分别是吸热冲程、压缩冲程、做功冲程和排气冲程。图乙进气门打开，排气门关闭，活塞向下运动，是吸气冲程；图丙进气门关闭，排气门打开，活塞向上运动，是排气冲程；图丁两气门关闭，活塞向下运动，是做功冲程，内能转化为机械能，四个冲程正确的顺序是乙、甲、丁、丙，故B错误；
C．由上分析可知，丁是做功冲程。汽油机的效率约为20%～30%，故只能把一小部分的内能转化为机械能，故C错误；
D．只有做功冲程将内能转化机械能，其它三个冲程是辅助冲程，要靠飞轮的惯性完成，故靠惯性完成的冲程是甲、乙、丙，故D正确。
故选D。
4．D
【分析】
热机的效率是指用来做有用功的能量与燃料完全燃烧放出的热量之比，据此分析。
【解析】甲柴油机的效率比乙低，说明甲柴油机工作时用于做有用功的能量与燃料完全燃烧放出的热量的比值比乙小，也就是说甲柴油机将内能转化成机械能的百分比小。故选D。
5．B
【解析】A. 压力使手机变形，导致电路断路，断路时，没有电流通过，不会起火，故A错误；
B. 压力使手机变形，导致电路短路，短路时，电流很大，电能转化为内能，会发生起火，故B正确；
C. 手机在口袋里受热膨胀，膨胀不会导致起火，故C错误；
D. 口袋里温度最高与体温相同，远低于塑料的着火点，不可能导致手机塑料件燃烧，故D错误；
故选B．
【点睛】
电源短路时电流会非常大，电能转化为内能，温度升高，会烧毁电源、导线，甚至引起火灾，所以一定要避免．
6．B
【解析】由题意知，闭合开关S，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐。故ACD不符合题意，B符合题意。
故选B。
7．B
【解析】A．开关与其中一盏灯并联，开关断开时，两灯都亮，开关闭合时，只有左面的灯亮，故A错误；
B．两灯串联，开关闭合时同时亮，开关断开时同时灭，故B正确；
C．电路中无电源，是个错误电路，故C错误；
D．两灯并联，开关只控制左面那个灯，不能控制右面那个灯，故D错误。
故选B。
8．B
【解析】由图可知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；
AB．因为干路电流大于任一支路电流，因此电流表A1的示数是1.5A，即电路的总电流I＝1.5A，故A错误，B正确；
CD．电流表A2选用小量程，则通过灯L2的电流为I2＝0.5A，因为I＝I1+I2，所以，通过灯L1的电流I1＝I﹣I2＝1.5A﹣0.5A＝1A，故CD错误；
故选B。
9．C
【解析】A．滑动变阻器和定值电阻串联在电路中，电压表测量滑动变阻器的电压，电流表测量串联电路的电流，电压表示数是5V，电源电压是6V，由于串联电路的总电压等于各串联导体两端电压之和，所以定值电阻两端的电压为
U1=U-U2=6V-5V=1V
所以定值电阻的阻值为

故A正确，不符合题意；
B．电源电压是6V，滑动变阻器和定值电阻串联在电路中，当电压表示数是6V时，定值电阻两端电压是0V，可能定值电阻R1短路或滑动变阻器R2断路，故B正确，不符合题意；
C．滑动变阻器允许通过的最大电流是0.5A，电流表量程是0～0.6A，可以判断电路最大电流是0.5A，所以定值电阻两端的最大电压为
U'1=I'R1=0.5A×5Ω=2.5V
由于串联电路的总电压等于各串联导体两端电压之和，所以滑动变阻器两端电压为
U'2=U-U'1=6V-2.5V=3.5V
所以此时滑动变阻器接入电路的最小电阻为
R2=
滑动变阻器向右移动时电阻变大，分担的电压变大，电路中电流变小，并且电源电压是6V，不会超过电压表量程，所以滑动变阻器可以接入50Ω的电阻，所以滑动变阻器的取值范围为7Ω～50Ω，故C错误，符合题意；
D．R2接入电路的电阻为5Ω时
R2=R1=5Ω
由串联分压可知，R1和R2两端电压相等，故D正确，不符合题意。
故选C。
10．D
【解析】A．由电路图可知，两个电阻串联，根据串联电路电阻分压特点，热敏电阻Rt的阻值越大则其分压越大，而其两端电压允许最大值为3V，此时电路电流为

则热敏电阻Rt的阻值为

根据图2数据可知，此时可测量的最高温度为30℃，故A不符合题意；
B．温度表为0℃时，热敏电阻Rt的阻值不为零，故Rt的两端电压不为零，不应标在电压表零刻度处，故B不符合题意；
C．若增大电源电压U，电压表的量程仍为0﹣3V，根据串联电路的分压作用知，定值电阻两端的电压增大，由欧姆定律知电路的电流增大，热敏电阻的阻值Rt的阻值减小，电路可测量的最高温度减小，故C错误；
D．若U增大3V，R增大45Ω，热敏电阻Rt的两端电压允许最大值为3V，此时电路电流为

则热敏电阻Rt的阻值为

热敏电阻Rt的阻值越大则可测量的最高温度越大，故电路可测量的最高温度将增大，故D符合题意。
故选D。
11．D
【解析】烧开同一壶水所需热量相同，设为Q吸，不计热损失，单独用R2烧开一壶水时
Q吸＝I2R2t＝……①
若将这两根电热丝串联接入电路，由串联电阻的规律，电路总电阻
R串＝R1+R2＝3R2+R2＝4R2
由可得，电热丝串联烧开同一壶水所用的时间
……②
将①代入②得
t串＝4t0
若将这两根电热丝并联接入电路，则电路总电阻
R并＝
类似地，电热丝并联在同一电源中烧开同一壶水所用的时间
……③
将①代③得

故D符合题意，ABC不符合题意。
故选D。
【点睛】
本题考查了焦耳定律变形公式和串、并联电阻的规律，要明确用何种连接方式，所水烧开水吸收的热量都相同。
12．D
【解析】AB．只闭合S1时，电路为灯泡L的简单电路，电流表测电路中的电流，电流表的示数为0.5A，由图甲可知，此时灯泡两端的电压UL=4V，电源电压为4V，小灯泡L的电阻

故AB错误；
C．由图甲可知，R两端的电压
UR=6V，IR=0.3A
R的阻值为

再闭合S2后，灯泡L与电阻R并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过小灯泡L的电流不变，由并联电路电流的关系可知电流表的示数增加

故C错误；
D．再闭合S2后，在1min内电阻R产生的热量为
Q=W=UIR1t=4V×0.2A×60s=48J
故D正确。
故选D。
13．60 做功 内 机械 排气 热传递
【解析】[1]内燃机正常工作时的转速为1800r/min=30r/s，即每秒完成15个工作循环，完成60个冲程。
[2][3][4]如图，进气门和排气门都是关闭的，火花塞放出电火花，活塞下行，可以判断是做功冲程，做功冲程中内能转化为机械能。
[5]接下来应该将燃烧后的废气排出，所以接下来应该处于排气冲程。
[6]气缸外有一个水套，气缸被水包围着，水从气缸吸收热量，温度升高，水的内能会增大，这是通过热传递的方式改变水的内能。
14．滑动变阻器 亮度 在电路中串联一个电流表
【解析】[1]金属杆OC移动时，弧形电阻AB接入电路中的阻值发生变化，因此金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器。
[2]风越强，OC杆偏转的角度越大，BP段越小，电阻越小，电源电压不变，电路中的电流会越大，灯泡越亮，所以通过灯泡的亮度可以判断风力的大小。
[3]为了得到更准确的结果，可以在电路中串联一个电流表，风力变化时，电流表示数随之变化，根据电流表示数大小，可以知道风力大小。
15．0.2 变小
【解析】[1]从图象中可以直接读出3.0V对应的电流值为0.2A。
[2]从图象中可以看出电压是3V时，电流为0.2A，电阻为

电压为4V时，电流为0.4A，电阻为

所以器材的电阻值变小。
16．1.8 3∶2
【解析】[1]由电路图可知，两电阻并联，电流表 A2测R1支路的电流，A1测干路电流； 因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流

电阻 R1消耗的电功率

[2]在相同时间内电流通过电阻 R1、R2做功之比

17．S S 相反
【解析】(1)[1]小磁针北极指向如图所示，根据异名磁极相互吸引可知，螺线管的A端是S极。
(2)[2]现有一单匝圆形通电线圈中的电流方向如图乙所示，由安培定则可知，其B端是S极。
(3)[3]地磁场的N极在地理南极附近，根据安培定则可知，圆形电流方向为自东向西，所以形成圆形电流方向与地球自转方向相反。
18．发电机 N
【解析】[1]由灵敏电流计的指针发生偏转可知，此时电路中有感应电流产生，所以这一现象与发电机的工作原理相同。
[2]由灵敏电流计指针向右偏转可知，感应电流从其正接线柱，从而判断出通电螺线管中的电流方向，通过右手螺旋定则可判断出通电螺线管的右端是S极，再根据异名磁极相互吸引可判断出小磁针的a段是N极。
19．
【解析】灯泡L1、L2并联，开关控制整个电路，开关在干路上；电流表测总电流，电流表也在干路上；滑动变阻器的滑片向右移动，灯泡L1变亮，说明变阻器与灯串联，且滑动变阻器滑片右边的电阻连入电路；因电压表测灯泡L2的电压，最后将电压表与L2并联，如图所示：

20．
【解析】试题分析：按着一定的顺序依次连接，如从电源正极开始．
考点：电路的连接
21．右 定值电阻
【解析】（1）[1]为了保护电路，开关在闭合前，滑动变阻器的滑片应位于最大值右端。
（2）[2]电流表示数几乎为零，说明电路发生断路，电压表示数接近电源电压，说明与电压表并联的电路之外部分完全，可能是定值电阻断路。
（3）[3]由表中数据知道，电阻一定时，电压与电流的比值是一定的，故得出的结论是：电阻一定时，通过导体的电流与它两端的电压成正比，数学表达式

22． 变大 B A 0.5 灯的电阻随温度的变化而变化
【解析】（1）[1]变阻器按一上一下连入电路中与灯串联，小灯泡额定电压为2.5V，故电压表选用小量程与灯并联，电阻约为10Ω，由欧姆定律，灯的额定电流约为

故电流表选用小量程与灯串联，如图所示

（2）[2]小刚闭合开关后，小灯泡的灯丝突然被烧断，则电压表串联在电路中，电压表与电源连通测电源电压，根据串联电路电压的规律，故电压表的示数变大。
[3]为保护电路，小组讨论后一致认为，闭合开关前，如图甲中滑动变阻器的滑片P应位于阻值最大处的B端；
（3）[4]灯在额定电压下正常发光，由图2可知，电压选用小量程，分度值为0.1V，示数为2V，2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向A端移动，直到电压表示数为额定电压2.5V。
（4）[5]根据绘制成图3所示的I﹣U图象知，灯在额定电压下的电流为0.2A，小灯泡的额定功率是
P=UI=2.5V×0.2A=0.5W
[6]该图象不是直线，则说明灯的电阻不是一个定值，主要原因是：灯的电阻随温度的变化而变化。
23．（1）0.9A；（2）10V
【解析】解：（1）当只闭合S1、S2时，只有R3的简单电路，电流表A2测量通过R3的电流，当只闭合S1、S3时，只有R1的简单电路，电流表A1测量通过R1的电流，当闭合开关S1、S2、S3时，三个电阻并联，因为R3和R1两端的电压等于电源电压，R3和R1的阻值不变，通过R3和R1的电流不变，通过R3的电流是0.5A，通过R1的电流是0.1A，电流表A1测量R1和R2的总电流，电流表A2测量干路中的电流，A2表的示数
I =IA1+I3=0.4A+0.5A=0.9A
（2）由（1）可知，通过R2的电流
I2=IA1-I1=0.4A-0.1A=0.3A
并联电路中各个支路的电压相等，所以R2和R3的阻值之比

当只闭合S1时，三个电阻串联，电压表测量R1两端的电压，串联电路中各处的电流相等，所以R2和R3的电压之比

U2=
答：（1）此时A2表的示数是0.9A；
（2）当只闭合S1时，R3两端电压为6V，此时R2两端电压是10V。
24．（1）0.3A；（2）；（3）
【解析】解：（1）由欧姆定律可得：电路中的电流

（2）此时电路中的电流
I′=0.3A+0.1A=0.4A
由欧姆定律可知：此时的电阻值

（3）电压表测电源电压，示数为6V，即电压表偏转一个大格加二个小格，由于电压表和电流表的指针偏离零刻度线的角度恰好相等，电流表用的是0~0.6A量程，分度值为0.02A，此时的电流表示数为I″=0.24A，由欧姆定律可知：此时的电阻值

答：（1）此时电流表的示数为0.3A；
（2）电流增加0.1A时的电阻大小为15Ω；
（3）两表偏转相同角度时的电阻大小为25Ω。
25．（1）2:1；（2）12V；（3）12W；2.88W
【解析】解：（2）由电路图知，S、S1闭合，S2断开时，电阻R1和变阻器R0串联在电路中，电压表测R0两端的电压，电流表测电路中的电流，设电源电压为U，据串联电路的特点有
，
将以上两式相除得

将
U1:U1'=2:3
代入上式可得
U=2U1'
即此时R0两端的电压为电源电压一半，那么R1两端电压也为电源电压一半，据串联电路的分压特点知
R1=R0=20Ω
当滑片置于最左端，则变阻器接入电路的阻值为0，那么电源电压
U=I1R1=0.6A×20Ω=12V
（1）当S、S2闭合，S1断开时，电阻R2和滑动变阻器R0串联在电路中，由题意知
P2:P2'=25:16
据P=I2R知

据串联电路的特点有
I2(R2 +R0)=I2' (R2+R0)
所以
R2=1.5R=1.5×20Ω=30Ω
滑片置于中点时，电路中的电流

那么
I1:I2=0.6A:0.3A=2:1
（3）当三个开关都闭合且滑片置于最左端时，变阻器接入电路的电阻为0，R1、R2并联，此时电路中的总电阻最小，电功率最大为

当开关S、S2闭合，开关S1断开，且滑片置于最右端时，变阻器接入电路的阻值最大，电路中的总电阻最大，电功率最小为

答：（1）I1:I2为2:1；
（2）电源电压为12V；
（3）该电路的最大和电波电功率分别为12W和2.88W。
