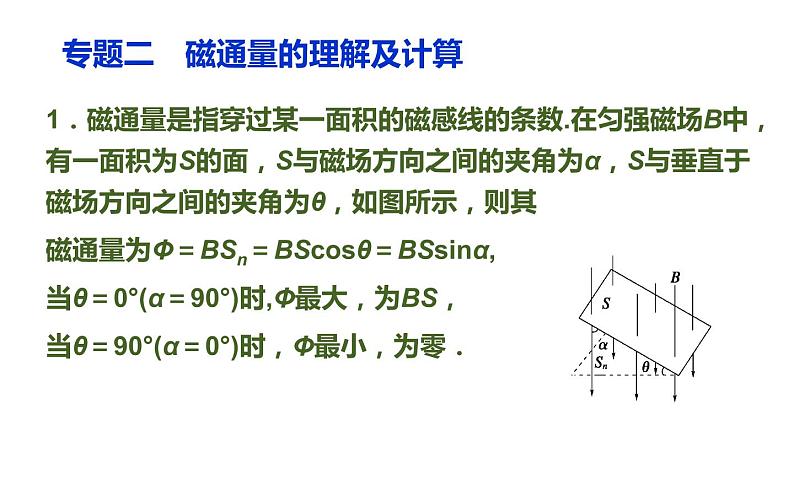

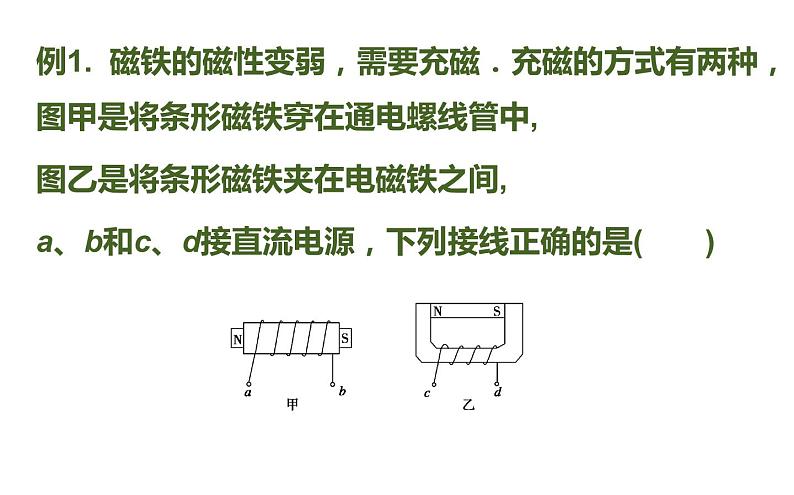

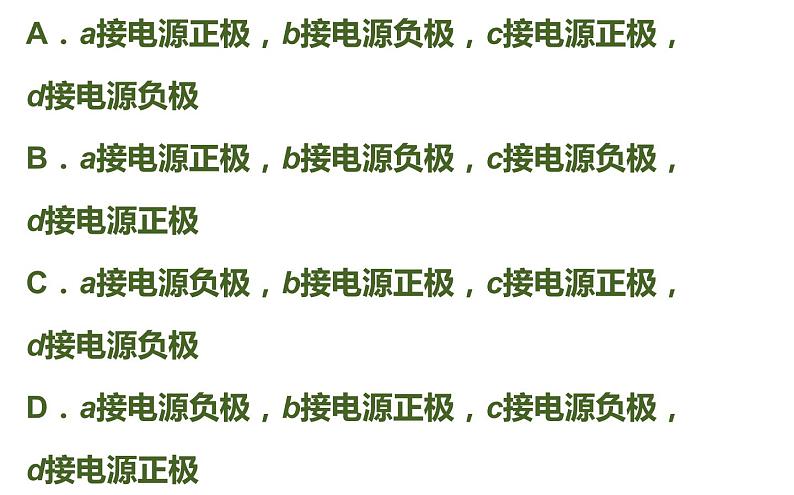

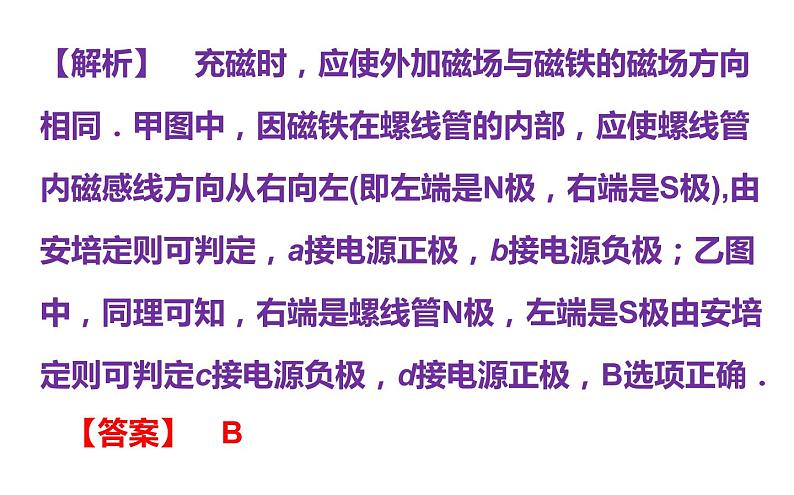

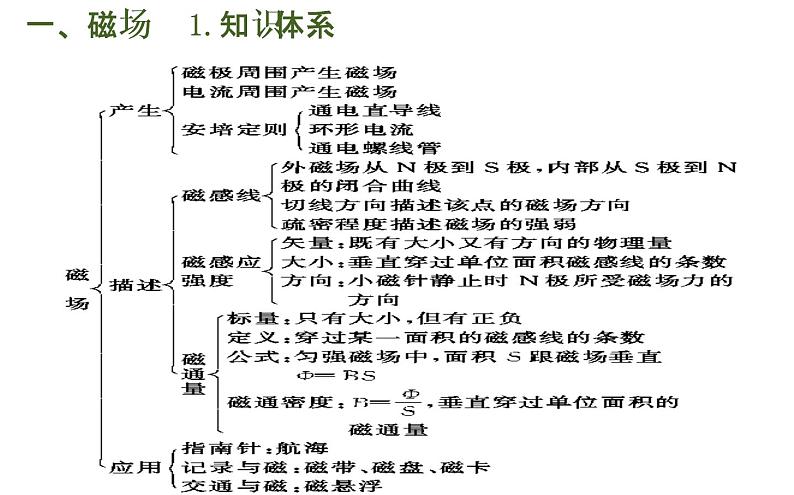

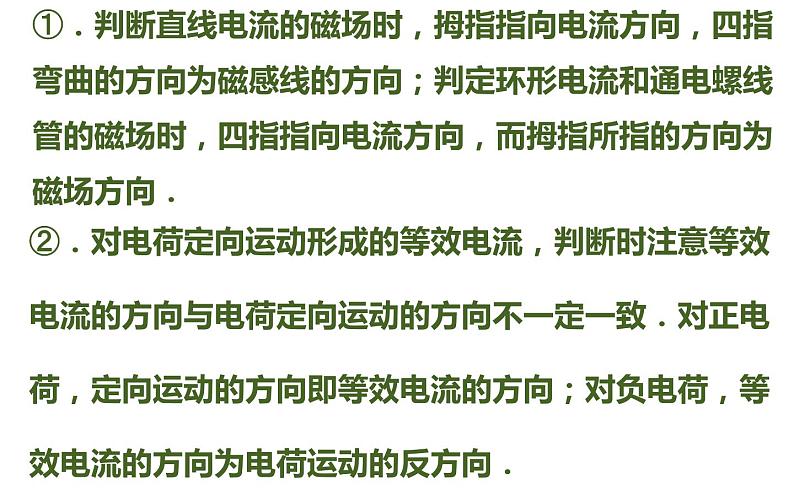

第五章 初识电磁场与电磁波复习课一、磁场 1.知识体系2.专题复习 磁场是一种看不见、摸不着，存在于电流或磁体周围的一种特殊物质，它传递着磁相互作用．电流与磁体、电流与电流、磁体与磁体都是通过磁场相互作用的．要研究电流对磁体或电流对电流的作用，就必须依据安培定则判定电流的磁场方向．应用安培定则(又称右手螺旋定则)判定电流的磁场方向时注意以下两点：专题一　用安培定则判定电流磁场的方向①．判断直线电流的磁场时，拇指指向电流方向，四指弯曲的方向为磁感线的方向；判定环形电流和通电螺线管的磁场时，四指指向电流方向，而拇指所指的方向为磁场方向．②．对电荷定向运动形成的等效电流，判断时注意等效电流的方向与电荷定向运动的方向不一定一致．对正电荷，定向运动的方向即等效电流的方向；对负电荷，等效电流的方向为电荷运动的反方向．例1. 磁铁的磁性变弱，需要充磁．充磁的方式有两种，图甲是将条形磁铁穿在通电螺线管中,图乙是将条形磁铁夹在电磁铁之间,a、b和c、d接直流电源，下列接线正确的是(　　)A．a接电源正极，b接电源负极，c接电源正极，d接电源负极B．a接电源正极，b接电源负极，c接电源负极，d接电源正极C．a接电源负极，b接电源正极，c接电源正极，d接电源负极D．a接电源负极，b接电源正极，c接电源负极，d接电源正极【解析】　充磁时，应使外加磁场与磁铁的磁场方向相同．甲图中，因磁铁在螺线管的内部，应使螺线管内磁感线方向从右向左(即左端是N极，右端是S极),由安培定则可判定，a接电源正极，b接电源负极；乙图中，同理可知，右端是螺线管N极，左端是S极由安培定则可判定c接电源负极，d接电源正极，B选项正确．【答案】　B1．磁通量是指穿过某一面积的磁感线的条数.在匀强磁场B中，有一面积为S的面，S与磁场方向之间的夹角为α，S与垂直于磁场方向之间的夹角为θ，如图所示，则其磁通量为Φ＝BSn＝BScosθ＝BSsinα,当θ＝0°(α＝90°)时,Φ最大，为BS，当θ＝90°(α＝0°)时，Φ最小，为零．专题二　磁通量的理解及计算2．磁通量是标量，但磁通量可以有正、负,因为对一个面来说，磁感线可以从两个方向穿过该面，如图中甲、乙所示，如果将从左穿入该面的磁通量规定为正，则从右边穿入该面的磁通量就为负；反过来也一样，如果穿过某个面有方向相反的磁场，那么实际磁通量应为正、负磁通量的代数和，也可以理解为两方向上穿过平面的磁感线条数之差．3．应注意的问题(1)对磁通量的计算式，只适用于匀强磁场，对非匀强磁场不能直接用该式计算．(2)由于磁感线是闭合曲线，因此穿过任何一个闭合曲面的磁通量均为零．(3)穿过线圈的磁通量与磁场的强弱和线圈横截面的大小有关，与线圈的匝数无关．例2．如图所示，通过恒定电流的导线MN与闭合线框共面，第一次将线框由1平移到2，第二次将线框绕cd边翻转到2，设先后两次通过线框的磁通量变化分别为ΔΦ1和ΔΦ2，则(　　) 　解析：设线框在位置1时的磁通量为Φ1，在位置2时的磁通量为Φ2，直线电流产生的磁场在1处比在2处要强，若平移线框，则ΔΦ1＝Φ1－Φ2，若转动线框，磁感线是从线框的正反两面穿过的，一正一负，因此ΔΦ2＝Φ1＋Φ2.根据分析知：ΔΦ1
