2022年人教版物理中考专题训练 透镜及其应用

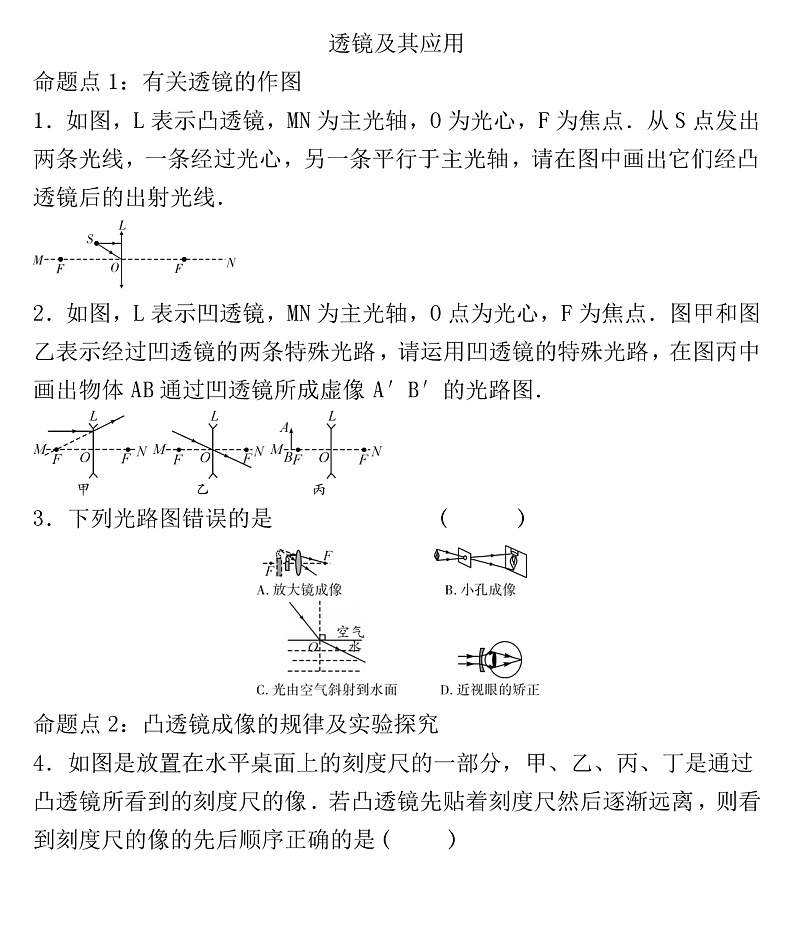

透镜及其应用

命题点1：有关透镜的作图

1．如图，L表示凸透镜，MN为主光轴，O为光心，F为焦点．从S点发出两条光线，一条经过光心，另一条平行于主光轴，请在图中画出它们经凸透镜后的出射光线．

2．如图，L表示凹透镜，MN为主光轴，O点为光心，F为焦点．图甲和图乙表示经过凹透镜的两条特殊光路，请运用凹透镜的特殊光路，在图丙中画出物体AB通过凹透镜所成虚像A′B′的光路图．

3．下列光路图错误的是              (　  　)

命题点2：凸透镜成像的规律及实验探究

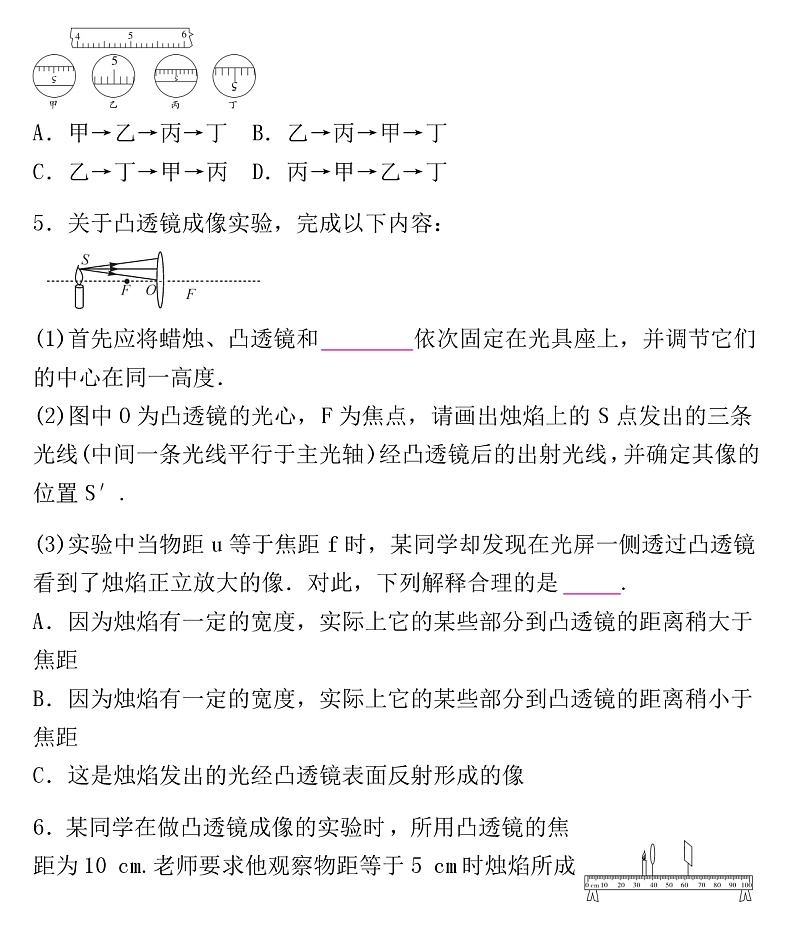

4．如图是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像．若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正确的是(　 　)

A．甲→乙→丙→丁  B．乙→丙→甲→丁

C．乙→丁→甲→丙  D．丙→甲→乙→丁

5．关于凸透镜成像实验，完成以下内容：

(1)首先应将蜡烛、凸透镜和__光屏__依次固定在光具座上，并调节它们的中心在同一高度．

(2)图中O为凸透镜的光心，F为焦点，请画出烛焰上的S点发出的三条光线(中间一条光线平行于主光轴)经凸透镜后的出射光线，并确定其像的位置S′.

(3)实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像．对此，下列解释合理的是__B__.

A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距

B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距

C．这是烛焰发出的光经凸透镜表面反射形成的像

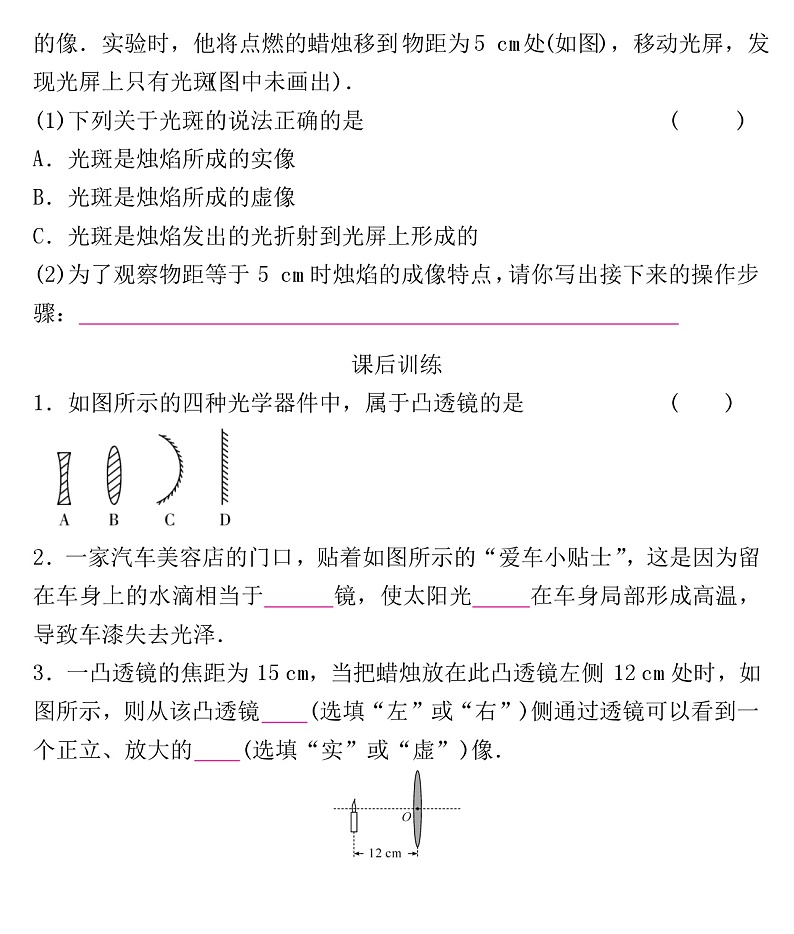

6．某同学在做凸透镜成像的实验时，所用凸透镜的焦距为10 cm.老师要求他观察物距等于5 cm时烛焰所成的像．实验时，他将点燃的蜡烛移到物距为5 cm处(如图)，移动光屏，发现光屏上只有光斑(图中未画出)．

(1)下列关于光斑的说法正确的是                          (　 　)

A．光斑是烛焰所成的实像

B．光斑是烛焰所成的虚像

C．光斑是烛焰发出的光折射到光屏上形成的

(2)为了观察物距等于5 cm时烛焰的成像特点，请你写出接下来的操作步骤：__移去光屏，从光屏一侧透过凸透镜观察烛焰所成的像__．

课后训练

1．如图所示的四种光学器件中，属于凸透镜的是            (    )

2．一家汽车美容店的门口，贴着如图所示的“爱车小贴士”，这是因为留在车身上的水滴相当于凸  透镜，使太阳光会聚 在车身局部形成高温，导致车漆失去光泽．

3．一凸透镜的焦距为15 cm，当把蜡烛放在此凸透镜左侧12 cm处时，如图所示，则从该凸透镜右  (选填“左”或“右”)侧通过透镜可以看到一个正立、放大的虚  (选填“实”或“虚”)像．

4．如图所示，关于近视眼和远视眼，下列说法正确的是      (      )

A．乙为远视眼，应配戴凸透镜矫正

B．乙为近视眼，应配戴凹透镜矫正

C．甲为远视眼，应配戴凹透镜矫正

D．甲为近视眼，应配戴凸透镜矫正

5．(2021·黑龙江)王老师需要摘下眼镜才能看清远处来的是哪位同学，他患的是远视  眼(选填“近视眼”或“远视眼”)，需配戴凸  透镜(选填“凸透镜”或“凹透镜”)矫正.

6.如图所示是许多同学用透镜所做的游戏．

命题点1：透镜对光线的作用

(1)从游戏中可以看出透镜对光有会 聚作用．

命题点2：透镜与视力的矫正

(2) 用这种性质的透镜做成眼镜，可以用来矫正远 视眼．

7.       如图，用照相机给物体照相时，物距应比较远，物体在屏上成一个倒 立(选填“倒立”或“正立”)缩小的实像．为使成的像再小些，可采取的方法是增 大物体与镜头间的距离，同时减 小胶卷与镜头间的距离．(后两空均选填“增大”或“减小”)

8. 如图是投影仪的成像示意图，凸透镜所成的是倒立、放大 的实像，要使屏幕上的像变大一些，应该将凸透镜适当地向下 (选填“上”或“下”)调节，并使投影仪远 离(选填“远离”或“靠近”)屏幕．

9.“眼睛是心灵的窗户”，我们应该保护好自己的眼睛．但有些同学因为不良习惯导致眼睛近视了．如图所示，是近视眼成因示意图，造成近视眼的原因是晶状体太厚 (选填“薄”或“厚”)，折光能力太强，使远

处某点的光会聚在视网膜的前 方(选填“前方”或“后方”)，要用凹透镜 (选填“凸透镜”或“凹透镜”)来矫正.

10.图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A′B′，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．

11.如图为探究凸透镜成像规律的实验情况，A、B、C分别是燃烧的蜡烛、凸透镜、光屏，它们都直立在光具座上，此时屏上出现清晰的像，A、B、C所处位置对应的标尺刻度如图．小亮通过上网查阅科技资料发现，凸透镜成像规律符合公式＋＝(u为物距，

v为像距， f为焦距)，请你据此计算出该凸透镜的焦距f＝__     __.

3.   C
4. C
5.   光屏   图略   B
6.

C       移去光屏，从光屏一侧透过凸透镜观察烛焰所成的像

课后训练

1. B
2.  凸透  会聚
3.   右    虚
4. A
5. 远视眼  凸透镜
6. 会聚   远
7. 倒立    增大  减小
8. 倒立  放大   下   远离
9. 厚   前方   凹透镜
11. 20
