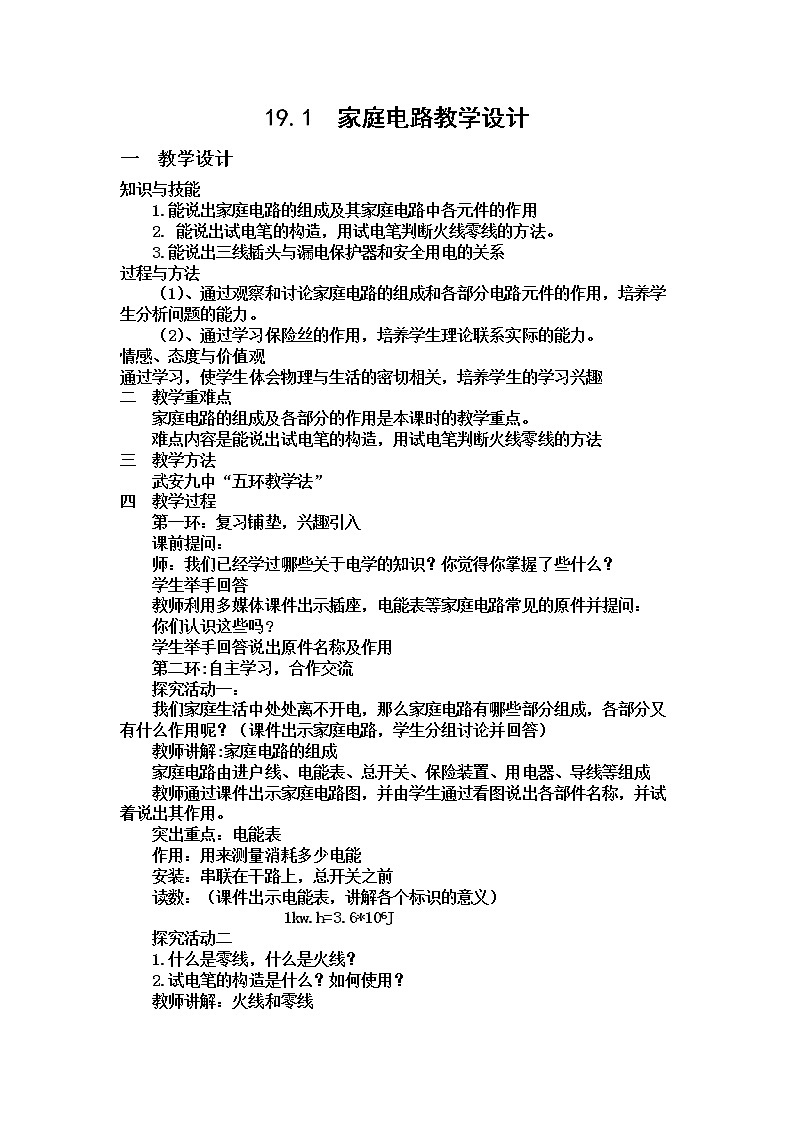

19.1  家庭电路教学设计一  教学设计知识与技能1.能说出家庭电路的组成及其家庭电路中各元件的作用2. 能说出试电笔的构造，用试电笔判断火线零线的方法。3.能说出三线插头与漏电保护器和安全用电的关系过程与方法 （1）、通过观察和讨论家庭电路的组成和各部分电路元件的作用，培养学生分析问题的能力。（2）、通过学习保险丝的作用，培养学生理论联系实际的能力。情感、态度与价值观  通过学习，使学生体会物理与生活的密切相关，培养学生的学习兴趣二  教学重难点 家庭电路的组成及各部分的作用是本课时的教学重点。难点内容是能说出试电笔的构造，用试电笔判断火线零线的方法三  教学方法武安九中“五环教学法”四  教学过程第一环：复习铺垫，兴趣引入课前提问：师：我们已经学过哪些关于电学的知识？你觉得你掌握了些什么？学生举手回答教师利用多媒体课件出示插座，电能表等家庭电路常见的原件并提问：你们认识这些吗?学生举手回答说出原件名称及作用第二环:自主学习，合作交流探究活动一：我们家庭生活中处处离不开电，那么家庭电路有哪些部分组成，各部分又有什么作用呢？（课件出示家庭电路，学生分组讨论并回答）教师讲解:家庭电路的组成家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成教师通过课件出示家庭电路图，并由学生通过看图说出各部件名称，并试着说出其作用。突出重点：电能表作用：用来测量消耗多少电能安装：串联在干路上，总开关之前读数：（课件出示电能表，讲解各个标识的意义）1kw.h=3.6*106J探究活动二1.什么是零线，什么是火线？2.试电笔的构造是什么？如何使用？教师讲解：火线和零线试电笔作用:辨别火线和零线构造：金属笔头，金属笔尾，氖管，电阻，弹簧课件出示正确的握笔方法探究活动三：1.三孔插座如何连线？2.接地线可以起到什么作用？3.漏电保护器的作用是什么？课件出示，教师引导学生连接三孔插座第三环：教师释疑，总结归纳本节课知识总结：1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。2.各用电器（插座）并联 在电路中。3.控制用电器的开关要串联 连接在火线和用电器之间。4．用试电笔可以辨别火线和零线，正确使用试电笔5.了解三线插头的使用与漏电保护器的作用。第四环：反馈练习，学以致用抢答题11、家庭电路进户线的两条输电线中有一根叫零线，另一根叫做___________，也叫端线，用__________可以判断此两根输电线。家庭电路中的电灯和插座间是______联的。2、如图14—3—15所示，图甲试电笔的笔尖A应该是________（选填“导体或”“绝缘体”）。在图乙和图丙中，正确使用试电笔的是图_________，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明火线在插座_______孔。第五环：拓展提高，形成体系当堂检测1．在家庭电路中，从进户线起连接顺序正确的是（   ）A．闸刀开关、电能表、保险盒、插座       B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座       D．电能表、保险盒、闸刀开关、插座2、关于生活用电，下列说法正确的是（   ）A、保险丝的作用是随时切断电路   B、有金属外壳的家用电器，外壳一定要接地C、保险丝熔断一定是电路发生了短路   D、使用测电笔时不能用手接触笔尾的金属体3、洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，如图14—3—17所示，插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（     ）A．家用电器消耗的电能会增加   B．家用电器不能正常工作C．家用电器的使用寿命会缩短   D．人接触家用电器外壳时有可能发生触电事故课后作业：请同学们思考空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？利用课下时间上网搜索一下安全用电的相关知识。板书设计一   家庭电路的组成       由进户线、电能表、总开关、保险装置、用电器、导线等组成二   火线，零线与试电笔       试电笔作用       构造     三   三线插头与漏电保护器        左零右火上接地
