高中数学第四章 框图综合与测试同步达标检测题

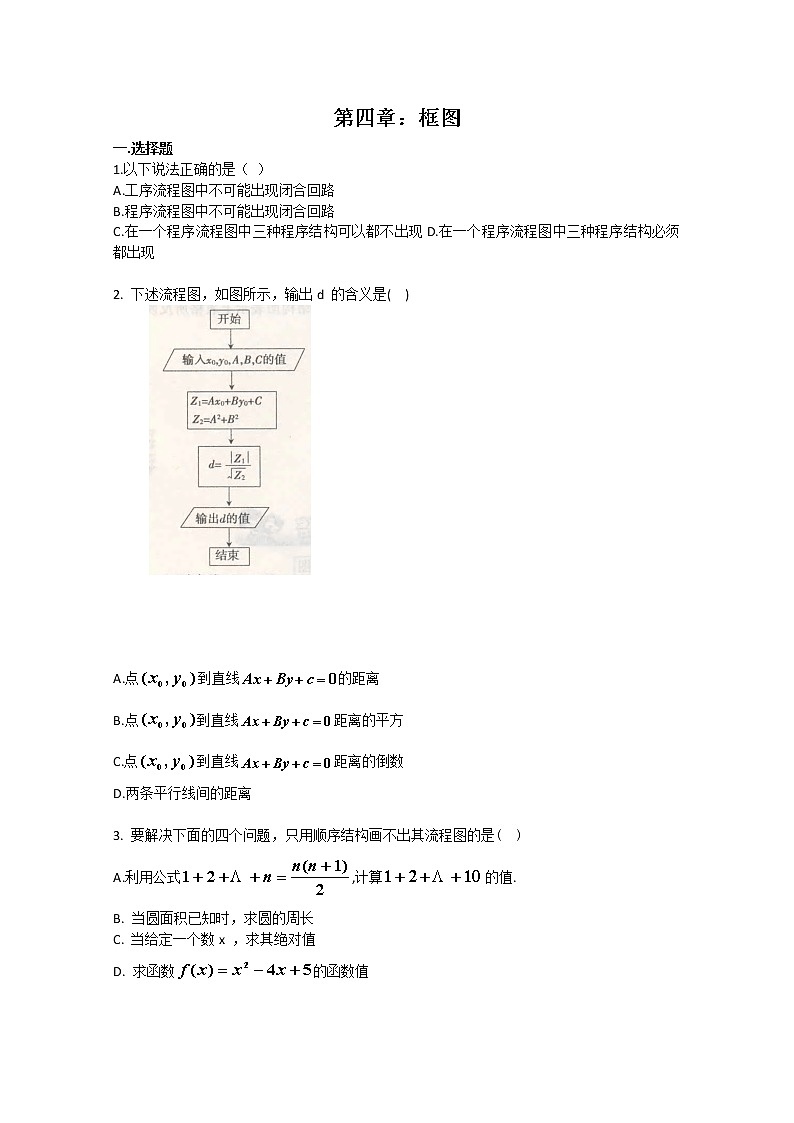

第四章：框图

一.选择题

1.以下说法正确的是（ ）

A.工序流程图中不可能出现闭合回路

B.程序流程图中不可能出现闭合回路

C.在一个程序流程图中三种程序结构可以都不出现D.在一个程序流程图中三种程序结构必须都出现

2. 下述流程图，如图所示，输出d 的含义是(  )

A.点到直线的距离

B.点到直线距离的平方

C.点到直线距离的倒数

D.两条平行线间的距离

3. 要解决下面的四个问题，只用顺序结构画不出其流程图的是(  )

A.利用公式,计算的值.

B. 当圆面积已知时，求圆的周长

C. 当给定一个数x ，求其绝对值

D. 求函数的函数值

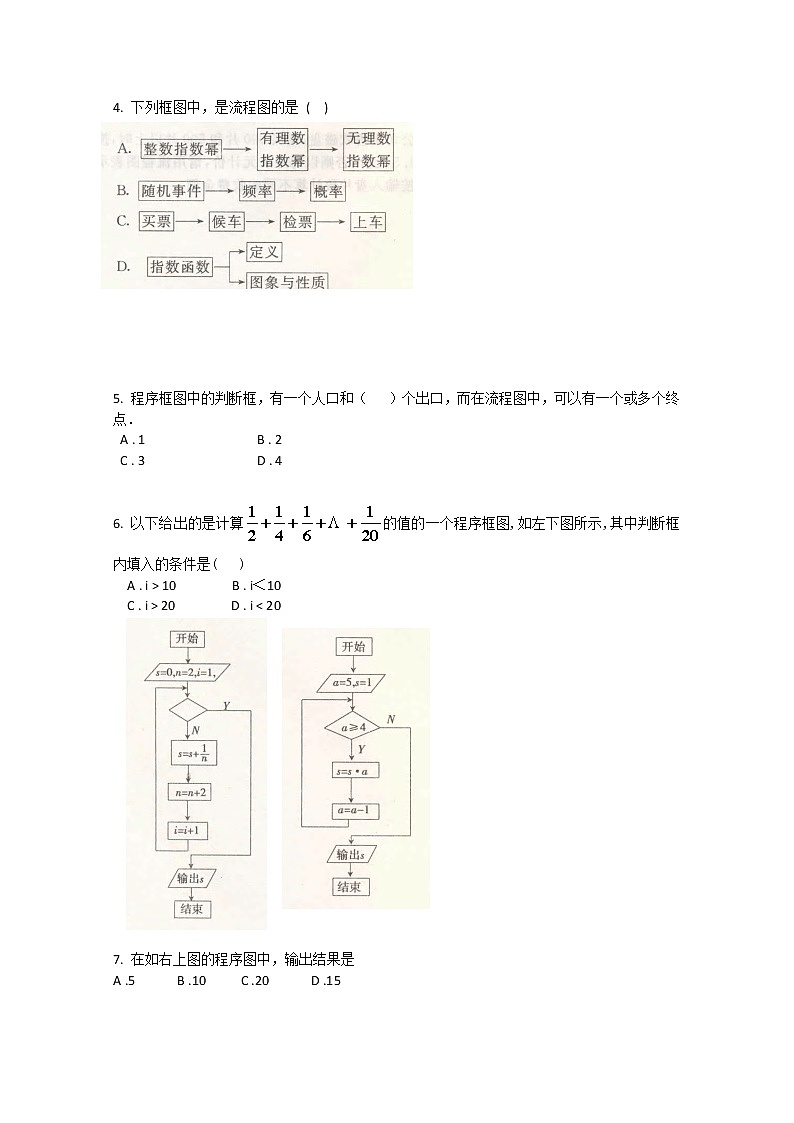

4. 下列框图中，是流程图的是 (  )

5. 程序框图中的判断框，有一个人口和（   ）个出口，而在流程图中，可以有一个或多个终点．

A . 1                B . 2

C . 3                D . 4

6. 以下给出的是计算的值的一个程序框图,如左下图所示,其中判断框内填入的条件是(   )

A . i > 10        B . i＜10
C . i > 20        D . i < 20

7. 在如右上图的程序图中，输出结果是

A .5      B .10     C .20      D .15

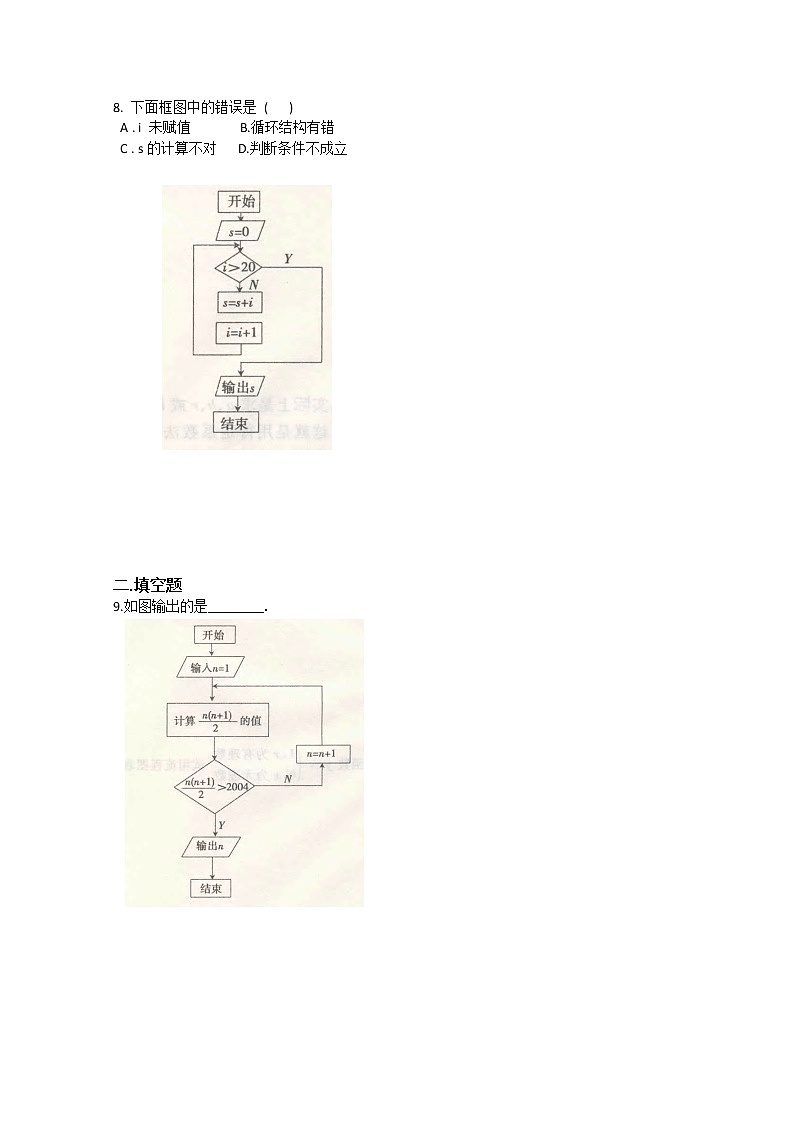

8. 下面框图中的错误是 (   )

A . i 未赋值       B.循环结构有错

C . s的计算不对   D.判断条件不成立

二.填空题

9.如图输出的是________.

10. 景泰蓝是深受人民喜爱的手工艺品．现在我们把它的制作流程叙述一下：

第一步制胎，第二步掐丝，第三步点蓝，第四步烧蓝，第五步打磨，第六步镀金．
请你用工序流程图画出以上工序：

三.解答题

11. 用流程图描述解的算法.

12. 请画出你从写信到发信的全过程的流程图．

13. 有下列要素：糖、盐、碱、有机物、物质、醋、无机物、酒精，设计一个结构图表示这些要素及其关系．

14. 已知函数,试用流程图表示.

15.对任意函数,可按如图所示,构造一个数列发生器,其工作原理如下:

①输入数据,经数列发生器输出;

②若,则数列发生器结束工作;若,将反馈加输入端,再输出,并依此规律进行下去.

 现定义.

(1).若输入,则由数列发生器产生数列,写出的所有项.

(2).若要数列发生器产生一个无穷的常数列,试求输入的初始数据的值.

答案

1.A 2.A 3.C 4.C 5.B 6.A 7. C 8. A

9. 63

10. 制胎；掐丝；点蓝；烧蓝；打磨；镀金

11. 解析:

12. 解析:

13.解析:

14. 解析:

15.解: (1)因为函数的定义域.所以数列只有3项.

(2).令即

解得

故当时,

所以输入的初始数据时,

得到常数列;

时, 得到常数列.
