2021年山东省枣庄市峄城区东方国际学校中考物理一模试卷（解析版）

这是一份2021年山东省枣庄市峄城区东方国际学校中考物理一模试卷（解析版），共34页。试卷主要包含了选择题，填空题，作图与实验，计算题等内容，欢迎下载使用。

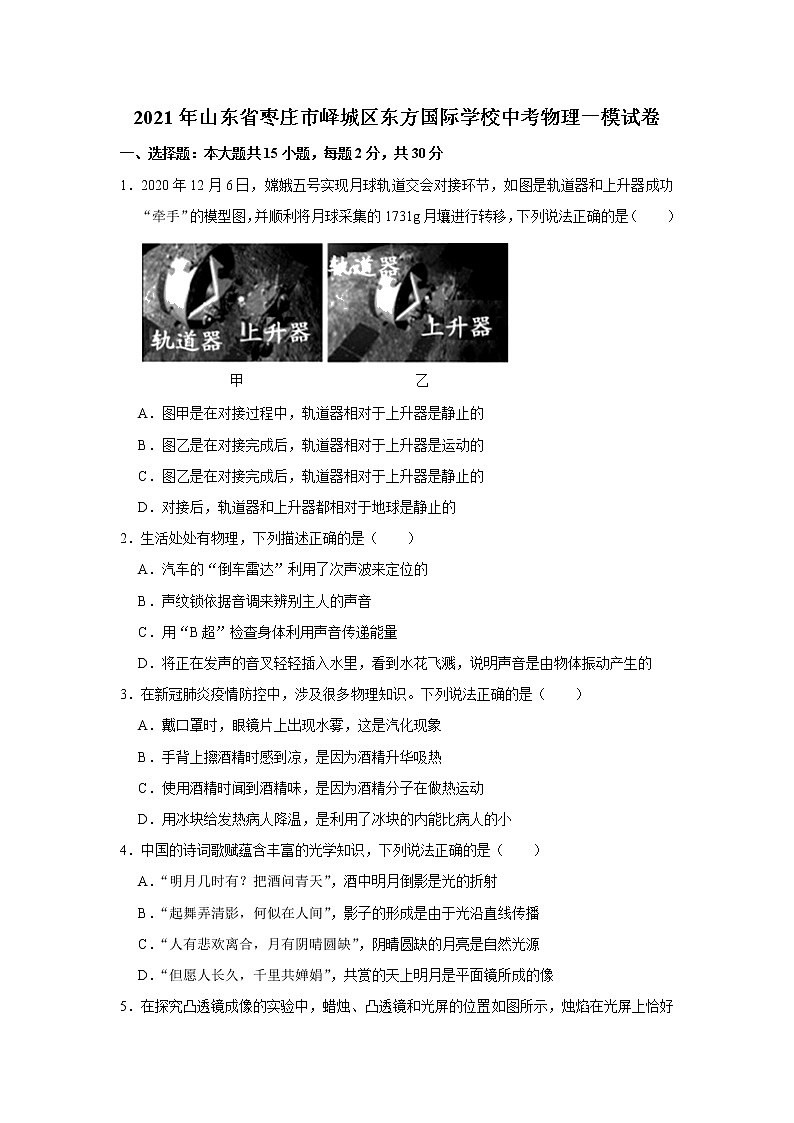

2021年山东省枣庄市峄城区东方国际学校中考物理一模试卷
一、选择题：本大题共15小题，每题2分，共30分
1．2020年12月6日，嫦娥五号实现月球轨道交会对接环节，如图是轨道器和上升器成功“牵手”的模型图，并顺利将月球采集的1731g月壤进行转移，下列说法正确的是（　　）

A．图甲是在对接过程中，轨道器相对于上升器是静止的
B．图乙是在对接完成后，轨道器相对于上升器是运动的
C．图乙是在对接完成后，轨道器相对于上升器是静止的
D．对接后，轨道器和上升器都相对于地球是静止的
2．生活处处有物理，下列描述正确的是（　　）
A．汽车的“倒车雷达”利用了次声波来定位的
B．声纹锁依据音调来辨别主人的声音
C．用“B超”检查身体利用声音传递能量
D．将正在发声的音叉轻轻插入水里，看到水花飞溅，说明声音是由物体振动产生的
3．在新冠肺炎疫情防控中，涉及很多物理知识。下列说法正确的是（　　）
A．戴口罩时，眼镜片上出现水雾，这是汽化现象
B．手背上擦酒精时感到凉，是因为酒精升华吸热
C．使用酒精时闻到酒精味，是因为酒精分子在做热运动
D．用冰块给发热病人降温，是利用了冰块的内能比病人的小
4．中国的诗词歌赋蕴含丰富的光学知识，下列说法正确的是（　　）
A．“明月几时有？把酒问青天”，酒中明月倒影是光的折射
B．“起舞弄清影，何似在人间”，影子的形成是由于光沿直线传播
C．“人有悲欢离合，月有阴晴圆缺”，阴晴圆缺的月亮是自然光源
D．“但愿人长久，千里共婵娟”，共赏的天上明月是平面镜所成的像

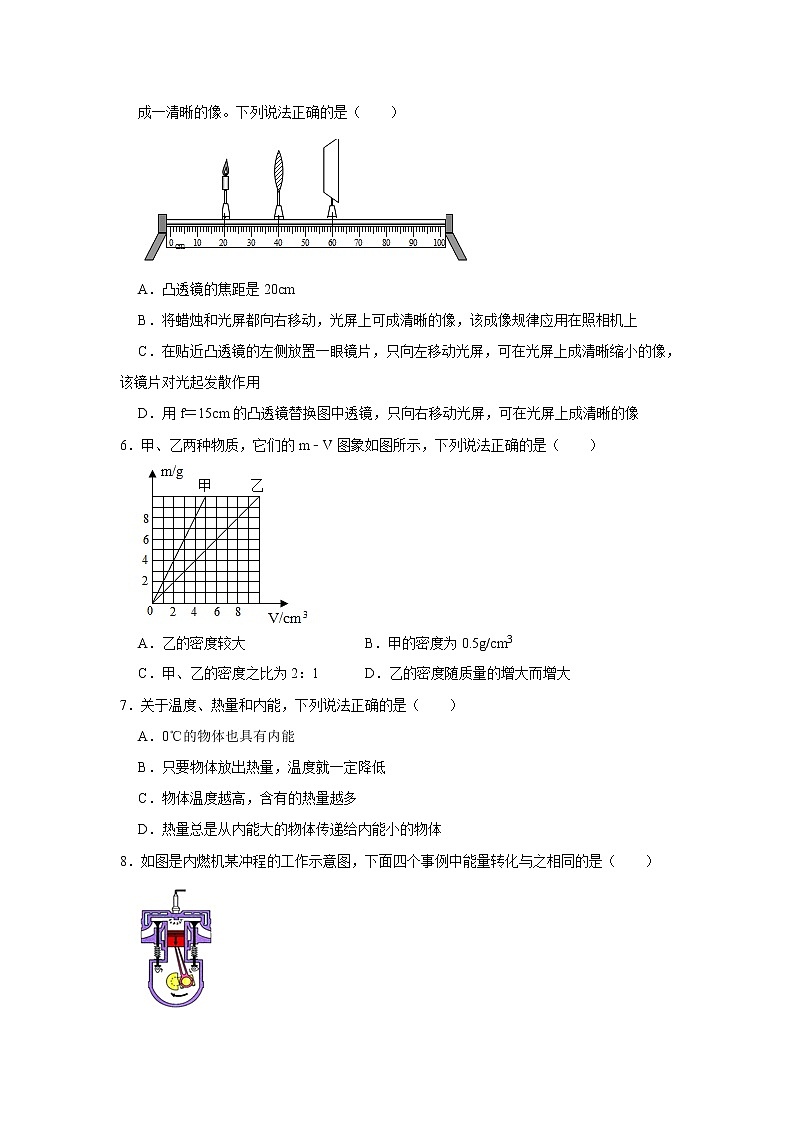

5．在探究凸透镜成像的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。下列说法正确的是（　　）

A．凸透镜的焦距是20cm
B．将蜡烛和光屏都向右移动，光屏上可成清晰的像，该成像规律应用在照相机上
C．在贴近凸透镜的左侧放置一眼镜片，只向左移动光屏，可在光屏上成清晰缩小的像，该镜片对光起发散作用
D．用f＝15cm的凸透镜替换图中透镜，只向右移动光屏，可在光屏上成清晰的像
6．甲、乙两种物质，它们的m﹣V图象如图所示，下列说法正确的是（　　）

A．乙的密度较大 B．甲的密度为0.5g/cm3
C．甲、乙的密度之比为2：1 D．乙的密度随质量的增大而增大
7．关于温度、热量和内能，下列说法正确的是（　　）
A．0℃的物体也具有内能
B．只要物体放出热量，温度就一定降低
C．物体温度越高，含有的热量越多
D．热量总是从内能大的物体传递给内能小的物体

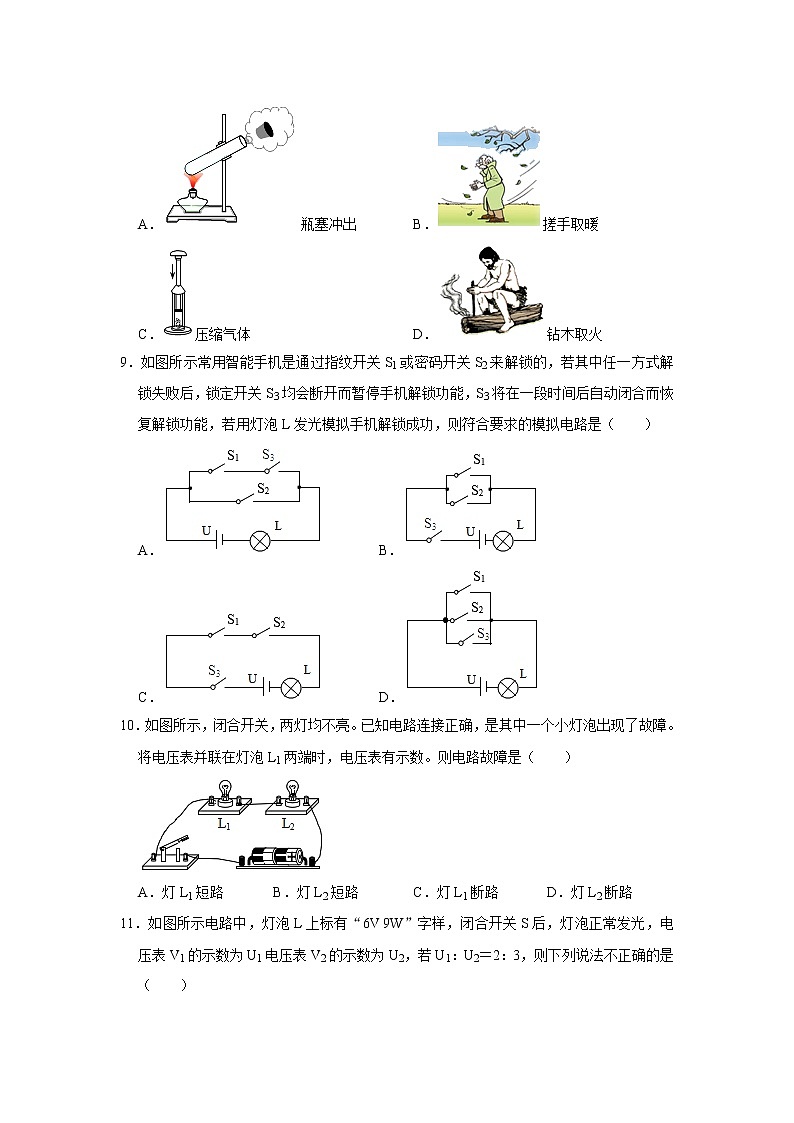

8．如图是内燃机某冲程的工作示意图，下面四个事例中能量转化与之相同的是（　　）

A．瓶塞冲出 B．搓手取暖
C．压缩气体 D．钻木取火
9．如图所示常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能，若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（　　）
A． B．
C． D．
10．如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
11．如图所示电路中，灯泡L上标有“6V 9W”字样，闭合开关S后，灯泡正常发光，电压表V1的示数为U1电压表V2的示数为U2，若U1：U2＝2：3，则下列说法不正确的是（　　）

A．电源电压是15V B．电阻R的阻值是6Ω
C．灯泡L中的电流是1.5A D．电阻R消耗的功率是6W
12．“安全用电，珍惜生命”是公民应有的安全意识。有关说法正确的是（　　）
A．可以在高压线下钓鱼
B．雷雨天在大树下避雨
C．发现有人触电，应该立即用手拉他
D．手机充电器不可以长时间插在插座上
13．如图甲所示滑动变阻器的滑片从a端滑到b端的过程中，电流表和电压表示数变化的规律如图乙所示。则以下说法正确的是（　　）

A．滑动变阻器的最大阻值为60Ω
B．滑片在滑动的过程中，电阻R0的电功率不断变大
C．滑片在滑动的过程中，电路中的最大电流为0.5A
D．滑片在从a端滑到b端的过程中，滑动变阻器的功率先变大后变小
14．下列四幅图中可探究磁场对电流作用的是（　　）
A． B．
C． D．
15．关于能源、材料和通讯，下列说法正确的是（　　）
A．天然气是可再生能源
B．超导体材料可制成电热器
C．电视机是通过电磁波传递图像信号和声信号
D．“永动机”是可以制造出来的
二、填空题：本大题每空1分，共13分.
16．（2分）甲、乙两辆汽车在平直公路上同向匀速行驶，由两车的s﹣t图可知（如图），乙车速度为　 　km/h；t＝0时，甲车在乙车前方200米，乙车追上甲车还需　 　s。

17．（2分）在公共场所打电话、说话“轻声”是文明的表现，这里的“轻声”是指声音的　 　；这是在声源处防止噪声　 　。
18．（2分）把1kg的水从60℃开始加热至沸腾，温度随时间变化的图象如图，由图象可知，水的沸点是　 　℃；水从70℃加热至90℃需要吸收的热量是　 　J．[c水＝4.2×103J/（kg•℃）]

19．（3分）如图所示的电路中，要使R1、R2串联，应闭合的开关是　 　；要使R1、R2并联，应闭合的开关是　 　，（选填“S1”、“S2”、“S3”）；该电路中干电池供电时将　 　能转化为电能。

20．（2分）将分别标有“6V 6W”和“3V 3W”的甲、乙两只灯泡串联接在电压为3V的电源两端，　 　灯更亮；若并联接在该电源两端，两灯消耗的功率之比P甲：P乙＝　 　。（忽略温度对灯丝电阻的影响）
21．（2分）虽然纯净的水是不导电的，但一般的水都能导电。根据水的导电性可以设计一种水位自动报警器，其原理如图所示，图中的螺线管中插入了一根软铁棒，通电后磁性会更　 　（选填“强”或“弱”）；当水位到达金属块A时，　 　（选填“红”或“绿”）灯亮。

三、作图与实验（共15分）
22．（2分）请作出蜡烛发出的光通过透镜之后的光线；完成图中光的反射的光路图。

23．（2分）请在图中用笔画线代替导线，将电灯、开关连入照明电路中。
24．（2分）有一个正负极标示不清的电源，为了分清正负极，某回学自制了一个螺线管，将其悬挂起来并使其在水平面内能自由转动。用该电源给螺线管通电，螺线管静止时A端指向北方（如图），请在图中标出电源的正负极。
25．（4分）在研究“不同物质的温度变化与吸热关系”实验中，取质量和初温都相同的甲、乙两种液体，分别装入相同烧杯中，用相同的加热器加热，如图A所示。
（1）图B为某时刻的温度，其示数为　 　℃。
（2）分析图C可知，吸收相同热量，　 　液体升温更高；　 　液体更适合作汽车发动机的冷却液（选填“甲”或“乙”）。
（3）若甲、乙液体从图C所示的初温分别升高到40℃和35℃，吸收热量之比为2：1，则甲、乙液体的比热容之比为　 　。

26．（5分）小欣利用实验探究“电流跟电阻的关系”．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．
（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；
（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是　 　．
A．电阻R处短路 B．电阻R处断路 C．滑动变阻器处断路
（3）排除故障后进行实验．实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．由图象可以得出结论：电压一定时，　 　；
（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为　 　V不变，应将滑动变阻器的滑片P向　 　（选填“A”或“B”）移动，记录此时各表的示数．

四、计算题（第27题4分，第28题8分，本大题共12分）
27．（4分）孙畅同学在实验室做测量物质密度实验时，想测量一下手里果汁饮料的密度，她用天平、玻璃瓶和水来测量果汁的密度，测得空瓶的质量为25.4g，瓶中装满水后总质量为47.4g，将水全部倒出并装满果汁后测得总质量为51.8g。请你帮她计算：
（1）玻璃瓶的容积？
（2）果汁的密度是多少
28．（8分）如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220V，R1和R2均为电烤箱中的加热元件，R2的阻值为70Ω．当只闭合S1时为低温挡，低温挡电烤箱的电功率为440W。

（1）低温挡工作时，电路中的电流是多少？
（2）发热电阻R1的阻值是多少？
（3）高温挡时应该闭合的开关是　 　，高温挡的电功率是多少？
（4）小余发现在傍晚用电高峰时，电烤箱内比平时温度低，他猜想是用电高峰时电压偏低所致，于是他想用电能表和秒表测量家庭电路的实际电压。傍晚用电高峰时，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在30s内电能表的转盘转了25转，电能表的铭牌如图丙所示，则用电高峰时家庭电路的实际电压为多少？（不考虑电阻值随温度的变化）

2021年山东省枣庄市峄城区东方国际学校中考物理一模试卷
参考答案与试题解析
一、选择题：本大题共15小题，每题2分，共30分
1．（2分）2020年12月6日，嫦娥五号实现月球轨道交会对接环节，如图是轨道器和上升器成功“牵手”的模型图，并顺利将月球采集的1731g月壤进行转移，下列说法正确的是（　　）

A．图甲是在对接过程中，轨道器相对于上升器是静止的
B．图乙是在对接完成后，轨道器相对于上升器是运动的
C．图乙是在对接完成后，轨道器相对于上升器是静止的
D．对接后，轨道器和上升器都相对于地球是静止的
【分析】在研究物体的运动情况时，要先选取一个标准做为参照物，研究对象和参照物的位置发生了改变，就是运动的，如果位置没有发生改变，则是静止的。
【解答】解：A、图甲是在对接过程中，轨道器相对于上升器位置发生了改变，所以轨道器是运动的，故A错误；
BC、图乙是在对接完成后，轨道器相对于上升器位置没有发生改变，所以轨道器是静止的，故B错误、C正确；
D、对接前后，轨道器和上升器都相对于地球发生了位置的改变，因此它们都是运动的，故D错误。
故选：C。
【点评】本题考查了运动与静止的相对性，在判断物体运动和静止时，关键看物体相对于参照物的位置是否发生了变化。
2．（2分）生活处处有物理，下列描述正确的是（　　）
A．汽车的“倒车雷达”利用了次声波来定位的
B．声纹锁依据音调来辨别主人的声音
C．用“B超”检查身体利用声音传递能量
D．将正在发声的音叉轻轻插入水里，看到水花飞溅，说明声音是由物体振动产生的
【分析】人耳能听到的声音的频率范围是20～20000Hz，低于20Hz的叫次声波，高于20000Hz叫超声波，超声波具有穿透力强、方向性强等特点；
音色是指发声体的声音品质，由发声体本身的特征决定．是区别声音的重要标志；
声音可以传递信息、能量；
声音是由物体振动产生的。
【解答】解：A、超声波局域方向性强的特点，汽车的倒车雷达是利用超声波的回声定位工作的，故A错误；
B、由于每个发声体发出声音的音色是不同的，所以声纹锁是依据音色来辨别主人的声音，故B错误；
C、用“B超”检查身体利用了声音可以传递信息，故C错误；
D、将正在发声的音叉轻轻插入水里，看到水花飞溅，说明声音是由物体振动产生的，故D正确；
故选：D。
【点评】本题考查超声波的应用、音色的特点以及声音的产生条件，属于基本识记内容。
3．（2分）在新冠肺炎疫情防控中，涉及很多物理知识。下列说法正确的是（　　）
A．戴口罩时，眼镜片上出现水雾，这是汽化现象
B．手背上擦酒精时感到凉，是因为酒精升华吸热
C．使用酒精时闻到酒精味，是因为酒精分子在做热运动
D．用冰块给发热病人降温，是利用了冰块的内能比病人的小
【分析】（1）物质从气态变成液态称为液化；
（2）物质直接从固态变为气态叫升华、物质由液体变为气态称为汽化；
（3）扩散现象表明：一切物体的分子都在不停地做无规则运动、分子间有间隙；
（4）物质由固态变为液态叫熔化，熔化吸热。
【解答】解：
A、眼镜片上出现的水雾是空气中的水蒸气遇冷液化形成的小水滴，故A错误；
B、手背上擦酒精时感到凉，是因为酒精汽化吸热，故B错误；
C、闻到酒精的气味是发生了扩散现象，是分子运动的结果，故C正确；
D、用冰块给病人降温是利用冰熔化时吸热，故D错误。
故选：C。
【点评】本题考查生活中的物态变化和扩散现象，看物体由什么状态变为了什么状态，根据物态变化的定义来判断。
4．（2分）中国的诗词歌赋蕴含丰富的光学知识，下列说法正确的是（　　）
A．“明月几时有？把酒问青天”，酒中明月倒影是光的折射
B．“起舞弄清影，何似在人间”，影子的形成是由于光沿直线传播
C．“人有悲欢离合，月有阴晴圆缺”，阴晴圆缺的月亮是自然光源
D．“但愿人长久，千里共婵娟”，共赏的天上明月是平面镜所成的像
【分析】利用下列知识分析判断：
（1）（4）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（2）影子是由于光照射到不透明的物体形成的阴影部分，是由于光的直线传播形成的。
（3）我们把能发光的物体叫做光源；
【解答】解：
A、酒中明月倒影，属于平面镜成像，是由光的反射形成的，故A错误；
B、影子是由光的直线传播过程中，遇到不透明物体，阻挡了光的传播，在其后边形成的一个黑色的区域，故B正确；
C、月亮本身并不发光，不是光源，是因为反射了太阳光才被人看见的，故C错误；
D、太阳发出的光射到月亮上发生反射，然后射入人的眼睛，所以，不属于平面镜成像，故D错误。
故选：B。
【点评】此题通过几个日常生活中的现象考查了对光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象。
5．（2分）在探究凸透镜成像的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。下列说法正确的是（　　）

A．凸透镜的焦距是20cm
B．将蜡烛和光屏都向右移动，光屏上可成清晰的像，该成像规律应用在照相机上
C．在贴近凸透镜的左侧放置一眼镜片，只向左移动光屏，可在光屏上成清晰缩小的像，该镜片对光起发散作用
D．用f＝15cm的凸透镜替换图中透镜，只向右移动光屏，可在光屏上成清晰的像
【分析】（1）物距等于2f时，成倒立、等大的实像；
（2）光屏上能承接到的像是实像。凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像；
（3）根据光屏的移动方向可判断像的变化情况；
（4）当f＜u＜2f时，成倒立、放大的实像。
【解答】解：
A、由图可知u＝40cm﹣20cm＝20cm，光屏上得到一个清晰等大的实像，则u＝2f＝20cm，解得f＝10cm，故A错误；
B、将蜡烛和光屏都向右移动，光屏上可成清晰的像，物体处于一倍焦距和二倍焦距之间，成倒立、放大的实像，投影仪就是利用该原理制成的，故B错误；
C、贴近凸透镜的左侧放置一眼镜片，只向左移动光屏，说明透镜对光线有会聚作用，在光屏上成清晰缩小的像，故C错误；
D、用f＝15cm的凸透镜替换图中透镜，物距＝20cm，f＜u＜2f时，成倒立、放大的实像，像距大于2倍焦距，向右移动光屏，可在光屏上成清晰的像，故D正确。
故选：D。
【点评】本题考查了凸透镜成像规律的应用，要熟练掌握规律的内容，解决此题的关键是求出焦距的大小。
6．（2分）甲、乙两种物质，它们的m﹣V图象如图所示，下列说法正确的是（　　）

A．乙的密度较大
B．甲的密度为0.5g/cm3
C．甲、乙的密度之比为2：1
D．乙的密度随质量的增大而增大
【分析】（1）比较物质的密度大小关系，可采取两种方法：①相同体积比较质量，质量大的密度大；②相同质量比较体积，体积小的密度大；
（2）密度是质量与体积的比值，从图象甲中找出一组对应的数据然后根据密度公式求出甲物质的密度；
（3）从图象乙中找出一组对应的数据然后根据密度公式求出乙物质的密度，进一步求出甲乙的密度之比；
（4）密度是物质的一种特性，与物体的质量、体积都无关。
【解答】解：
A、由图象可知，当甲乙的质量相同时，甲物质的体积小，乙物质的体积大，由ρ＝可得，所以甲物质的密度大，乙物质的密度小，故A错误；
B、由图象可知，当甲物质的体积为1cm3时，质量是2g，所以甲物质的密度：ρ甲＝＝＝2g/cm3，故B错误；
C、由图象可知，当乙物质的体积为2cm3时，乙物质的质量是2g，所以乙物质的密度：ρ乙＝＝＝1g/cm3；
故甲、乙的密度之比：ρ甲：ρ乙＝2g/cm3：1g/cm3＝2：1，故C正确；
D、密度是物质的一种特性，与物体的质量、体积都无关，故D错误。
故选：C。
【点评】本题考查了密度的计算和密度公式的应用，从图象中获取有用的信息是关键。
7．（2分）关于温度、热量和内能，下列说法正确的是（　　）
A．0℃的物体也具有内能
B．只要物体放出热量，温度就一定降低
C．物体温度越高，含有的热量越多
D．热量总是从内能大的物体传递给内能小的物体
【分析】（1）一切物体都有内能；
（2）内能的大小与温度、质量和状态有关；
（3）热量是一个过程量，存在于热传递过程中，只能说吸收或者放出热量，不能说含有或者具有热量；
（4）发生热传递的条件是存在温度差。
【解答】解：A、一切物体都有内能，0℃的物体也具有内能，故A正确；
B、物体放出热量，温度可能降低，可能不变，如晶体凝固时放出热量，内能减少，温度不变，故B错误；
C、热量是出现在热传递过程中的一个过程量，不能说物体含有热量，可以说吸收或放出热量，故C错误；
D、发生热传递时，热量总是从温度高的物体传递给温度低的物体，故D错误。
故选：A。
【点评】本题主要考查学生对内能、温度、热传递的理解，是热学的难点；要特别注意：温度升高，内能一定增加；但是，内能增加，温度不一定升高。
8．（2分）如图是内燃机某冲程的工作示意图，下面四个事例中能量转化与之相同的是（　　）

A．瓶塞冲出 B．搓手取暖
C．压缩气体 D．钻木取火
【分析】（1）内燃机是利用内能做功的机器，其在工作时有四个冲程，即吸气、压缩、做功、排气四个冲程。其中压缩冲程将机械能转化为内能；做功冲程将内能转化为机械能。
（2）改变内能的方式有：做功和热传递。做功可以改变物体的内能，对物体做功的过程中，机械能转化为内能，物体内能增加。
【解答】解：
根据图示可知，两个气门都关闭，活塞下行，因此该冲程为做功冲程，将内能转化为机械能；
A、酒精燃烧时化学能转化为内能，试管口塞子喷出是内能转化为机械能，故A符合题意；
B、冬天，搓手取暖是克服摩擦力做功，把机械能转化为内能，内能增加，故B不符合题意；
C、用力将活塞压下，活塞对筒内空气做功，筒内空气的内能增大、温度升高，达到了棉花的着火点，棉花就会燃烧，此过程中机械能转化为内能，故C不符合题意；
D、钻木取火过程中，克服摩擦力做功，机械能转化为内能，内能增加，故D不符合题意。
故选：A。
【点评】此题考查了做功改变物体内能的情况，需要注意的是：对物体做功，物体内能增加，物体对外做功，物体内能减小。
9．（2分）如图所示常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能，若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（　　）
A．
B．
C．
D．
【分析】由题意可知，指纹开关S1或密码开关S2均可以解锁说明两开关可以独立工作、互不影响即为并联，锁定开关S3断开时暂停手机解锁功能，说明锁定开关S3位于干路，然后与灯泡、电源组成电路，据此进行解答。
【解答】解：由题意可知，指纹开关S1或密码开关S2均可以解锁，锁定开关S3断开时暂停手机解锁功能，
则指纹开关S1和密码开关S2可以独立工作、互不影响即为并联，且锁定开关S3位于干路，
然后与灯泡、电源组成电路，结合选项电路图可知，选项B符合。
故选：B。
【点评】本题考查了串并联电路的设计，根据题意得出三个开关的位置和连接方式是关键。
10．（2分）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
【分析】由图可知，该电路为串联电路；闭合开关灯泡不亮，原因有两个：断路或短路，已知两灯都不亮，所以不可能是一灯短路，只能是断路。
【解答】解：由图可知，该电路为串联电路；闭合开关两灯均不亮，说明电路出现了断路情况；将电压表并联在灯泡L1两端时，电压表有示数，说明电压表与电源的正负极之间是接通的，所以故障是灯L1断路。
故选：C。
【点评】用电压表检验电路故障时，将电压表与用电器并联，如果电压表无示数，可能是并联的用电器短路或其它部分断路；如果电压表有示数且较大（接近电源电压），可能是并联的用电器断路或其它部分短路。
11．（2分）如图所示电路中，灯泡L上标有“6V 9W”字样，闭合开关S后，灯泡正常发光，电压表V1的示数为U1电压表V2的示数为U2，若U1：U2＝2：3，则下列说法不正确的是（　　）

A．电源电压是15V B．电阻R的阻值是6Ω
C．灯泡L中的电流是1.5A D．电阻R消耗的功率是6W
【分析】由电路图可知，L与R串联，电压表V1测L两端的电压，电压表V2测R两端的电压。
（1）知道灯泡的额定电压和额定功率，根据P＝UI＝求出灯泡的电阻，由欧姆定律算出电路的电流；
（2）灯泡正常发光时的电压和额定电压相等，根据电压之比求出R两端的电压，进一步求出电源的电压；根据串联电路的电流特点和欧姆定律求出两电阻的阻值之比，进一步求出电阻R的阻值，根据P＝UI求出两者的功率之比，然后得出电阻R消耗的功率。
【解答】解：由电路图可知，L与R串联，电压表V1测L两端的电压，电压表V2测R两端的电压。
由P＝UI＝可得，灯泡的电阻：
RL＝＝＝4Ω，
此时电路的电流为：I＝＝＝1.5A，故C正确；
（2）灯泡正常发光时的电压U1＝6V，
由题意可知，U1：U2＝2：3，则R两端的电压：
U2＝U1＝×6V＝9V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U＝U1+U2＝6V+9V＝15V，故A正确；
由I＝可得，两者的阻值之比：
＝＝＝，
则电阻R的阻值：
R＝R1＝×4Ω＝6Ω，故B正确；
由P＝UI可得，两者的功率之比：
＝＝＝，
则电阻R消耗的功率：
P2＝P1＝×9W＝13.5W，故D错误。
故选：D。
【点评】本题考查了串联电路的特点和欧姆定律、电功铝公式的应用，要注意灯泡正常发光时的电压和额定电压相等。
12．（2分）“安全用电，珍惜生命”是公民应有的安全意识。有关说法正确的是（　　）
A．可以在高压线下钓鱼
B．雷雨天在大树下避雨
C．发现有人触电，应该立即用手拉他
D．手机充电器不可以长时间插在插座上
【分析】（1）安全用电的原则：不接触低压带电体，不靠近高压带电体；
（2）雷雨时，应避免在大树及高大的建筑物下；
（3）人触电，人已与火线相连，应尽快使人脱离带电体；
（4）充电器长时间插在电源插孔上会发热，引起安全事故。
【解答】解：
A、高压线下钓鱼，鱼线很容易接触到高压线，会发生触电，故A错误；
B、雷电是高空云层放电，高大的树木、建筑物等易将电流导向大地，所雷雨天躲在大树底下避雨非常危险，故B错误；
C、发现有人触电时，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故C错误；
D、充电器长时间插在电源插孔上会持续发热，容易引起线路的安全事故，故D正确。
故选：D。
【点评】了解安全用电常识，并能在生活中加以运用，既是解答此题的关键，也有一定的现实意义。
13．（2分）如图甲所示滑动变阻器的滑片从a端滑到b端的过程中，电流表和电压表示数变化的规律如图乙所示。则以下说法正确的是（　　）

A．滑动变阻器的最大阻值为60Ω
B．滑片在滑动的过程中，电阻R0的电功率不断变大
C．滑片在滑动的过程中，电路中的最大电流为0.5A
D．滑片在从a端滑到b端的过程中，滑动变阻器的功率先变大后变小
【分析】如图甲所示，R0与R串联，电流表测电路中的电流，电压表测R两端的电压；
（1）当滑片位于b端时，变阻器接入电路中的电阻最大时，此时电路中的电流最小，根据图乙得出电表的示数，根据欧姆定律求出滑动变阻器的最大阻值；
（2）根据滑片的移动方向判定电路电流的变化，根据P＝I2R判定R0的电功率的变化；
（3）根据乙图判定电路中的最大电流；
（4）利用P＝I2R分析滑动变阻器功率的变化。
【解答】解：如图甲所示，R0与R串联，电流表测电路中的电流，电压表测R两端的电压；
A、当滑片位于b端时，R0与R串联，电流表测电路中的电流，电压表测R两端的电压，此时电路中的电流最小，
由图乙可知，电路中的电流I小＝0.1A，UR＝5V，
由I＝可得，滑动变阻器的最大阻值：R＝＝＝50Ω，故A错误；
B、滑动变阻器的滑片从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路的电流减小，根据P＝I2R判定R0的电功率变小，故B错误；
C、根据乙图可知，滑动变阻器接入电路中电阻为0时，电流是最大的，最大电流为0.6A，故C错误；
D、设滑动变阻器的电阻为R，电路中的电流：I＝，
滑动变阻器R的电功率：P＝I2R＝（）2R＝＝＝＝，所以，当R＝R0＝10Ω时，滑动变阻器R的功率最大，即滑片在从a端滑到b端的过程中，滑动变阻器的功率先变大后变小，故D正确。
故选：D。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据图像读出相关的信息。
14．（2分）下列四幅图中可探究磁场对电流作用的是（　　）
A． B．
C． D．
【分析】实验的装置不同，则可完成的实验不同；故可以由实验的装置知道其实验的目的及意义。
【解答】解：
A、当将通电直导线放在小磁针上方时，小磁针会发生偏转，故说明通电导线周围存在磁场，故A错误；
B、当开关闭合时，放在磁场中的导体会在磁场力的作用下运动起来，故探究的是磁场对电流作用力，故B正确；
CD、导体与电流表或灯泡相连，故在闭合回路中当导体棒在磁场中做切割磁感线运动时，电路中会产生电流，故探究的是电磁感应，故CD错误；
故选：B。
【点评】在电磁学部分中，电磁感应与通电导体在磁场中的运动为互逆过程，可明确是先有的运动还是先有的电流，由运动产生电流则为电磁感应，若是由电流引起的运动，则为通电导体在磁场中的受力。
15．（2分）关于能源、材料和通讯，下列说法正确的是（　　）
A．天然气是可再生能源
B．超导体材料可制成电热器
C．电视机是通过电磁波传递图像信号和声信号
D．“永动机”是可以制造出来的
【分析】（1）煤、石油、天然气是化石能源，使用后在短时间内不能再生，所以是不可再生能源；
（2）某些物质在很低的温度时，电阻就变成了零，这是超导现象；
（3）根据电视是用来接收电磁波信号的进行解答；
（4）任何机械在使用过程中总有能量损耗，所以不可能制成永动机。
【解答】解：
A、天然气使用后在短时间内不能再生，所以它是不可再生能源，故A不符合题意；
B、超导材料是指电阻为零的材料，若制成电热器是不可能发热的，故B不符合题意；
C、电视信号是通过电磁波来进行传播，故C符合题意；
D、任何机械在使用过程中总有能量损耗，所以不可能制成永动机，故D不符合题意；
故选：C。
【点评】此题考查的知识点较多，有能源的分类、超导体的特点及能量的转化和守恒等，基础性题目。
二、填空题：本大题每空1分，共13分.
16．（2分）甲、乙两辆汽车在平直公路上同向匀速行驶，由两车的s﹣t图可知（如图），乙车速度为　72　km/h；t＝0时，甲车在乙车前方200米，乙车追上甲车还需　40　s。

【分析】根据图象，利用速度公式可求甲乙两车的速度；根据乙车追上甲车时两车通过的距离的关系列出等式求解需要的时间。
【解答】解：由图可知，t＝10s时，s甲＝350m﹣200m＝150m，s乙＝200m，
则v甲＝＝＝15m/s，v乙＝＝＝20m/s＝72km/h，
乙车追上甲车需要的时间为t′，则根据题意可得：
v甲t′+200m＝v乙t′，即15m/s×t′+200m＝20m/s×t′，
解得，t′＝40s。
故答案为：72；40。
【点评】此题考查速度公式及其应用，关键是根据乙车追上甲车时两车通过的距离的关系列出等式。
17．（2分）在公共场所打电话、说话“轻声”是文明的表现，这里的“轻声”是指声音的　响度　；这是在声源处防止噪声　产生　。
【分析】响度是指人耳感觉到的声音的大小，它跟发声体的振幅有关；
减弱噪声的途径：（1）从噪声的产生处减弱噪声；（2）在传播过程中减弱噪声；（3）在人耳处减弱噪声；
【解答】解：（1）“轻声”是指声音小一点，是响度小；
（2）根据减弱噪声的途径，在声源处防止噪声的产生；
故填：响度；产生。
【点评】本题考查声音的特征、减弱噪声的途径等，是一道基础题。
18．（2分）把1kg的水从60℃开始加热至沸腾，温度随时间变化的图象如图，由图象可知，水的沸点是　98　℃；水从70℃加热至90℃需要吸收的热量是　8.4×104　J．[c水＝4.2×103J/（kg•℃）]

【分析】（1）根据液体沸腾的特点找到沸点：液体沸腾时不断吸收热量，温度保持不变，这个不变的温度是液体的沸点；
（2）知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸＝cm△t求水吸收的热量。
【解答】解：由图可知，水沸腾时，不断吸收热量，保持98℃不变，所以98℃是水的沸点；
水吸收的热量：Q吸＝cm△t＝4.2×103J/（kg•℃）×1kg×（90℃﹣70℃）＝8.4×104J。
故答案为：98，8.4×104。
【点评】水的沸腾实验是初中热学部分最重要的实验，本题考查的比较全面，水沸腾图象、沸腾的特点、热量的计算等。
19．（3分）如图所示的电路中，要使R1、R2串联，应闭合的开关是　S2　；要使R1、R2并联，应闭合的开关是　S1、S3　，（选填“S1”、“S2”、“S3”）；该电路中干电池供电时将　化学　能转化为电能。

【分析】（1）已知用电器的连接方式，要判断开关的断开与闭合情况，可以用电流流向法来进行分析。在串联电路中，电流只有一条流通路径；而在并联电路中，电流从正极出发，有多条流通路径，最后都汇合到电源的负极；
（2）干电池属于化学电池，工作过程中将化学能转化为电能。
【解答】解：（1）要使R1、R2串联，电流只有一条流通路径，由电路图知，电流路径应为：电源正极﹣﹣R1﹣﹣﹣S2﹣﹣R2﹣﹣﹣﹣电源负极，由此可判断出：开关S1、S3应断开，而开关S2应闭合；
（2）要使R1、R2并联时，电流有两条流通路径，由电路图知：开关S1与S3闭合，而S2应断开；
（3）干电池为电路提供电能过程中，干电池内部发生化学变化，将化学能转化为电能。
故答案为：S2；S1、S3；化学。
【点评】本题主要考查串、并联电路的设计和辨别，判断的方法有多种，如：定义法、节点法等，在学习中，要多总结解题的规律。
20．（2分）将分别标有“6V 6W”和“3V 3W”的甲、乙两只灯泡串联接在电压为3V的电源两端，　甲　灯更亮；若并联接在该电源两端，两灯消耗的功率之比P甲：P乙＝　1：2　。（忽略温度对灯丝电阻的影响）
【分析】（1）由灯泡铭牌计算灯泡电阻，灯泡的明暗是由其实际功率决定的，据此计算；
（2）根据并联电路的特点，由P＝UI＝进行计算。
【解答】解：
（1）由P＝可得，两灯的电阻分别为：
R甲＝＝＝6Ω，R乙＝＝＝3Ω，
若两灯串联，因串联电路中电流处处相等，R甲＞R乙，由P＝I2R可得P甲实＞P乙实，所以甲灯比乙灯更亮；
（2）若并联接在该电源两端，并联电路中各支路两端电压相等，即U并甲＝U并乙，
由P＝UI＝可得，两灯消耗的功率之比：
P并甲：P并乙＝：＝×＝＝＝。
故答案为：甲；1：2。
【点评】本题考查串并联电路的综合运用，要熟练运用串并联电路的规律，掌握用电器正常工作时的特点。
21．（2分）虽然纯净的水是不导电的，但一般的水都能导电。根据水的导电性可以设计一种水位自动报警器，其原理如图所示，图中的螺线管中插入了一根软铁棒，通电后磁性会更　强　（选填“强”或“弱”）；当水位到达金属块A时，　红　（选填“红”或“绿”）灯亮。

【分析】（1）螺线管中插入软铁棒，软铁棒被磁化，软铁棒的磁场和螺线管的磁场共同作用，使磁性增强；
（2）当水位到达金属块A时，电磁铁有磁性，吸引衔铁，使红灯电路接通。
【解答】解：（1）螺线管插入软铁棒之前，只有螺线管的磁场作用，当螺线管中插入软铁棒，软铁棒被磁化，此时软铁棒磁场和螺线管的磁场共同作用，使磁场大大增强。
（2）当水位到达金属块A时，左端的控制电路接通，电磁铁有磁性，吸引衔铁，使红灯电路接通，红灯亮。
故答案为：强；红。
【点评】本题考查电磁继电器的应用，这个自动控制装置是由控制电路和工作电路两部分组成，工作电路又包括红灯电路和绿灯电路。
三、作图与实验（共15分）
22．（2分）请作出蜡烛发出的光通过透镜之后的光线；完成图中光的反射的光路图。

【分析】在作凸透镜的光路图时，先确定所给光线的特点再根据透镜的光学特点（三条特殊光线）来作图；
根据光的反射定律作图。
【解答】解：
过光心的光线其传播方向不变；平行于主光轴的光线经凸透镜折射后折射光线通过焦点；如图所示：
知道反射光线，首先做出法线，根据反射角等于入射角做出入射光线，如图所示：
。
【点评】凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点。
23．（2分）请在图中用笔画线代替导线，将电灯、开关连入照明电路中。
【分析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
【解答】解：
火线首先进入开关，然后接到灯泡顶端的金属点；零线直接接在灯泡的螺旋套上；这样在开关断开时，电灯灯座上没有电，接触或更换灯泡不会触电；如图所示：

【点评】本题考查了开关、灯的连接方法。开关接在火线与电灯之间，可以使开关断开时，电灯灯座上没有电，这样在换灯泡时不会发生触电。
24．（2分）有一个正负极标示不清的电源，为了分清正负极，某回学自制了一个螺线管，将其悬挂起来并使其在水平面内能自由转动。用该电源给螺线管通电，螺线管静止时A端指向北方（如图），请在图中标出电源的正负极。
【分析】通电后的螺线管相当于一个条形磁铁，然后利用磁体在地磁场的作用下指向南北方向。因此首先利用安培定则确定螺线管的NS极，然后可知电流方向，由此可确定电源的正负极。
【解答】解：地球是个大磁体，其N极在地球的南极附近，其S极在地球的北极附近；因螺线管静止时A端指北，则A端为N极，
由安培定则可知，右手握住螺线管，大拇指指向N极，四指指向电流的方向，则电流由右侧流入，左侧流出。如下图所示：

【点评】安培定则，其中共涉及三个方向：电流方向、磁场方向、线圈绕向，考查时告诉其中的两个方向，确定第三个。
25．（4分）在研究“不同物质的温度变化与吸热关系”实验中，取质量和初温都相同的甲、乙两种液体，分别装入相同烧杯中，用相同的加热器加热，如图A所示。
（1）图B为某时刻的温度，其示数为　39　℃。
（2）分析图C可知，吸收相同热量，　乙　液体升温更高；　甲　液体更适合作汽车发动机的冷却液（选填“甲”或“乙”）。
（3）若甲、乙液体从图C所示的初温分别升高到40℃和35℃，吸收热量之比为2：1，则甲、乙液体的比热容之比为　3：2　。

【分析】（1）根据温度计分度值读数；
（2）我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转化法。
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强
②使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
根据Q＝cm△t分析。
（3）根据c＝求解。
【解答】解：（1）图B中，温度计分度值为1℃，示数为39℃；
（2）分析图C可知，吸收相同热量，即加热相同时间，如下所示，乙液体升温更高；

根据比较吸热能力的第2种方法，甲的吸热能力强，比热容大，根据Q＝cm△t，相同的质量甲乙两种物质，升高相同的温度，甲吸热多，冷却效果好，甲液体更适合作汽车发动机的冷却液；
（3）若甲、乙液体从图C所示的初温分别升高到40℃和35℃，升高的温度分别为：20℃和15℃，吸收热量之比为2：1，根据c＝，
则甲、乙液体的比热容之比为：＝×＝×＝3：2。
故答案为：（1）39；（2）乙； 甲； （3）3：2。
【点评】本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
26．（5分）小欣利用实验探究“电流跟电阻的关系”．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．
（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；
（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是　B　．
A．电阻R处短路 B．电阻R处断路 C．滑动变阻器处断路
（3）排除故障后进行实验．实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．由图象可以得出结论：电压一定时，　导体的电流与导体的电阻成反比　；
（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为　2.5　V不变，应将滑动变阻器的滑片P向　A　（选填“A”或“B”）移动，记录此时各表的示数．

【分析】若电流表示数为0，灯不亮，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；
根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
【解答】解：（1）变阻器按一上一下接入电路中，由图知，电阻两端的电压始终保持：
UV＝IR＝0.1A×25Ω＝﹣﹣﹣﹣＝0.5A×5Ω＝2.5V﹣﹣﹣﹣﹣①，故电压表选用小量程与电阻并联，如下所示：

（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻R处断路，选B；
（3）由①知，电流与电阻之积为一定值，由图象可以得出结论：电压一定时，导体的电流与导体的电阻成反比；
（4）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压为2.5V不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，记录此时各表的示数．
故答案为：（1）如上所示；（2）B；（3）导体的电流与导体的电阻成反比；（4）2.5；A．
【点评】本题探究“电流跟电阻的关系”，考查电路连接、故障和数据分析、控制变量法及操作过程．
四、计算题（第27题4分，第28题8分，本大题共12分）
27．（4分）孙畅同学在实验室做测量物质密度实验时，想测量一下手里果汁饮料的密度，她用天平、玻璃瓶和水来测量果汁的密度，测得空瓶的质量为25.4g，瓶中装满水后总质量为47.4g，将水全部倒出并装满果汁后测得总质量为51.8g。请你帮她计算：
（1）玻璃瓶的容积？
（2）果汁的密度是多少
【分析】（1）玻璃瓶装满水后的总质量减去玻璃瓶的质量等于水的质量，利用ρ＝求水的体积，即为玻璃瓶的容积：
（2）根据题意求出果汁的质量，又知果汁的体积等于玻璃瓶的容积，利用密度公式求待测果汁的密度。
【解答】解：
（1）玻璃瓶中装满水时，水的质量：
m水＝m2﹣m1＝47.4g﹣25.4g＝22g，
由ρ＝可得，玻璃瓶的容积：
V瓶＝V水＝＝＝22cm3。
（2）玻璃瓶中装满果汁时，果汁的质量：
m果汁＝m3﹣m1＝51.8g﹣25.4g＝26.4g，
果汁的体积：
V果汁＝V瓶＝22cm3，
果汁的密度：
ρ果汁＝＝＝1.2g/cm3。
答：（1）玻璃瓶的容积为22cm3；
（2）果汁密度为1.2g/cm3。
【点评】本题考查了密度公式的应用，注意玻璃瓶装满各种液体的体积相同，都等于玻璃瓶的容积。
28．（8分）如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220V，R1和R2均为电烤箱中的加热元件，R2的阻值为70Ω．当只闭合S1时为低温挡，低温挡电烤箱的电功率为440W。

（1）低温挡工作时，电路中的电流是多少？
（2）发热电阻R1的阻值是多少？
（3）高温挡时应该闭合的开关是　S1、S2　，高温挡的电功率是多少？
（4）小余发现在傍晚用电高峰时，电烤箱内比平时温度低，他猜想是用电高峰时电压偏低所致，于是他想用电能表和秒表测量家庭电路的实际电压。傍晚用电高峰时，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在30s内电能表的转盘转了25转，电能表的铭牌如图丙所示，则用电高峰时家庭电路的实际电压为多少？（不考虑电阻值随温度的变化）
【分析】（1）已知低温挡电烤箱的电功率，根据P＝UI求出低温挡工作时电路中的电流；
（2）当只闭合S1时，两电阻串联，为低温挡，已知低温挡电烤箱的电流，由串联电阻的规律结合欧姆定律求出R1；
（3）两开关S1、S2闭合时，为R1的简单电路，由电阻的串联规律结合P＝，可知此时为高温挡，根据P＝得出高温挡的电功率；
（4）电能表盘中标有3000r/kW•h，表示每消耗1kW•h的电能，电能表转盘转3000圈，据此求出电能表的转盘转了25转消耗的电能，根据P＝求出实际功率；根据P＝，在R不变时，电功率与电压的平方成正比求出电高峰时家庭电路的实际电压。
【解答】解：（1）低温挡电烤箱的电功率为440W，根据P＝UI得低温挡工作时电路中的电流：
I＝＝＝2A；
（2）当只闭合S1时，两电阻串联，为低温挡，低温挡的电流为2A，由欧姆定律得电路的总电阻：
R1+R2＝，
故R1＝﹣R2＝﹣70Ω＝40Ω；
（3）两开关S1、S2闭合时，为R1的简单电路，此时的电阻小于两电阻串联的电阻，根据P＝可知此时为高温挡，
高温挡的电功率：
P高＝＝＝1210W；
（4）电能表盘中标有3000r/kW•h，表示每消耗1kW•h的电能，电能表转盘转3000圈，
电能表转盘转25转时，消耗的电能为：
W＝×25kW•h＝kW•h＝×3.6×106J＝3×104J，
实际功率为：
P实＝＝＝1000W；
根据P＝，在R不变时，电功率与电压的平方成正比，故有：
＝，
用电高峰时家庭电路的实际电压为：
U实＝＝＝200V。
故答案为：（1）低温挡工作时，电路中的电流是2A；
（2）发热电阻R1的阻值是40Ω；
（3）S1、S2；高温挡的电功率是1210W；
（4）用电高峰时家庭电路的实际电压为200V。
【点评】本题考查串联电路的规律及电功率公式和利用电能表参数求电功的方法，关键是分析不同挡位电路的连接。
