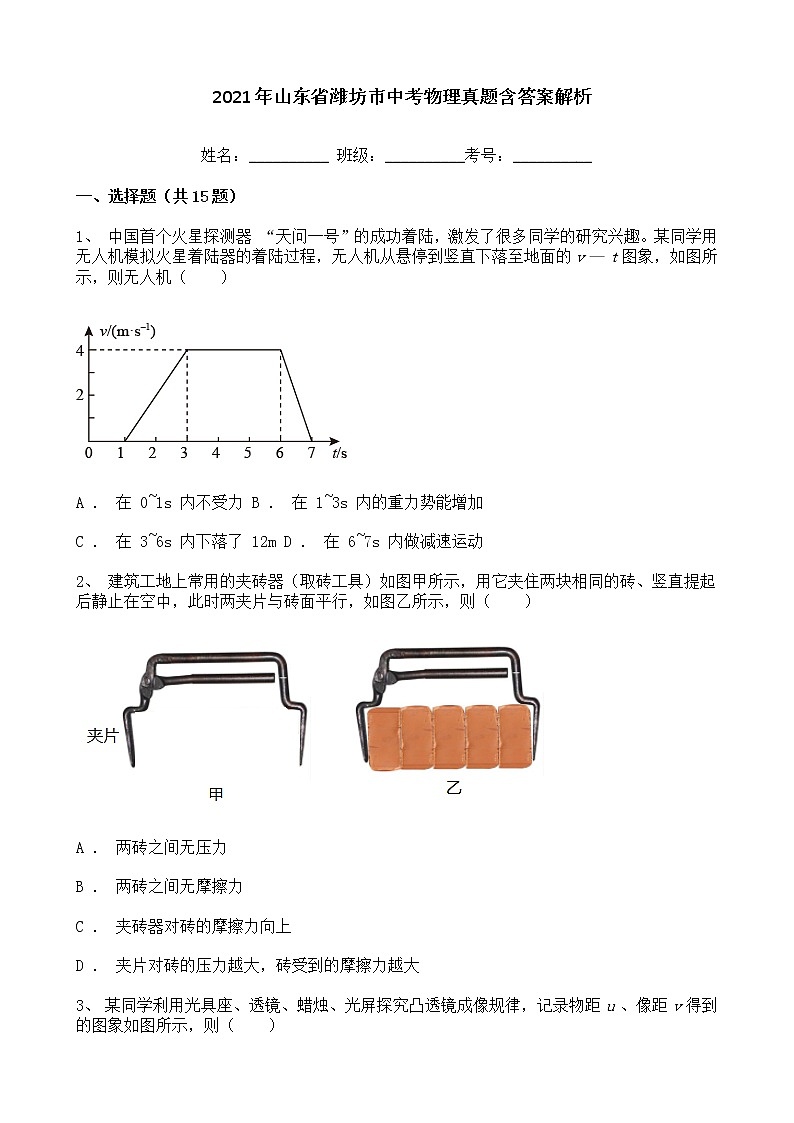

2021年山东省潍坊市中考物理真题含答案解析

 2021年山东省潍坊市中考物理真题含答案解析

姓名：__________ 班级：__________考号：__________

一、选择题（共15题）

1、 中国首个火星探测器 “天问一号”的成功着陆，激发了很多同学的研究兴趣。某同学用无人机模拟火星着陆器的着陆过程，无人机从悬停到竖直下落至地面的 v — t 图象，如图所示，则无人机（　　）

A ． 在 0~1s 内不受力 B ． 在 1~3s 内的重力势能增加

C ． 在 3~6s 内下落了 12m D ． 在 6~7s 内做减速运动

2、 建筑工地上常用的夹砖器（取砖工具）如图甲所示，用它夹住两块相同的砖、竖直提起后静止在空中，此时两夹片与砖面平行，如图乙所示，则（　　）

A ． 两砖之间无压力

B ． 两砖之间无摩擦力

C ． 夹砖器对砖的摩擦力向上

D ． 夹片对砖的压力越大，砖受到的摩擦力越大

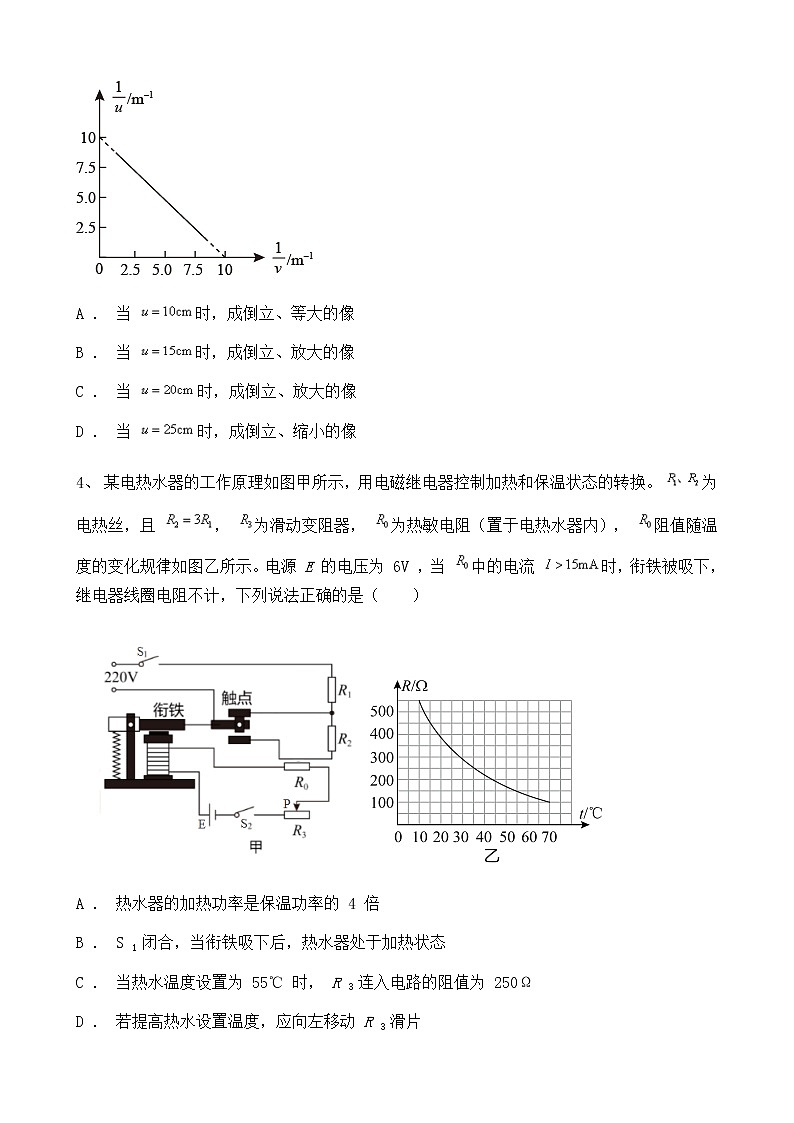

3、 某同学利用光具座、透镜、蜡烛、光屏探究凸透镜成像规律，记录物距 u 、像距 v 得到的图象如图所示，则（　　）

A ． 当 时，成倒立、等大的像

B ． 当 时，成倒立、放大的像

C ． 当 时，成倒立、放大的像

D ． 当 时，成倒立、缩小的像

4、 某电热水器的工作原理如图甲所示，用电磁继电器控制加热和保温状态的转换。 为电热丝，且 ， 为滑动变阻器， 为热敏电阻（置于电热水器内）， 阻值随温度的变化规律如图乙所示。电源 E 的电压为 6V ，当 中的电流 时，衔铁被吸下，继电器线圈电阻不计，下列说法正确的是（　　）

A ． 热水器的加热功率是保温功率的 4 倍

B ． S 1 闭合，当衔铁吸下后，热水器处于加热状态

C ． 当热水温度设置为 55℃ 时， R 3 连入电路的阻值为 250Ω

D ． 若提高热水设置温度，应向左移动 R 3 滑片

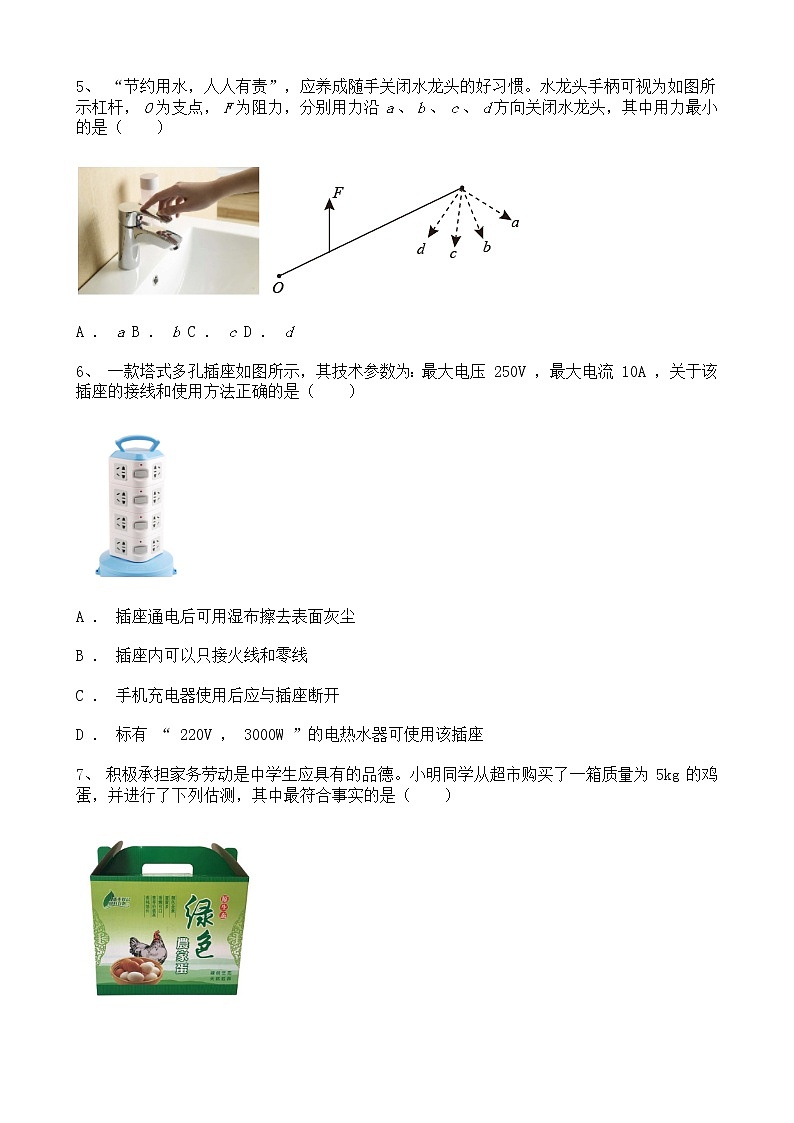

5、 “节约用水，人人有责”，应养成随手关闭水龙头的好习惯。水龙头手柄可视为如图所示杠杆， O 为支点， F 为阻力，分别用力沿 a 、 b 、 c 、 d 方向关闭水龙头，其中用力最小的是（　　）

A ． a B ． b C ． c D ． d

6、 一款塔式多孔插座如图所示，其技术参数为：最大电压 250V ，最大电流 10A ，关于该插座的接线和使用方法正确的是（　　）

A ． 插座通电后可用湿布擦去表面灰尘

B ． 插座内可以只接火线和零线

C ． 手机充电器使用后应与插座断开

D ． 标有 “ 220V ， 3000W ”的电热水器可使用该插座

7、 积极承担家务劳动是中学生应具有的品德。小明同学从超市购买了一箱质量为 5kg 的鸡蛋，并进行了下列估测，其中最符合事实的是（　　）

A ． 箱内约有 80 个鸡蛋 B ． 一个鸡蛋的直径约为 6dm

C ． 一个鸡蛋重约为 5N D ． 鸡蛋的密度约为 2g/cm 3

8、 鼓作为敲击乐器，在重要的节日庆典中频频登场。学校器乐室有一直径为 1m 的大鼓，质量为 32kg ，学校在报告厅内举行庆祝建党一百周年活动，将鼓平放在水平舞台上，下列说法正确的是（　　）

A ． 鼓静止时对舞台的压强约为 400Pa

B ． 若将鼓侧立，鼓对舞台的压强变小

C ． 响鼓还需重锤敲，敲击力越大音调越高

D ． 鼓声余音缭绕是由于敲击力不同造成的

9、 为迎接 2022 年北京冬季奥运会，国家滑雪运动队积极训练。如图所示，某运动员沿斜坡滑下，获得一定速度后进人水平赛道做匀速直线运动，然后从水平赛道末端飞出，飞行一段时间后落到斜坡上，不计空气阻力，关于运动员的说法正确的是（　　）

A ． 匀速运动过程受力平衡，无惯性

B ． 飞行过程受力不变，惯性不变

C ． 飞行过程动能增加，惯性变大

D ． 飞行过程惯性不变，运动状态不变

10、 传感器在生产生活中有着广泛的应用，一部普通智能手机中就有十几种，传感器能感受声音、图像、压力、磁场等各种信息，压力传感器的核心部件为压敏电阻。某同学设计的压力传感器如图所示， R 0 为定值电阻，和 R 为压敏电阻且阻值随压力增大而减小，闭合开关 S ，下列说法正确的是（　　）

A ． 压力为 0 时，电压表示数为 0

B ． 压力变大时，电压表示数变大

C ． 压力变大时，电压表示数变小

D ． 压力变大时，电流表示数变小

11、 用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（　　）

A ． 毛皮的原子核束缚电子的能力比橡胶棒强

B ． 摩擦过程中毛皮上的电子转移到橡胶棒上

C ． 验电器箔片张开是因为两箔片带了正电荷

D ． 金属球上的电荷与两箔片上的电荷电性相反

12、 如图所示电路中，开关 S 断开时，电压表，电流表均无示数； S 闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（　　）

A ． 电阻 断路 B ． 电阳 断路 C ． 电阻 短路 D ． 电阻 断路

13、 如图所示是某同学自制的玩具电动机，一块钕铁椭圆形磁铁吸在干电池底部，将一段裸露的铜线折成矩形线框，上边与电池正极接触，下边搭接在磁铁上，观察到线框顺时针转动，则（　　）

A ． 该过程中机械能转化为电能

B ． 线框左右两边所受磁场力方向相同

C ． 若仅调换电池两极，线框将逆时针转动

D ． 若仅调换磁铁两极，线框仍顺时针转动

14、 体育课上小明同学进行传接篮球训练，他将球斜向上抛出，球的运动轨迹如图所示， a 、 b 、 c 、 d 为轨迹上的点，其中 a 、 c 两点高度相同，不计空气阻力，则篮球在（　　）

A ． a 、 c 两点的动能相等 B ． a 点的机械能比 d 点机械能大

C ． a 点动能比 d 点动能大 D ． b 点的动能最大

15、 充电宝内部主要部件是锂电池，充电宝铭牌上标注了锂电池的电压和容量，民航局规定严禁携带额定能量超过 160W·h 的充电宝乘机，则电压为 3.7V 、容量为下列数值的充电宝可以带上飞机的是（　　）

A ． 10000mA·h B ． 40000mA·h C ． 50A·h D ． 30A·h

二、计算题（共4题）

1、 某同学估算煤气灶烧水时的效率，他在烧水壶中装入 水，烧水前的水为 20℃ ，将水加热至 100℃ ，立即关闭煤气，烧水前、后燃气表的示数变化 “ ”，该同学查得煤气的热值 ，水的密度 ，水的比热容为 ，求：

（ 1 ）水吸收的热量；

（ 2 ）燃气灶烧水效率。

2、 楼房装修常用如图所示装置将物料吊运到楼上。已知该装置电动机的额定功率 ，电动机将电能转换为机械能的效率 ，某次吊运过程中将物料匀速提升 ，所用时间 ，求：

（ 1 ）电动机拉绳的速度大小；

（ 2 ）电动机对绳的拉力大小。

3、 某电动三轮车坐垫加热装置的简化电路如图所示，电路中 、 、 均为发热电阻，已知， ， ，仅闭合 S 1 时，加热功率 ；仅闭合 S 2 时，加热功率 ，求：

（ 1 ）电源电压 U 及 的电阻值；

（ 2 ）该装置的最大加热功率。

4、 如图甲所示，原长 的弹簧，下端固定在容器的底部，上端与一正方体相连，正方体重 ，向容器中慢慢注入某种液体，弹簧的长度 x 随液体深度 h 的变化关系如图乙所示，正方体有一半浸没在液体中时，弹簧恰好处于原长。在弹性限度内，弹簧的弹力 F 与其形变量 间的关系 ，忽略弹簧的质量和体积， g 取 10N/kg ，求：

（ 1 ） k 的值；

（ 2 ）正方体的密度；

（ 3 ）正方体上表面刚好与液面相平时，容器底部所受液体的压强。

三、实验,探究题（共4题）

1、 某同学用身边的器材验证平面镜成像特点，实验操作如下：

①在水平桌面上铺一张白纸，在白纸上竖立一透明玻璃板，在白纸上沿透明玻璃板画一条直线；

②取两个相同的矿泉水瓶盖 a 、 b ，盖的边缘涂上印泥，在玻璃板一侧放置瓶盖 a 且用力按一下，观察 a 在玻璃板中的像。手持瓶盖 b 移至与 a 像重合。稍用力按下 b 记录 a 像的位置；

③多次改变 a 的位置，重复步骤 ②，白纸上得到对应的物、像痕迹。

请回答下列问题：

（ 1 ）为保证实验效果，下列操作正确的是 ________ 。

A ．实验过程中玻璃板底边必须与所画直线重合

B ．实验过程中玻璃板底边与直线平行即可

C ．玻璃板必须垂直纸面

D ．玻璃板可适当倾料

E ．应选用较厚的玻璃板

（ 2 ）若不使用直尺和三角板，要验证物、像是否对称，接下来进行的实验操作是 ____________ 。

2、 一同学从实验室借来带密封条的玻璃罩、抽气泵等器材，分别进行了下列探究，请你根据观察到的实验现象，选择 “变大”、“变小”或“不变”填入空格中。

（ 1 ）将图甲所示正在响铃的闹钟放入玻璃罩内，抽走罩内气体，闹铃的声音 ________ ；

（ 2 ）将图乙所示盛有少量热水的烧杯放入玻璃罩内，抽走罩内气体，杯内的水沸腾，杯内水的温度值 ________ ；

（ 3 ）将图丙所示的装置放入玻璃罩内，抽走罩内气体，试管内外水面的高度差 ________ 。

3、 某同学到海边游玩时检到一块鹅卵石，他利用身边的细线、弹簧测力计、量杯进行了下列操作：

①用细线系住石块，悬挂在测力计下，记录测力计示数为 ，

②量杯中装入海水，记录此时水面刻度为 。

③将测力计悬挂的石块完全浸没在海水中（不接触杯底且海水不溢出），石块静止时，记录水面刻度值为 V ，测力计示数为 。

请回答下列问题（已知重力与物体质量的比值为 g 。）

（ 1 ）鹅卵石的质量为 _______ ，鹅卵石的密度为 _______ 。

（ 2 ）海水的密度为 _______ 。

4、 现有下列实验器材： ①额定电压为 2.5V 的小灯泡； ②电压约为 6V 的直流电源： ③量程为 6V 的电压表； ④最大阻值为 99.99Ω 的电阻箱 R ； ⑤开关 ，单刀双掷开关 ，导线若干。要测量小灯泡的额定功率，请将下列实验步骤补充完整。

（ 1 ）按电路图甲将图乙所示的实物图连接完整 _______ 。

（ 2 ）先将电箱阻值调到 ________ （选填 “最大”、“最小”或“任意值”）再闭合开关 S 1 。

（ 3 ）将 S 2 掷向 a ，调节电阻箱阻值，使电压表示数 ，再将 掷向 b ，电压表示数 U 2 及电阻箱示数 R 如图丙所示， = ________ V ， R = ________ Ω ，则该小灯泡的额定功率为 ________ W 。

四、填空题（共1题）

1、 阅读短文，回答问题：

“长五”助力，“天和 " 巡天

2021 年 4 月 29 日，搭载中国空间站天和核心舱的长征五号 B 遥二运裁火箭，在我国文昌航天发射场点火升空。长征五号 B 遥二运载火薪是新一代运载火箭，它使用的是冷藏液氢、液氧低温燃料，液氢温度为 -253℃ ，液氧为 183℃ 。在塔架上未起飞前，这些燃料在与外界空气接触时，火箭侧壁会冒出 “ 白雾 ” ，在 “ 点火 ” 口令下达后，重达 800 多吨的火箭拔地而起，火箭尾部发出又长又亮的蓝白色火焰，约 490s 后离开视野。将天和核心舱送入预定轨道后，末级火箭与核心舱分离，末级火箭再入大气层，与大气剧烈摩擦使火箭绝大部分烧蚀销毁。

进入预定轨道的天和核心舱使用的是大功率 LT-100 型霍尔电推系统，该设备将太阳能先转化为电能，再将电能转化为机械能。天和核心舱使用的是目前世界上最先进的砷化钾太阳能电池翼，它的光电转换效率高达 50% 以上，而传统的晶硅电池只有 20% 左右，此外，砷化钾电池还具有很好的耐温性，在 250℃ 高温下也能正常工作。天和号核心舱目前翼展长是 13m ，未来将发射升空的 “问天”号和“梦天”号两个实验舱的太阳翼单侧翼展将达到 30m 。到那时， “天宫”号空间站的供电能力将达到 100kW 。

（ 1 ）火箭在塔架上未起飞前，侧壁冒出的 “白雾”是由水蒸气 ______ 产生的；

（ 2 ）末级火箭绝大部分烧蚀销毁过程，火箭的机械能一部分转化为 ______ ；

（ 3 ） “点火”发射时，使“长五”火箭起飞需要的最小推力大小为 ______ N ；

（ 4 ）建成后的 “天宫”号空间站，太阳能电池接收太阳能的最大功率为 ______ kW 。

五、作图题（共2题）

1、 如图甲所示，一束光斜射人盛有水的容器中，在容器底形成光斑 P 1 。保持光束和容器的位置不变，向容器中缓慢加水，光斑移到 P 2 位置时，请在图中画出此时的折射光线及水面位置。

2、 在内壁光滑的汽缸内，用重为 G 的活塞封闭一定质量的气体，把活塞和汽缸按图乙所示悬挂，静止在空中，图中已标出缸内气体对活塞的作用力 ，请画出活塞所受其它力的示意图。

============参考答案============

一、选择题

1、 CD

【详解】

A ．此时无人机悬停，受平衡力，故 A 不符合题意；

B ．在 1~3s 内加速下落，高度降低，重力势能减小，故 B 不符合题意；

C ．在 3~6s 内下落距离为

故 C 符合题意；

D ．如图，在 6~7s 内做减速运动，故 D 符合题意。

故选 CD 。

2、 BC

【详解】

对两块砖整体受力分析，受力平衡，受重力和向上摩擦力，夹砖器对砖的摩擦力向上，摩擦力等于重力，与压力无关，因为夹砖器有两边，摩擦力等于两块砖总重力，所以夹砖器每边对砖块摩擦力均等于一块砖重力，再对一块砖受力分析，夹砖器对一块砖摩擦力与一块砖重力正好平衡，所以两砖之间无摩擦力，但因为夹砖器对砖是有压力的，所以两砖之间存在压力，故 AD 不符合题意， BC 符合题意。

故选 BC 。

3、 BD

【详解】

图中 =5m -1 时， =5m -1 ，此时 v = u =0.2m=20cm ，像距等于物距，说明物体处于 2 倍焦距处，即 2 f =20cm ，则 f =10cm 。

A ．当 时，物体处于 1 倍焦距处，不成像，故 A 错误；

B ． 当 时， f u 2 f ，成倒立、放大的像 ，故 B 正确；

C ．当 时， u 2 f ，成倒立、等大的像，故 C 错误；

D ．当 时， u 2 f ，成倒立、缩小的像，故 D 正确。

故选 BD 。

4、 AC

【详解】

AB ．衔铁未吸下时，为简单电路，吸下时为串联电路，根据 ，未吸下为加热，吸下为保温，加热功率和保温功率比

故 A 正确， B 错误；

C ．当热水温度设置为 55℃ 时， R 0 阻值为 150Ω ，电流 0.015A ， R 3 连入电路的阻值为

故 C 正确；

D ．若提高热水设置温度，则热敏电阻阻值降低，需要减少吸下衔铁的电流值，所以应向右移动 R 3 滑片，增大电阻，故 D 错误。

故选 AC 。

5、 B

【详解】

根据杠杆平衡的条件，阻力和阻力臂不变，动力的力臂最大时，动力最小，所以用力沿 b 方向关闭水龙头时，动力臂最大，用力最小，故 ACD 不符合题意， B 符合题意。

故选 B 。

6、 C

【详解】

A ．湿布导电，插座通电后用湿布擦去表面灰尘可能触电，故 A 错误；

B ．三孔插座需要接地线，防止触电，故 B 错误；

C ．为了安全，手机充电器使用后要拔离插座，故 C 正确；

D ．插座最大功率为

P = UI =250V×10A=2500W ＜ 3000W

电热水器不可以使用该插座故， D 错误。

故选 C 。

7、 A

【详解】

AC ．两个鸡蛋重力约为 1N ，则一个鸡蛋的重力约为 0.5N ，一个鸡蛋的质量约为

则这箱鸡蛋的个数约为

故 A 符合题意， C 不符合题意；

B ．一个鸡蛋的直径约为 6cm ，故 B 不符合题意；

D ．鸡蛋的密度稍大于水的密度，约为 1.1g/cm 3 ，故 D 不符合题意。

故选 A 。

8、 A

【详解】

A ．由题意知，鼓对地面的压力

F = G = mg =32kg×10N/kg=320N

与地面的接触面积

S =3.14×( ×1m) 2 =0.785m 2

对地面的压强

故 A 正确；

B ．鼓侧立时，压力不变，受力面积变小，据 知，压强变大，故 B 错误；

C ．响鼓是指敲击鼓的力越大，其响度越大，故 C 错误；

D ．余音缭绕是指停止了敲击鼓，但鼓皮还在振动，还能发出声音，故 D 错误。

故选 A 。

9、 B

【详解】

A ．匀速运动过程受力平衡，有惯性，故 A 错误；

BCD ．飞行过程只受重力，质量不变惯性不变，重力势能转化为动能，速度增大，运动状态改变，故 CD 错误， B 正确。

故选 B 。

10、 C

【详解】

A ．如图所示，定值电阻 R 0 和压敏电阻 R 串联，电压表测量压敏电阻 R 两端的电压，由题意知，压敏电阻 R 的阻值随压力增大而减小，压力为 0 时，压敏电阻 R 的阻值最大，电压表示数不为 0 ，故 A 错误；

BCD ．压力变大时，压敏电阻 R 的阻值减小，电路中的总电阻减小，根据欧姆定律 可知，电路中的总电流增大，加在定值电阻 R 0 两端的电压变大，电压表的示数变小，故 BD 错误， C 正确。

故选 C 。

11、 B

【详解】

A ．毛皮和橡胶棒摩擦的过程中，毛皮原子核束缚电子的能力弱，失去电子而带正电，故 A 错误；

B ． 摩擦过程中毛皮失去电子而橡胶棒得到电子，毛皮上的电子转移到橡胶棒，故 B 正确；

C ． 用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，两箔片带了负电荷，故 C 错误；

D ． 橡胶棒接触验电器的金属球，金属球上与两箔片上的都带了负电荷，电荷电性相同，故 D 错误。

故选 B 。

12、 D

【详解】

BC ．开关 S 断开时，三电阻串联，电流表和电压表均无示数，说明断路，而电压表没有示数，说明 R 1 或者 R 3 断路，故 BC 错误；

AD ．由于电路中仅有一处故障， S 闭合时，只有 R 1 接入电路，电流表有示数，说明电阻 R 1 正常，电压表没有接入电路，故没有示数，故电阻 R 1 正常，电阻 R 3 断路，故 A 错误， D 正确。

故选 D 。

13、 C

【详解】

A ．该过程中电能转化为机械能，故 A 不符合题意；

B ．左右两段导线周围的磁场方向不同，电流方向相同，所受磁场力方向不同，故 B 不符合题意；

CD ．若仅调换电池两极，电流方向改变，线框将逆时针转动，若仅调换磁铁两极，磁场方向改变，线框将逆时针转动，故 C 符合题意， D 不符合题意。

故选 C 。

14、 A

【详解】

AB ．不计空气阻力，机械能守恒， a 、 c 两点高度相同，重力势能相同，动能相同，故 A 符合题意， B 不符合题意；

C ． a 比 d 高， a 重力势能大，机械能守恒，所以 d 动能大，故 C 不符合题意；

D ． b 点最高，重力势能最大，动能最小，故 D 不符合题意。

故选 A 。

15、 ABD

【详解】

由题意知，允许带上飞机的充电宝的最大容器

而

10000mA·h=10A·h ， 40000mA·h=40A·h

故 ABD 符合题意， C 不符合题意。

故选 ABD 。

二、计算题

1、 （ 1 ） ；（ 2 ） 20%

【详解】

解：（ 1 ）水质量为

水吸收的热量

（ 2 ）燃气燃烧放热

燃气灶烧水效率

答：（ 1 ）水吸收的热量 ；

（ 2 ）燃气灶烧水效率 20% 。

2、 （ 1 ） 0.8m/s ；（ 2 ） 1375N

【详解】

解：（ 1 ）由图可知 n =2 ，电动机做机械功功率为

物体速度为

绳自由端速度为

（ 2 ）电动机对绳的拉力

答：（ 1 ）电动机拉绳的速度 0.8m/s ；

（ 2 ）电动机对绳的拉力 1375N 。

3、 （ 1 ） 12V ； 3Ω ；（ 2 ） 64W

【详解】

（ 1 ）由图可知，仅闭合 S 1 时， R 1 与 R 0 串联，加热功率为 R 1 与 R 0 串联的总功率，即

P 1 = = =24W ①

仅闭合 S 2 时， R 2 与 R 0 串联，加热功率为 R 2 与 R 0 串联的总功率，即

P 2 = = =12W ②

联立 ①②解得 U= 12V ， R 0 =3Ω 。

（ 2 ）该装置的最大加热功率为同时 S 1 、 S 2 、 S 3 ，即 R 1 与 R 2 并联时的总功率。 R 1 与 R 2 并联时的总电阻为

R 并 = = =2.25Ω

则最大加热功率为

P 总 = = =64W

即电路的最大加热功率为 64W 。

答：（ 1 ）电源电压 U 为 12V ， 的电阻值为 3Ω ；

（ 2 ）该装置的最大加热功率为 64W 。

4、 （ 1 ） 4.8N/cm ；（ 2 ） 0.6 × 10 3 kg/m 3 ；（ 3 ） 5.52 × 10 3 Pa

【详解】

解：（ 1 ）由图，物体放在弹簧上时，弹簧长度为 6cm ，所以 k 为

（ 2 ）由图，当液体深度 h =26cm 时，弹簧处于原长 16cm ，此时物体浸没的深度

l =26cm-16cm=10cm

因为此时有一半浸没，所以正方体棱长 20cm ，正方体体积

V =(0.2m) 3 =8 × 10 -3 m 3

正方体质量

正方体密度

（ 3 ）浸没一半时，由阿基米德原理可得

解得 ρ 液 =1.2 × 10 3 kg/m 3 ，液面与上表面平齐时，有

F 浮 = G + F 弹

即

ρ 液 gV = G + F 弹

解得 F 弹 =48N ，所以弹簧形变量

液面总深度

容器底部所受液体的压强

p = ρ 液 gh 总 =1.2 × 10 3 kg/m 3 × 10N/kg × 0.46m=5.52 × 10 3 Pa

答：（ 1 ） k 的值 4.8N/cm ；

（ 2 ）正方体的密度 0.6 × 10 3 kg/m 3 ；

（ 3 ）正方体上表面刚好与液面相平时，容器底部所受液体的压强 5.52 × 10 3 Pa 。

三、实验,探究题

1、 AC 见详解

【详解】

（ 1 ） AB ．因玻璃板有一定的厚度，为了减小误差，将玻璃板的前表面（反射面）与所画直线重合，效果最好，故 A 正确， B 错误；

CD ．为了使后面瓶盖与前面瓶盖的像完全重合，玻璃板要与纸面垂直，故 C 正确， D 错误；

E ．玻璃板较厚，两个面都会发生反射，所以应该用较薄玻璃板，故 E 错误。

故选 AC 。

（ 2 ）要验证物、像是否对称，可以把白纸沿所画直线对折，看物的位置像的位置能否重合。

2、 变小 不变 变小

【详解】

（ 1 ）声音的传播需要介质，将玻璃围罩内的空气抽走，闹钟的响铃将变小。

（ 2 ）抽走罩内空气，杯内热水将会沸腾，这是因为液体的沸点受到大气压的影响，抽走罩内空气，罩内气压变小，水的沸点变低，即使是较低温度的热水也开始沸腾了，而在这个过程中，水的温度不变。

（ 3 ）图丙所示装置是托里折利实验，试管内外水面高度差与管外大气压有关，将罩内气体抽走，则罩内气压减小，试管内水面会往下降，即高度差会变小。

3、

【详解】

（ 1 ）由题可知，石块重力等于第一次测力计示数，所以鹅卵石的质量为

浮力为

石块体积

V 1 = V - V a

鹅卵石的密度为

（ 2 ）由阿基米德原理可得浮力为

所以海水密度为

4、 最大 5.8 6.6 1.25

【详解】

（ 1 ）灯泡和变阻箱串联，电压表连接单刀双掷开关。

（ 2 ）为保护电路，电阻箱先调到阻值最大处。

（ 3 ）将 S 2 掷向 a ，调节电阻箱阻值，使电压表示数 ，灯泡正常发光，再将 掷向 b ，电压表测电源电压，分度值 0.2V ，示数 5.8V ，电阻箱示数 6.6Ω ，串联电流为

该小灯泡的额定功率为

四、填空题

1、 液化 内能

【详解】

( 1 ) 侧壁冒出的 “白雾”是由水蒸气液化形成的小水珠。

( 2 ) 末级火箭坠入大气层后烧毁，是由于在进入大气层过程中，与空气发生摩擦，此时末级火箭要克服摩擦做功，机械能转化为内能。

( 3 ) 由平衡条件得，需要的最小推力大小为

( 4 ) 太阳能电池接收太阳能的最大功率为

五、作图题

1、

【详解】

光斑由 P 1 向 P 2 移动的过程中，入射光线的方向不变，则折射光线的传播方向也不变，那么经过 P 2 的折射光线与经过 P 1 的折射光线平行，所以过 P 2 作平行于过 P 1 的折射光线的射线，此线即水平上升后的折射光线，此折射光线与入射光线的交点即入射点，入射点所在的水平面即上升后的水面，所以作图如下：

2、

【详解】

汽缸内壁光滑，没有摩擦力，取整体受力分析，整体要平衡，一定受到绳的拉力，作用在活塞上，对活塞受力分析，受到绳拉力 F 、缸内气体对活塞的作用力 F 气 、重力 G 、大气压力 F 1 。
