2021-2022学年九年级物理人教版寒假作业（7）

这是一份2021-2022学年九年级物理人教版寒假作业（7），共5页。试卷主要包含了单选题，多选题，填空题，操作题等内容，欢迎下载使用。

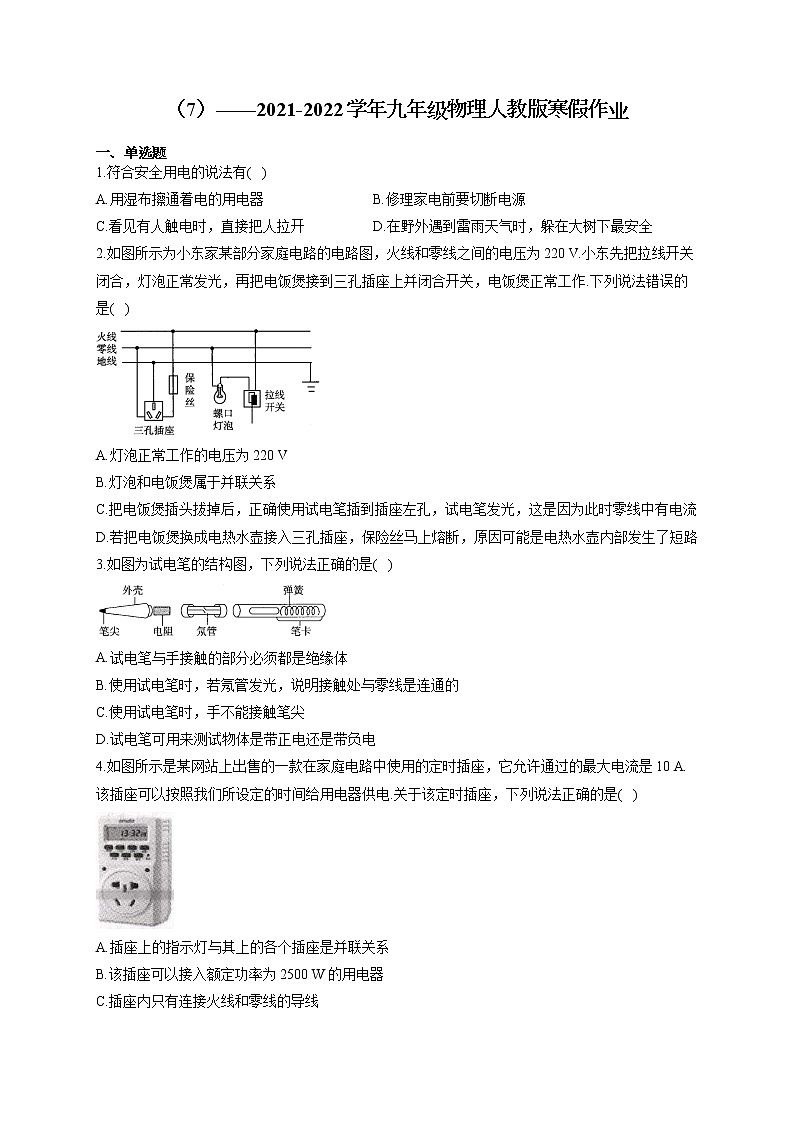

（7）——2021-2022学年九年级物理人教版寒假作业
一、单选题1.符合安全用电的说法有(   )A.用湿布擦通着电的用电器 B.修理家电前要切断电源C.看见有人触电时，直接把人拉开 D.在野外遇到雷雨天气时，躲在大树下最安全2.如图所示为小东家某部分家庭电路的电路图，火线和零线之间的电压为220 V.小东先把拉线开关闭合，灯泡正常发光，再把电饭煲接到三孔插座上并闭合开关，电饭煲正常工作.下列说法错误的是(   )
 A.灯泡正常工作的电压为220 V B.灯泡和电饭煲属于并联关系C.把电饭煲插头拔掉后，正确使用试电笔插到插座左孔，试电笔发光，这是因为此时零线中有电流D.若把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，原因可能是电热水壶内部发生了短路3.如图为试电笔的结构图，下列说法正确的是(   )
 A.试电笔与手接触的部分必须都是绝缘体B.使用试电笔时，若氖管发光，说明接触处与零线是连通的C.使用试电笔时，手不能接触笔尖D.试电笔可用来测试物体是带正电还是带负电4.如图所示是某网站上出售的一款在家庭电路中使用的定时插座，它允许通过的最大电流是10 A.该插座可以按照我们所设定的时间给用电器供电.关于该定时插座，下列说法正确的是(   )

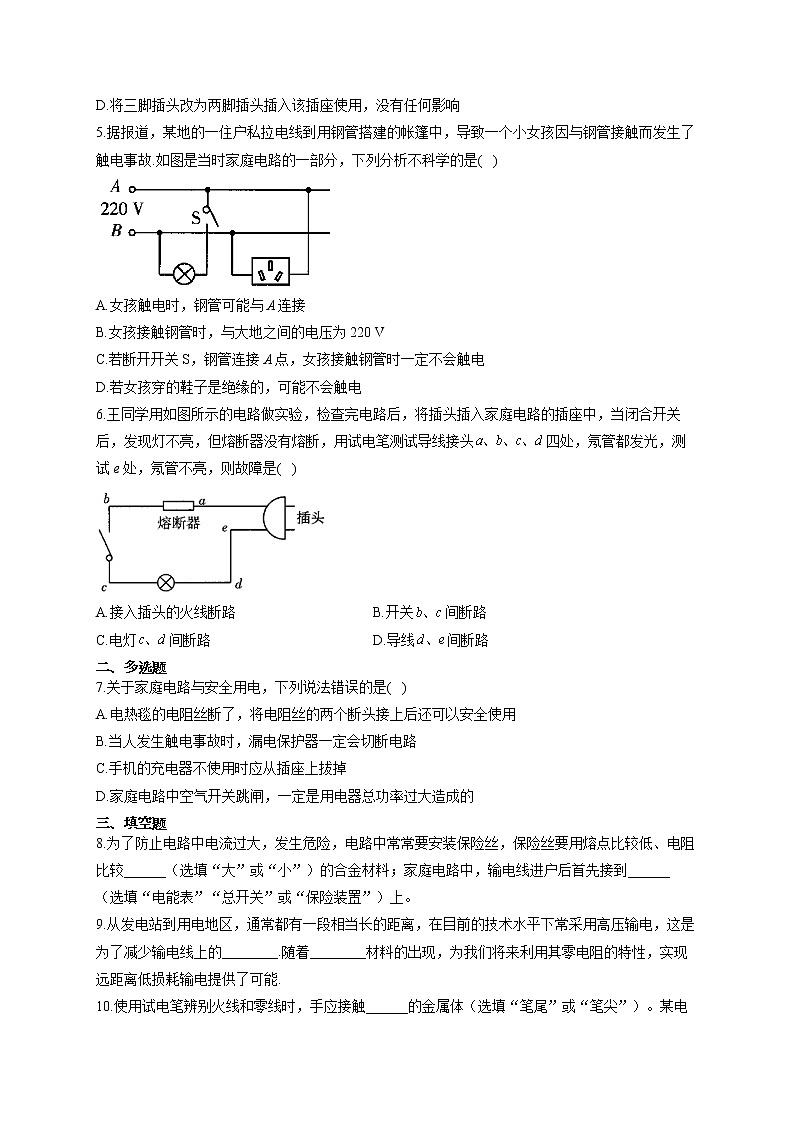

 A.插座上的指示灯与其上的各个插座是并联关系B.该插座可以接入额定功率为2500 W的用电器C.插座内只有连接火线和零线的导线D.将三脚插头改为两脚插头插入该插座使用，没有任何影响5.据报道，某地的一住户私拉电线到用钢管搭建的帐篷中，导致一个小女孩因与钢管接触而发生了触电事故.如图是当时家庭电路的一部分，下列分析不科学的是(   )
 A.女孩触电时，钢管可能与A连接B.女孩接触钢管时，与大地之间的电压为220 V C.若断开开关S，钢管连接A点，女孩接触钢管时一定不会触电D.若女孩穿的鞋子是绝缘的，可能不会触电6.王同学用如图所示的电路做实验，检查完电路后，将插头插入家庭电路的插座中，当闭合开关后，发现灯不亮，但熔断器没有熔断，用试电笔测试导线接头四处，氖管都发光，测试e处，氖管不亮，则故障是(   )
 A.接入插头的火线断路 B.开关间断路C.电灯间断路  D.导线间断路二、多选题7.关于家庭电路与安全用电，下列说法错误的是(   )A.电热毯的电阻丝断了，将电阻丝的两个断头接上后还可以安全使用B.当人发生触电事故时，漏电保护器一定会切断电路C.手机的充电器不使用时应从插座上拔掉D.家庭电路中空气开关跳闸，一定是用电器总功率过大造成的三、填空题8.为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，保险丝要用熔点比较低、电阻比较______（选填“大”或“小”）的合金材料；家庭电路中，输电线进户后首先接到______（选填“电能表”“总开关”或“保险装置”）上。9.从发电站到用电地区，通常都有一段相当长的距离，在目前的技术水平下常采用高压输电，这是为了减少输电线上的________.随着________材料的出现，为我们将来利用其零电阻的特性，实现远距离低损耗输电提供了可能.10.使用试电笔辨别火线和零线时，手应接触______的金属体（选填“笔尾”或“笔尖”）。某电能表的表盘标有“220 V  10（30）A  50 Hz”的字样，则该电能表所在电路的总功率不能超过______W。11.图是一种煲汤用的电热锅的工作原理图，其中温控器的作用是每当水沸腾后使电热锅自动断电一段时间后再通电工作。电热锅的部分参数如表所示。容积4.5 L额定电压220 V保温功率80 W加热功率500 W（1）三脚插头上标着E的插脚和电热锅的金属外壳相连，插头插入插座时，插座上跟E相连的导线应和______（选填“火线”“零线”或“地线”）相连；（2）调节切换开关可以使电热锅分别处于“关”“高温”“自动”“保温”四种工作状态，则原理图中的切换开关连接触点“______”时为保温挡，保温时1分钟将会产生______J的热量。四、操作题12.如图，是家庭室内电路图，请用笔画线把该电路连接完整。

参考答案1.答案：B解析：湿布是容易导电的物体，用湿布擦通着电的用电器，容易引起人体触电，故A错误；维修家电时，应将电源断开，以免触电，故B正确；发现有人触电时，千万不能用手将触电人拉开（会使救人者触电），应立即切断电源或用绝缘棒将导线挑开，使触电者尽快脱离电源，故C错误；雷雨天，人如果在大树下避雨，可能被雷击，故D错误。2.答案：C解析：根据题意可知，电压为220 V，灯泡刚好正常工作，因此可判断灯泡正常工作的电压为220 V，故A中说法正确；灯泡和电饭煲可以单独工作，互不影响，因此它们是并联关系，故B中说法正确；因为三孔插座中的左孔与零线相连，而零线与大地间的电压为0，因此把电饭煲插头拔掉后，正确使用试电笔插到插座左孔，试电笔不发光，故C中说法错误；保险丝熔断可能是因为短路，也可能是因为电流过大，因此把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，原因可能是电热水壶内部发生短路，也可能是电热水壶的功率太大，故D中说法正确.故选C.3.答案：C解析：使用试电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，所以试电笔与手接触的笔尾部分是导体，故A错误；使用试电笔可以分辨零线和火线，站在地上接触导线，氖管发光的是火线，氖管不发光的是零线，故B错误；使用试电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，不能接触笔尖金属体，故C正确；试电笔的作用是检验家庭电路中的火线和零线，不能用来测试物体带正电或负电，故D错误。4.答案：A解析：该定时插座允许通过的最大电流是10 A，由于在家庭电路中使用，因此定时插座上所接的用电器的额定功率不得超过2200 W，故B错误；插座上有三孔插座，因此有连接火线、零线和地线的导线，故C错误；将三脚插头改为两脚插入该插座中使用，不安全，故D错误.5.答案：C解析：开关应接在用电器和火线之间，故A为火线，女孩触电时，是因为接触了火线，则钢管可能是与A接通了，A中说法正确，不符合题意；女孩接触钢管时，钢管与火线接通，女孩与大地之间的电压为220 V，B中说法正确，不符合题意；若断开开关S，钢管连接A点，女孩接触钢管，相当于女孩接触了火线，可能会造成触电事故，C中说法不正确，符合题意；若女孩穿的鞋子是绝缘的，则电流不会经过人体流向大地，不会造成触电事故，D中说法正确，不符合题意.6.答案：D解析：由题意可知，用试电笔测四处，氖管都发光，测试e处，氖管不亮，这说明四处与火线是连通的，而e处与火线没有连通，即说明在之间有断路.故选D.7.答案：ABD解析：将两断头接上后，接头处会因接触问题使接头处的电阻相对于其他位置大，相同时间内产生的热量较多，容易引发火灾，A中说法错误；发生双线触电事故时，通过火线与零线的电流是相同的，漏电保护器不能切断电路，B中说法错误；家庭电路中的空气开关跳闸，可能是因为电路中存在短路或总功率过大，D中说法错误.8.答案：大；电能表解析：保险丝用电阻较大、熔点较低的合金制成，这样做是为了当电路中的电流过大时，保险丝能产生较多的热量，便于保险丝迅速熔断，从而起到保护电路的作用。输电线进户后首先接到电能表上，再接到总开关上，再接到保险装置上。9.答案：电能损失；超导10.答案：笔尾；6600解析：使用试电笔时，手接触笔尾金属体，千万不要接触笔尖金属体。电能表在220 V电路中使用，允许通过的最大电流为30 A，电路允许通过的最大功率：。11.答案：（1）地线（2）解析：（1）电热锅使用三脚插头，标有E的插脚和电热锅的金属外壳相连，插入插座时，金属外壳与大地连接，故跟E相连的导线应和地线相连。（2）由可知，电压一定时，电阻越大，功率越小，因为大于，所以，切换开关连接触点“3”时是保温状态；由表格数据可知电热锅的保温功率，保温时1分钟产生的热量是：。12.答案：如图所示
 解析：灯泡的接法：火线先进入开关，再进入灯泡，零线直接接在灯泡的另一端，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。两孔插座的接法：左孔接零线，右孔接火线。三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。灯泡、两孔插座以及三孔插座是并联的。
