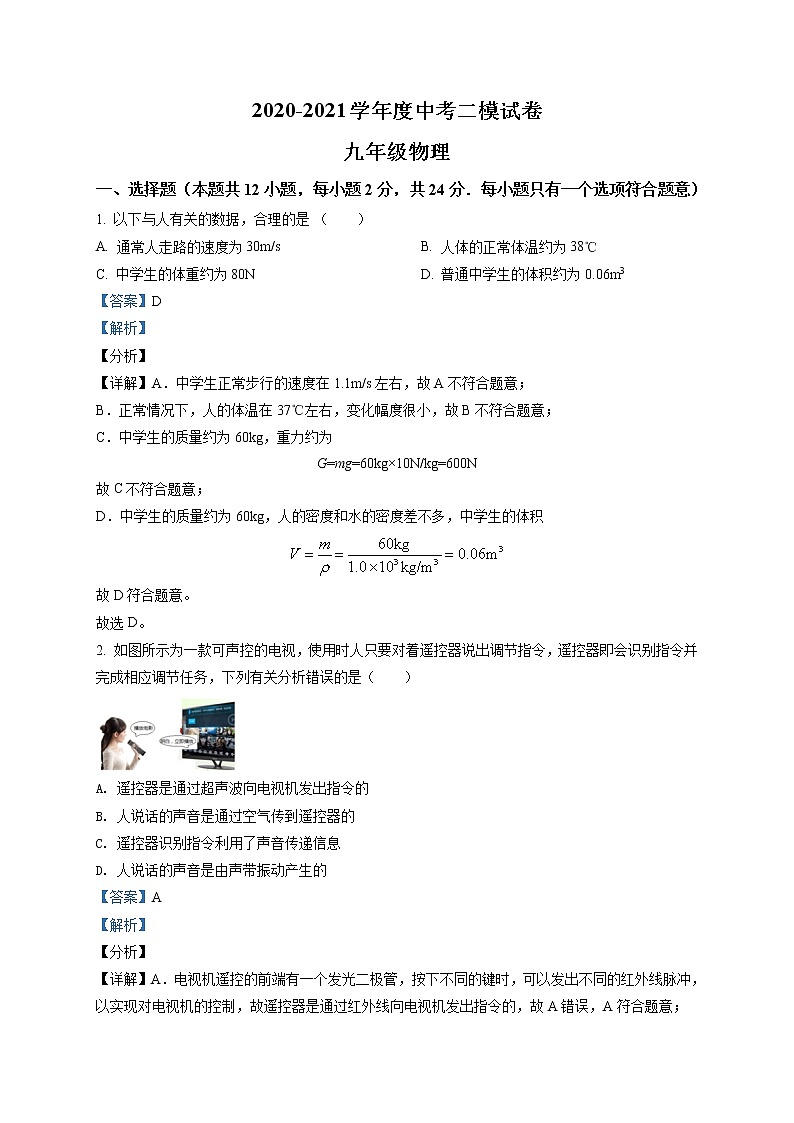

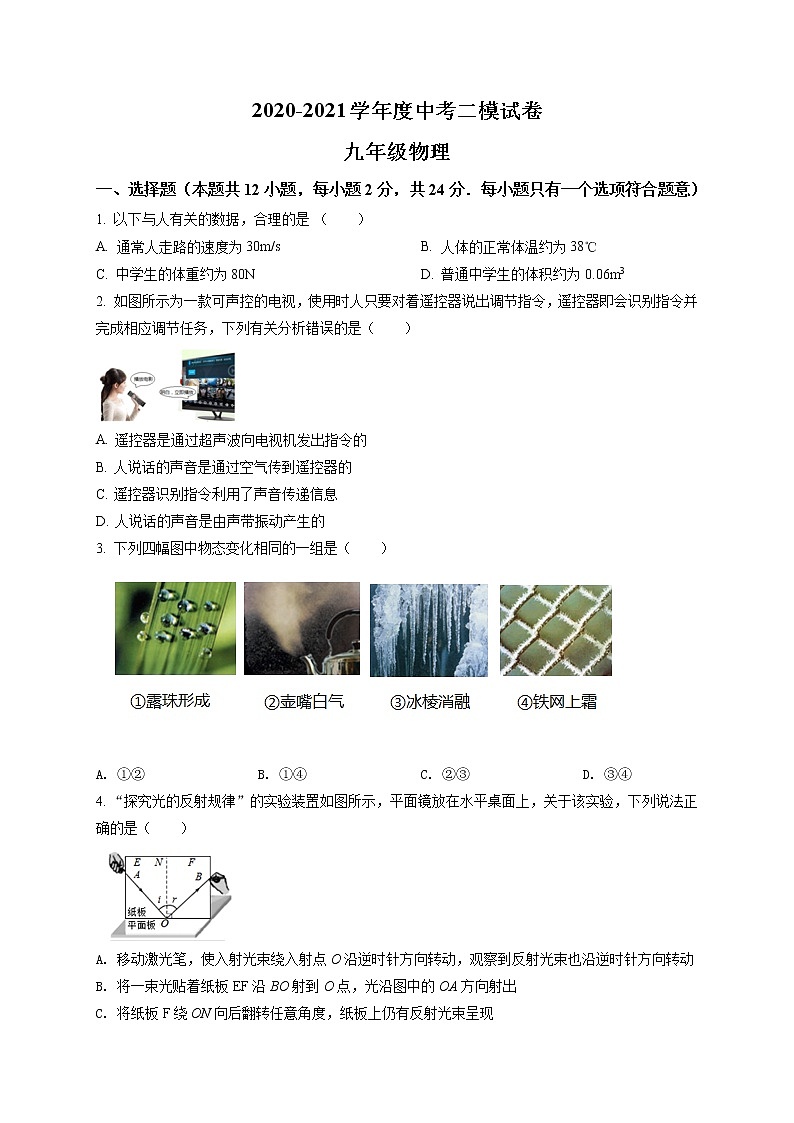

2020-2021学年度中考二模试卷
九年级物理
一、选择题（本题共12小题，每小题2分，共24分．每小题只有一个选项符合题意）
1. 以下与人有关的数据，合理的是 （　　）
A. 通常人走路的速度为30m/s B. 人体的正常体温约为38℃
C. 中学生的体重约为80N D. 普通中学生的体积约为0.06m3
【答案】D
【解析】
【分析】
【详解】A．中学生正常步行的速度在1.1m/s左右，故A不符合题意；
B．正常情况下，人的体温在37℃左右，变化幅度很小，故B不符合题意；
C．中学生的质量约为60kg，重力约为
G=mg=60kg×10N/kg=600N
故C不符合题意；
D．中学生的质量约为60kg，人的密度和水的密度差不多，中学生的体积

故D符合题意。
故选D。
2. 如图所示为一款可声控的电视，使用时人只要对着遥控器说出调节指令，遥控器即会识别指令并完成相应调节任务，下列有关分析错误的是（　　）

A. 遥控器是通过超声波向电视机发出指令的
B. 人说话的声音是通过空气传到遥控器的
C. 遥控器识别指令利用了声音传递信息
D. 人说话的声音是由声带振动产生的
【答案】A
【解析】
【分析】
【详解】A．电视机遥控的前端有一个发光二极管，按下不同的键时，可以发出不同的红外线脉冲，以实现对电视机的控制，故遥控器是通过红外线向电视机发出指令的，故A错误，A符合题意；
B．声音的传播需要介质，人说话的声音是通过空气传到遥控器的，故B正确，B不符合题意；
C．声音可以传递信息，遥控器识别指令利用了声音传递信息，故C正确，C不符合题意；
D．声音是由物体的振动产生的，人的声音是由声带振动产生的，故D正确，D不符合题意。
故选A。

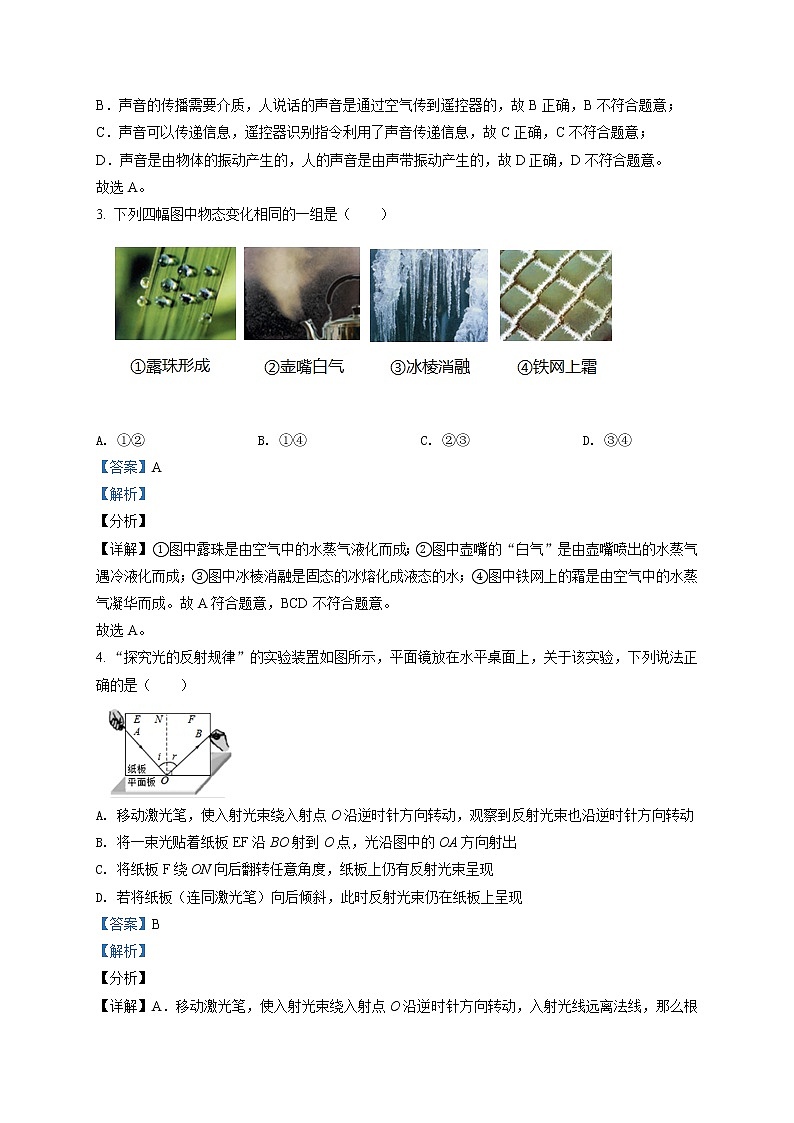

3. 下列四幅图中物态变化相同的一组是（　　）


A. ①② B. ①④ C. ②③ D. ③④
【答案】A
【解析】
【分析】
【详解】①图中露珠是由空气中的水蒸气液化而成；②图中壶嘴的“白气”是由壶嘴喷出的水蒸气遇冷液化而成；③图中冰棱消融是固态的冰熔化成液态的水；④图中铁网上的霜是由空气中的水蒸气凝华而成。故A符合题意，BCD不符合题意。
故选A。
4. “探究光的反射规律”的实验装置如图所示，平面镜放在水平桌面上，关于该实验，下列说法正确的是（　　）

A. 移动激光笔，使入射光束绕入射点O沿逆时针方向转动，观察到反射光束也沿逆时针方向转动
B. 将一束光贴着纸板EF沿BO射到O点，光沿图中的OA方向射出
C. 将纸板F绕ON向后翻转任意角度，纸板上仍有反射光束呈现
D. 若将纸板（连同激光笔）向后倾斜，此时反射光束仍在纸板上呈现
【答案】B
【解析】
【分析】
【详解】A．移动激光笔，使入射光束绕入射点O沿逆时针方向转动，入射光线远离法线，那么根据光的反射，反射光线也远离法线，故反射光线是沿顺时针方向转动，故A错误；
B．根据光路可逆，逆着反射光线OB射入，即沿BO射到O点，光沿图中的OA方向射出，故B正确；
C．将纸板F绕ON向后翻转任意角度，由于纸板F与纸板E已经不共面，而入射光线、法线、反射光线再同一平面内，即当纸板E、F共面，且与桌面垂直时，才能在纸板F上看到反射光线，现在纸板F与纸板E不共面，故在纸板F上看不到反射光线，故C错误；
D．若将纸板（连同激光笔）向后倾斜，则只有入射光线在纸板上，而入射光线、法线、反射光线在另外一个平面内，故在纸板上不可能出现反射光线，故D错误。
故选B。

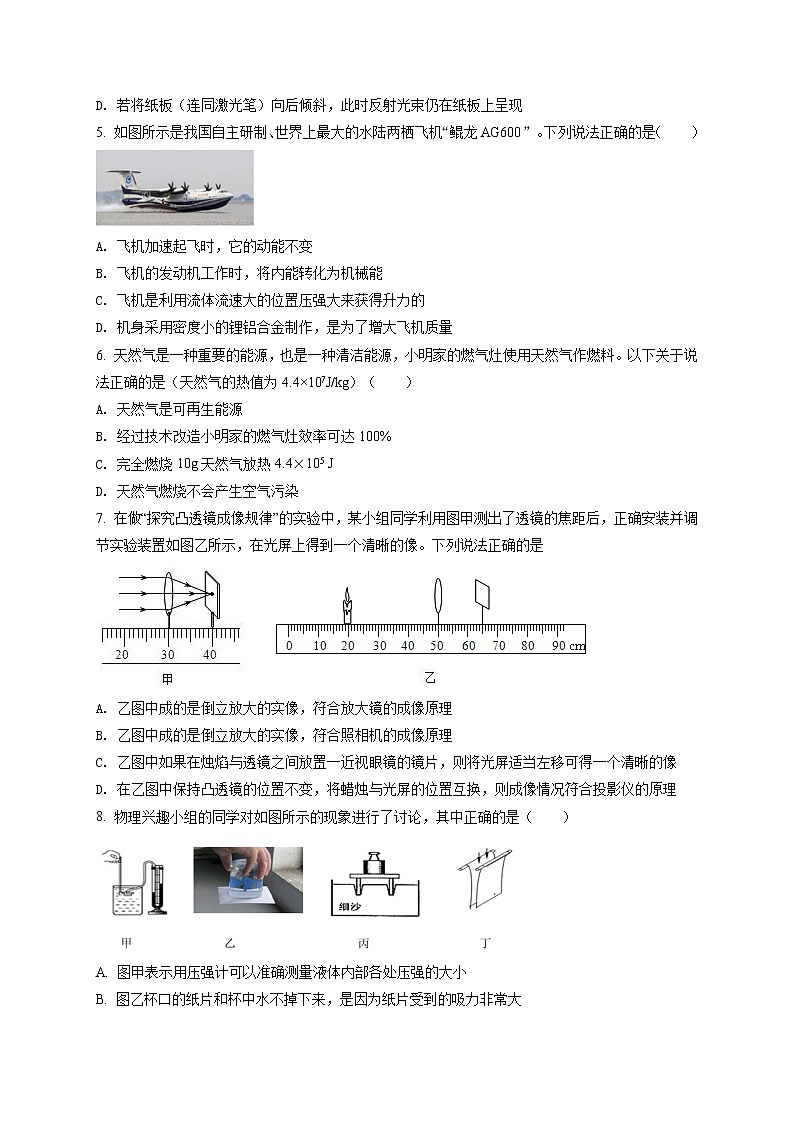

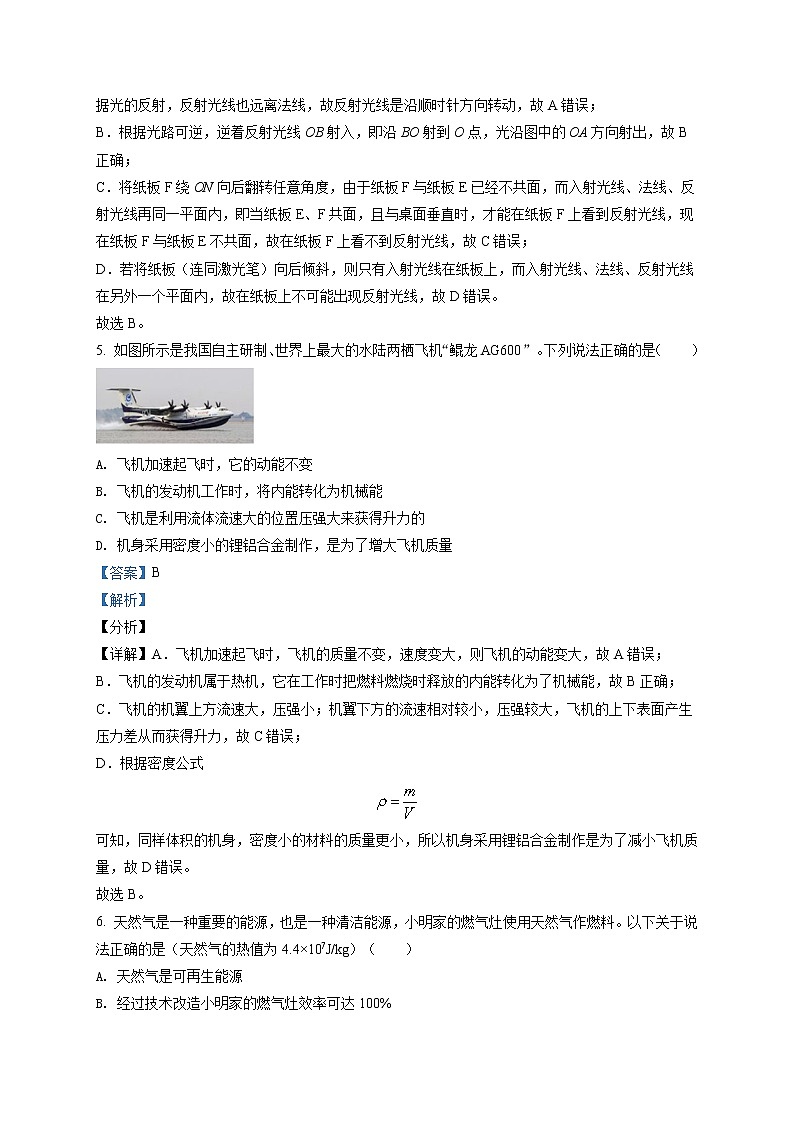

5. 如图所示是我国自主研制、世界上最大的水陆两栖飞机“鲲龙AG600”。下列说法正确的是（　　）

A. 飞机加速起飞时，它的动能不变
B. 飞机的发动机工作时，将内能转化为机械能
C. 飞机是利用流体流速大的位置压强大来获得升力的
D. 机身采用密度小的锂铝合金制作，是为了增大飞机质量
【答案】B
【解析】
【分析】
【详解】A．飞机加速起飞时，飞机的质量不变，速度变大，则飞机的动能变大，故A错误；
B．飞机的发动机属于热机，它在工作时把燃料燃烧时释放的内能转化为了机械能，故B正确；
C．飞机的机翼上方流速大，压强小；机翼下方的流速相对较小，压强较大，飞机的上下表面产生压力差从而获得升力，故C错误；
D．根据密度公式

可知，同样体积的机身，密度小的材料的质量更小，所以机身采用锂铝合金制作是为了减小飞机质量，故D错误。
故选B。
6. 天然气是一种重要的能源，也是一种清洁能源，小明家的燃气灶使用天然气作燃料。以下关于说法正确的是（天然气的热值为4.4×107J/kg）（　　）
A. 天然气是可再生能源
B. 经过技术改造小明家的燃气灶效率可达100%
C. 完全燃烧10g天然气放热4.4×105 J
D. 天然气燃烧不会产生空气污染
【答案】C
【解析】
【分析】
【详解】A．天然气会越用越少，不能再短时间内从自然界得到补充，是不可再生能源，故A错误；
B．经过技术改造后，只能提高效率，但燃气灶效率不可能达到100%，故B错误；
C．质量为10g的天然气完全燃烧放出的热量为
Q＝mq＝0.01kg×4.4×107J/kg＝4.4×105J
故C正确；
D．天然气燃烧会产生二氧化碳，二氧化碳会产生温室效应，故D错误。
故选C。
【点睛】本题考查能源的分类、热量的计算及燃气灶的效率问题，为基础题。
7. 在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。下列说法正确的是

A. 乙图中成的是倒立放大的实像，符合放大镜的成像原理
B. 乙图中成的是倒立放大的实像，符合照相机的成像原理
C. 乙图中如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像
D. 在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理
【答案】D
【解析】
【分析】凸透镜的焦距是使平行于主光轴的光会聚的点到光心的距离；当物距大于二倍焦距时所成的像是缩小倒立的实像，照相机这一光学器件正是应用了这点；当凹透镜靠近凸透镜时，会聚能力减弱，使像呈在光屏的后方；物距处于f和2f之间，凸透镜成倒立放大的实像；物距大于2f，凸透镜成倒立缩小的实像。
【详解】AB．由甲图可知该透镜焦距为40cm−30cm=10cm，由图可知，物距大于像距，当物距大于二倍焦距时所成的像是缩小倒立的实像，是照相机的成像原理，故AB错误；
C．凹透镜对光线有发散作用，靠近凸透镜时，使光线发散，像会聚在光屏的后方，像距增大，在光屏上要得到清晰的像，光屏要远离凸透镜，即要将光屏向右移动才能在光屏上成清晰的像，故C错误。
D．根据光路的可逆性，若将光屏和蜡烛的位置互换，在光屏上仍能成像，此时物距小于像距，凸透镜成倒立放大的实像，其应用是投影仪，故D正确。
故选D。
8. 物理兴趣小组的同学对如图所示的现象进行了讨论，其中正确的是（　　）

A. 图甲表示用压强计可以准确测量液体内部各处压强的大小
B. 图乙杯口的纸片和杯中水不掉下来，是因为纸片受到的吸力非常大
C. 图丙实验中用小桌陷入沙子的深度显示所产生的压强的大小
D. 图丁向两张纸的中间吹气纸片靠拢，说明流体中流速越大的地方压强越大
【答案】C
【解析】
【详解】A．测量液体压强的工具叫压强计；当橡皮膜受到的压强为零时，U形管两边液面相平；当橡皮膜受到压强作用时，两管内液面产生高度差，压强越大，两液面高度差越大；所以，它是根据U形管两边液面的高度差来判断液体内部压强的大小的，但不能准确测出液体压强的大小，故A错误；
B．图乙中杯口的纸片和杯中水不掉下来，是因为纸片受到大气压力的作用，即利用了大气压强，故B错误；
C．压力的作用效果与压力大小和受力面积的大小有关；图丙实验中将小桌放在沙子上，往小桌上放不同质量的砝码，观察桌腿陷入沙子的深度，通过小桌陷入沙子的深度显示所产生的压强的大小，故C正确；
D．图丁向两张纸的中间吹气纸片靠拢，说明流体中流速越大的地方压强越小，故D错误。
故选C。

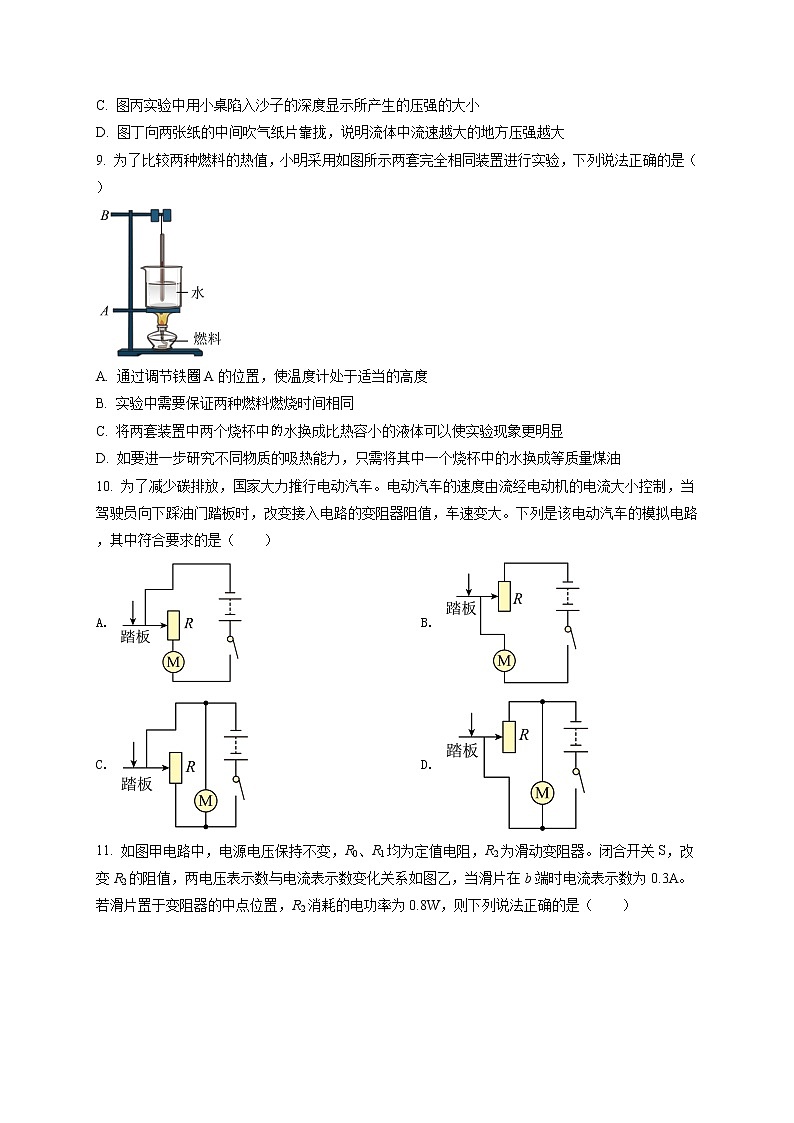

9. 为了比较两种燃料的热值，小明采用如图所示两套完全相同装置进行实验，下列说法正确的是（　　）

A. 通过调节铁圈A的位置，使温度计处于适当的高度
B. 实验中需要保证两种燃料燃烧时间相同
C. 将两套装置中两个烧杯中的水换成比热容小的液体可以使实验现象更明显
D. 如要进一步研究不同物质的吸热能力，只需将其中一个烧杯中的水换成等质量煤油
【答案】C
【解析】
【分析】
【详解】A．调节铁圈A的位置，可能会导致未用酒精灯外焰加热，应调节铁圈B的位置，使温度计处于适当的高度，故A错误；
B．要比较两种燃料的热值，只需比较相同质量的这两种燃料完全燃烧后放出的热量，该实验中将燃料完全燃烧后放出的热量转化成烧杯中质量和初温相同的水升高的温度，所以实验中不需要保证两种燃料燃烧时间相同，故B错误；
C．相同质量的不同物质，吸收相同热量，比热容小的温度升高得快，故将两套装置中两个烧杯中的水换成比热容小的液体可以使实验现象更明显，故C正确；
D．如果要研究不同物质的吸热能力，则需取质量相同的不同种物质，采用相同的燃料，要让它们吸收相同的热量，比较他们的温度变化情况，温度变化得快的比热容较小。故D错误。
故选C。
10. 为了减少碳排放，国家大力推行电动汽车。电动汽车的速度由流经电动机的电流大小控制，当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大。下列是该电动汽车的模拟电路，其中符合要求的是（　　）
A. B.
C. D.
【答案】A
【解析】
【分析】当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大，表明通过电动机的电流变大，据此分析。根据题意可知，当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，通过电动机的电流变大。
【详解】A．滑动变阻器与电动机串联接入电路中，踏板向下移动，滑动变阻器接入电路电阻减小，根据欧姆定律可知，电流变大，故A符合题意；
B．滑动变阻器与电动机串联接入电路中，踏板向下移动，滑动变阻器接入电路电阻变大，根据欧姆定律可知，电流变小，故B不符合题意；
C．滑动变阻器与电动机并联接入电路中，踏板向下移动，根据并联电路特点可知，各支路互不影响，通过电动机的电流不变，故C不符合题意；
D．滑动变阻器与电动机并联接入电路中，踏板向下移动，根据并联电路特点可知，各支路互不影响，通过电动机的电流不变，故D不符合题意。
故选A。
【点睛】本题考查了电路图的设计，明确电路的连接方式和串并联电路的特点是解题的关键。
11. 如图甲电路中，电源电压保持不变，R0、R1均为定值电阻，R2为滑动变阻器。闭合开关S，改变R2的阻值，两电压表示数与电流表示数变化关系如图乙，当滑片在b端时电流表示数为0.3A。若滑片置于变阻器的中点位置，R2消耗的电功率为0.8W，则下列说法正确的是（　　）

A. R2的最大阻值为18 Ω B. R1的阻值为10 Ω
C. 电源电压为8V D. R0的阻值为2Ω
【答案】D
【解析】
【分析】
【详解】A．R1、R2、R0三电阻串联，电压表V1测量R1与R2的电压，电压表V2测量的是R2的电压，那么电压表V1的示数大于电压表V2的示数，故图乙中，曲线I为电压表V1的示数，曲线Ⅱ为电压表V2的示数，当滑片在b端时电流表示数为0.3A，此时R2的阻值最大，根据曲线Ⅱ可知，此时的电压为3V，则R2的最大阻值为

故A错误；
B．当电流为0.3A时，电阻R1的电压为

则电阻R1阻值为

故B错误；
CD．当电流为0.3A时，设电源电压为U，则电源电压为

若滑片置于变阻器的中点位置，此时R2的阻值为原来的一半，阻值为5Ω，R2消耗的电功率为0.8W，此时的电流为

此时R1两端的电压为

R2两端的电压为

则电源电压为

则电源电压为

故C错误；D正确。
故选D。
12. 体重为60kg的工人利用如图滑轮组将一质量为80kg的重物A匀速提升1m，此时该滑轮组的机械效率为80%（不计绳重与摩擦，g取10N/kg），小明对此工作过程及装置作出了以下论断：
①动滑轮重为200N
②此过程中，工人对绳的拉力做功1000J
③重物匀速上升过程中，它的机械能增大
④若增大重物A的质量，该工人用此滑轮组匀速拉起重物时，效率不可能达到90%
关于小明的以上论断 （　　）

A. 只有①③正确 B. ①②③④都正确
C. 只有①②③正确 D. 只有②③正确
【答案】B
【解析】
【分析】
【详解】①物体重力


此时该滑轮组的机械效率为80%，由


则动滑轮为

故①正确；
②滑轮组做的有用功为

此过程中，工人对绳的拉力做功即为总功，故总功为

故②正确；
③重物匀速上升过程中，它的机械能增大，匀速提升重物，速度不变，故动能不变，高度变高，故机械能变高，故③正确；
④若提升重物，由于人的拉力有限，拉力最大即为人的重力，工人对绳的最大拉力

则最大的物重为

则此时的机械效率为

故④正确。
故选B。
二、填空题（本题共8小题，每空1分，共26分）
13. 小明同学在“探究平面镜成像特点”实验时：将玻璃板垂直放置在水平桌面上，这样做是为了便于确定像的______。将点燃的蜡烛A竖立在玻璃板的前面，将______（选填“点燃”或“不点燃”）蜡烛B放到玻璃板后与A的像重合，当蜡烛A远离玻璃板时，其像会______（选填“靠近”或“远离”）玻璃板，像的大小______（选填“变小”、“不变”或“变大”）。

【答案】 ①. 位置 ②. 不点燃 ③. 远离 ④. 不变
【解析】
【分析】
【详解】[1]为了比较物像大小和确定像的位置，实验时玻璃板应该垂直放置。
[2]如果点燃玻璃板后方的蜡烛B，无法分清镜中的烛焰是像还是对面B的烛焰，难以确定像的位置，从而对实验造成影响，所以实验过程中蜡烛B不需要点燃。
[3][4]当蜡烛A远离玻璃板时，根据像和物体到平面镜距离相等，所以像远离玻璃板；若将蜡烛远离玻璃板，根据像和物体大小相等，物体大小不变，像的大小也不变。
14. 夏天，小明买了一支冰棒，他有以下发现：
（1）从冰箱里拿出的冰棒上粘着许多“白花花的粉”；
（2）剥去包装纸，冰棒周围会冒出“白气”；
（3）把冰棒放进玻璃杯，不一会儿，玻璃杯的外壁就出了“汗”；
（4）再过一会儿，冰棒变成了“水”．
以上四个发现中，物态变化名称相同的有 ____________（填序号），这种物态变化名称叫做 __________．小明还发现虽然冰棒很凉，但拿冰棒棍的手没有这样的感觉，原来冰棒棍是用木材制成的，这表明木材具有较差的 __________ 性．
【答案】 ①. （2）（3） ②. 液化 ③. 导热
【解析】
【详解】冰棒上有白粉属于凝华现象；冰棒周围的白气属于液化现象；玻璃杯外壁出汗属于液化现象；冰棒变成水属于熔化现象，故物态变化相同的应是（2）（3），它们都属于液化现象；木材的导热性较差，不容易把手上的热迅速传给冰棍．
15. 在1500m赛跑中，小红在冲刺阶段超越了小华，领先到达终点。在超越小华的过程中，以小红为参照物，小华是______的（选填“前进”、“后退”或“静止”）。如图所示，小红的最终成绩是______s，小红全程的平均速度是______m/s（保留一位小数）。

【答案】 ①. 后退 ②. 337.5 ③. 4.4
【解析】
【详解】[1]小红在超越小华的过程中，以小红为参照物，小华相对于小红的位置是向后的，小华是后退的。
[2]图中停表的小表盘，分度值是0.5min，分针指示的示数为5min，在大表盘上，秒针指示的示数为37.5s，故停表的示数
5×60s+37.5s=337.5s
[3]小红全程的平均速度
≈4.4m/s
16. 用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有_____的性质，如果用摩擦过的塑料棒接触验电器金属小球（如图所示），验电器的金属箔片张开，这是因为箔片带_____（同/异）种电荷相互排斥，摩擦起电的实质是_____在物质间转移．

【答案】 ①. 吸引轻小物体 ②. 同 ③. 电子
【解析】
【分析】（1）毛衣摩擦过的塑料棒带了电荷，而带电体具有吸引轻小物体的性质．
（2）根据验电器的金属箔片是否张开角度来确定物体是否带电．其之所以张开角度，就是由于两个箔片带了同种电荷，同种电荷相互排斥的造成的．
（3）摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷．
【详解】用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，是因为塑料棒由于摩擦而带了电，且带电体有吸引轻小物体的性质；
如果用摩擦过的塑料棒接触验电器金属小球(如图所示)，验电器的金属箔片张开，这是因为箔片带同种电荷相互排斥；
摩擦起电的实质是不同材料的物体相互摩擦时，由于不同物质束缚电子的能力不变，所以外层电子发生转移而带电，即实质是电子在物体间转移．
【点睛】牢记带电体吸引轻小物体的性质以及电荷间的相互作用规律，另外要理解摩擦起电的实质是电子的转移，当两个物体互相摩擦时，因为不同物体的原子核束缚核外电子的本领不同，所以其中必定有一个物体失去一些电子，另一个物体得到一些电子．
17. 如图所示，是航天员出舱时的英姿，请问：

（1）出舱的航天员与轨道舱之间需要系上一根安全绳，当航天员意外“飘”离轨道舱时，可拉着绳子返回轨道舱，这是利用物体间______的原理；
（2）航天员在完全失重的太空轨道舱中不能正常使用的测量工具是______；
A．温度计 B．天平 C．弹簧测力计 D．刻度尺
（3） 某太空饼干的营养成分表上标有“每100g能量2035kJ”，小华吃了一块20g的这种饼干，进入体内的能量是______J，其中的一部分能量会转化为______能，以维持人体的体温正常。
【答案】 ①. 力的作用是相互 ②. B ③. 4.07×105 ④. 内
【解析】
【分析】
【详解】（1）[1]物体间力的作用是相互的。航天员对绳子施加力的作用时，绳子会对航天员产生反作用力，所以航天员可以拉着绳子返回轨道舱。
（2）[2]A．用温度计测温度不受重力影响，可以正常使用，故A不符合题意；
B．天平是等臂杠杆，物体在完全失重的太空中，天平两边受到的压力为零，就无法进行测量，故B符合题意；
C．此时弹簧测力计不能测量物重，但是可以用来测拉力，所以能正常使用，故C不符合题意；
D．刻度尺测量物体的长度跟物体的重力没有关系，所以能正常使用，故D不符合题意。
故选B。
（3）[3]吃一块净含量50g的上述巧克力获得的能量

[4]人类的活动需要的能量来自于食物的化学能，其中的一部分化学能转化为内能，以维持人体温度正常。
18. 水平桌面上有两个相同的烧杯，分别盛有甲、乙两种液体，将两个完全相同的物体A、B分别放入两杯中，静止时甲、乙液面刚好相平（如图所示），图中甲乙两种液体的密度分别为ρ甲和ρ乙，物体A、B所受浮力分别为F浮A和F浮B，两烧杯底部所受液体的压强分别为p甲和p乙，两烧杯对水平桌面的压力分别F和F'，则它们的大小关系是：ρ甲_______ρ乙， p甲_______p乙，F_______F'。（选填：“>”、“ ②. > ③. >
【解析】
【分析】
【详解】[1]由图可知，物体A、B在液体中都处于漂浮，则
F浮A=GA，F浮B=GB
而物体A、B是完全相同的物体，则重力相等，即
GA=GB
所以
F浮A=F浮B
V排Aρ乙
[2]已知两液面等高，根据p=ρ液gh可知
p甲>p乙
[3]由于
V排AV液B
由于
ρ甲>ρ乙
根据m=ρV可知液体的质量关系
m液甲>m液乙
根据G=mg可知液体的重力关系
G液甲>G液乙
两个相同的烧杯，烧杯的重力相同，液体、物块和烧杯的总重力
G液甲总>G液乙总
烧杯对水平桌面的压力的关系
F>F'
19. 如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路，夜晚天暗时自动发光，早晨天亮时自动熄灭。控制电路中，电源由两节干电池串联而成。R1为定值电阻，R2为光敏电阻，其阻值会随着光强的增大而______（选填“增大”、“不变”或“减小”）；控制电路长时间工作后，由于电池的“电力损耗”会导致电路电压下降，则天亮时灯自动熄灭时间______（选填“变早”、“不变”或“变晚”）。

【答案】 ①. 减小 ②. 变晚
【解析】
【分析】
【详解】[1]天亮时，灯会自动熄灭，那么电磁铁应该将衔铁吸下，使受控电路断开。要使衔铁被吸下，就要通过减小串联电路中的电阻来增大电流。已知R1为定值电阻，那么光敏电阻R2的电阻应随着光强的增大而减小。
[2]电路电压下降变小后，要达到同样熄灯大小的电流，就要增大光强来减小电阻值，所以在电压下降后，自动熄灭的时间就会变晚。
20. 如图所示，一个密封盒的表面可见两个接线柱a 和b、一只开关S2、两个定值电阻R1（标有“8Ω”字样）和R2（标识不清），盒内导线将它们连接起来。小明想探究它们的连接方式，连接如图所示的电路（电源电压恒为6V），做了两次实验，数据记录如表格所示。

实验序号
开关通断情况
电流表示数I/A
①
S1闭合、S2断开
0.6
②
S1、S2均闭合
3
（1）第一次试验中两个电阻的连接方式是______联，R2的阻值是______Ω；
（2）第二次实验中，R1两端电压是______V，电流通过R2时1min所做的功是______J。
【答案】 ①. 串联 ②. 2 ③. 0 ④. 1080
【解析】
【分析】
【详解】（1）[1][2]由表中数据可知，第一次实验中，根据可得电路总电阻

，由第二次实验，根据可得电路总电阻

，则可以据此判断，第一次实验中R1、R2串联，第二次实验中R1被短路，电路是R2的简单电路，可知R2的阻值是2Ω。
（2）[3]第二次实验中R1被短接，故R1两端电压为0V。
[4]电流通过R2时1min所做的功

三、解答题（本题共8小题，共50分．解答第27、28题时应有公式和解题过程）
21. （1）完成图甲中的光路。

（2）深蹲运动是靠腿部肌肉收缩产生动力，克服人体上部的重力G，从而达到身体锻炼目的（如甲图）。图乙是将人体抽象为杠杆的示意图，O为支点，请在图乙中画出G的示意图及其力臂l（A点为人体上部的重心）。

（3）要在教室内安装2盏“220V 40W”的电灯和1个插座，要求开关S只控制两盏灯，且每盏灯都能正常发光。其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。

【答案】（1）（2）（3）
【解析】
【分析】
【详解】（1）指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴，如图所示：

（2）A点为人体上部的重心，从重心竖直向下画一条带箭头的线段，并标出重力的符号G，即为重力的示意图；从支点O向重力的作用线作垂线段，可得重力的力臂l，如图所示：

（3）教室内要安装2盏“220V 40W”的照明灯，开关S控制两盏灯，则说明开关在干路上，两灯泡并联，开关S接火线，然后分别进入两灯泡；零线直接接入灯泡。两孔插座的接法，左边接零线，右边接火线。如图所示：

22. 小明将苹果和梨子放入水中，苹果漂浮，梨子沉底，如图甲所示：

（1）苹果的质量、体积及受到的浮力为m1、V1和F1，梨子的质量、体积及受到的浮力为m2、V2和F2，若F1＝F2，则m1______m2、V1______V2（以上二空格选填：“＞”、“＜”或“＝”）；
（2）小明想测量梨子的密度，他的方案是：先调配合适的盐水，使梨子在盐水中悬浮，然后测出盐水的密度ρ盐水，则ρ梨子______ρ盐水．天平调节好后，测量步骤如下：
步骤一：如图乙，在小烧杯中倒入适量盐水，用天平测出小烧杯和盐水的总质量为m1；
步骤二：如图丙，把小烧杯中一部分盐水倒入量筒，测出量筒中盐水的体积为V；
步骤三：测出小烧杯和杯中剩余盐水的质量m2＝36.4g。
①则m1＝______g，小明所测盐水的密度ρ盐水＝______kg/m3；
②小明如果没有把游码放在标尺左端的“0”刻度线处，就调节平衡螺母，使天平平衡，然后按照上述步骤进行测量，测得的盐水密度______（选填“偏大”、“偏小”或“不变”）。
【答案】 ①. ＜ ②. ＞ ③. ＝ ④. 80.4 ⑤. 1.1×103 ⑥. 不变
【解析】
【分析】
【详解】（1）[1]苹果漂浮，所以；梨沉底，所以。因为，所以，故。
[2]由阿基米德原理可知
，
因为，所以。苹果部分浸入水中，所以，梨全部浸入水中，所以，故。
（2）[3]梨子在盐水中悬浮，所受浮力等于自身重力，即，即

梨完全浸没在盐水中，排开的盐水的体积等于梨的体积，所以当梨子在盐水中悬浮时，。
[4]由图乙可知，小烧杯和盐水的总质量等于天平右盘中砝码的质量加游码的质量，读出其质量为80.4g。
[5]倒入烧杯中的盐水的质量

由图丙读出量筒中盐水的体积为40cm3，盐水的密度

[6]倒入烧杯中的盐水的质量等于总质量与剩余盐水和烧杯质量之差，没有把游码放在标尺左端的“0”刻度线处，只会导致每次测得的质量偏大，但对这两次测量值之差没有影响，所以测得的盐水密度不变。
23. 在“探究阻力对物体运动的影响”的实验中，让小车每次从斜面顶端处由静止滑下，改变水平面的粗糙程度，测量小车在水平面上滑行的距离，结果记录在下表中，第三次实验中，小车在水平木板上滑行时停止位置如图所示，读出小车在木板上滑行的距离并填在表中相应空格处。
接触面
毛巾
棉布
木板
小车受到的阻力
大
较大
小
小车运动的距离s/cm
18.30
26.83
______

（1）由此可得：小车受到的阻力越小，运动的路程越______，进一步推理可知：若小车运动时所受阻力为零，小车将保持______（填运动状态）；
（2）为了“探究动能大小与哪些因素有关”实验，小明增加了小木块和钩码，设计了如图虚线框内的四个实验场景。为探究小车动能与质量的关系，应选用场景①和______（选填“②”、“③”或“④”）进行实验；选用场景③和④进行实验时，可探究小车动能与______的关系。

【答案】 ①. 距离31.20cm ②. 远 ③. 匀速直线运动 ④. ③ ⑤. 速度
【解析】
【分析】
【详解】[1]分析图可知，该刻度尺的分度值为1mm，刻度尺读数时要估读到分度值的下一位，由图读出小车运动的距离为31.20cm。
（1）[2][3]分析表格中数据可知，小车受到的阻力越小，运动的路程越远，由此进一步推理可知：若小车运动时所受阻力为零，小车的运动速度将不会变化，小车将保持匀速直线运动。
（2）[4]为探究小车动能与质量的关系，需控制小车的速度相同，质量不同，实验时将小车从相同斜面的同一高度静止滑下来控制小车到达水平面时的速度相同，让其推动木块在相同的水平面上运动，通过观察木块在水平面上移动的距离来比较物体的动能的大小，虚线框内的四个实验场景满足要求的是①和③。
[5]场景③和④的实验过程中，选用质量相同的物体从斜面的不同高度滑下，控制了质量相同，是为了探究小车动能与其速度的关系。
24. 小明用装有沙子的带盖塑料瓶探究浮力的影响因素。
（1）小明依次做了如下实验：

①根据A、C的结果，可得该塑料瓶浸没在水中受到的浮力是______N；
②根据A、C、D的结果，可得浮力和物体浸入液体深度______（选填“有关”或“无关”），根据A、B、C的结果，可得：浮力大小与______有关；
③为了研究浮力大小与液体密度的关系，分别将塑料瓶浸没在水和盐水中称，比较测力计的示数，如图D、E，将同一塑料瓶浸没在不同液体中，是为了控制______不变，盐水的密度______kg/m3；
④为验证浮力和物体的密度是否有关，小明在老师的启发下，将瓶子中的沙子倒掉一些以减小物体平均密度，接着他仿照步骤D进行实验，发现此时测力计示数小于1.8N，便认为浮力和物体的平均密度有关，小明在该实验环节中存在的问题是______；
（2）如图F所示是小明利用不同的粗细均匀吸管制成的密度计竖直漂浮在水中时的情形，其中密度计______（选填“①”、“②”或“③”）在测量其他液体密度时结果更精确。
【答案】 ①. 1.0 ②. 无关 ③. 排开液体体积 ④. 排开液体体积 ⑤. 1.1×103 ⑥. 没有控制物体的重力相同 ⑦. ②
【解析】
【分析】
【详解】（1）①[1]根据A、C两图所测的实验数据，可知物体此时所受的浮力
F浮水=G-F拉=2.8N-1.8N=1N
②[2]根据C、D的两图，物体浸入液体深度相同，弹簧测力计示数相同，根据A、C、D的结果可知，浮力相同，由此可得浮力和物体浸入液体深度无关。
[3]B与C两图，液体的密度不变，排开液体的体积不同，弹簧测力计示数不同，据A、B、C的结果，可得：浮力大小与排开液体体积有关。
③[4]为了研究浮力大小与液体密度的关系，控制排开液体的体积相同；因此分别将塑料瓶浸没在水和盐水中称，比较测力计的示数。
[5]根据A与E两图所示的实验数据可知，物体浸没在盐水中所受的浮力
F浮盐水=G-F′=2.8N-1.7N=1.1N
根据阿基米德原理可得
F浮=ρ液gV排=ρ液gV物
因实验中，排开液体的体积都等于物体的体积，故有

盐水的密度

④[6]倒掉些沙子后，瓶子和沙子的重小于2.8N，没有控制物体的重力相同。
（2）[7]密度计的特点是刻度不均匀，上疏下密，上小下大，而且分度值越小越准确；深度深，相邻两密度值的间距越大；由题图可知密度计②所处的深度最深，相邻两密度值的间距最大，测量值最准确。
25. 阅读短文，回答问题：
白炽灯是一种热辐射光源，电流通过灯丝（钨丝制成）后由于电流的热效应会使灯丝加热到白炽状态，其温度可高达两千摄氏度到三千摄氏度之间，灯丝在处于白炽状态时，就像烧红了的铁能发光一样而发出耀眼的白光来.。多功能计量插座是一种新型插座，它由数字显示屏和普通插座等几个部分组成，它不仅可以给用电器供电，还可以直接测出该用电器的电功率，操作简单、读数快捷. 如下图是一款多功能计量插座测量一盏标有“220V 100W”白炽灯的情形。兴趣小组的小明同学将白炽灯接入家庭电路中，观察白炽灯的发光情况，同时，用多功能计量插座记录了白炽灯从刚接入电路到一段时间以后的电功率，并画出了电功率随时间的变化图象，如下图所示.通过观察图象可以看出，白炽灯接入电路的前15s内实际电功率逐渐降低，20s后状态稳定。问：

（1）白炽灯接入电路的前15s内，电功率逐渐降低，主要原因是______；
（2）兴趣小组的小红认为：“白炽灯在第15s时的亮度一定比第1s时的低”，这种说法是______的（选填“正确”或“错误”）；
（3）小明接着用多功能计量插座测出另一款LED灯的实际功率，他通过比较发现LED灯的额定功率和实际功率比该白炽灯低很多，但LED灯却更亮，则LED灯的发光效率比白炽灯______；（选填：“更高”、“更低”或“相同”）
（4）如图所示，下列关于小明测量小灯泡的电学实验图象，正确的是______。
A. B. C. D.
【答案】 ①. 灯丝温度升高，电阻变大 ②. 错误 ③. 更高 ④. B
【解析】
【分析】
【详解】（1）[1]白炽灯接入电路的前15s内，灯丝温度升高，电阻变大根据可知，R变大，P变小。
（2）[2]如果电压不稳定，开始电压小，稳定后电压大，则第一秒时的功率由于电压较小可能小于第15秒时的功率，则亮度在15s时可能高于第1s，所以说法错误。
（3）[3]因为LED灯用更小的功率发出了更亮的光，说明LED灯的发光效率比白炽灯高。
（4）[4] AB．当电流增大，灯丝的电阻R也增大，根据可知，故A错误，B正确；
CD．当电流增大，灯丝的电阻R也增大，根据可知，当电压增大时，电功率也会增大，故CD错误。
故选B。
26. 为了探究“通过导体的电流与导体电阻的关系”，小明采用了如图甲所示的实物图。实验供选择的定值电阻有5个，阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，电源电压恒为4.5V，滑动变阻器的最大阻值为30Ω。

（1）实验前，滑动变阻器的滑片应移到______端（选填“A”或“B”）；
（2）小明首先用5Ω电阻实验，闭合开关后发现，无论怎么移动滑片，电流表指针无偏转，电压表指针迅速满偏，则电路中的故障可能是______（填字母）；
A．开关断路 B．滑片接触不良 C．电阻断路 D．电流表短路
（3）排除故障后，第1次实验中，他将5Ω电阻接入电路，电压表示数为2V，电流表示数为0.4A，第二次试验中他将5Ω换成10Ω，如果滑片仍然停留在第1次实验的位置，小明应向______（选填“A”或“B”）端移动滑片，同时，眼睛应注视______（选填“滑片”“电流表示数”或“电压表示数”）；
（4）只用30Ω的滑动变阻器______（选填“能”或“不能”）直接完成5次实验；
（5）小明在完成实验后，利用图乙所示的电路，测出了额定电流为I额的小灯泡L的额定功率。电路中定值电阻R0的阻值已知，电源电压和滑动变阻器的最大阻值未知。请你完善下列相关操作步骤，并写出小灯泡L的额定功率的表达式。
①断开S2，闭合S、S1，调节滑动变阻器的滑片，使电流表示数为______，小灯泡L正常发光；
②断开S1，闭合S、S2，______，读出电流表示数为I1；
③断开S1，闭合S、S2，调节滑片至最左端，读出电流表示数为I2；
④小灯泡的额定功率的表达式为P额＝______（用I额、I1、I2、R0表示）。
【答案】 ①. B ②. C ③. B ④. 电压表示数 ⑤. 不能 ⑥. I额 ⑦. 滑动变阻器的滑片位置不变 ⑧.
【解析】
【分析】
【详解】（1）[1]为了电路安全，在连接电路时，滑动变阻器的滑片应该置于最大阻值处，即图中滑动变阻器的B端。
（2）[2]闭合开关后发现，无论怎么移动滑片，电流表指针无偏转，则故障类型可能为断路，电压表指针迅速满偏，说明电压表串联在电路中，则故障是电阻断路。
故选C。
（3）[3][4]排除故障后，第1次实验中，他将5Ω电阻接入电路，电压表示数为2V，第二次试验中他将5Ω换成10Ω，如果滑片仍然停留在第1次实验的位置，根据串联分压原理可知，此时10Ω电阻两端电压增大，且大于2V，在探究“通过导体的电流与导体电阻的关系”，的实验中，需要控制电压一定为2V。根据串联分压原理应该通达增大滑动变阻器的阻值来增大滑动变阻器两端电压，即应该将滑片向B端移动，同时，眼睛应注视电压表示数，直到电压表的示数变为2V。
（4）[5]将30Ω电阻接入电路时，此时电路中通过的电流

根据串联分压可知此时滑动变阻器两端分得的电压

根据可知滑动变阻器应该接入的阻值

应接入阻值比滑动变阻器的最大值大，所以只用30Ω的滑动变阻器不能直接完成5次实验。
（5）[6][7][8]①断开S2，闭合S、S1，调节滑动变阻器的滑片，使电流表示数为I额，此时小灯泡L正常发光。
②断开S1，闭合S、S2，滑动变阻器的滑片位置不变，读出电流表示数为I1；
③断开S1，闭合S、S2，调节滑片至最左端，读出电流表示数为I2，此时电路中只有R0接入电路，由可得电源电压

断开S1，闭合S、S2，滑动变阻器的滑片位置不变时，此时变阻器与R0串联，根据串联分压特点有

则由可得此时变阻器接入电路的阻值

断开S2，闭合S、S1，此时变阻器与小灯泡串联，根据可得此时变阻器两端的电压

则根据串联分压可得小灯泡的额定电压

故小灯泡的额定功率

27. 2019年1月3日，嫦娥四号探测器（图甲）搭载着“玉兔二号”月球车（图乙）成功降落月球南极，全人类首次实现月球背面软着陆，月球车设计的相关参数如表，求：
设计质量m/kg
135
独立驱动的车轮个数n/个
6
长a/m
1.5
每个轮子与水平月面的接触面积S/cm2
100
宽b/m
1
月面的行驶速度v/（m•h﹣1）
200
高c/m
1.1
耐受温度范围
﹣180℃～150℃
（1）月球车水平匀速直线前进30m所用的时间；
（2）已知在地球上重6N的物体在月球上重1N，则“玉兔二号月球车”在月球上重多少N；静止时，它对月球水平面的压强为多大？

【答案】（1）0.15h；（2）225N ；3750Pa
【解析】
【分析】
【详解】解：（1）月球车水平匀速直线前进30m所用的时间

（2）质量是物体的属性，月球车在地球上和月球的质量相同，“玉兔二号月球车”在月球上重为

与水平月面的总接触面积

对月球水平面的压强

答：（1）月球车水平匀速直线前进30m所用时间为0.15h；
（2）“玉兔二号月球车”在月球上重为225N；对月球水平面的压强。
28. 小明看到电火锅铭牌的主要参数如图甲所示：打开底盖，发现其工作电路原理如图乙所示，R1、R2为阻值未知的电热丝。小明对电火锅的工作电路进行了改进，可以分别实现“高温挡”“低温挡”或“保温挡”功能，改进后的电路原理如图丙所示。求：
（1）电火锅使用“高温挡”正常工作时电路中的电流；
（2）在图丙中，当S闭合，S1断开，S2接b，电火锅处于“保温挡”，该状态下电火锅正常工作时消耗的电功率；
（3）用电高峰时电路实际电压降为198V．向锅内装2kg温度为25℃的水，用“高温挡”连续工作100s，水温升高到35℃，这时电火锅的加热效率η是多少？（保留一位小数）（水吸收的热量跟电火锅消耗的电能的比值叫做电火锅的加热效率）、（已知水的比热容c水＝4.2×103J/（kg•℃），电热丝的电阻不随温度变化）

【答案】（1）5A；（2）176W；（3）94.3%
【解析】
【分析】
【详解】解：（1）由甲图火锅铭牌的主要参数可知，火锅高温挡功率为1100W，额定电压为220V，由可知电火锅使用高温挡正常工作时电路中的电流

（2）分析乙图可知，当S闭合S1断开，电路中只有R1接入电路，此时电路处于低温档，由甲表格中数据可知，低温档功率为880W，额定电压为220V，由可知，R1的电阻

R2的功率

R2的电阻

在图丙中，当S闭合，S1断开，S2接b，R1、R2串联接入电路，电火锅处于保温挡，电路总电阻

此时电火锅正常工作时消耗的电功率

（3）当R1、R2并联接入电路工作时，电路处于高温档，此时电路消耗的实际功率

这个过程中消耗的电能

这个过程中水吸收的热量

电火锅的加热效率

答：（1）电火锅使用“高温挡”正常工作时电路中的电流为5A；
（2）该状态下电火锅正常工作时消耗的电功率为176W；
（3）电火锅的加热效率为94.3%。
