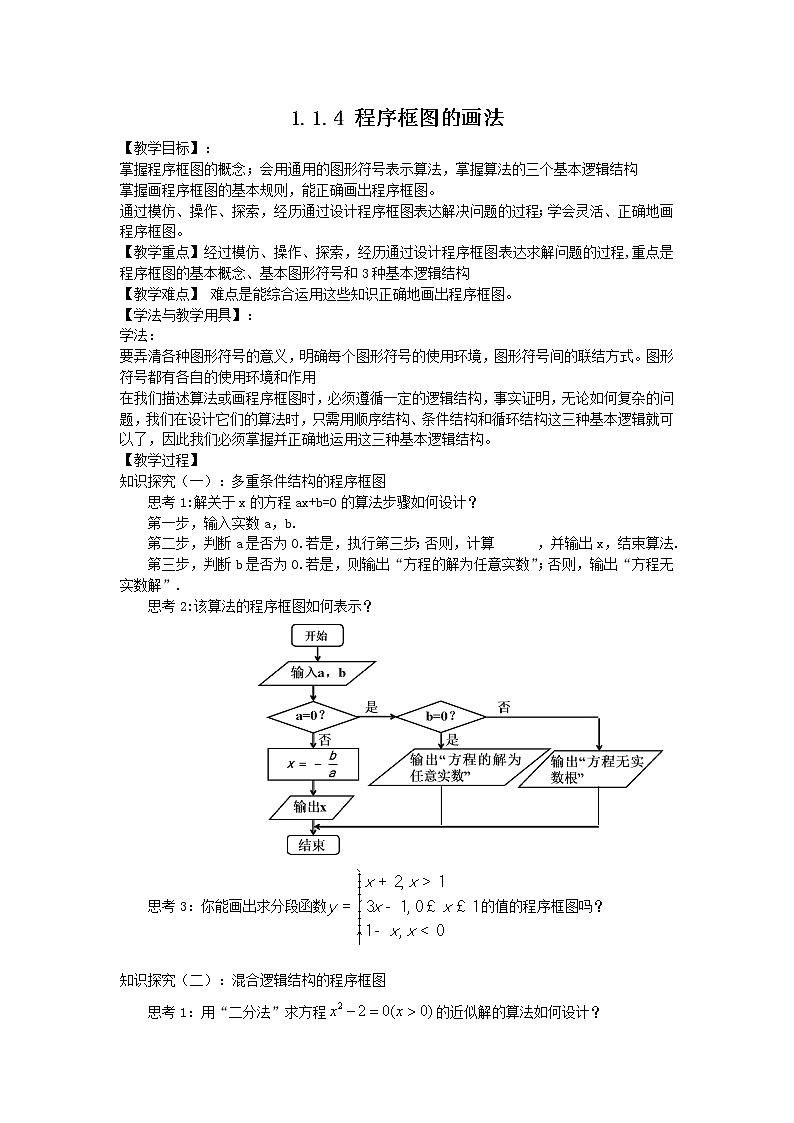

1.1.4 程序框图的画法【教学目标】：掌握程序框图的概念；会用通用的图形符号表示算法，掌握算法的三个基本逻辑结构掌握画程序框图的基本规则，能正确画出程序框图。通过模仿、操作、探索，经历通过设计程序框图表达解决问题的过程；学会灵活、正确地画程序框图。【教学重点】经过模仿、操作、探索，经历通过设计程序框图表达求解问题的过程,重点是程序框图的基本概念、基本图形符号和3种基本逻辑结构【教学难点】 难点是能综合运用这些知识正确地画出程序框图。【学法与教学用具】：学法：要弄清各种图形符号的意义，明确每个图形符号的使用环境，图形符号间的联结方式。图形符号都有各自的使用环境和作用在我们描述算法或画程序框图时，必须遵循一定的逻辑结构，事实证明，无论如何复杂的问题，我们在设计它们的算法时，只需用顺序结构、条件结构和循环结构这三种基本逻辑就可以了，因此我们必须掌握并正确地运用这三种基本逻辑结构。【教学过程】知识探究（一）：多重条件结构的程序框图思考1:解关于x的方程ax+b=0的算法步骤如何设计？第一步，输入实数a，b.第二步，判断a是否为0.若是，执行第三步；否则，计算 ，并输出x，结束算法.第三步，判断b是否为0.若是，则输出“方程的解为任意实数”；否则，输出“方程无实数解”.思考2:该算法的程序框图如何表示？ 思考3：你能画出求分段函数的值的程序框图吗？知识探究（二）：混合逻辑结构的程序框图思考1：用“二分法”求方程的近似解的算法如何设计？ 第一步，令f(x)=x2-2，给定精确度d. 第二步，确定区间[a，b]，满足f(a)·f(b)
