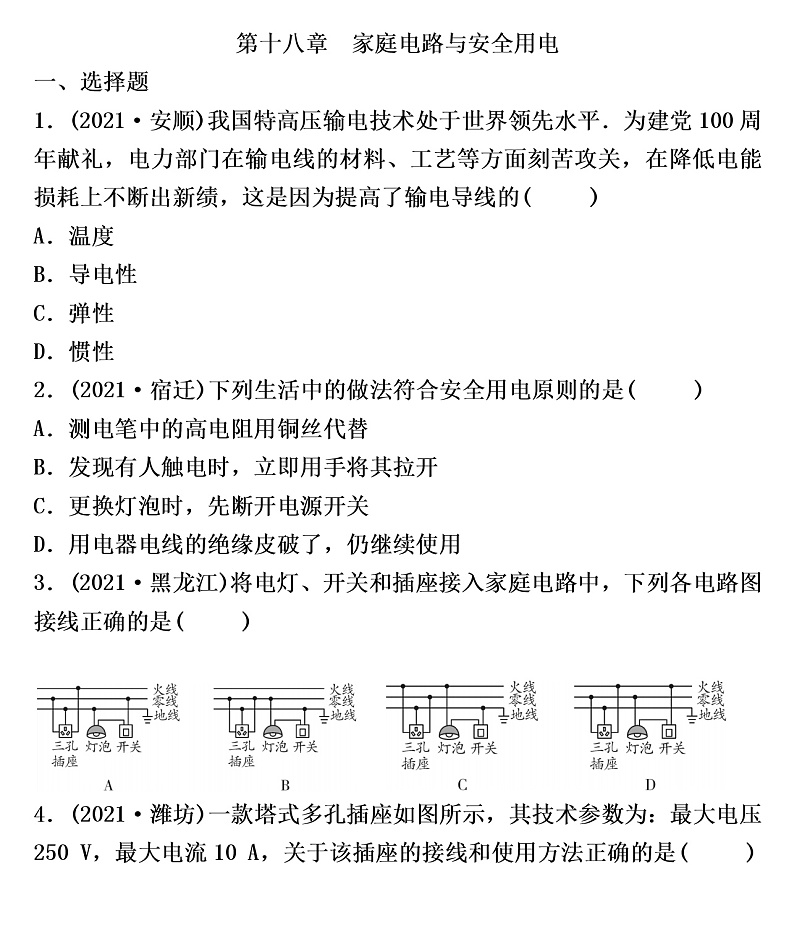

第十八章　家庭电路与安全用电一、选择题1．(2021·安顺)我国特高压输电技术处于世界领先水平．为建党100周年献礼，电力部门在输电线的材料、工艺等方面刻苦攻关，在降低电能损耗上不断出新绩，这是因为提高了输电导线的(　 　)A．温度B．导电性C．弹性D．惯性2．(2021·宿迁)下列生活中的做法符合安全用电原则的是(　 　)A．测电笔中的高电阻用铜丝代替B．发现有人触电时，立即用手将其拉开C．更换灯泡时，先断开电源开关D．用电器电线的绝缘皮破了，仍继续使用3．(2021·黑龙江)将电灯、开关和插座接入家庭电路中，下列各电路图接线正确的是(　 　)   4．(2021·潍坊)一款塔式多孔插座如图所示，其技术参数为：最大电压250 V，最大电流10 A，关于该插座的接线和使用方法正确的是(　 　)  A．插座通电后可用湿布擦去表面灰尘B．插座内可以只接火线和零线C．手机充电器使用后应与插座断开D．标有“220 V　3 000 W”的电热水器可使用该插座5．(2021·十堰)如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是(　 　)A．保险盒接法错误，保险盒应该安装在火线上B．二孔插座接法错误，其左端导线应该接在零线上C．开关和灯泡接法正确，开关接在零线上符合安全用电原则D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上二、填空题6．(2021·济宁)“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识．在家庭电路中，为防止触电事故的发生，必须把用电器的开关安装在      线上，用测电笔辨别火线、零线时，图中执笔方式正确的是      ．7．(2021·菏泽)如图所示的家庭电路中，控制电灯的开关应接在     处；接地线应接在三孔插座的     插孔处．8．(2021·毕节)如图是常见的家庭电路．从图中发现：电灯与插座        (选填“串联”或“并联”)．开关安装在         (选填“火线”或“零线”)上．三孔插座的上方孔必须与        (选填“火线”“零线”或“地线”)接通．9．(2021·杭州)电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要．我国家庭电路的电压是      V；对于人体，一般情况下            V以下的电压才是安全的．安全用电原则是不接触            ，不靠近              ．10．(2021·哈尔滨)家庭电路中，各用电器是     联的．如图是某同学家房间内的部分电路，开关闭合后，灯泡正常发光，此时用验电笔检验A点处，氖管         (选填“发光”或“不发光”)．11．(2021·娄底)家庭电路中为了用电安全，洗衣机应选用      孔的插座，当家中同时使用的用电器的总功率过大时，家庭电路中的            (选填“漏电保护器”或“空气开关”)会自动断开，切断电路，起到保护电路的作用．12．(2021·烟台)为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示，乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，则两图中         保险丝的电阻大；当乙、丙两保险管通过相同的电流时，       保险丝的发热功率大，       保险丝更容易熔断．(均选填“乙图”或“丙图”)．三、作图题13．(2021·枣庄)根据安全用电原则，请用笔画线代替导线，将图中的开关、电灯正确接入家庭电路中．14．(2021·丹东)如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、孔的连接方式．四、简答题15．(2021·北部湾模拟)炎热的夏天，小伟开着空调在书房学习，哥哥开着热水器洗澡．此时，妈妈将电饭锅接入插座后，家中所有用电器全部停止工作，经检查空气开关跳闸，而电饭锅连接没问题，请你用所学的物理知识解释产生这一现象的原因．    16．(2021·常德)小洋上八年级了，觉得物理这门新学科很有趣．有一天，他在课外活动时观察九年级物理兴趣小组用干电池做电学实验．发现在实验过程中，九年级同学用手直接将导线端口裸露的铜芯拧到接线柱上．他联想到自己家正在装修新房子，电工师傅在铺设家里的电路时所有的接头处都是用绝缘胶布包好的，并且他当时好奇地问电工师傅为什么要这么做，电工师傅说是为了安全．难道九年级同学就可以不考虑安全问题吗？请你用所学的物理知识给小洋简要地解释这中间的奥秘．  17．(2021·广东)如图为冰箱工作时的部分电路示意图．冰箱内照明灯由开关S1控制，压缩机由开关S2控制．根据题意，将图连接完整，并符合安全用电原则．       B      C      D      C      C      火   甲        A   C        并联   火线   地线         220   36V或36    低压带电体   高压带电体             并  发光             三   空气开关             丙图  丙图   丙图                14.    15.答：电饭锅的功率较大，再加上热水器、空调都开着，当电饭锅接入插座后和其他家用电器一起使用时，使连入电路中用电器的总功率过大．根据公式I＝可知，在家庭电路电压不变时，电路中电流过大，所以出现了空气开关跳闸现象；电饭锅连接没问题，说明不是短路． 16.答：人体的安全电压为不高于36 V，家庭电路中的电压为220 V，远高于人体的安全电压；一节干电池的电压为1.5 V，做实验时一般用2到3节干电池串联使用作为电源电压，此时电源电压为3 V或4.5 V，远小于人体的安全电压．
